Informacje o części: Zeiss ICM 405 - boczny port montażowy kamery mikroskopu PN 471772 | regulowany tubus trino wyjścia fotograficznego (ID: 99707)
Zeiss ICM 405 microscope side photo tube port PN 471772 | focusable camera trinocular adapter
Główne zdjęcie
Opis
Zeiss ICM 405 - boczny port montażowy kamery mikroskopu PN 471772 | regulowany tubus trino wyjścia fotograficznegoBoczny tubus fotograficzny P/N 47 17 72 do mikroskopu odwróconego Carl Zeiss ICM 405.
Jest to opcjonalne wyposażenie mikroskopu odwróconego Carl Zeiss ICM 405. Mechanicznie tubus ten montuje się wewnątrz obudowy mikroskopu, pod uchwytem głowicy mikroskopowej. Rozdziela on światło (obraz) idące (przez głowicę i okulary) do oczu użytkownika. Część światła kierowana jest na uniwersalne wyjście fotograficzne.
Podstawowe parametry tego tubusu fotograficznego:
- Producent
- Carl Zeiss (Oberkochen, West Germany)
- Numer katalogowy
- 47 17 72 (inny zapis: 471772 lub 471772-9901)
- Mocowanie do obudowy mikroskopu
- tubus mocowany jest wewnątrz mikroskopu, na zewnątrz wychodzi jedynie regulowane wyjście (prosta rura-tubus)
- Mocowanie aparatu do adaptera
- z boku obudowy mikroskopu wystaje prosty tubus (rura) o wewnętrznej średnicy 35 mm. Średnica zewnętrzna wynosi ok. 39 mm
- Regulacja ostrości
- tak, tubus posiada pierścień ślimakowy do precyzyjnej regulacji ostrości
- Tryb podziału światła
- światło jest dzielone (nie jest to 0/100 lub 100/0), niestety nie znam procentowego podziału światła (brak dokumentacji)
- Element dzielący światło
- półprzepuszczalne lustro kątowe (nie jest to klejona kostka pryzmatyczna)
Ten tubus fotograficzny został wymontowany z mikroskopu Carl Zeiss ICM 405. Jednak jest to całkowicie uniwersalny tubus współdzielący światło, więc stosując mocowania DIY można go używać praktycznie w dowolnym mikroskopie lub innym urządzeniu optycznym (teleskop astronomiczny, lornetka, luneta, spektrofotometr itd.). Uniwersalny sposób podłączenia urządzenia do rejestrowania obrazu (prosty tubus o wewnętrznej średnicy 35 mm) pozwala na używanie m.in. kamer cyfrowych czy aparatów DSLR (poprzez odpowiednie przejściówki). Ponieważ światło jest dzielone, to przez to wyjście można prowadzić obserwacje "simul-focal live", czyli w czasie rzeczywistym widać jednocześnie to samo co użytkownik widzi przez okulary mikroskopowe.

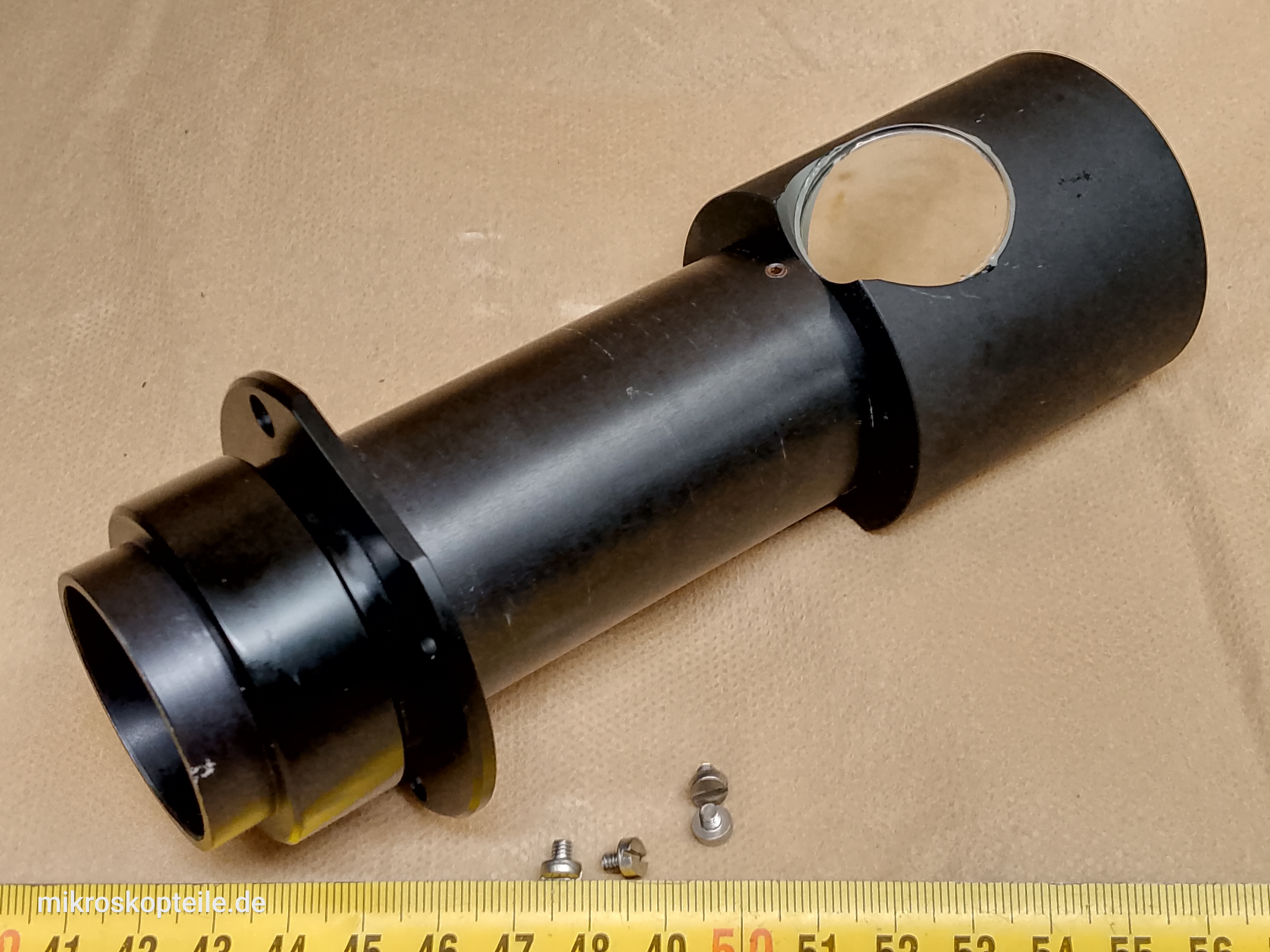

Na zdjęciach widać wymiary i dokładny wygląd tego elementu z wielu ujęć. Dodatkowo, na ostatnim zdjęciu widać mikroskop Zeiss ICM 405 i za pomocą strzałki wskazane jest, gdzie w mikroskopie znajduje się ten element. Pozwoli to na jego dokładną identyfikację i umiejscowienie.
▼ Więcej o tym elemencie
Mikroskop odwrócony Carl Zeiss ICM 405 jest rozbudowaną wersją mikroskopu odwróconego Carl Zeiss IM 35. Główne różnice modelu ICM 405 względem modelu IM 35 polegają na zaawansowanych możliwościach mikrofotografii.
Jednak wielu użytkowników traktuje te dwa modele jako jeden i w stosunku do każdego z nich używa nazwy "Zeiss IM 35", niekiedy zaznaczając tylko, że jest to "Zeiss IM 35 z wyjściem foto".
Oba te modele są również sprzedawane pod marką Opton i wówczas noszą odpowiednio nazwy Opton IM 35 oraz Opton ICM 405. Często użytkownicy wówczas mówią o nich "Zeiss Opton microscope".
Uwaga: w jednej z dyskusji prowadzonej na forum Mikroskopie-Forum.de wspomniane jest, że tubus ten był stosowany również w mikroskopach Carl Zeiss Axiomat. Użytkownik używa w stosunku do tego elementu nazwy "Zeiss 47 17 72-9901 Kino- und TV-Anschluß", jednak ja nie mam dostępu do dokumentacji tego elementu i nie mogę tego potwierdzić.
Producent
Zeiss - (Carl Zeiss West Germany) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz mikroskop odwrócony Carl Zeiss ICM 405 bez bocznego wyjścia fotograficznego a chcesz go rozbudować o ten element
- jeśli chcesz użyć tego wyjścia trino-foto do DIY rozbudowy innego mikroskopu lub urządzenia optycznego
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
