Informacje o części: Polaryzacyjna przysłona fazowa 10x do kondensora mikroskopowego PZO KS | zgodna z K3PhZ i K3Ph1, kontrast stereoskopowy (ID: 99860)
Polarising phase annulus 10x for PZO KS microscope condenser | K3PhZ and K3Ph1 compatible, stereoscopic contrast
Główne zdjęcie
Opis
PZO Polaryzacyjna przysłona fazowa 10x do kondensora mikroskopowego PZO KS | zgodna z K3PhZ i K3Ph1, kontrast stereoskopowyPolaryzacyjna przysłona fazowa do obiektywu o powiększeniu 10x, do kondensora kontrastu fazowego stereoskopowego PZO KS, zgodna z kondensorami PZO K3Ph, K3PhZ i innymi.
Podstawowe parametry tej przysłony fazowej:
- Miejsce w kondensorze
- jest to przysłona fazowa do zamontowania w pozycji "10x" w kondensorze tarczowym, do sparowania z pierścieniem w obiektywie fazowym o powiększeniu 10x
- Budowa
- krążek z przysłoną fazową w obudowie
- Materiał
- szkło, bezbarwna folia polaryzacyjna i nadrukowane czarne koła
- Średnica szklanego krążka z nadrukowaną przysłoną
- 14 mm

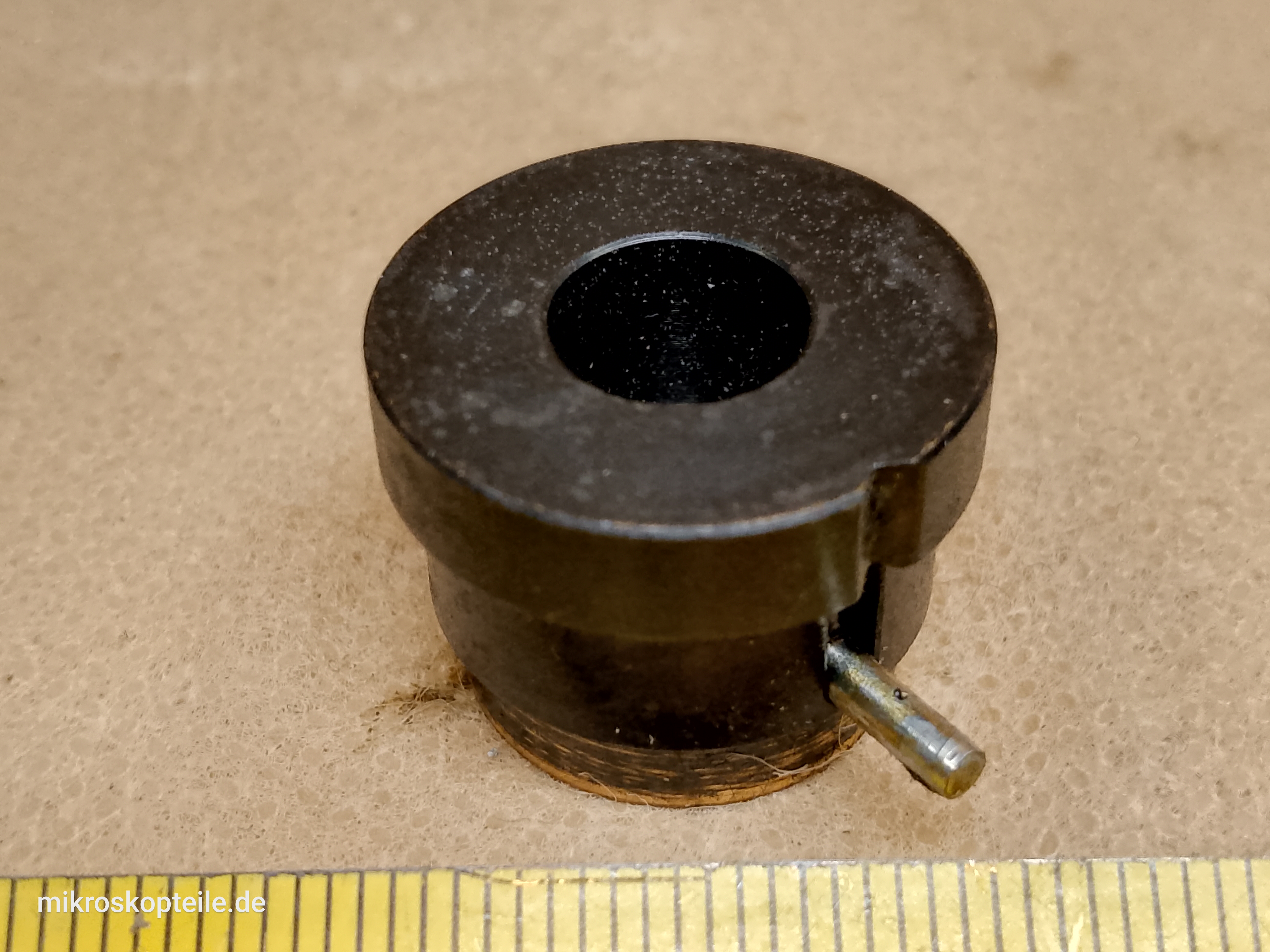

- Obudowa krążka
- metalowa z wcięciem na sprężynowy trzpień odpychający
- Amortyzacja sprężynowa
- tak - w obudowie, pod szkiełkiem z przysłoną fazową znajduje się amortyzacja sprężynowa
- Inne nazwy
- krążek fazowy, szkiełko fazowe, pierścień fazowy
- Domyślne przeznaczenie
- kondensor PZO KS
- Kompatybilność
- kondensory kontrastu fazowego PZO K3Ph, K3Ph1, K4Ph oraz K3PhZ
- Ważna informacja o wyglądzie
- widoczne na zdjęciu czarne kropki i kreski nie są błędem powierzchni - to standardowy wygląd pierścieni fazowych PZO
- Uwaga na temat folii polaryzacyjnej
- na przysłonie naklejone są dwa kawałki folii polaryzacyjnej. Pionowa kreska idąca przez środek przysłony to miejsce łączenia tych folii - nie jest to błąd ani pęknięcie, mimo że tak wygląda
Z biegiem lat użyta na tych przysłonach fazowych folia polaryzacyjna bardzo często ulegała odklejeniu (delaminacji), co często (ale nie zawsze) powodowało utratę jej właściwości i całkowicie uniemożliwiało używanie kontrastu stereoskopowego. W takim przypadku można albo:
- odkleić starą folię, wyczyścić powierzchnię krążka szklanego i nakleić nową zachowując kąt spolaryzowania
- lub wymienić cały krążek na taki, jaki tutaj prezentuję.
Specyfiką PZO KS jest to, że pierścień każdego krążka jest przedzielony na dwie równe połowy dwoma polaryzatorami ustawionymi prostopadle względem siebie. Obracając analizator, wygasza się jedną połowę pierścienia i rozjaśnia drugą - płynnie, bez ruszania czegokolwiek w torze optycznym. Preparat jest wtedy oświetlany jednostronnie.
I tym właśnie krążek z kondensora KS różni się od krążków z kondensorów PZO K3Ph, K3Ph1, K4Ph oraz K3PhZ. Mechanicznie to ta sama wkładka o średnicy 14 mm i wchodzi w tamte kondensory. Różnica siedzi wyłącznie w opisanej powyżej polaryzacji samego pierścienia. Dlatego krążek KS użyty w zwykłym kondensorze fazowym nadal da poprawny kontrast fazowy bez spadku jakości, ale po wstawieniu analizatora do toru optycznego (np. pod głowicę) może dawać ciekawe, nieoczywiste efekty.
Dla miłośników DIY, którzy poszukują w mikroskopii nowych, nietypowych efektów wizualnych, ciekawą opcją jest wmontowanie tej polaryzacyjnej przysłony fazowej do innego kondensora kontrastu fazowego. Można wówczas szukać nietypowego zachowania różnych obiektywów przy świetle częściowo spolaryzowanym.
Tutaj widać taki przykład: obiektyw z kontrastem fazowym typu Zernike (PZO Ph z zielonym paskiem) w połączeniu z przysłoną fazową z kondensora PZO KS daje nietypowy, błękitny kolor tła ([[ LINK ]]). Tutaj zaś można zobaczyć obiektywy mikroskopowe PZO do sześciu rodzajów kontrastu fazowego: [[ LINK ]].
Kondensor PZO KS montowany był do mikroskopów PZO MB-30S i był niezbędnym elementem specjalnej metody kontrastu fazowego nazywanego "Kontrast Stereoskopowy" (KS). Kondensor ten charakteryzuje się brakiem jakichkolwiek oznaczeń - i po tym go można rozpoznać.
Najszybsza metoda rozpoznania kondensora PZO KS:
- Kondensor PZO KS
- brak numeru seryjnego, brak nazwy lub logo producenta, brak nazwy modelu
- Inne kondensory PZO do kontrastu fazowego
- co najmniej nadrukowana nazwa modelu (np. KFF, KFL, K3Ph, K3Ph1, K4Ph, K3PhZ lub KPI 2 w przypadku kondensora do DIC)
Producent
PZO - (Polskie Zaklady Optyczne) ➔ Wszystkie części
Pochodzi z
Ten element został wymontowany z następującego mikroskopu:
Do czego jest potrzebne
Ta część mikroskopowa jest zwykle używana do następujących celów:
- jako część serwisowa do naprawy kondensora kontrastu fazowego stereoskopowego PZO KS, jeśli posiadasz taki kondensor z uszkodzoną przysłoną fazową 10x
- dla miłośników DIY poszukujących nowych efektów wizualnych w mikroskopii świetlnej
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- PZO PZO K3Ph Phase Contrast Microscope Condenser (K4Ph, K3Ph1)
- PZO Biolar
- PZO MB-30
- PZO MB 30S
- PZO KS condenser
- PZO K3PhZ condenser
