Informacje o części: Optical N-117M / Brunel - rączka do stolika mikroskopowego XY | zgodna z Delta Optical Genetic Pro i BestScope BS-2020 (ID: 91022)
Optical N-117M / Brunel coaxial microscope stage control knobs | BestScope BS-2020 and Delta Optical Genetic Pro compatible
Główne zdjęcie
Opis
Optical N-117M / Brunel - rączka do stolika mikroskopowego XY | zgodna z Delta Optical Genetic Pro i BestScope BS-2020Kompletny manipulator (rączka) mechanicznego stolika XY do mikroskopów zbudowanych na bazie modeli N-117M / DN-117M.
Jest to kompletny zespół sterowania mechanicznym stolikiem mikroskopowym, umożliwiający precyzyjne przesuwanie preparatu w obu osiach X oraz Y płaszczyzny stolika. Manipulator składa się z dwóch współosiowych pokręteł, dwóch niezależnych wałków napędowych oraz elementów mocujących go do mechanizmu stolika.
Mikroskop N-117M / DN-117M to dość dobry mikroskop laboratoryjny produkowany w chińskiej fabryce NYO i sprzedawany na całym świecie pod różnymi nazwami. Mikroskopy te są znane i sprzedawane m.in. jako:
- Delta Optical Genetic Pro (głównie w Polsce)
- AmScope B340 / T340 (głównie w USA i reszta świata przez Amazon)
- Labtron LEM-C10 / C11 / C12 (głównie w Wielkiej Brytanii)
- Sigeta MB-207 (głównie na Ukrainie)
- Boeco Germany BM-117 (głównie w Niemczech)
- BestScope BS-2020 (głównie w USA, wysyłkowo na cały świat)
- Brunel N117M (głównie w Wielkiej Brytanii)
- Apex N-117M (głównie w Wielkiej Brytanii)
- Surgifield SM-DN-117M (głównie w Nigerii i Afryce Zachodniej)
- Eurotech DN-117M (głównie w Peru)
- Biocare DN-117M (głównie w Peru)
- Viresa N-117M (głównie w Meksyku)
- Eurolab DN-117M
- Nexcope N-117M
- Novel N-117M
Z całą pewnością nie jest to pełna lista - wielu sprzedawców nadaje sprzedawanym przez siebie mikroskopom własne nazwy (tak jak polska Delta Optical). Najlepszym sposobem, aby sprawdzić czy ten element pasuje do Twojego mikroskopu jest porównanie wyglądu posiadanego mikroskopu z tym, z którego ten element został wymontowany ([[ LINK ]]).
Model N-117M posiada głowicę dwuoczną lub trino, natomiast model DN-117M posiada wbudowaną cyfrową kamerę USB (stąd na początku nazwy "D" jak "Digital") - ale korpus jest taki sam, więc i rączka stolika jest w każdym z tych modeli taka sama.
Na rynku wtórnym oraz w dokumentacji serwisowej spotyka się wiele nazw odnoszących się do tego zespołu. Najczęściej używane określenia to między innymi:
- manipulator stolika
- manipulator stolika XY
- manipulator mechanicznego stolika
- rączka stolika
- uchwyt manipulatora
- pokrętła stolika
- zespół napędu stolika
- zespół sterowania stolikiem
- napęd manualny stolika XY
- mechanizm sterowania stolikiem
Manipulatory takie bardzo często ulegają uszkodzeniom mechanicznym podczas transportu mikroskopu. Ponieważ wystają poza obrys statywu, to właśnie one jako pierwsze przejmują energię uderzenia przy upadku lub niewłaściwym zapakowaniu urządzenia.
▼ Więcej o tym elemencie
Uszkodzenie manipulatora nie uniemożliwia dalszej pracy z mikroskopem. Preparat można przesuwać ręcznie albo zamontować prosty uchwyt preparatu bez mechanizmu przesuwu XY. Takie rozwiązanie sprawdza się przy niewielkich powiększeniach, jednak podczas pracy z obiektywami o powiększeniach większymi niż 40x (np. 60x, 63x, 80x czy 100x) precyzyjne ręczne przesuwanie preparatu staje się bardzo trudne. Przy całkowitych powiększeniach przekraczających około 400x nawet niewielki ruch dłoni powoduje przesunięcie obrazu o znaczną odległość w polu widzenia. Mechaniczny manipulator umożliwia bardzo płynne, kontrolowane i powtarzalne przesuwanie preparatu w obu osiach, co jest szczególnie istotne podczas obserwacji z immersją olejową oraz wykonywania dokumentacji fotograficznej.

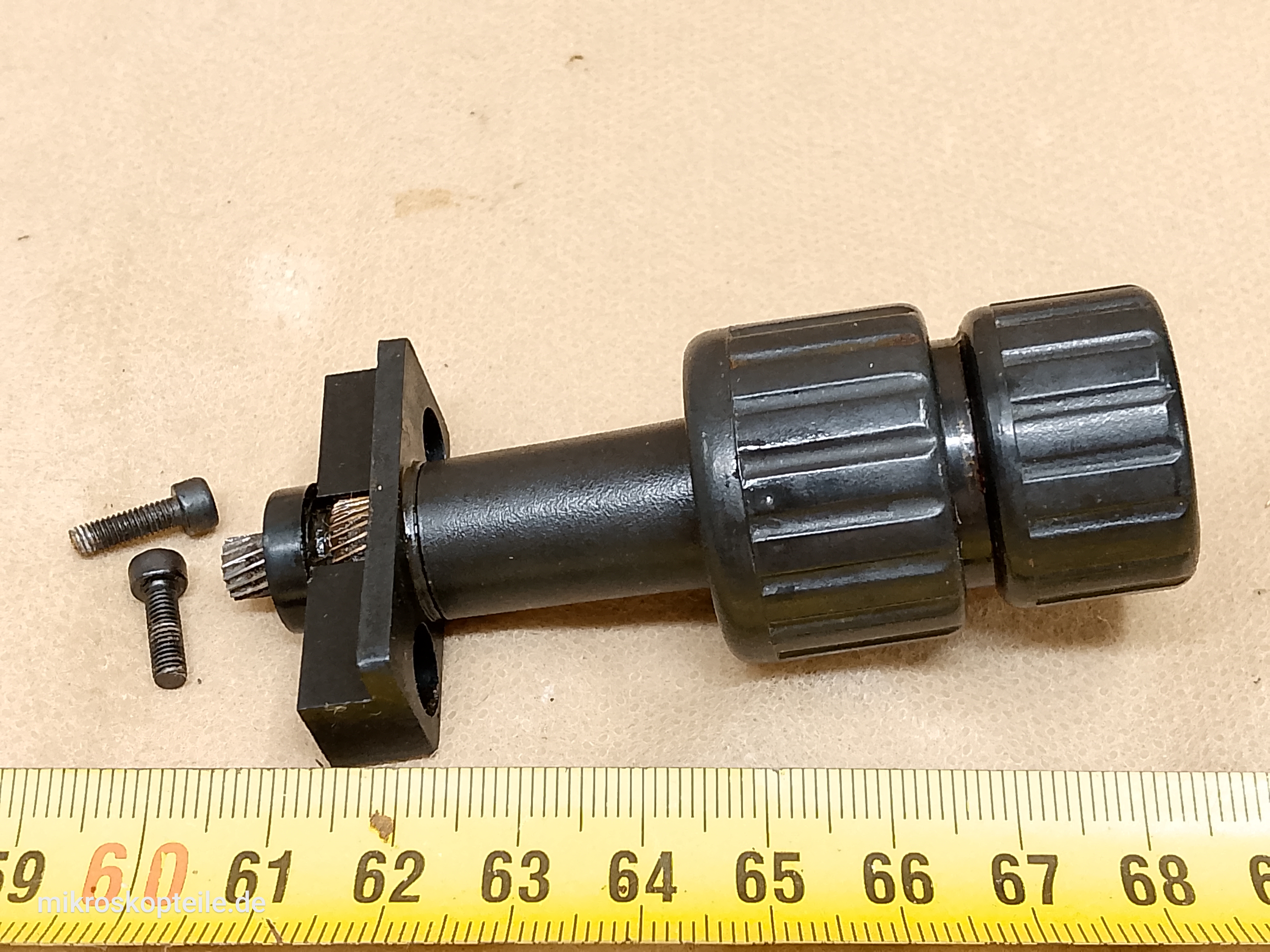

Na zdjęciach w galerii pokazane są dokładne wymiary kompletnego manipulatora. Ostatnie zdjęcie przedstawia cały stolik mikroskopowy wraz ze strzałką wskazującą miejsce montażu tego elementu, co pozwala jednoznacznie zidentyfikować oferowaną część.
Producent
Optical - (Optical) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli posiadasz niekompletny stolik, w którym brakuje tego manipulatora (np. ktoś nie dokończył naprawy)
- jeśli posiadasz stolik, w którym manipulator nie działa lub jest bardzo złej jakości (kręci się z oporem lub nierównomiernie)
- jeśli potrzebujesz precyzyjnego współosiowego mechanizmu do własnego projektu DIY, np. związanego z makrofotografią lub obrotem obiektu do filmów 3D
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
- Optical N-117M
- Delta Optical Genetic Pro
- AmScope B340 / T340
- Labtron LEM-C10 / C11 / C12
- Sigeta MB-207
- Boeco Germany BM-117
- BestScope BS-2020
- Brunel N117M
- Apex N-117M
- Surgifield SM-DN-117M
- Novel N-117M
- Eurotech DN-117M
- Viresa N-117M
- Eurolab DN-117M
- Nexcope N-117M
- Biocare DN-117M
