Informacje o części: Olympus BH2-SC górna soczewka kondensora achromat 0.9 | zgodna z U-SC oraz U-SC3 (ID: 99924)
Olympus BH2-SC achromat 0.9 microscope condenser top lens | also for U-SC and U-SC3
Główne zdjęcie
Opis
Olympus BH2-SC górna soczewka kondensora achromat 0.9 | zgodna z U-SC oraz U-SC3Górna, sucha soczewka achromatyczna 0.9 do kondensorów mikroskopowych Olympus BH2-SC, ale też dla U-SC i jego wariantów.

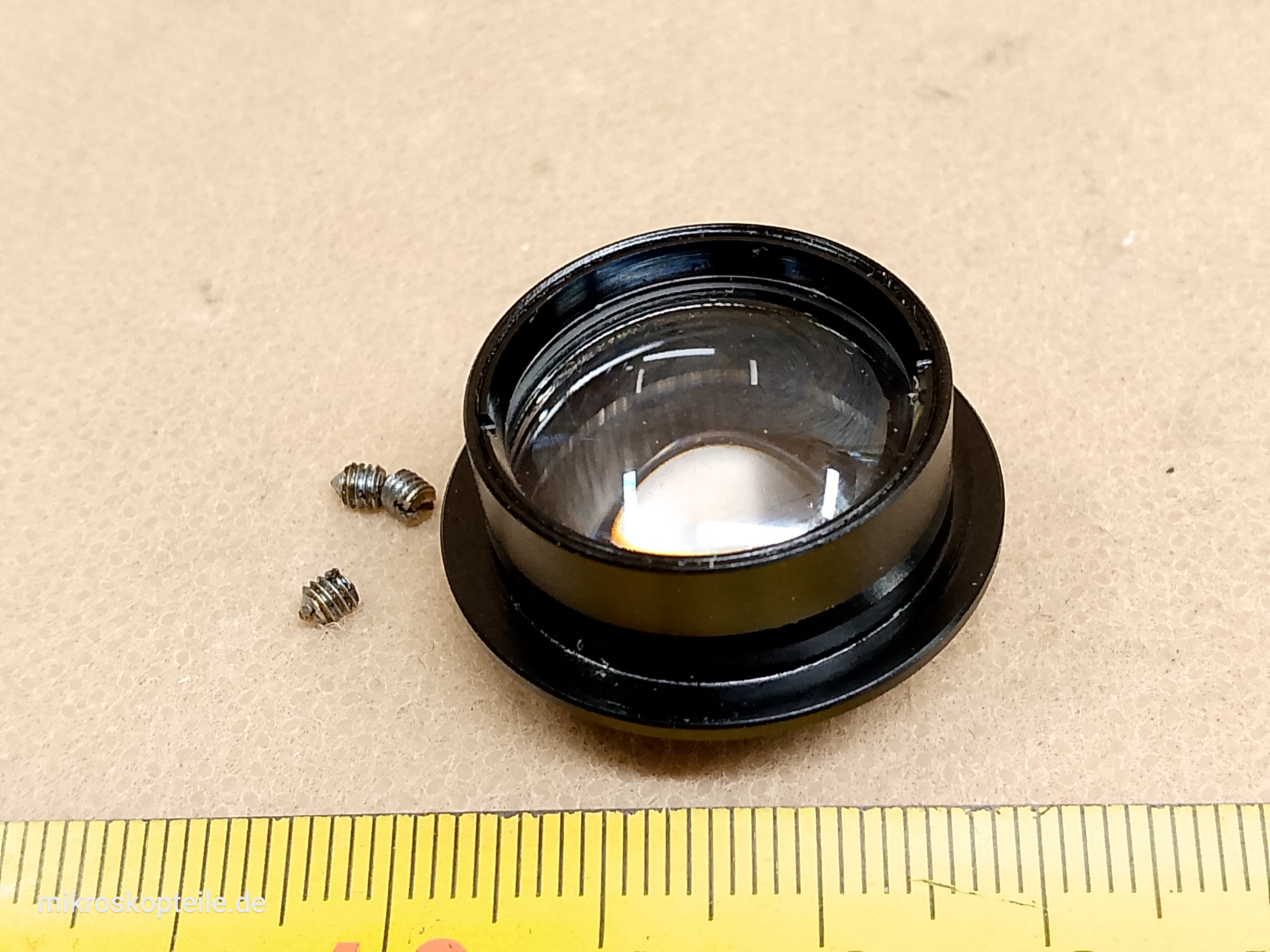

Achromatyczne kondensory mikroskopowe BH2-SC / U-SC posiadają górną, odchylaną soczewkę. Gdy jest ona w torze optycznym, kondensor oferuje N.A. 0.9. Po odchyleniu górnej soczewki kondensor pracuje z niską aperturą numeryczną N.A. 0.16 (w internecie są podawane wartości od 0.16 do 0.2). Ta odchylana soczewka umieszczona jest w obejmie na wysięgniku i zamocowana za pomocą trzech śrub. Średnica osadcza wynosi 23 mm, a samo osadzenie jest bezgwintowe, w odróżnieniu np. od górnych soczewek w kondensorze Olympus U-UCD.
Właśnie ten element tutaj oferuję, czyli górną, achromatyczną soczewkę 0.9, do pracy bez olejku immersyjnego (suchą).
Ta konkretna soczewka została wymontowana z kondensora Olympus BH2-SC z mikroskopu Olympus BH-2 BHS.
Nie mogłem tego potwierdzić, ale wszystko wskazuje, że ta górna soczewka będzie również pasować do kondensorów mikroskopowych do mikroskopów Olympus BX:
- Olympus U-SC
- Olympus U-SC-2
- Olympus U-SC3
Niekiedy te wyżej wymienione kondensory mikroskopowe nazywa się zbiorczo następującymi nazwami:
- Olympus Achromat 0.9 flip-out condenser
- Olympus 0.9 swing-out condenser
Przed podjęciem decyzji o użyciu tej soczewki w innym kondensorze niż ten, z którego została wymontowana - dokładnie porównaj ich wygląd i wymiary.
Uwaga dotycząca wyglądu górnej soczewki: niekiedy na górną soczewkę jest założona biała, ochronna nasadka (kapturek). Jest to oryginalny produkt Olympus, który wizualnie zmienia wygląd górnej soczewki - nie tylko kolor obudowy (z czarnego na biały), ale również kształt obudowy soczewki (ze stożka na bardziej płaską). Jest to nadal ta sama soczewka, a nie inna - biała.
▼ Więcej o tym elemencie
Ta górna soczewka nie jest częścią zamienną do mikroskopu. To jest część do naprawy lub przebudowy kondensora - a on może trafiać do różnych mikroskopów.
Wspomnę tu przykładowe modele mikroskopów, w których najczęściej używane są te kondensory, do których pasuje ta górna soczewka:
- Olympus BH-2: BHS / BHT / BHTU
- Olympus BX: BX40 / BX50 / BX51 / BX60
Najważniejsze mikroskopy, z którymi najczęściej używa się wspomnianych tu modeli kondensorów, są wymienione w sekcji "kompatybilność", ale zdecydowanie nie jest to kompletna lista.
Na ostatnich zdjęciach widać ten kondensor mikroskopowy, z którego pochodzi prezentowana tu górna soczewka.
Ciekawostka: jest możliwe, że element ten pasuje również do kondensora mikroskopowego Meiji MA976.
Producent
Olympus - (Olympus Corporation Tokyo Japan) ➔ Wszystkie części
Pochodzi z
Ten element został wymontowany z następującego mikroskopu:
Do czego jest potrzebne
Ta część mikroskopowa jest zwykle używana do następujących celów:
- jeśli posiadasz kondensor mikroskopowy Olympus BH2-SC / U-SC, w którym brakuje górnej soczewki
- jeśli posiadasz kondensor mikroskopowy Olympus BH2-SC / U-SC, w którym górna soczewka jest uszkodzona lub bardzo złej jakości, np. podrapana od wielokrotnego ocierania się o spód stolika mikroskopowego
- jeśli posiadasz kondensor mikroskopowy Olympus BH2-SC / U-SC, w którym jest obecnie zamontowana inna górna soczewka, a potrzebujesz właśnie suchą, achromatyczną, o N.A. 0.9
- jeśli taką soczewkę w obudowie o średnicy 23 mm chcesz i możesz użyć w innym kondensorze mikroskopowym, może nawet innego producenta
- jeśli potrzebujesz takiej optyki do własnego projektu DIY
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
