Informacje o części: Carl Zeiss Jena Jenaval / Jenapol - mikroskopowy oświetlacz halogenowy 6V 25W z kołem filtrów (ID: 99693)
Carl Zeiss Jena Jenaval / Jenapol microscope 6V 25W halogen lamp house with filter wheel

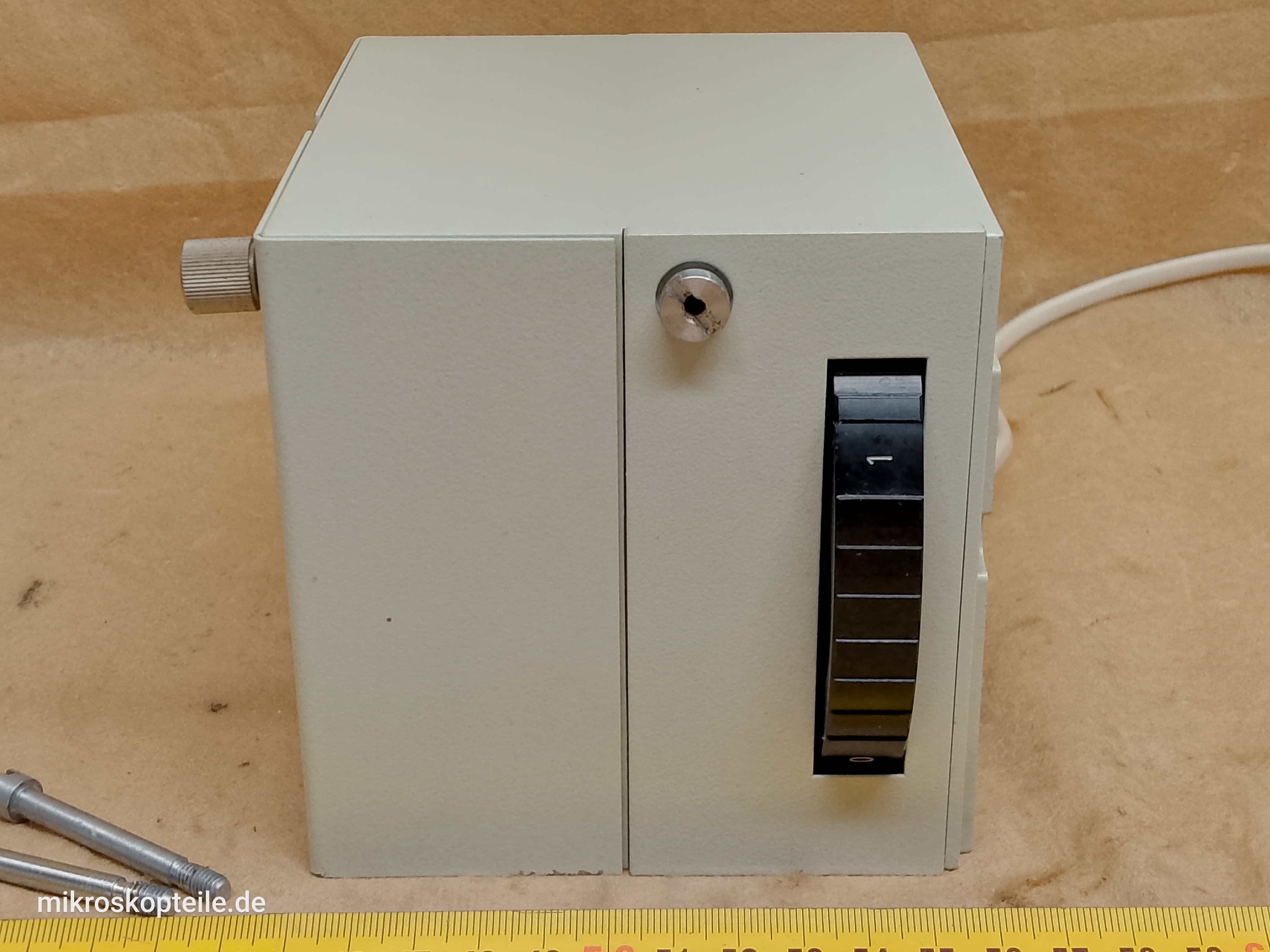

Główne zdjęcie
Opis
Carl Zeiss Jena Jenaval / Jenapol - mikroskopowy oświetlacz halogenowy 6V 25W z kołem filtrówHalogenowy oświetlacz 6V 25W z kołem filtrów barwnych do mikroskopów Carl Zeiss Jena Jenaval i podobnych.
Pasuje do następujących mikroskopów firmy Carl Zeiss Jena:
1. Carl Zeiss Jena Jenaval
2. Carl Zeiss Jena Jenalumar
3. Carl Zeiss Jena Jenapol
4. Carl Zeiss Jena Jenavert
▼ Więcej o tym elemencie
1. W mikroskopach Carl Zeiss Jena Jenaval oświetlacz ten używany jest do światła przechodzącego.
2a. W mikroskopach Carl Zeiss Jena Jenalumar 50 (z małym oświetlaczem fluorescencyjnym HBO50 - takim samym jaki jest stosowany w mikroskopach Carl Zeiss Jena Jenamed Fluorescence) ten oświetlacz jest używany jako źródło światła przechodzącego.
2b. Mikroskopy Carl Zeiss Jena Jenalumar 250 posiadają duży, zintegrowany lampenhaus i ten, który tutaj prezentuję nie pasuje do tego modelu mikroskopu.
3. W mikroskopach Carl Zeiss Jena Jenapol taki oświetlacz stosuje się zarówno jako źródło światła przechodzącego (montowany na dole) jak i odbitego (mocowany na górze). Istnieją jednak wersje modelu Jenapol tylko ze światłem przechodzącym lub tylko ze światłem odbitym.
4. W mikroskopach Carl Zeiss Jena Jenavert domyślnie jako źródło światła odbitego stosuje się inny oświetlacz, ale gdy go brakuje to często użytkownicy dokonują DIY przeróbek takiego oświetlacza jaki tutaj prezentuję. Dodatkowo, jeśli model Jenavert posiada tor światła przechodzącego - to właśnie źródłem światła jest taki lampenhaus jak tu prezentowany.
Oświetlacz ten jest mocowany do mikroskopu za pomocą dwóch długich śrub. Co nietypowe (i niekiedy z tej przyczyny użytkownik długo nie może tych śrub zlokalizować) odkręca je się OD PRZODU mikroskopu. Łebki tych śrub znajdują się otworach wyciętych w blaszanych, białych osłonach boków mikroskopu. Te osłony z otworami na śruby możesz zobaczyć w tej bazie danych pod numerem 99692.
W tym oświetlaczu umieszczone jest koło filtrów z 4 miejscami na okrągłe filtry o średnicy 32 mm. Są one obsadzone w takiej konfiguracji, jaką stosował oryginalnie producent w modelu Carl Zeiss Jena Jenaval:
- jeden otwór jest pusty
- filtr niebieski Carl Zeiss Jena C312
- filtr szary Carl Zeiss Jena D282
- filtr zielony Carl Zeiss Jena V231
Koło filtrów jest elementem opcjonalnym w tym oświetlaczu. W egzemplarzu, który tutaj prezentuję jest ono zamontowane - ale można je zdemontować i oświetlacz nadal będzie spełniał swoją funkcję jako źródło światła.
Elementy firmy Carl Zeiss Jena odlewane lub wtryskiwane ze stopu ZnAl posiadają swoje numery, po których można je zidentyfikować. Obudowa tego oświetlacza posiada numer 2670 (pełen zapis: 2670 Si10 CZ).
Na ostatnim zdjęciu za pomocą strzałki wskazane jest gdzie ten element znajduje się w mikroskopie, aby można go było jednoznacznie zidentyfikować.
Producent
Carl Zeiss Jena - (VEB Carl Zeiss Jena DDR (former East Germany)) ➔ Wszystkie części
Pochodzi z
Do czego jest potrzebne
- jeśli w Twoim mikroskopie brakuje oświetlacza
- jeśli masz oświetlacz niekompletny, uszkodzony lub w bardzo złym stanie
- jeśli potrzebujesz drugi oświetlacz
- jeśli posiadasz oświetlacz bez koła filtrów, a chcesz mieć taki z filtrami
Kompatybilność
Ten element jest kompatybilny z następującymi modelami mikroskopów:
