Informacje o części: Carl Zeiss Jena Jenamed - przysłona irysowa do kondensora mikroskopu (ID: 99457)

Opis

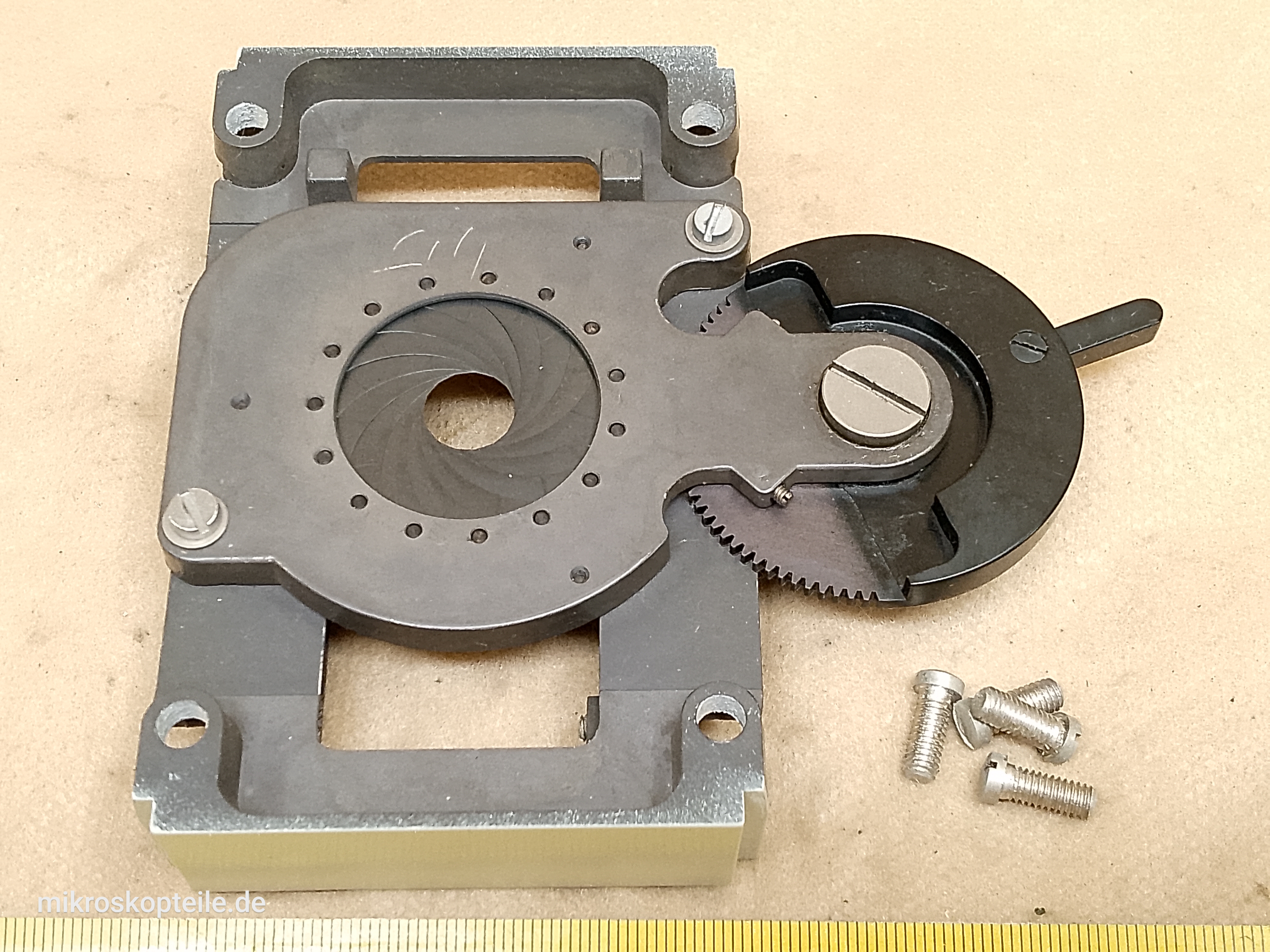

Przysłona irysowa (diafragma irysowa) kondensora mikroskopowego do mikroskopów Carl Zeiss Jena Jenamed. Jest to przysłona aperturowa.

Ten konkretny egzemplarz, który tutaj pokazuje i oferuję został wymontowany z mikroskopu Carl Zeiss Jena Jenamed Cytology. Najprawdopodobniej pasuje do innych modeli serii Jenamed (np. Jenamed Variant, Jednamed Fluorescence, Jenamed-2, Jenamed Hematology).

Nie pasuje do modelu Jenamed Histology, gdyż mikroskop Carl Zeiss Jena Jenamed Histology domyślnie posiada zamontowany innego typu kondensor (typu "flip-out") i z tego powodu przysłona irysowa znajduje się nieco niżej niż w pozostałych modelach - i jest inna.

Aby upewnić się, czy ta przysłona irysowa będzie pasowała do konkretnego modelu mikroskopu Carl Zeiss Jena serii Jenamed najlepiej dokładnie sprawdzić wszystkie wymiary na podstawie zdjęć z galerii lub zadać pytanie na profesjonalnym forum, np. [[ LINK ]]

Mechanicznie przysłonę tę montuje się pod kondensorem. Do korpusu mikroskopu przykręca się cały moduł przysłony za pomocą czterech śrub. Nie jest ona połączona mechanicznie z kondensorem - są to osobne elementy. Wajcha (trzpień), którą się zamyka / otwiera przysłonę wystaje poprzez specjalny otwór z przodu mikroskopu i można dzięki temu regulować otwieranie przysłony. Otwór ten znajduje się w osłonie koła z filtrami - widać tu kolejne zależności pomiędzy kolejnymi elementami drogi świetlnej.

W mikroskopach Carl Zeiss Jena Jenamed nie ma przysłony polowej.

Metalowe, odlewane lub wtryskiwane części mikroskopowe firmy Carl Zeiss Jena posiadają swoje numery. Ta część nosi numer 2713 (pełen zapis: Si10 CZ 2713).
