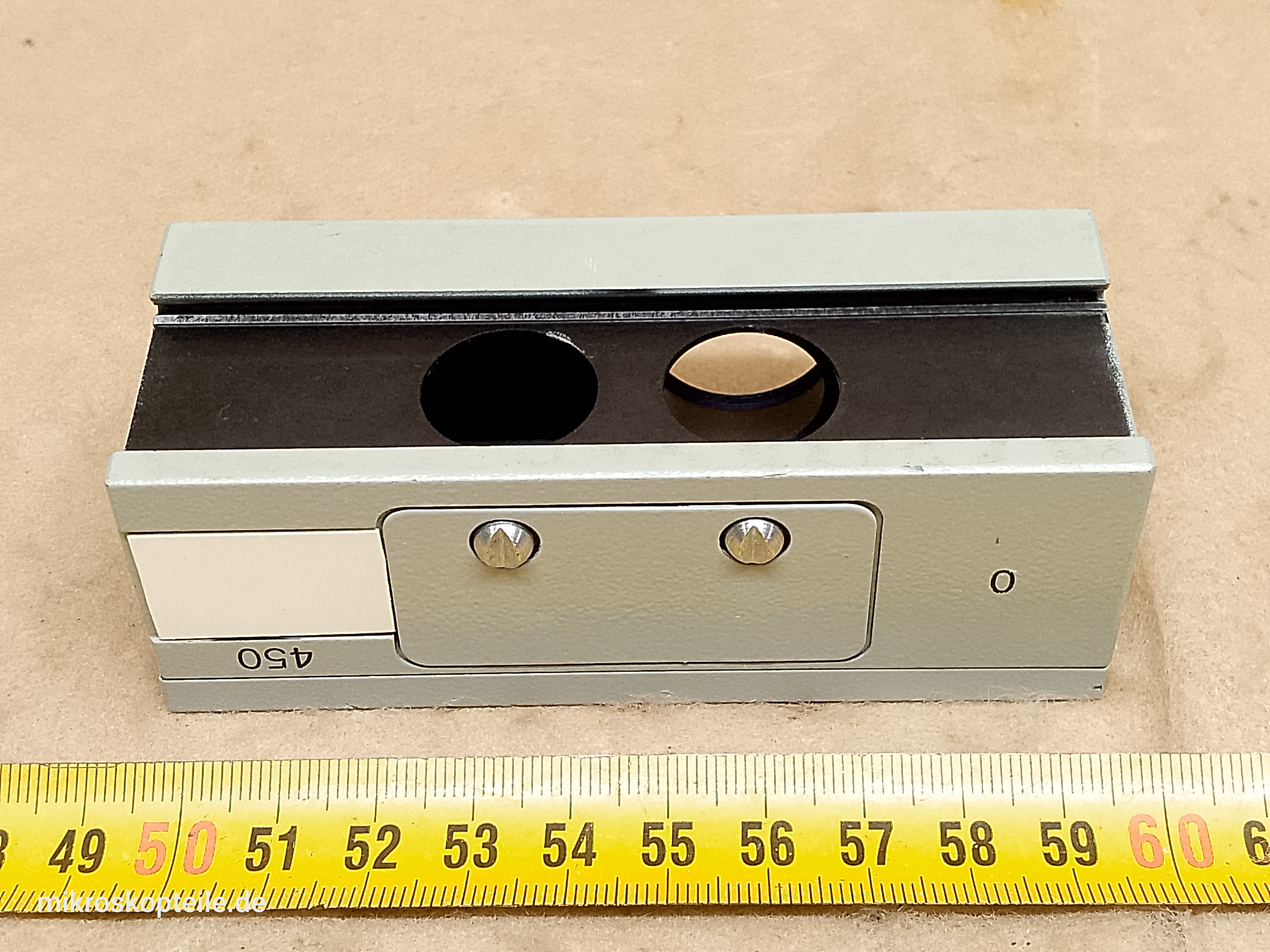

Informacje o części: Carl Zeiss Jena Fluoval-2 / Laboval FL - mikroskopowa kostka filtrów fluorescencyjnych 450nm (ID: 99697)

Opis

Kostka filtrów fluorescencyjnych 450 nm dla mikroskopów fluorescencyjnych Carl Zeiss Jena Fluoval-2 oraz Laboval Fluoreszenz.

Kostka ta, zwana niekiedy reflektorem, spełnia dwie funkcje:
- zawiera filtr barierowy (emisyjny) dla fali o długości 450 nm
- spełnia rolę lustra kątowego i odbija światło z lampy fluorescencyjnej światła odbitego EPI pionowo w dół, przez obiektyw w kierunku preparatu.

Ta kostka fluorescencyjna pasuje do następujących mikroskopów EPI-fluorescencyjnych:
- Carl Zeiss Jena Fluoval Fluoreszenz
- Carl Zeiss Jena Fluoval-2 (zbudowany na bazie mikroskopu Carl Zeiss Jena Amplival)

Ważne - ten element nie pasuje do pierwszej wersji mikroskopu Carl Zeiss Jena Fluoval. Mikroskop Fluoval (bez "2") nie posiada kostki filtrów, tylko prosty, zamontowany na stałe odchylany filtr barierowy.

Kostka posiada dwie pozycje:
- pusta, do pracy w zwykłym świetle przechodzącym
- 450nm do pracy ze światłem odbitym, oświetleniem fluorescencyjnym

Mechanicznie kostkę tę montuje się pomiędzy rewolwerem obiektywowym a głowicą mikroskopową. Wsuwa się ją w slot i przesuwa się ona w nim po szynie w kształcie jaskółczego ogona. W mikroskopie Carl Zeiss Jena Laboval Fluoreszenz slot ten znajduje się w dodatkowym, górnym, poziomym ramieniu oświetlacza EPI-fluorescencyjnego. W mikroskopie Carl Zeiss Jena Fluoval-2 slot ten znajduje się w ramieniu EPI-fluorescencyjnym będącym częścią mikroskopu. Mikroskop Fluoval-2 jest zbudowany na bazie modelu Carl Zeiss Jena Amplival, który jest modułowy i mechanicznie Fluoval-2 to po prostu Amplival ale z EPI-Fluorescencyjnym górnym ramieniem.

Przesuwając ją po tej szynie przełącza się pomiędzy pozycją pustą (światło przechodzące) a EPI-fluorescencją z filtrem 450 nm.
