Leitz Wetzlar 512821/20 - mechanizm regulacji rozstawu źrenic mikroskopowej głowicy dwuocznej - galeria zdjęć

Opis tej części:

Wewnętrzny mechanizm ustawiania rozstawu źrenic do mikroskopowej głowicy dwuocznej Leitz Wetzlar 512821/20 i podobnych.

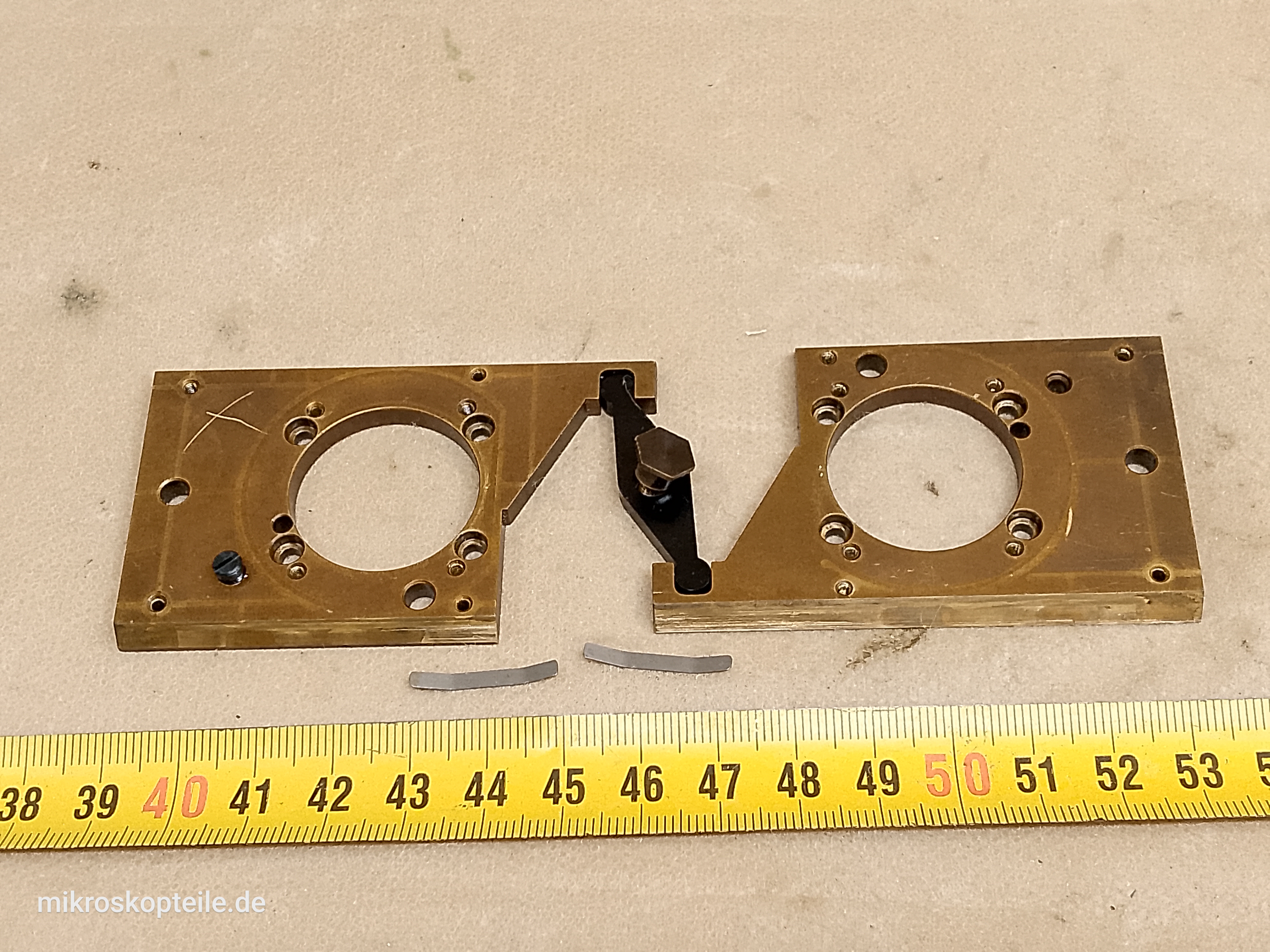

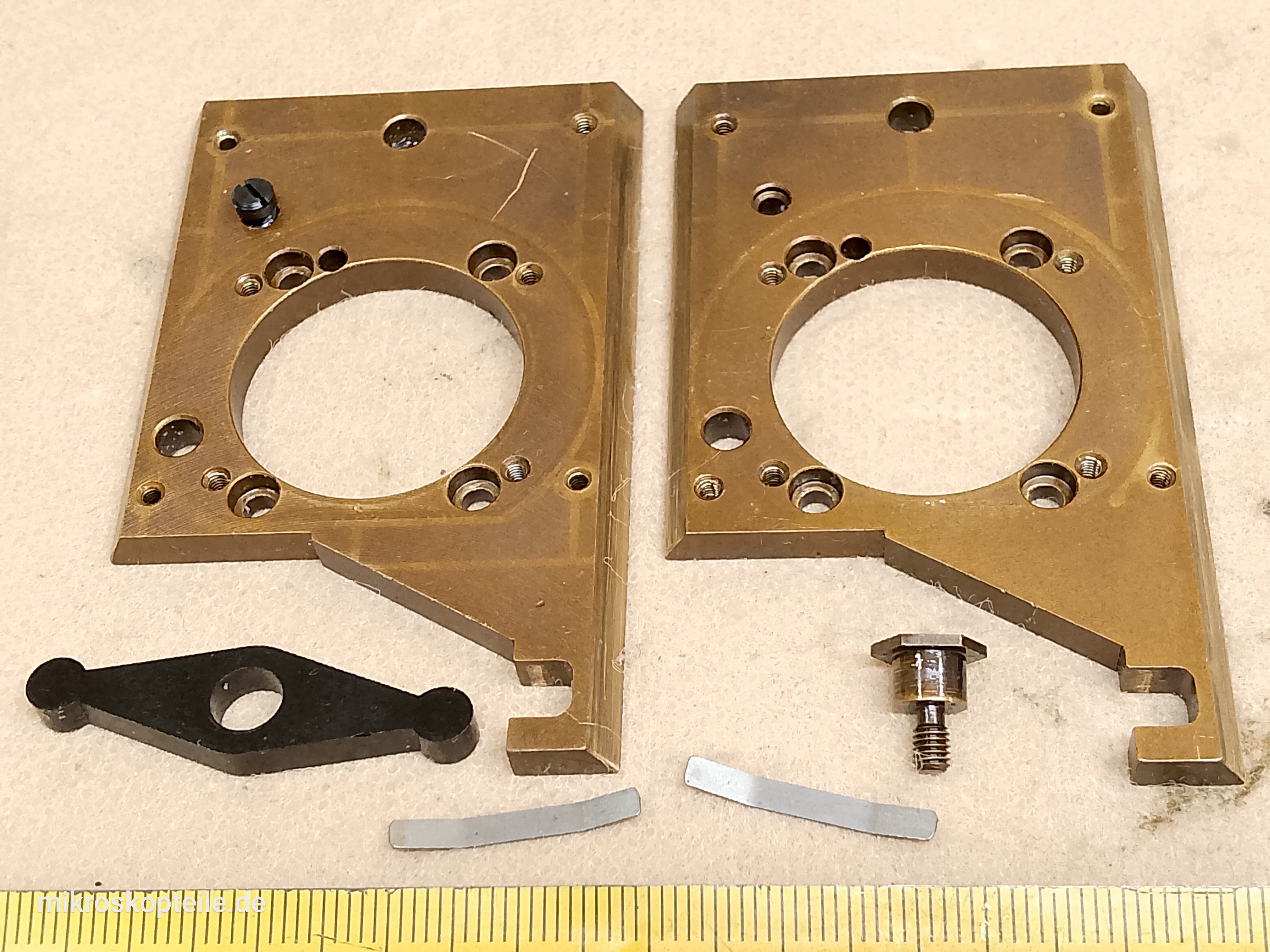

W skład oferowanego tu kompletu wchodzą:

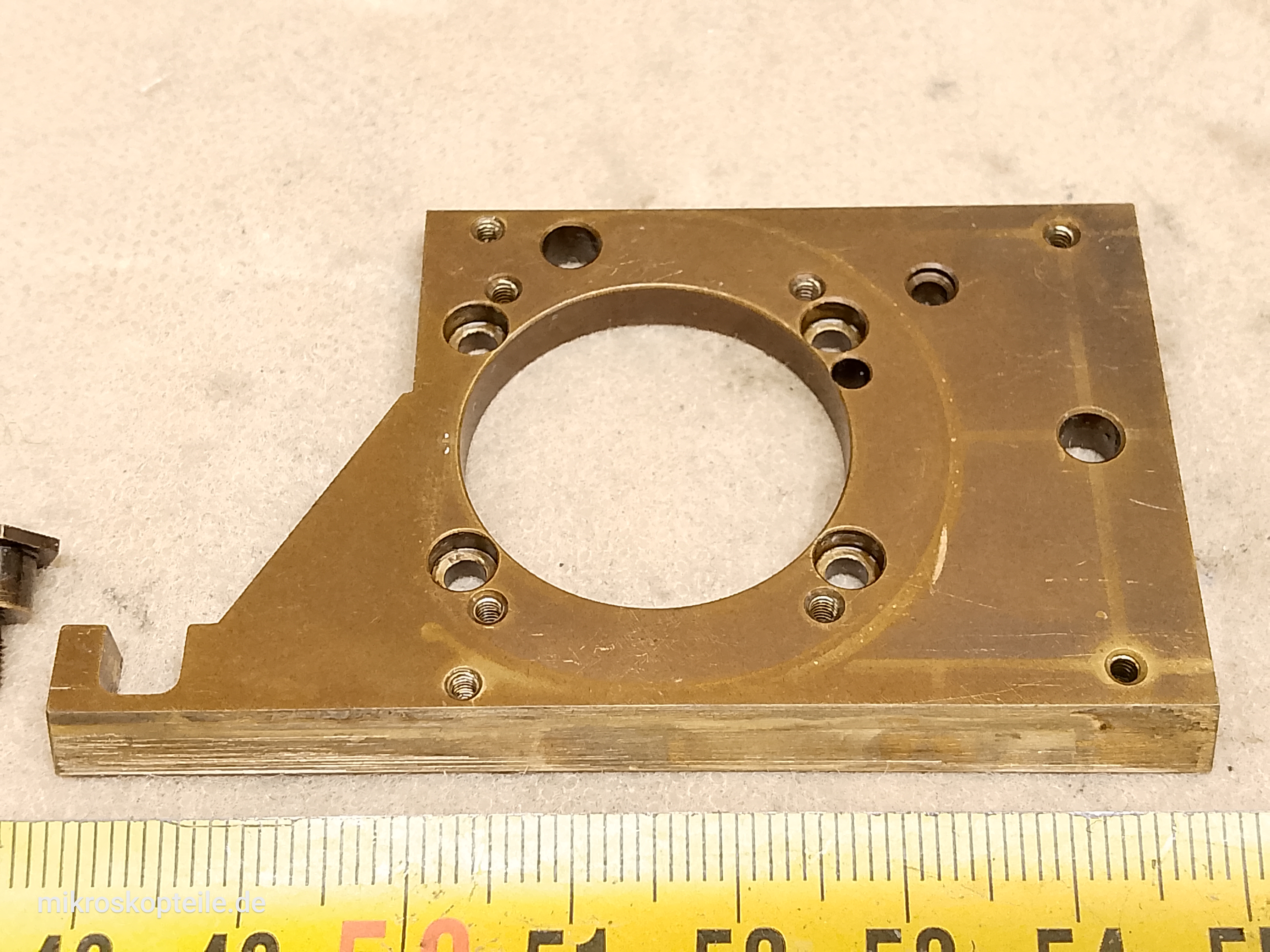

- dwie mosiężne płyty nośne, każda z okrągłym gniazdem pod tubus okularowy (to do tych płyt są przykręcane tubusy https://www.serwismikroskopowy.pl/part/99928)

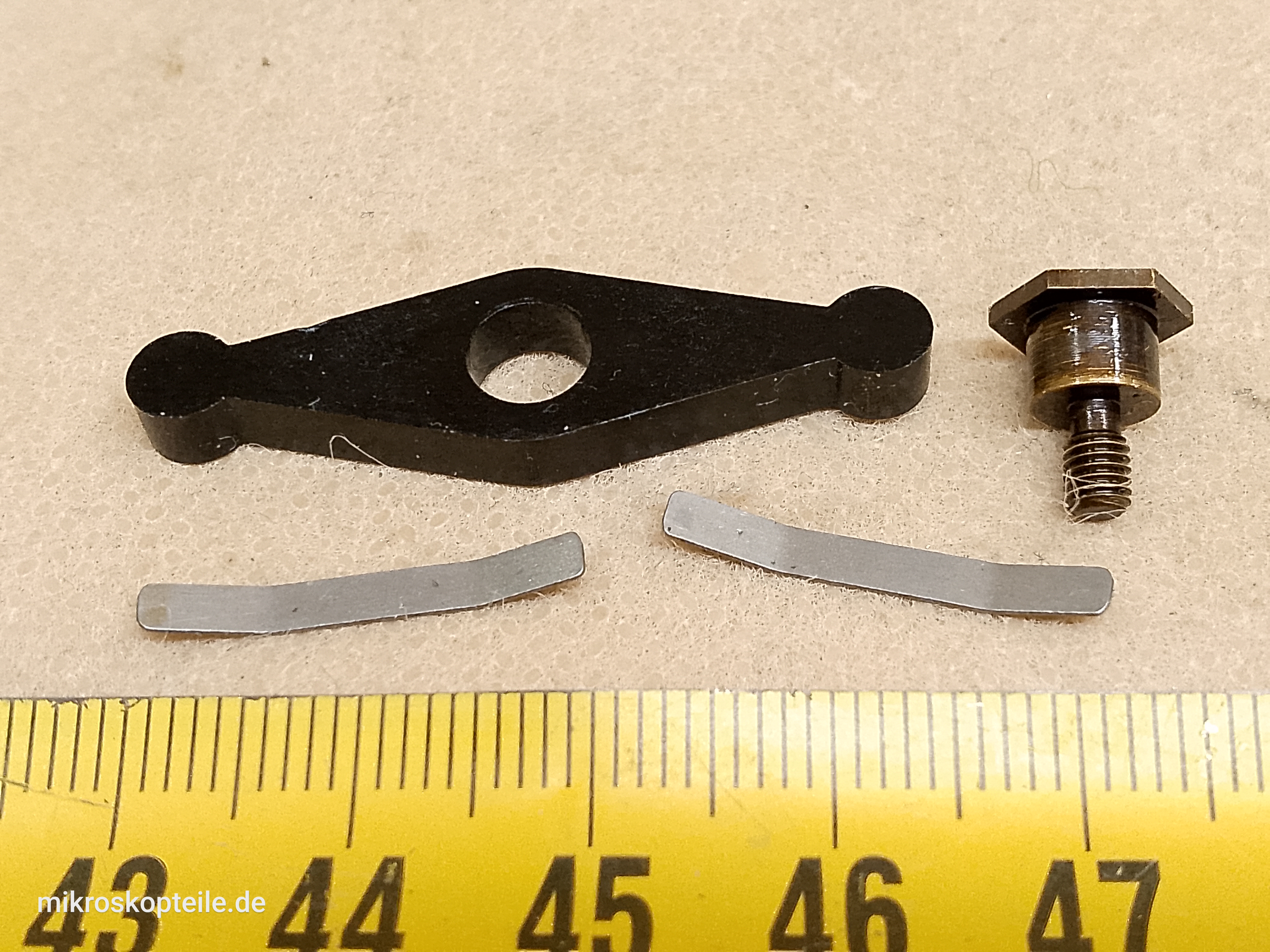

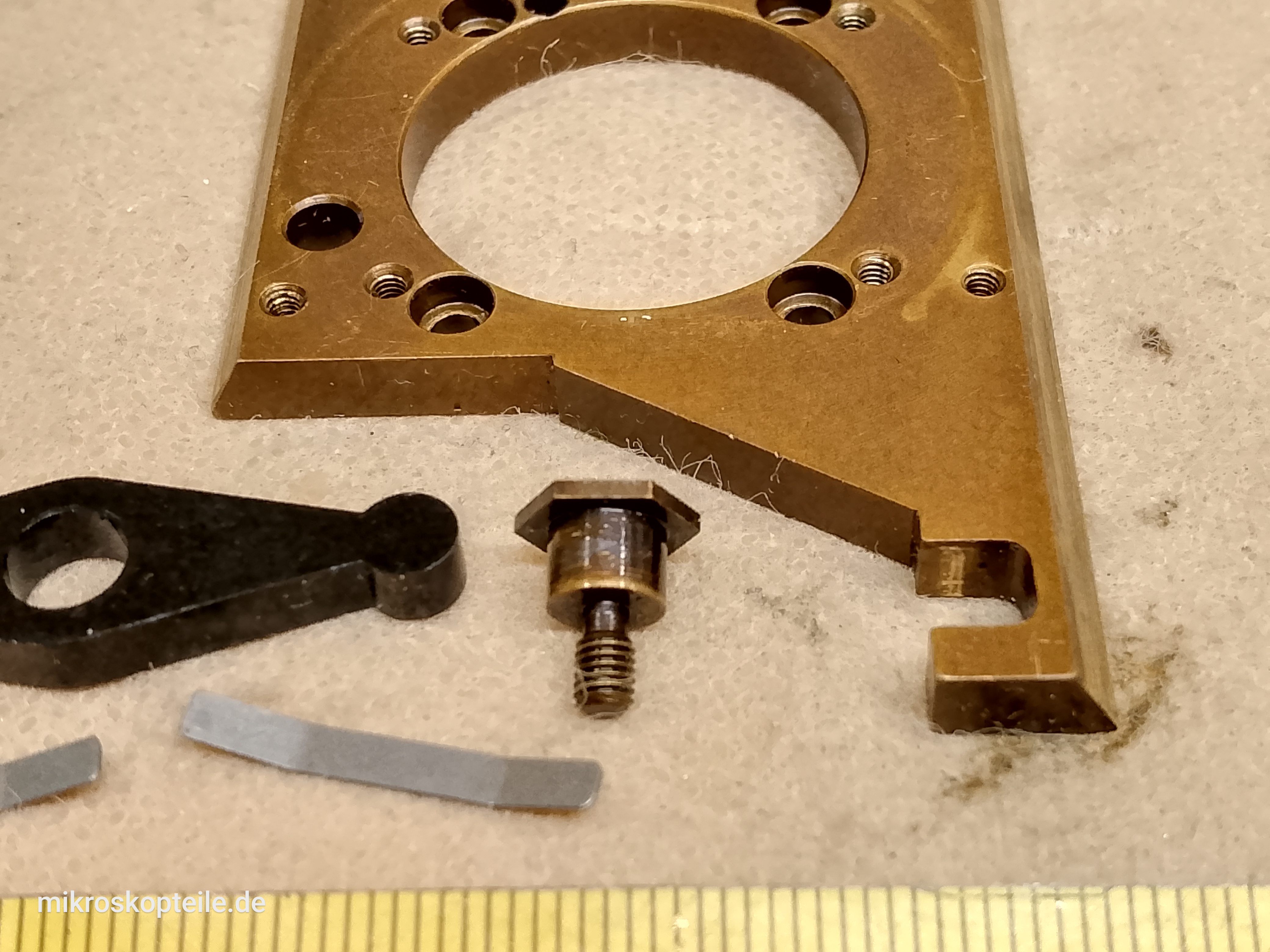

- centralna dźwignia nożycowa wykonana z tworzywa sztucznego ze śrubą mocującą
- dwie sprężyny dociskowe (po jednej dla każdej mosiężnej płyty)

Obrót centralnej dźwigni symetrycznie rozsuwa obie mosiężne płyty na boki. Właśnie ta ciągła praca wykonanej z tworzywa sztucznego centralnej dźwigni na styku z mosiężnymi płytami powoduje zużycie plastikowej dźwigni - i wówczas zachodzi konieczność jej wymiany.

Ten mechanizm został zdemontowany z głowicy dwuokularowej Leitz Wetzlar P/N 512821/20 (inny zapis to 512 821) - ale dokładnie taki sam stosowany jest też w innych modelach głowic dwuokularowych oraz trinokularowych.

Taką samą budowę panelu przedniego mają między innymi głowice trinokularowe Leitz 512 923/20 oraz Leitz 512 815 - i do nich ten mechanizm rozstawu źrenic będzie zapewne też pasował.

Z zewnątrz mechanizm ten zakryty jest pokrywami z tworzywa sztucznego - inną ze strony prawej (https://www.serwismikroskopowy.pl/part/99931) a inną z lewej (https://www.serwismikroskopowy.pl/part/99930). Te plastikowe pokrywy posiadają nadrukowaną skalę, z której odczytuje się rozstaw źrenic.

Zanim zdecydujesz się użyć tego mechanizmu w głowicy Leitz Wetzlar innej niż model 512 821/20, porównaj najpierw dokładne wymiary (na zdjęciach jest widoczna skala milimetrowa), a jeśli będziesz mieć wątpliwości, skonsultuj to na grupach i forach internetowych.

To jest element serwisowy do głowicy mikroskopowej - nie do konkretnego modelu mikroskopu. Taką głowicę można zamontować do wielu modeli mikroskopów Leitz Wetzlar (a nawet do mikroskopów innych producentów), więc nie da się podać listy mikroskopów, do których pasuje ten mechanizm - bo pasuje on do głowicy, a głowicę użytkownik montuje tam, gdzie chce.

W sekcji "kompatybilność" wymieniam kilka przykładowych modeli mikroskopów Leitz Wetzlar, które spotyka się na rynku wtórnym w komplecie razem z tą głowicą, z której pochodzi ten mechanizm - ale zdecydowanie nie jest to kompletna lista. Są to między innymi:
- Leitz Wetzlar Dialux 20 / Dialux 22 EB
- Leitz Wetzlar Laborlux K / Laborlux S
- Leitz Wetzlar Diaplan

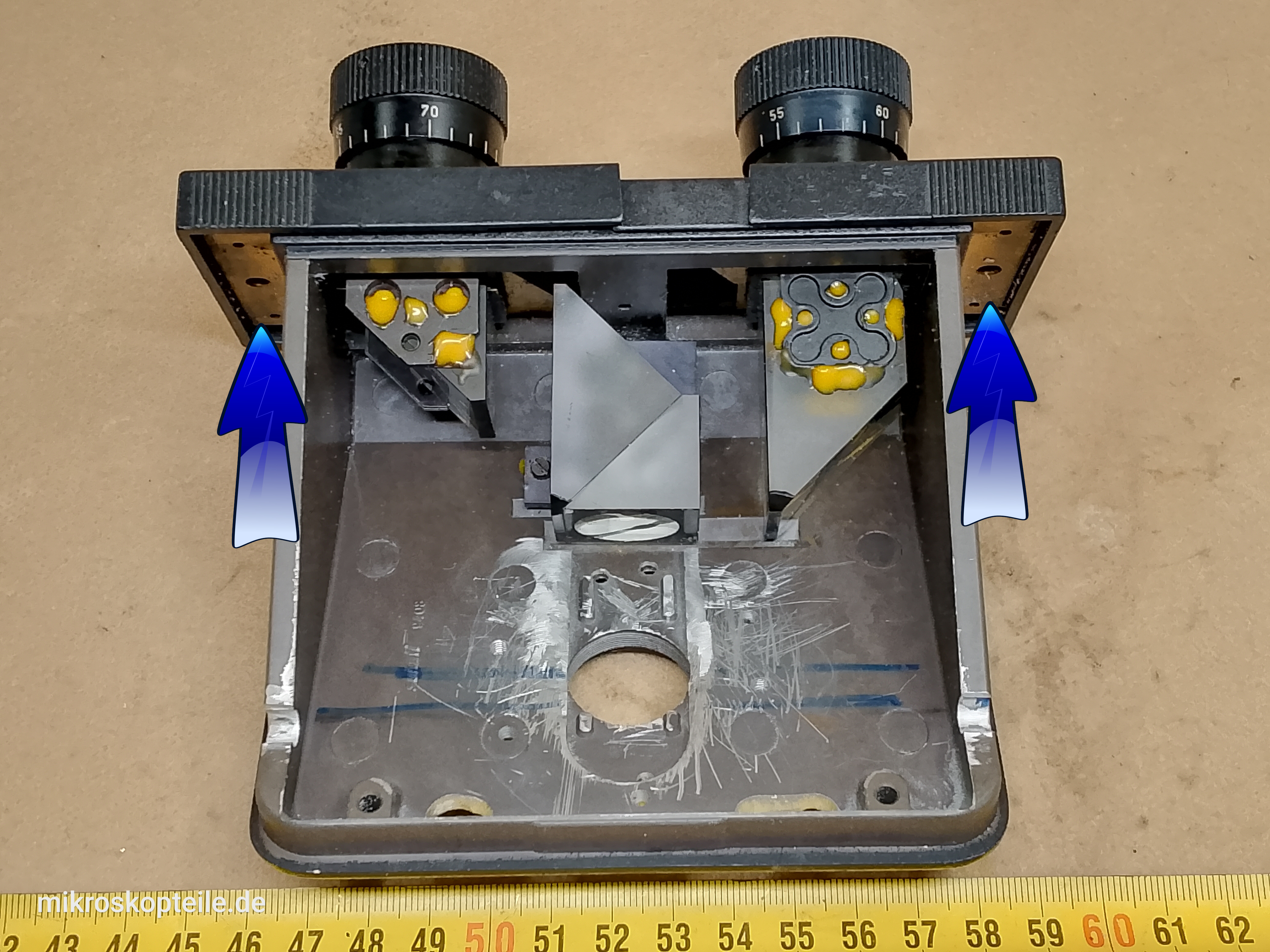

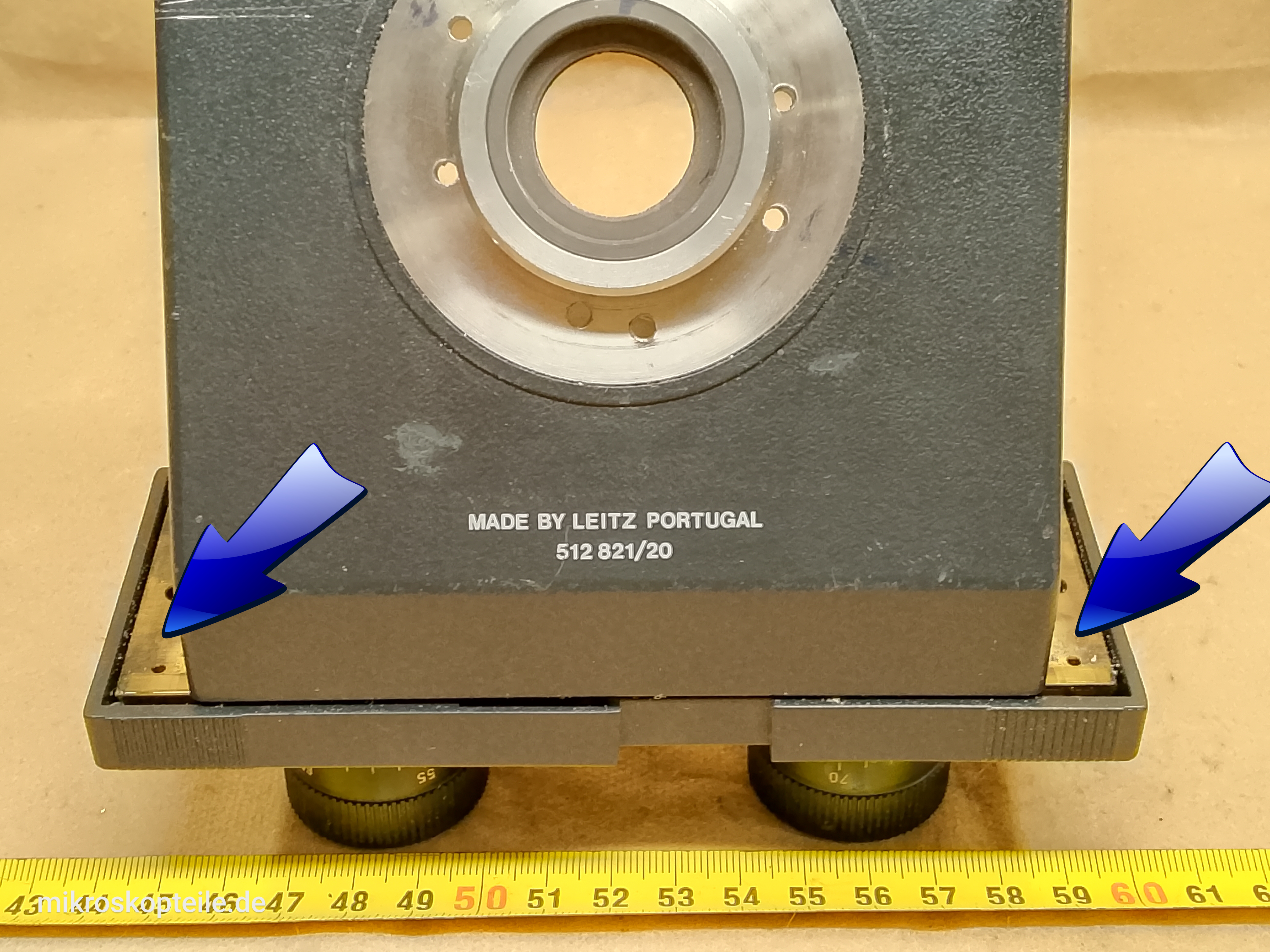

Na ostatnich zdjęciach w galerii widać głowicę binokularną Leitz Wetzlar 512821/20, a strzałkami staram się wskazywać, o który element chodzi i gdzie on się w głowicy znajduje.

Do czego jest ta część potrzebna?

• jako element serwisowy w formie wymiany całego modułu jeśli w Twojej głowicy mikroskopowej ten element uległ uszkodzeniu
• jako źródło, skąd możesz wziąć centralną dźwignię nożycową, która jako element z plastiku często ulega zużyciu lub uszkodzeniu

Do jakiej kategorii należy ta część?

Części serwisowe [ link ] [Inne Części serwisowe]

Kto jest producentem tej części?

• Leitz - Leitz Wetzlar [ link ] [Inne Leitz]
• Leitz Wetzlar, West Germany
• E. Leitz Wetzlar GmbH
• Ernst Leitz Wetzlar

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Leitz Dialux 20 [ link ] [Inne z Dialux 20]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Leitz Wetzlar 512821/20 binocular
• Leitz Dialux 20
• Leitz Laborlux S
• Leitz Diaplan
• Leitz Wetzlar Laborlux
• Leitz Wetzlar HM-Lux
• Dialux 22 EB
• Leitz Wetzlar Laborlux K
