PZO - klucze centrujące mikroskopowego kondensora kontrastu fazowego K3Ph, K3PhZ, K4Ph oraz KS - galeria zdjęć

Opis tej części:

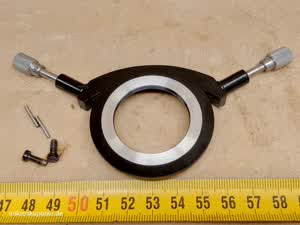

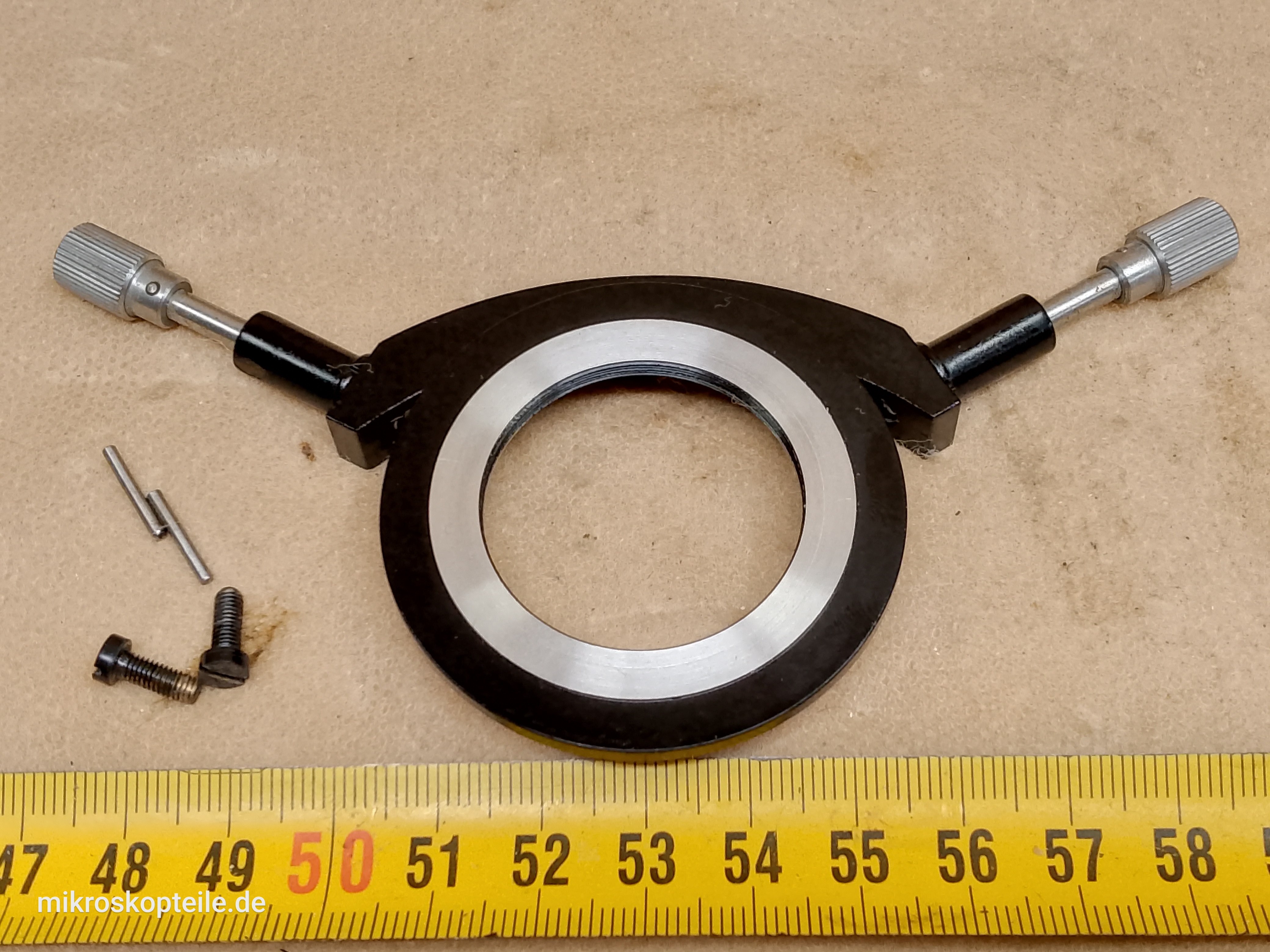

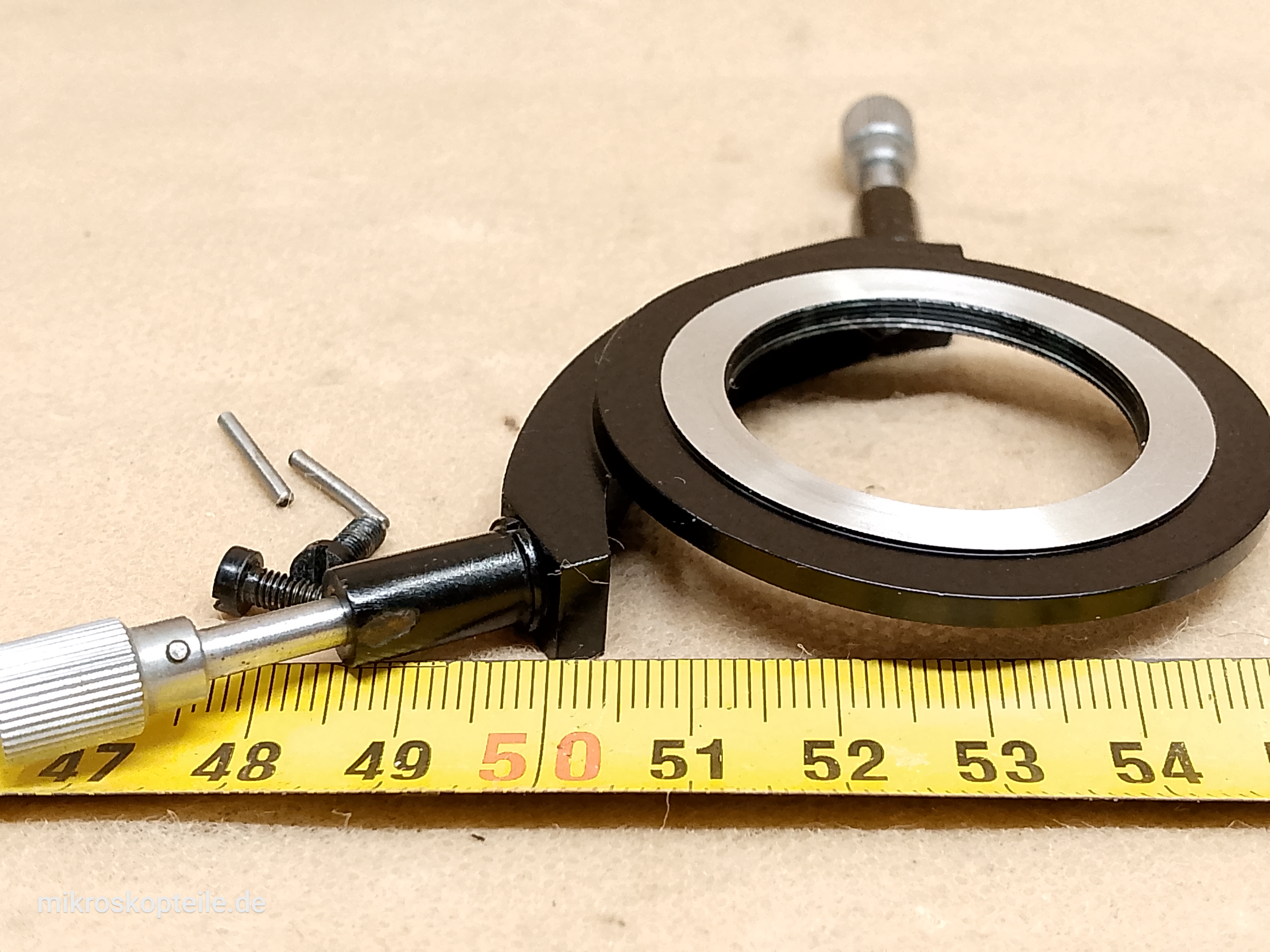

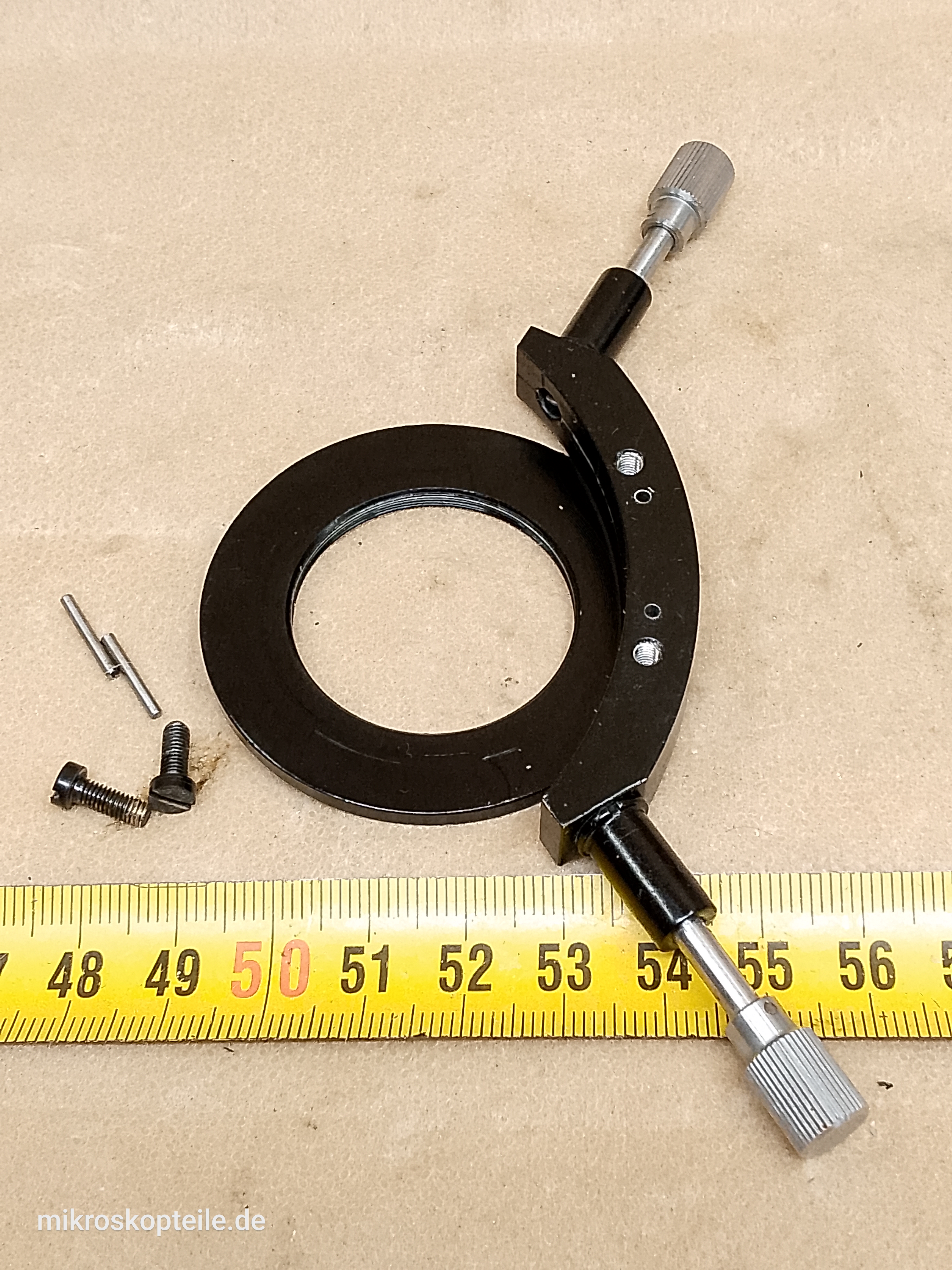

Moduł do centrowania przysłon kontrastu fazowego - element mikroskopowych kondensorów kontrastu fazowego firmy PZO.

Ten moduł montowany jest w następujących kondensorach kontrastu fazowego:
- PZO K3Ph
- PZO K3Ph1
- PZO K4Ph
- PZO K3PhZ (kontrast fazowy zmienny)
- PZO KS (to jest kondensor "kontrast stereo" sprzedawany z mikroskopami PZO MB30S. Na tym kondensorze nie ma żadnych(!) oznaczeń i numerów)

W kondensorach tych znajdują się przysłony fazowe (nazywane krążkami fazowymi) i każdą z nich można centrować. Centruje się je, kręcąc dwiema śrubkami z prostokątnymi łebkami (innymi niż kwadratowe łebki w kondensorach Carl Zeiss Jena).
Wyżej wymienione modele kondensorów kontrastu fazowego mają przykręcony do obudowy tarczy specjalny moduł centrujący z dwoma kluczykami dociskanymi sprężynkami, które pasują do tych śrub. Dzięki temu nie trzeba trzymać kluczyków centrujących w pobliżu i nie ma obawy, że się zagubią.

Niestety kluczyki te wystają poza obrys kondensora na ponad 40 mm i często się gną. Dodatkowo wiele osób wykręca je z obudowy na czas transportu lub gdy przechowuje kondensor w nieoryginalnym opakowaniu - a to prowadzi do częstego gubienia wykręconych kluczyków. Rozwiązaniem takiego problemu jest wówczas dokupienie osobnych kluczyków lub wymiana całego modułu centrującego.

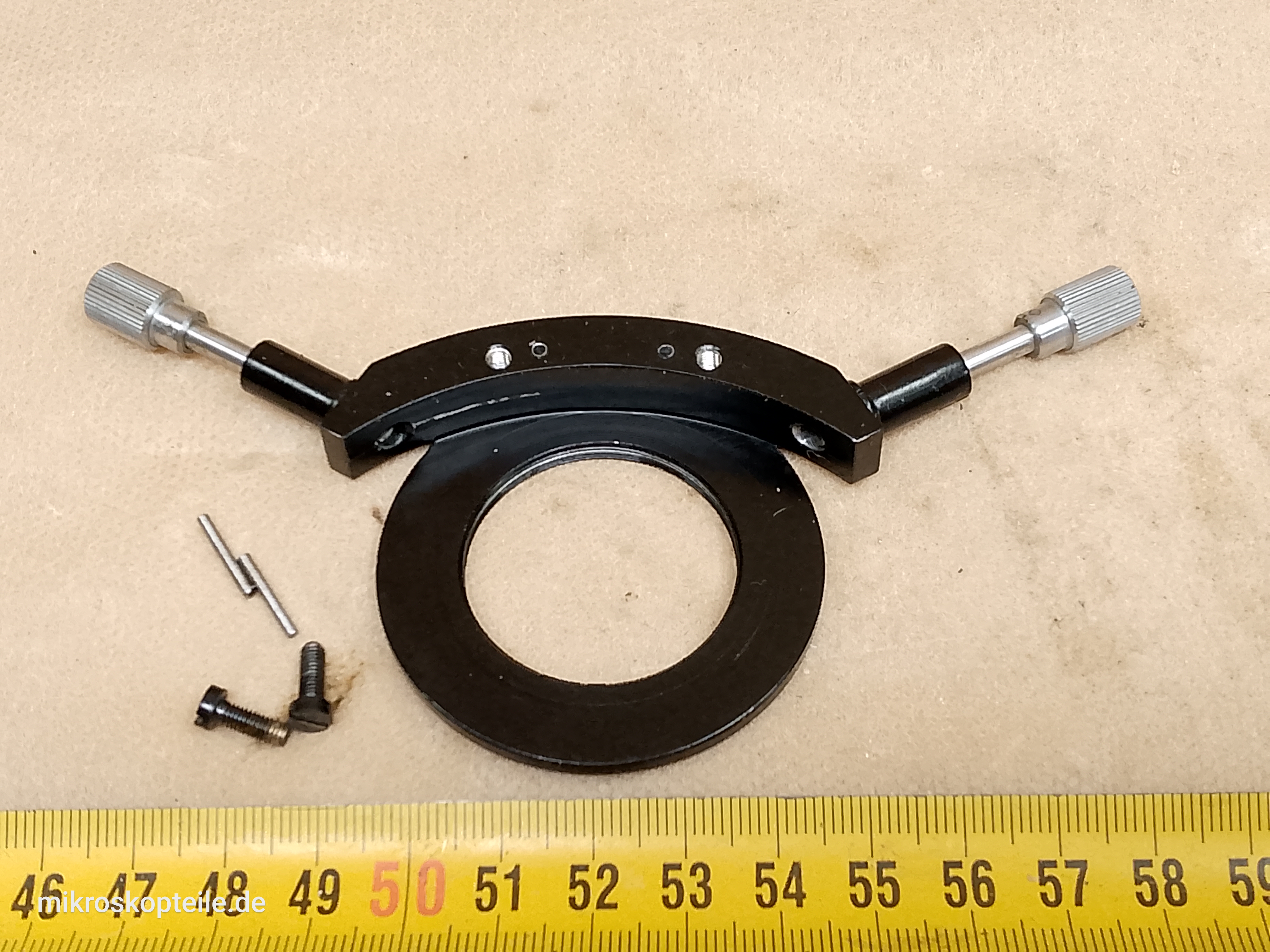

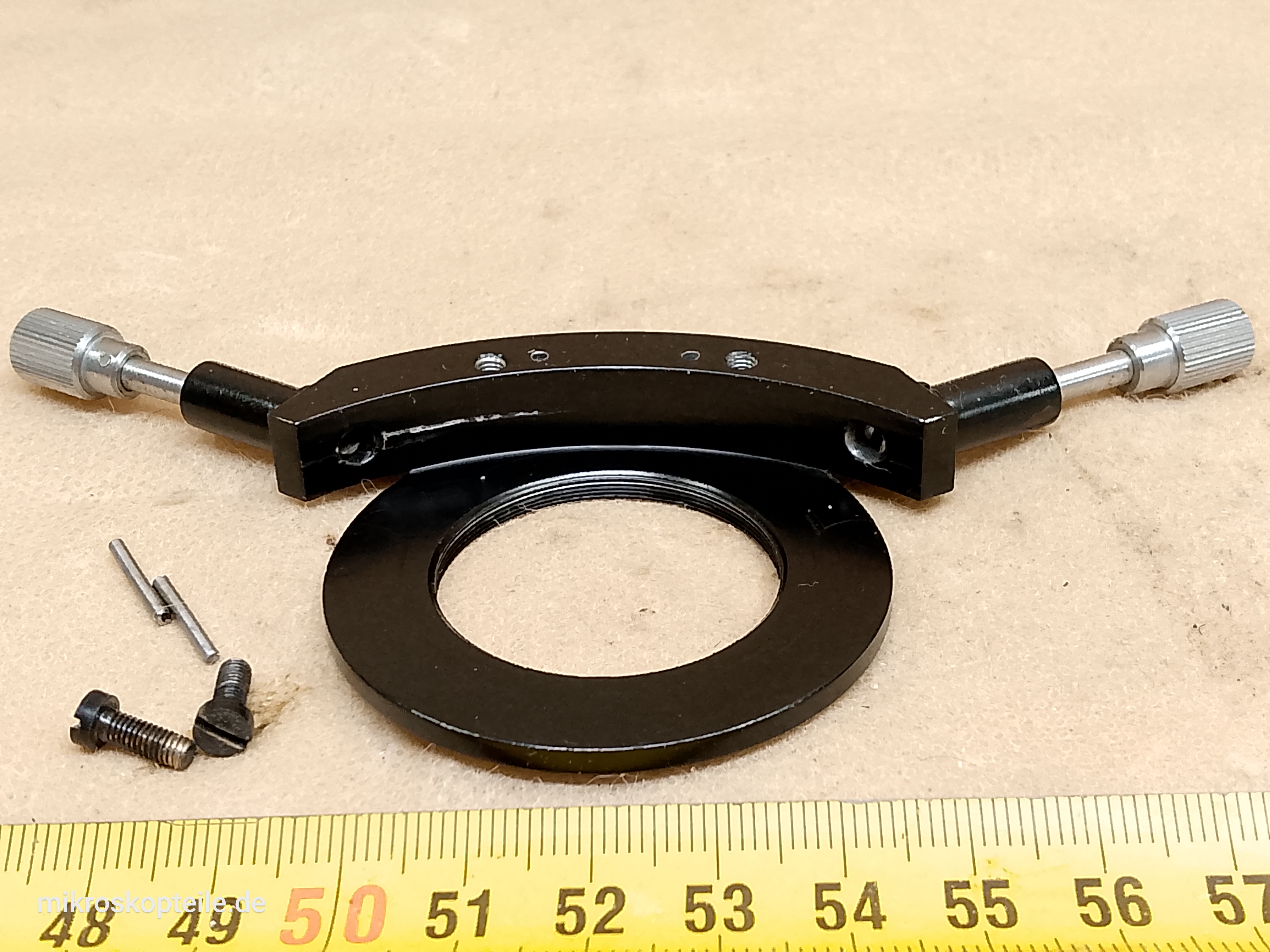

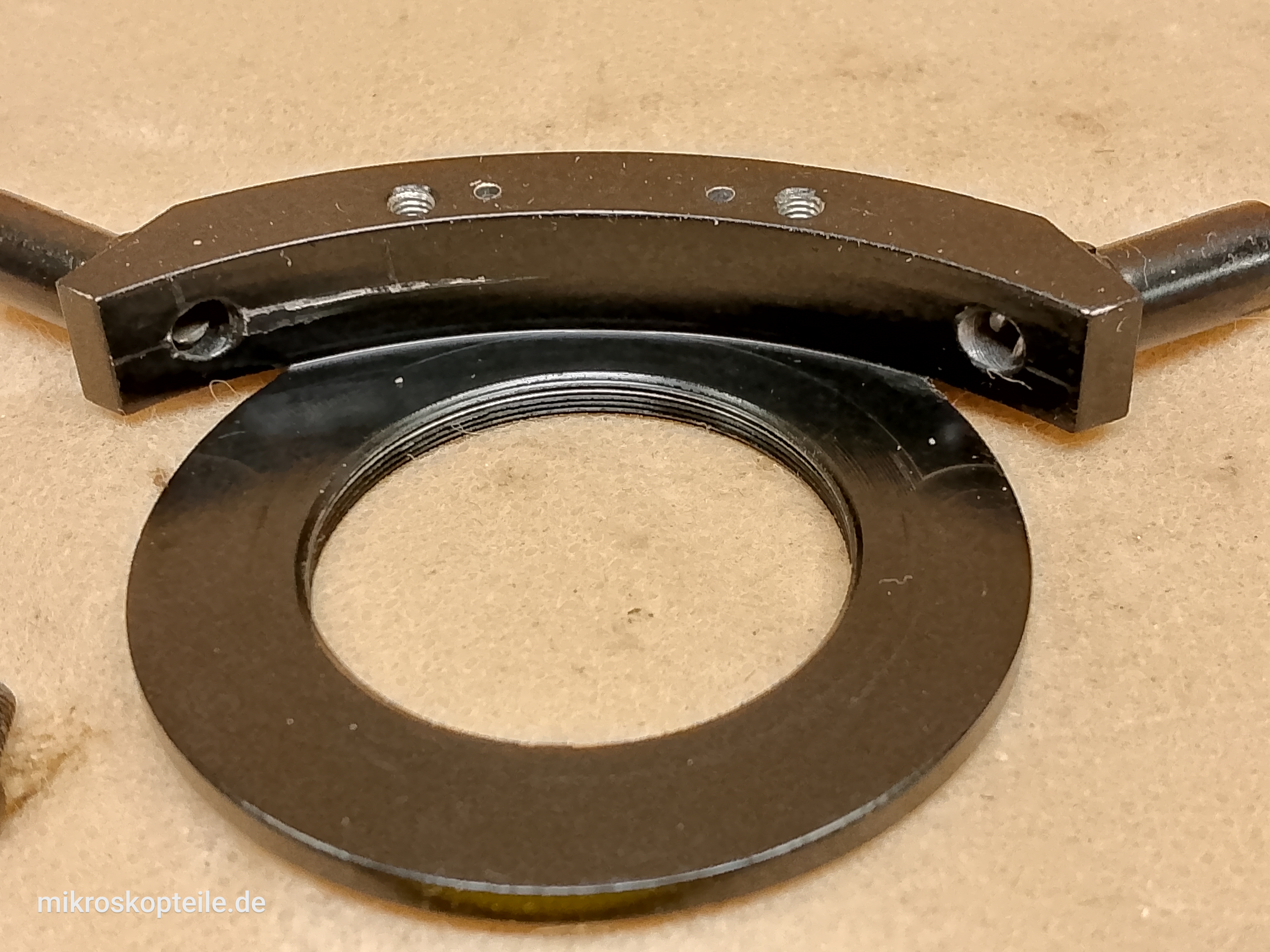

Mechanicznie moduł ten przykręca się do obudowy kondensora kontrastu fazowego PZO za pomocą dwóch śrub, które są dodatkowo blokowane dwoma trzpieniami - wszystkie te elementy znajdują się w komplecie z prezentowanym tutaj modułem centrującym.

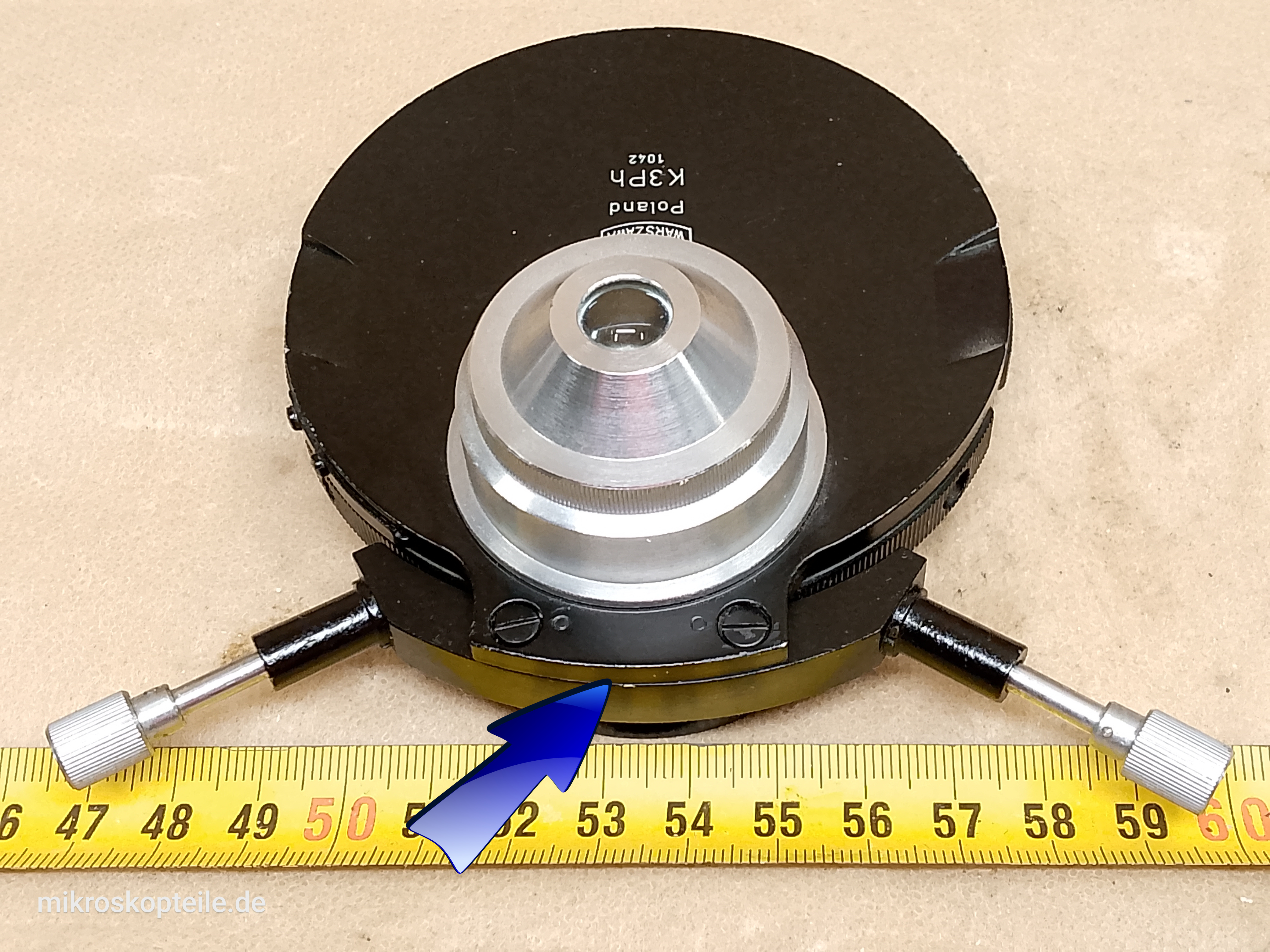

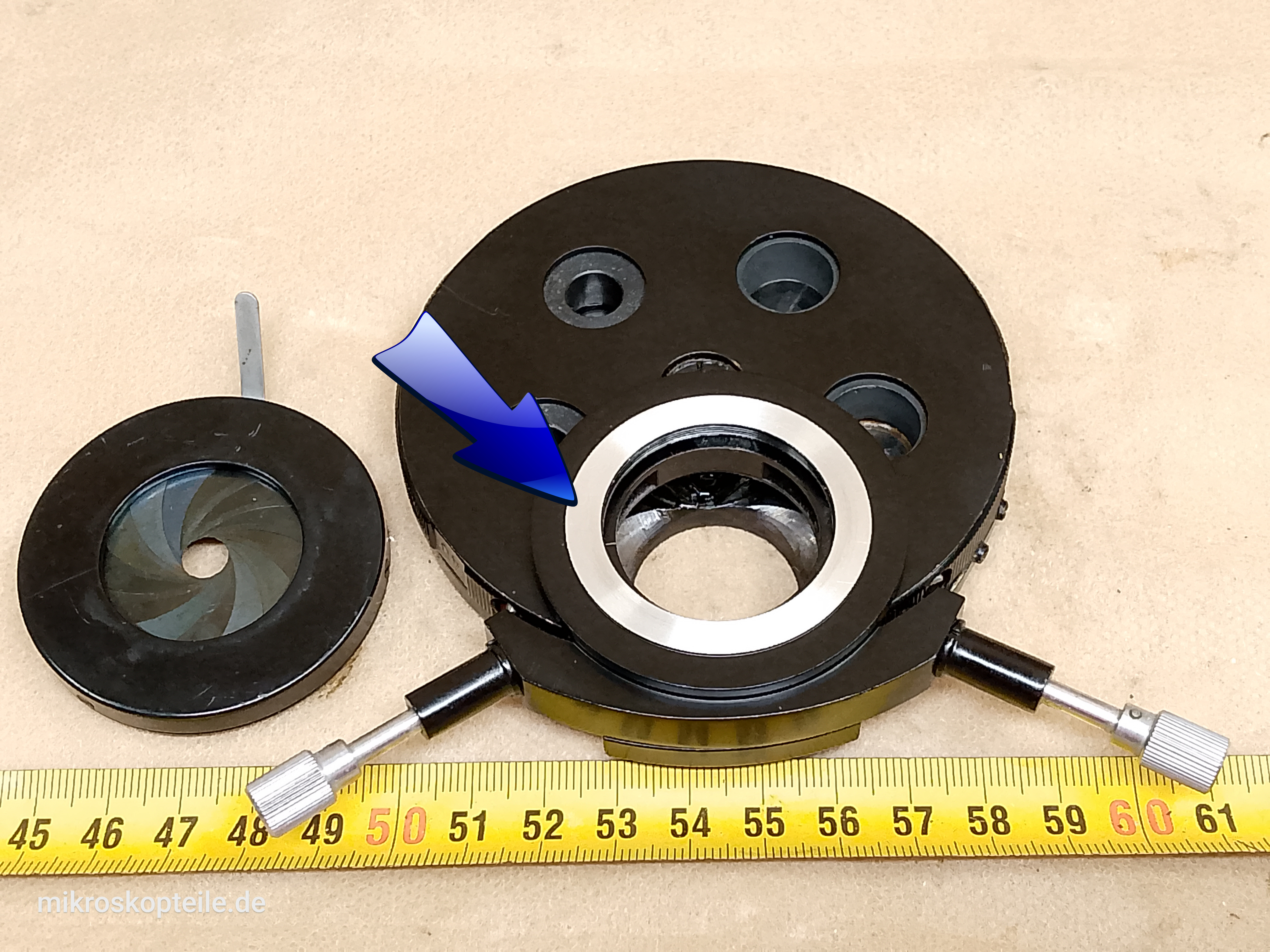

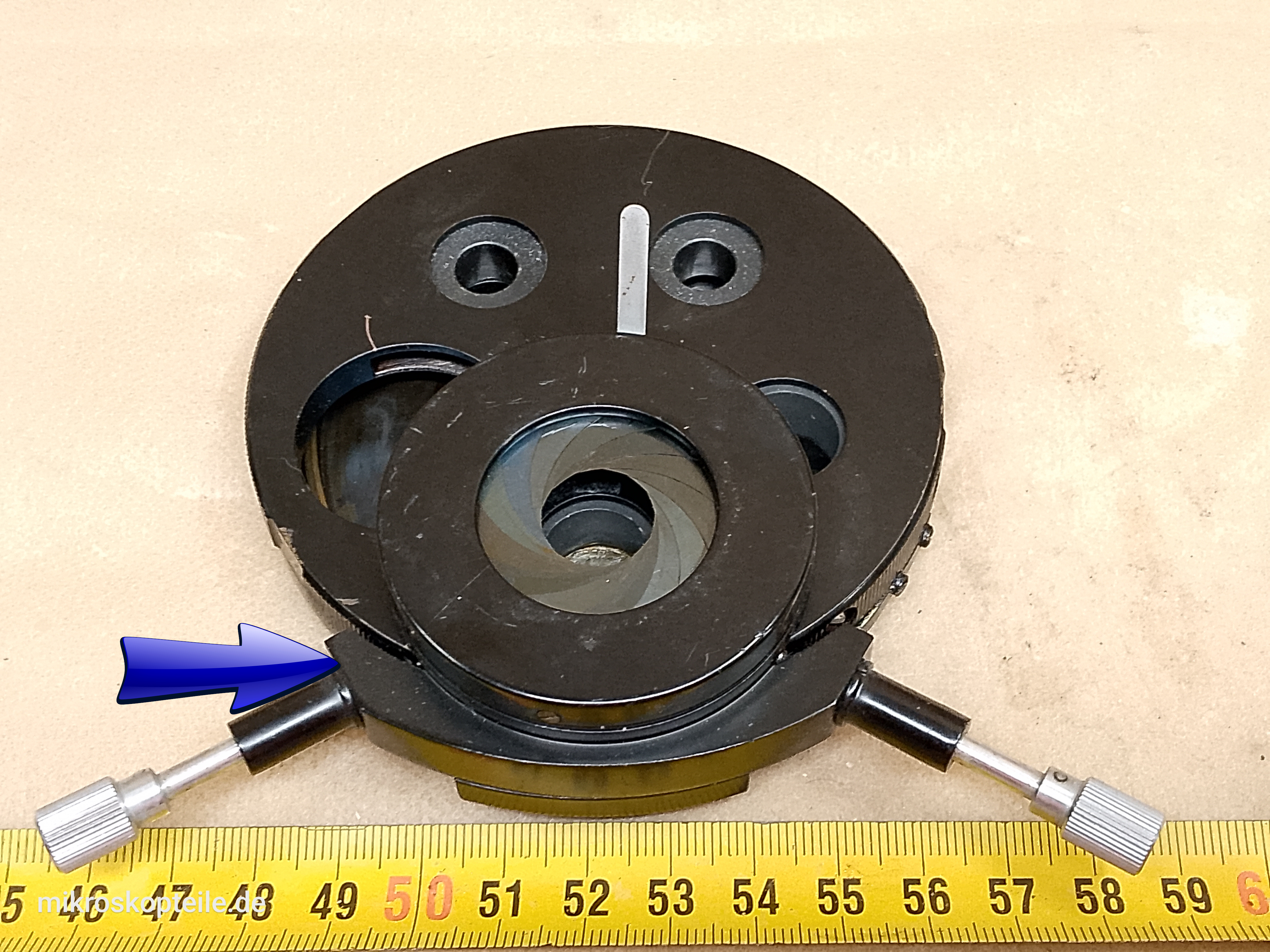

Na ostatnich zdjęciach w galerii widać kondensor PZO K3Ph i za pomocą strzałki jest pokazane, gdzie w kondensorze znajduje się ten element do centrowania przysłon fazowych. Pozwoli to na jednoznaczną identyfikację elementu. Na filmie w galerii video zaprezentowana jest motoryka elementów ruchomych, działanie sprężynek oraz to, jak obracają się kluczyki.

Kondensory kontrastu fazowego PZO często są montowane w mikroskopach innych producentów niż PZO, więc prezentowany tutaj element to nie jest część naprawcza do konkretnego modelu mikroskopu. Moduł ten pomoże naprawić kondensor kontrastu fazowego - niezależnie od tego, w jakim modelu mikroskopu i jakiego producenta on pracuje.

Do czego jest ta część potrzebna?

• jako część serwisową do naprawy kondensora kontrastu fazowego firmy PZO
• jeśli uszkodzisz lub zgubisz kluczyki do centrowania przysłon fazowych w kondensorze kontrastu fazowego

Do jakiej kategorii należy ta część?

Klucze i narzędzia [ link ] [Inne Klucze i narzędzia]

Kto jest producentem tej części?

• PZO - Polskie Zaklady Optyczne [ link ] [Inne PZO]
• PZO Warszawa
• PZO Poland
• PZO Warszawa Poland

Z jakiego mikroskopu pochodzi ta część?

Mikroskop PZO Biolar [ link ] [Inne z Biolar]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• PZO PZO K3Ph Phase Contrast Microscope Condenser (K4Ph, K3Ph1)
• PZO Biolar
• PZO MB-30
• PZO MB 30S
• PZO KS condenser
• PZO K3PhZ condenser
