Opis tej części:

Gniazdo mocowania głowicy do statywu mikroskopu odwróconego Carl Zeiss ICM 405 / IM 35.

Jest to pierścieniowe złącze typu żeńskiego, do którego mocuje się głowicę mikroskopową. Nie ma różnicy, czy montuje się w tym miejscu głowicę dwuokularową czy trino.

- wewnętrzna średnica tego uchwytu głowicy wynosi 44 mm
- ten pierścień mocuje się do statywu mikroskopu za pomocą trzech śrub

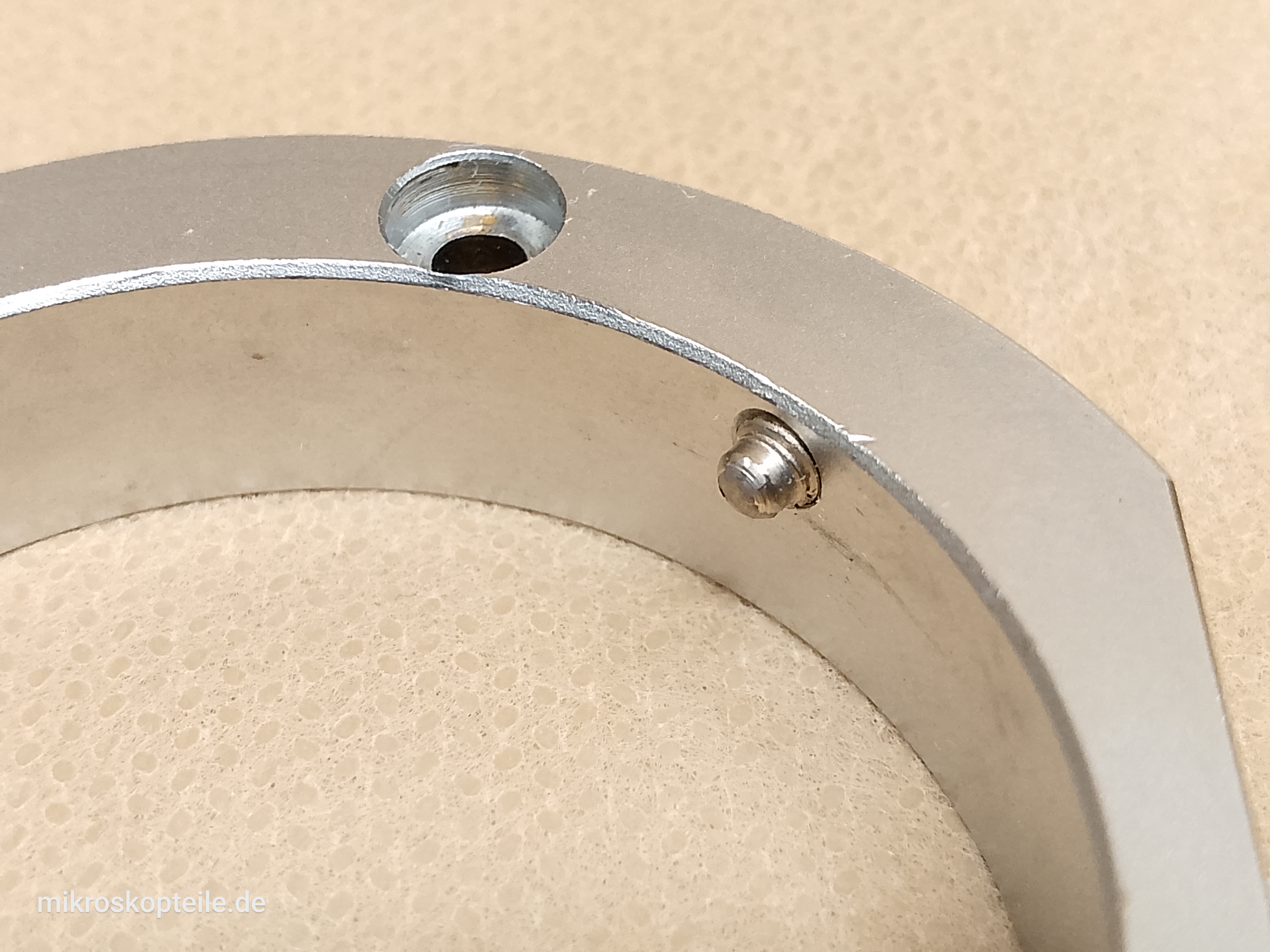

- w pierścieniu tym znajdują się dwie małe śruby, które jednocześnie centrują głowicę, jak i mocują ją, gdyż wchodzą we wcięcie jaskółczego ogona głowicy mikroskopowej
- dzięki tym śrubom do pierścienia można zamontować głowice o średnicy jaskółczego ogona od 42,5 mm do 44 mm

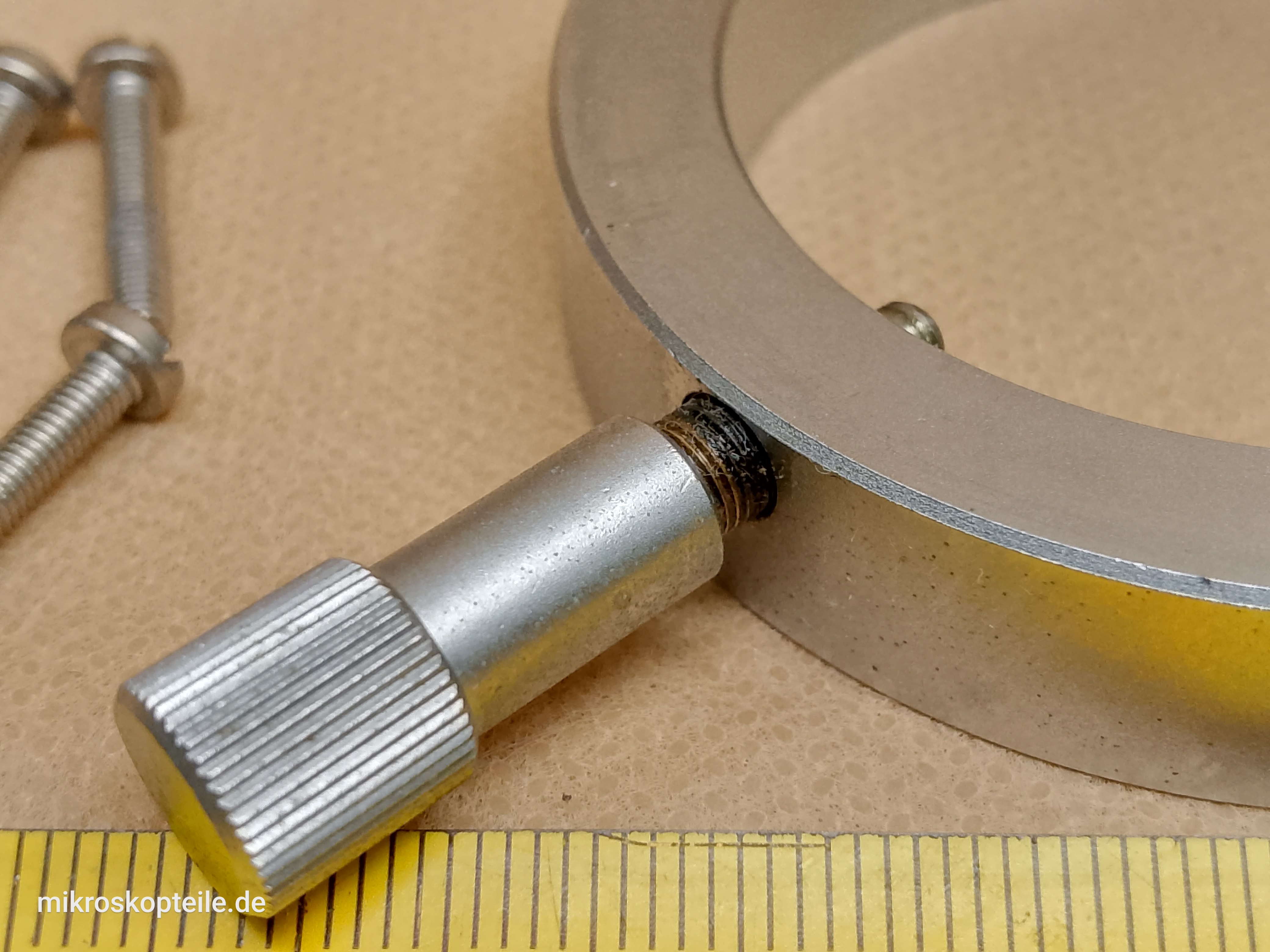

- główną, sprężynową śrubę dociskową

Ten uchwyt głowicy został wymontowany z mikroskopu Carl Zeiss ICM 405, ale pasuje również do modelu IM 35.

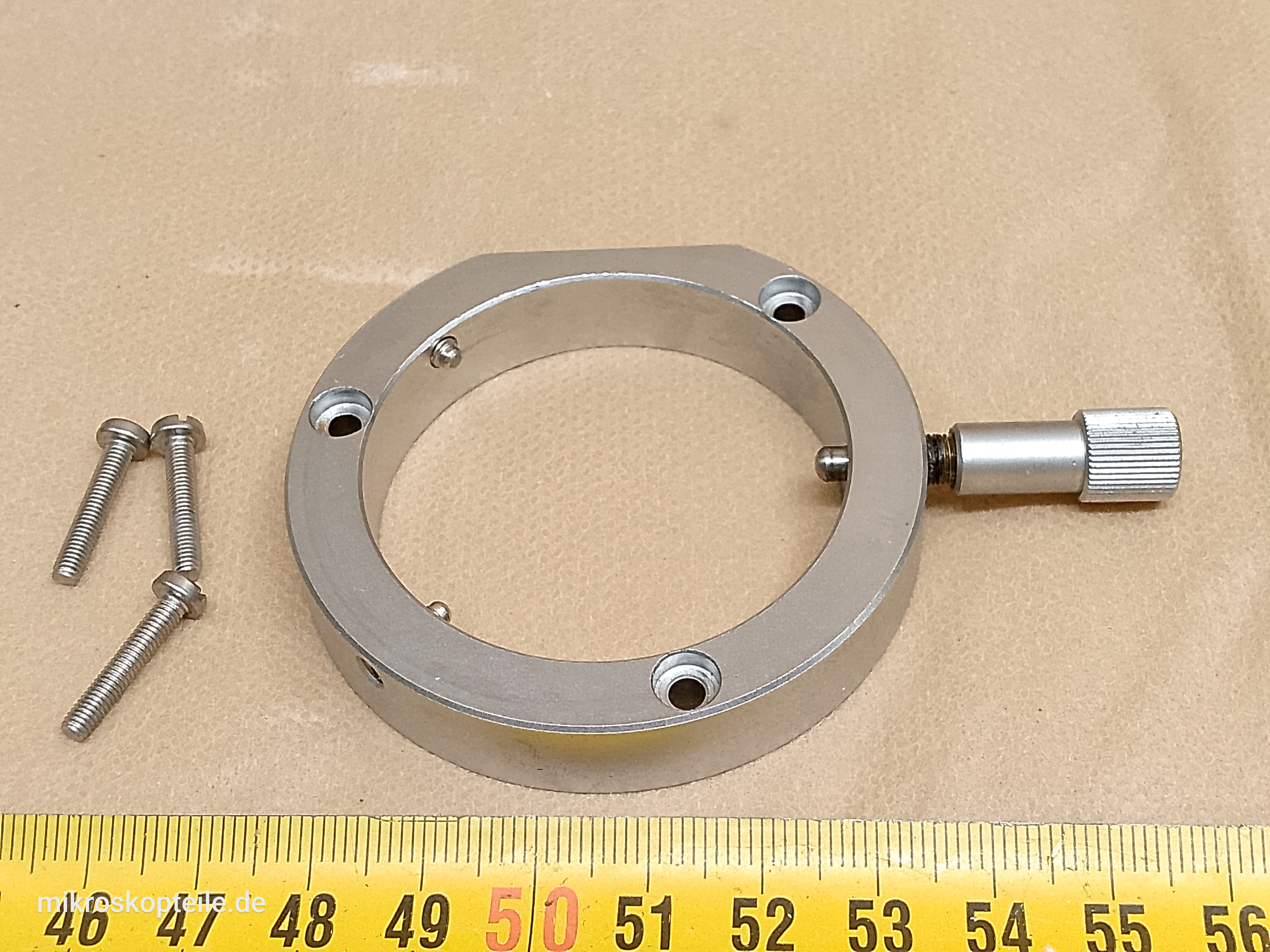

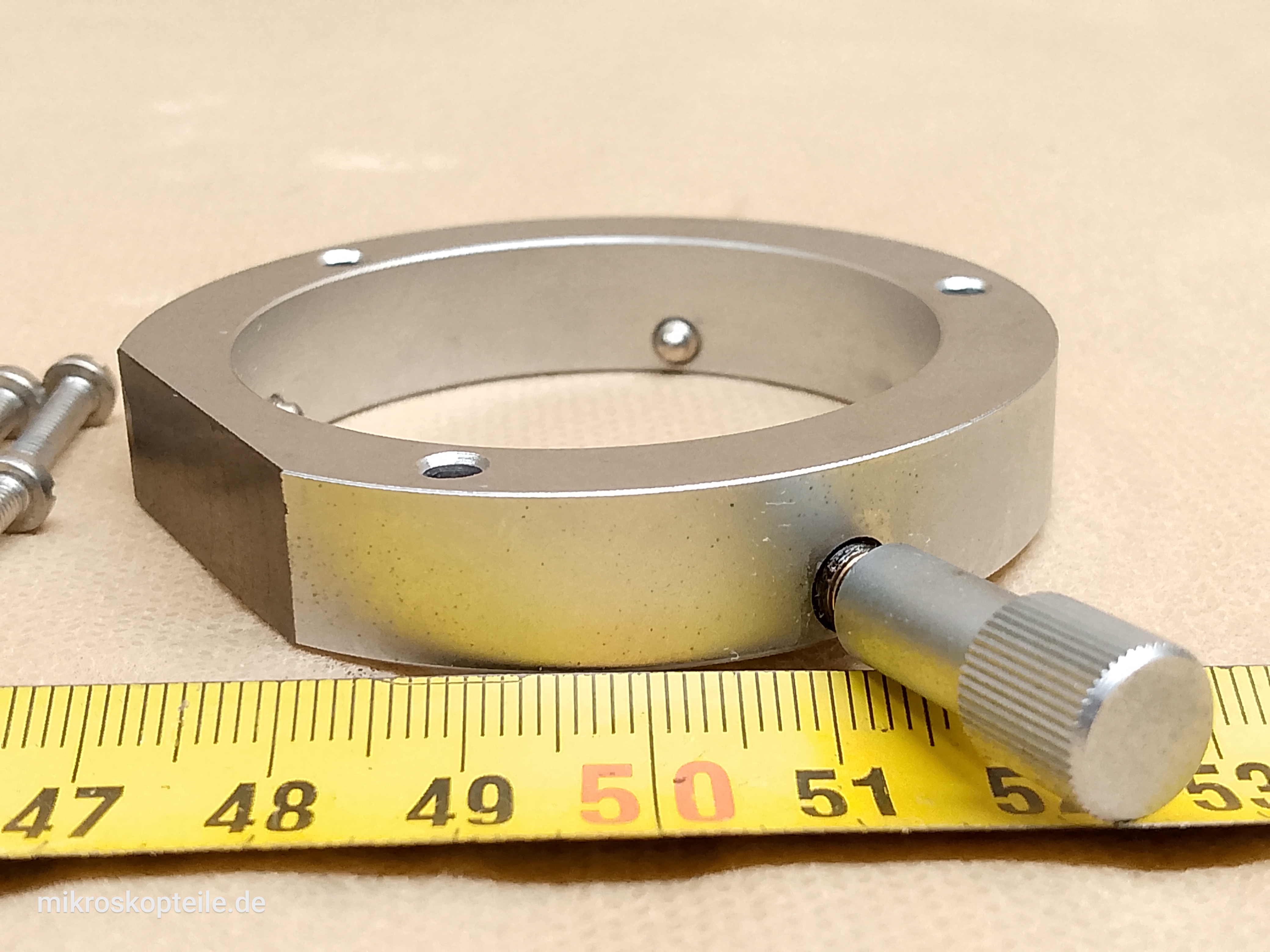

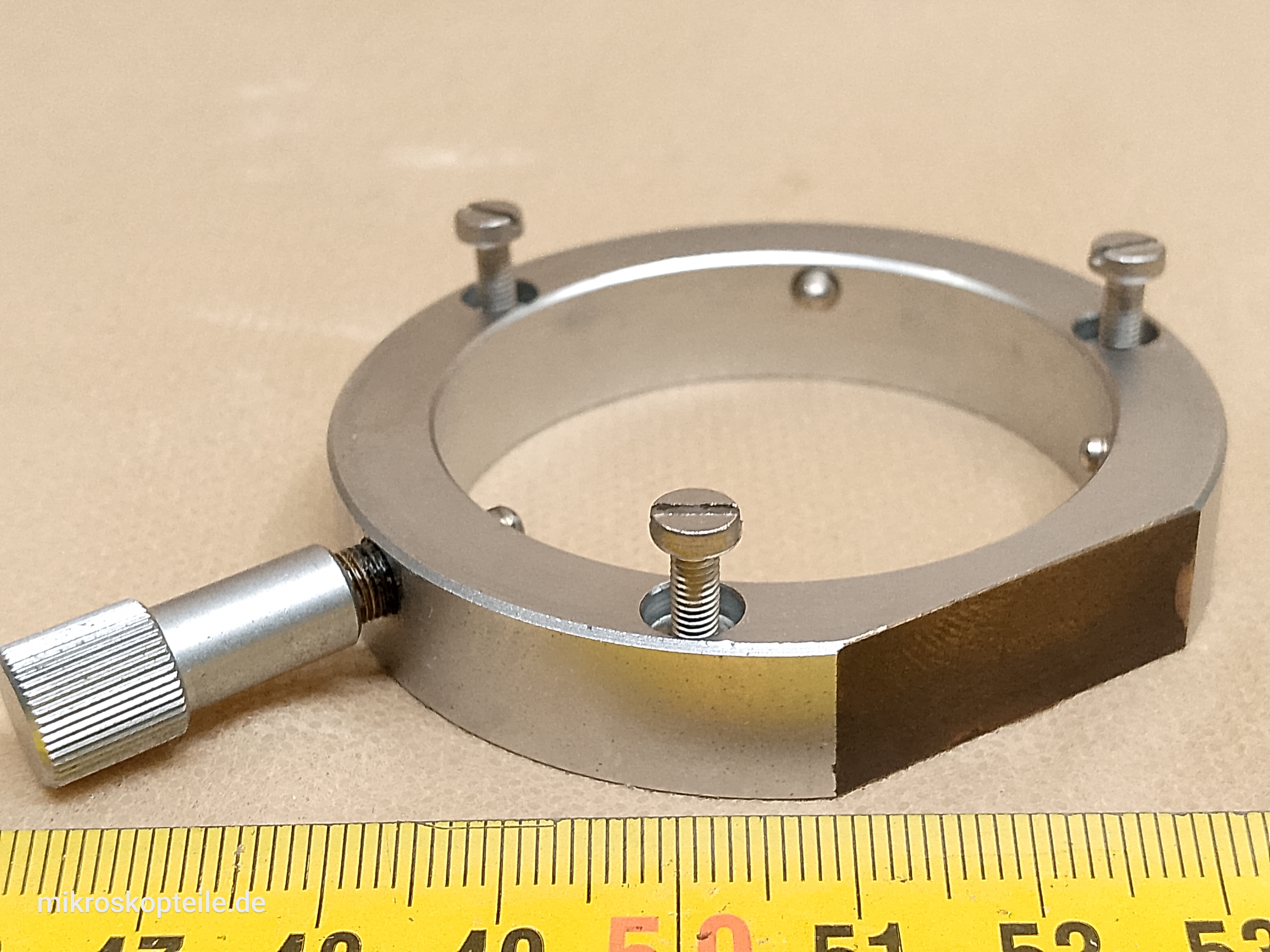

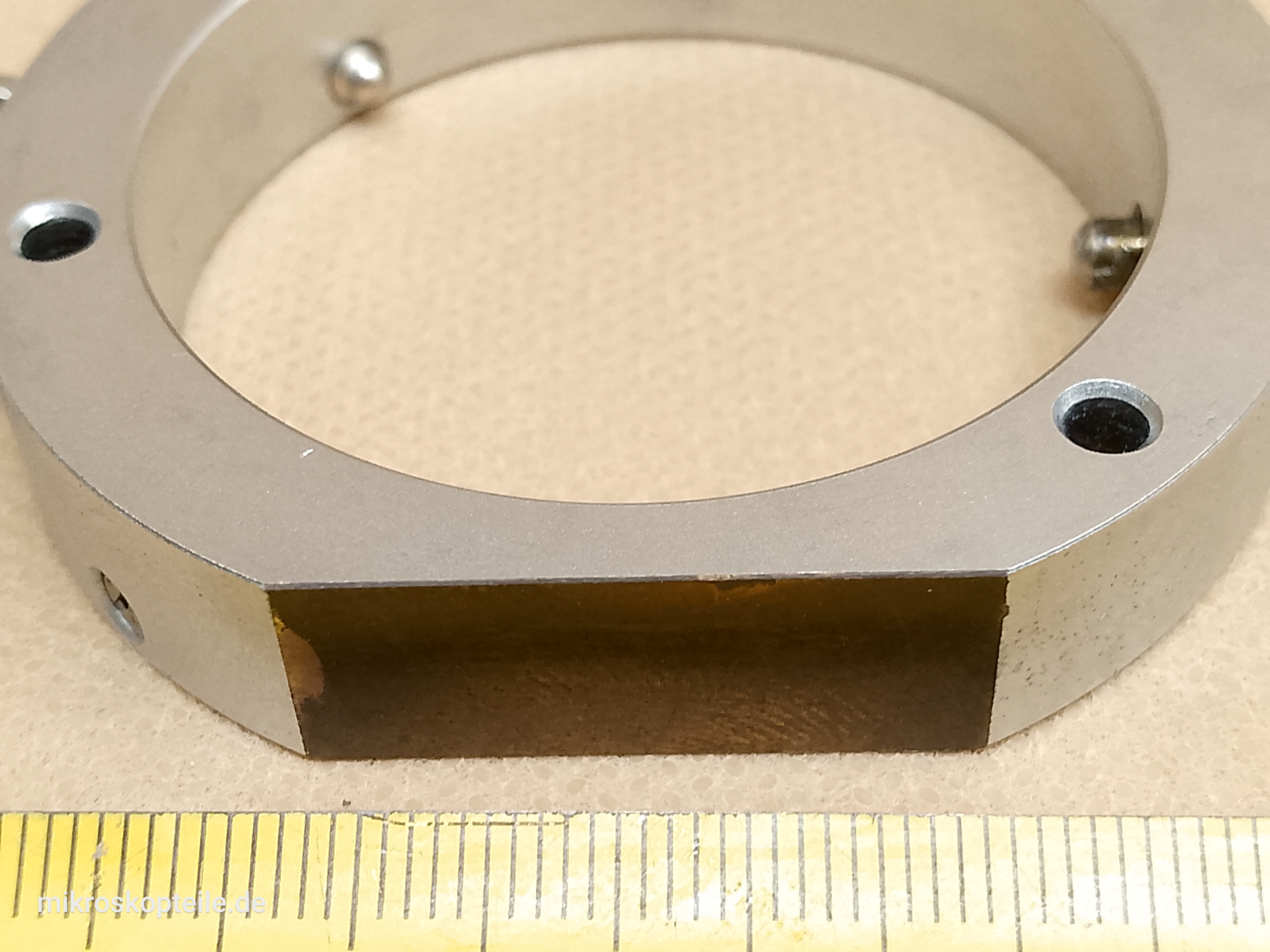

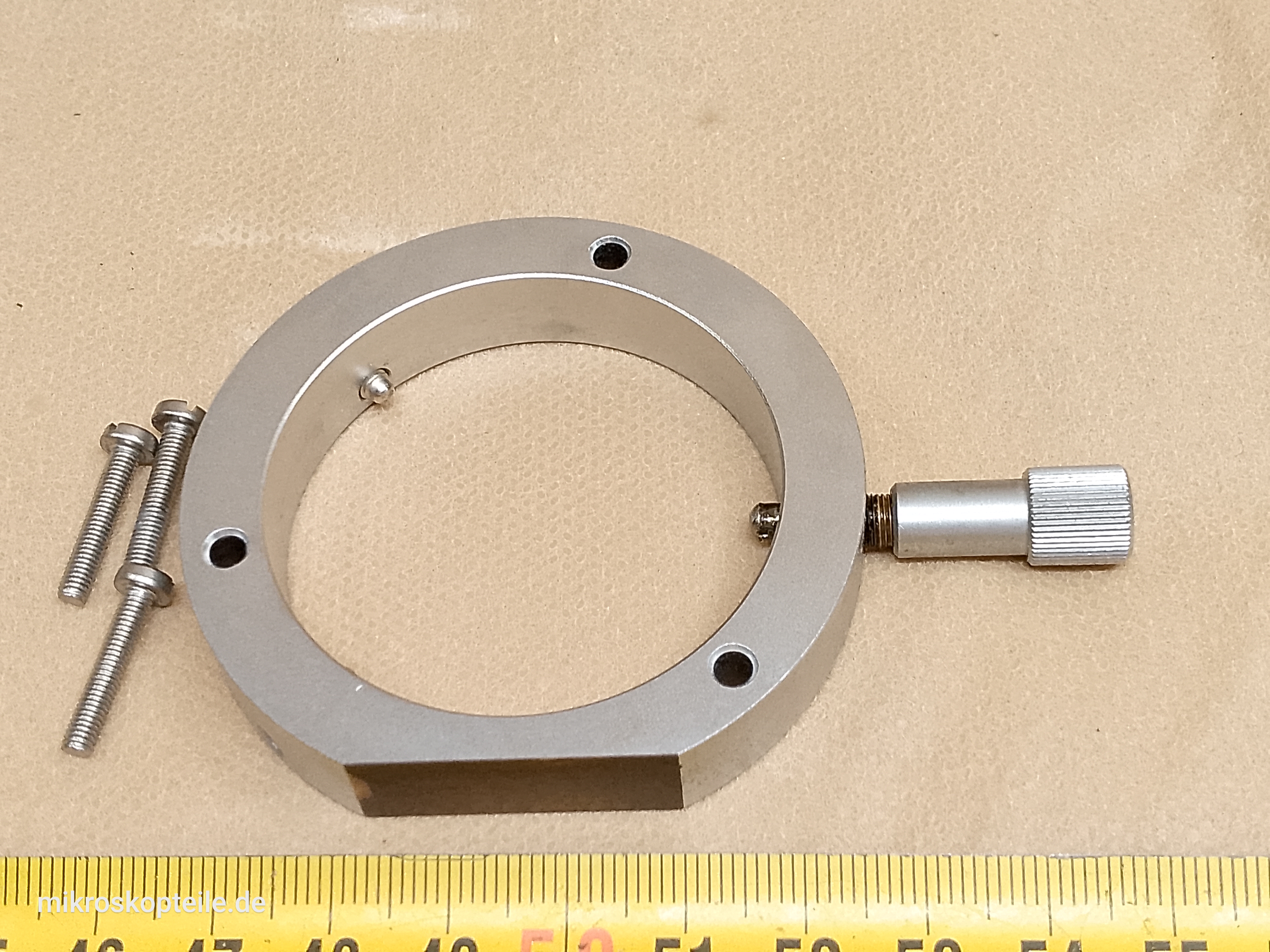

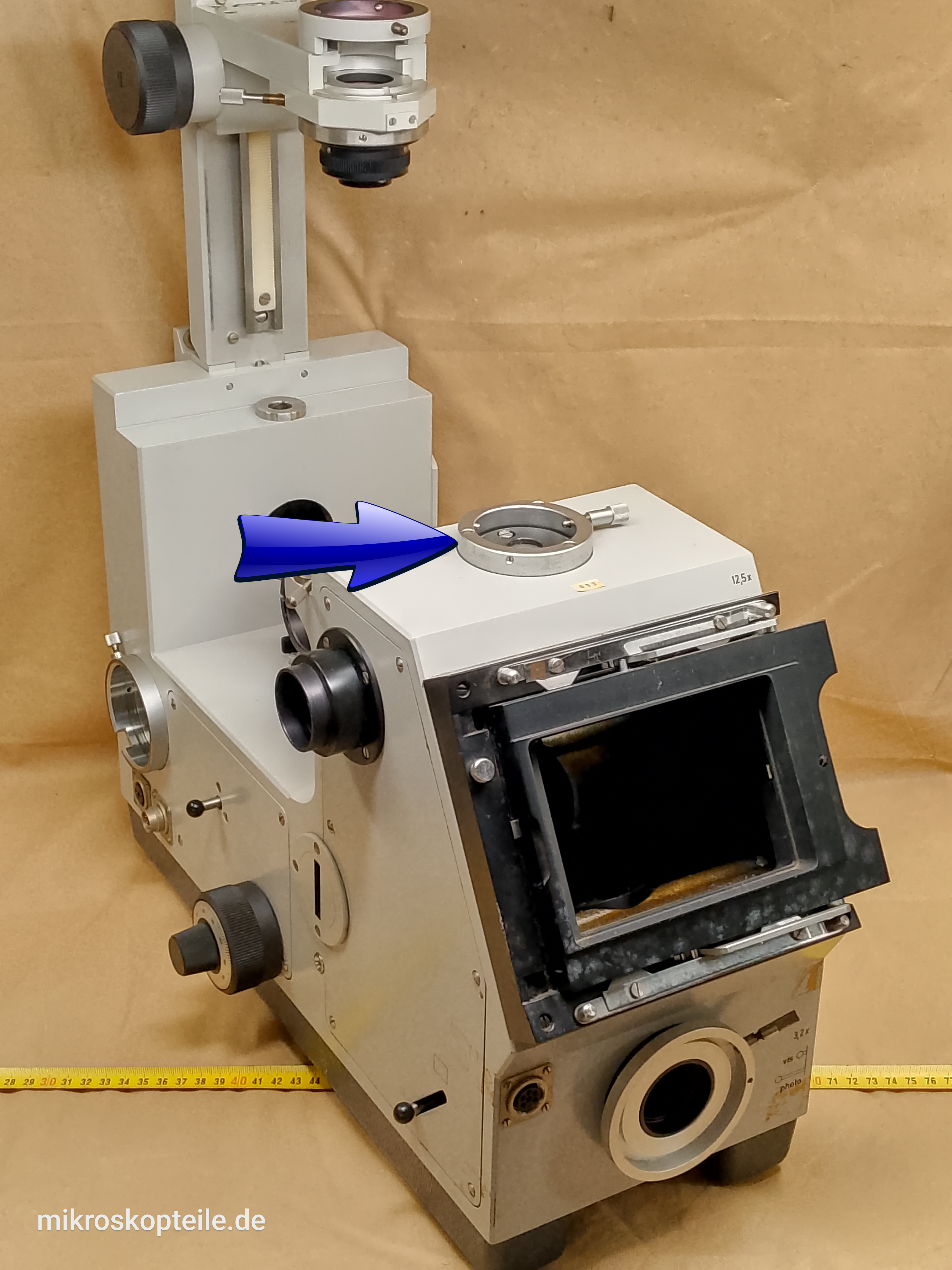

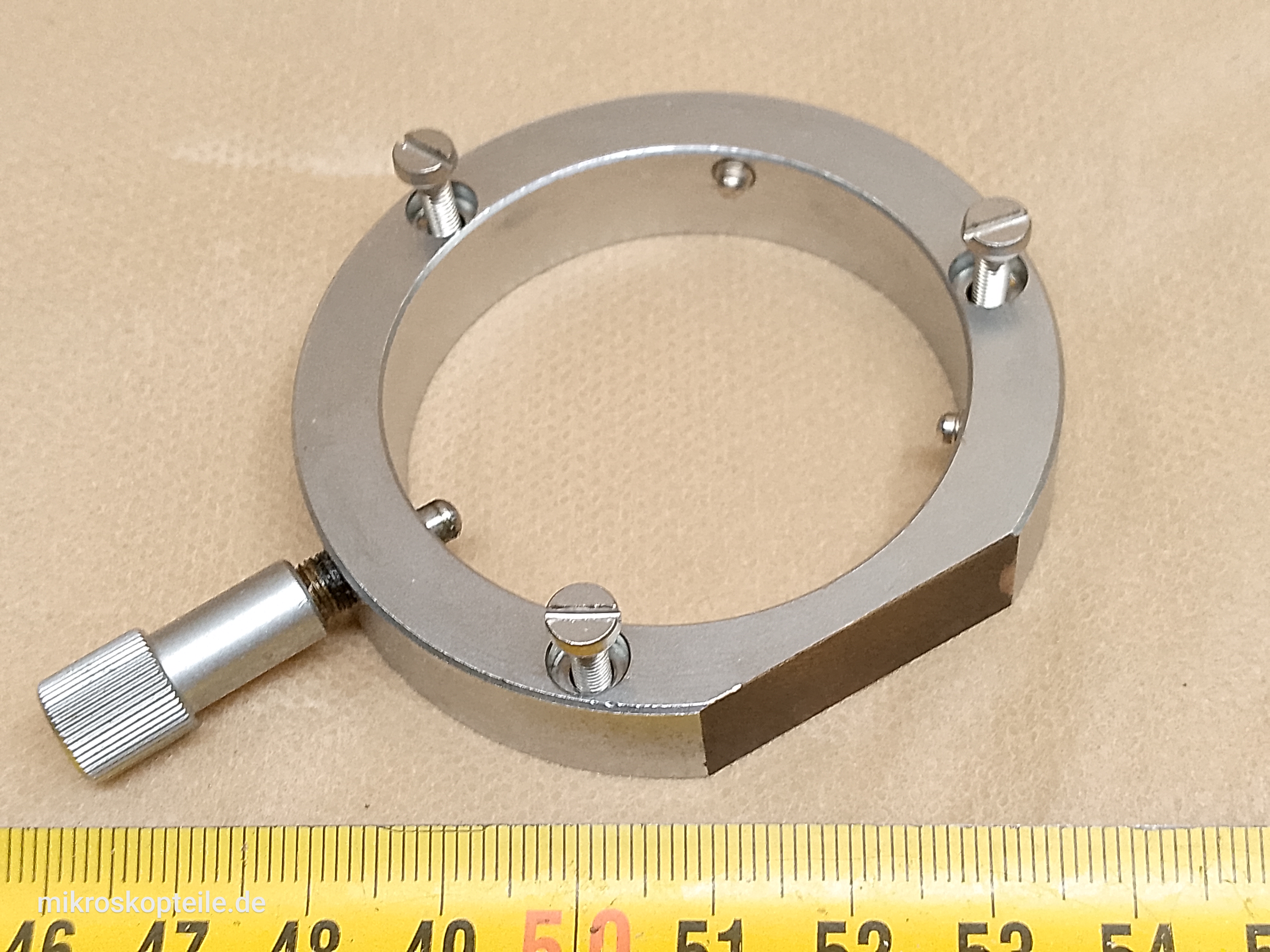

Na zdjęciach widać wymiary i dokładny wygląd tego elementu z wielu ujęć. Dodatkowo, na ostatnim zdjęciu widać dokładnie, gdzie w mikroskopie znajduje się ten uchwyt.

Do czego jest ta część potrzebna?

• jeśli w Twoim mikroskopie brakuje uchwytu mocującego głowicę
• jeśli posiadasz mikroskop z takim pierścieniem mocującym głowicę, ale jest uszkodzony lub w bardzo złym stanie, np. uszkodziły się śruby centrujące lub główna śruba mocująca głowicę
• jeśli chcesz w innym mikroskopie dokonać przeróbki DIY i podłączyć głowicę Zeiss, ale najpierw musisz mieć pierścień mocujący głowice Zeiss (Oberkochen, West Germany)

Do jakiej kategorii należy ta część?

Uchwyty głowic [ link ] [Inne Uchwyty głowic]

Kto jest producentem tej części?

• Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Zeiss ICM 405 [ link ] [Inne z ICM 405]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Zeiss IM 35
• Zeiss ICM 405
