Zeiss ICM 405 adapter PN 471778 mikroskopowego aparatu fotograficznego - galeria zdjęć

Opis tej części:

Adapter (przejściówka) do zamocowania aparatu fotograficznego do mikroskopu odwróconego Carl Zeiss ICM 405.

Adapter ten mocuje się w gnieździe umieszczonym na dole przedniego panelu korpusu mikroskopu (patrz ostatnie zdjęcie w galerii). Jest to wymienny element - producent zapewnia różne adaptery umożliwiające podłączenie różnych aparatów fotograficznych w tym miejscu.

Podstawowe parametry tego adaptera:
Producent: Carl Zeiss (Oberkochen, West Germany)

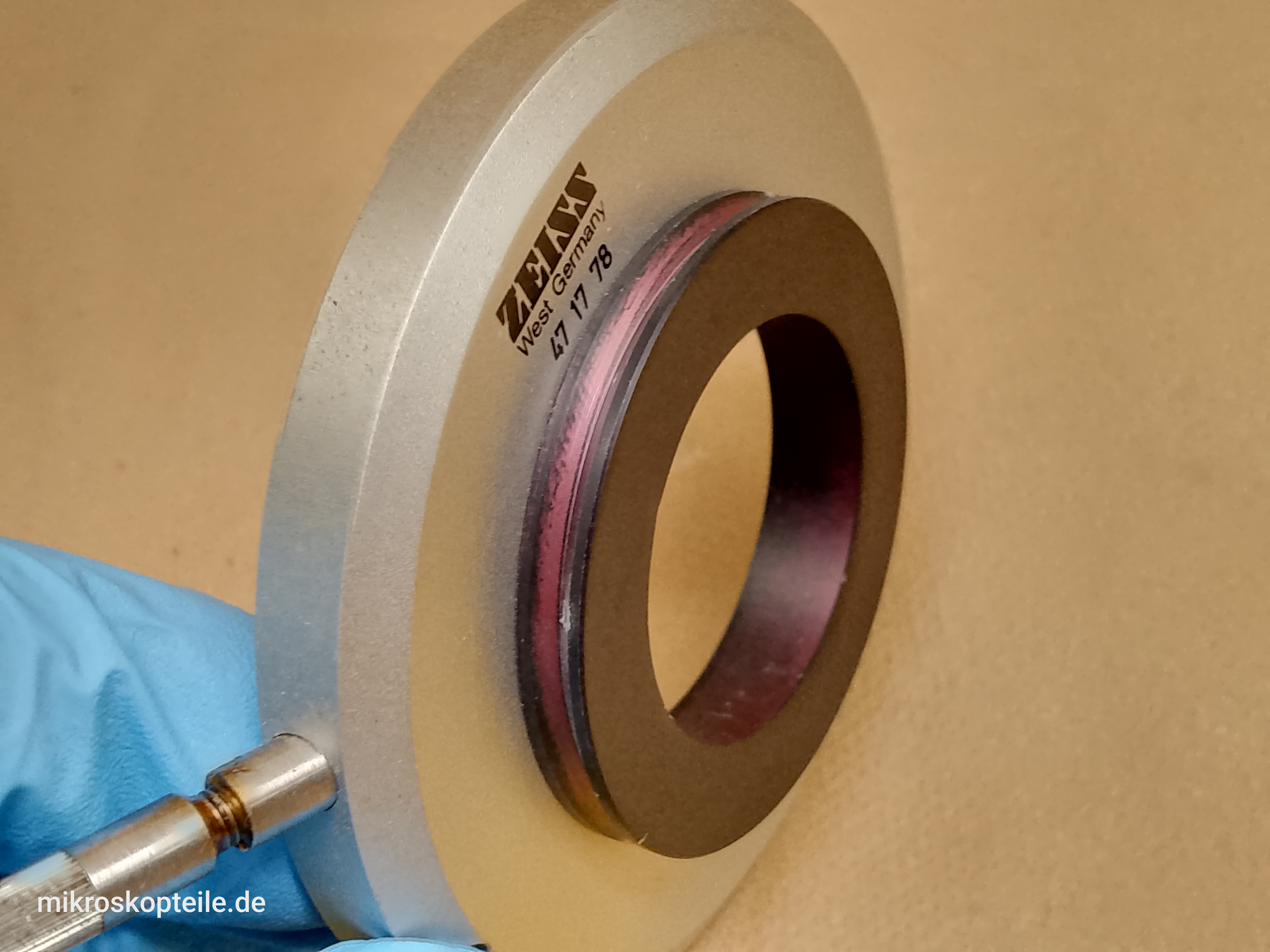

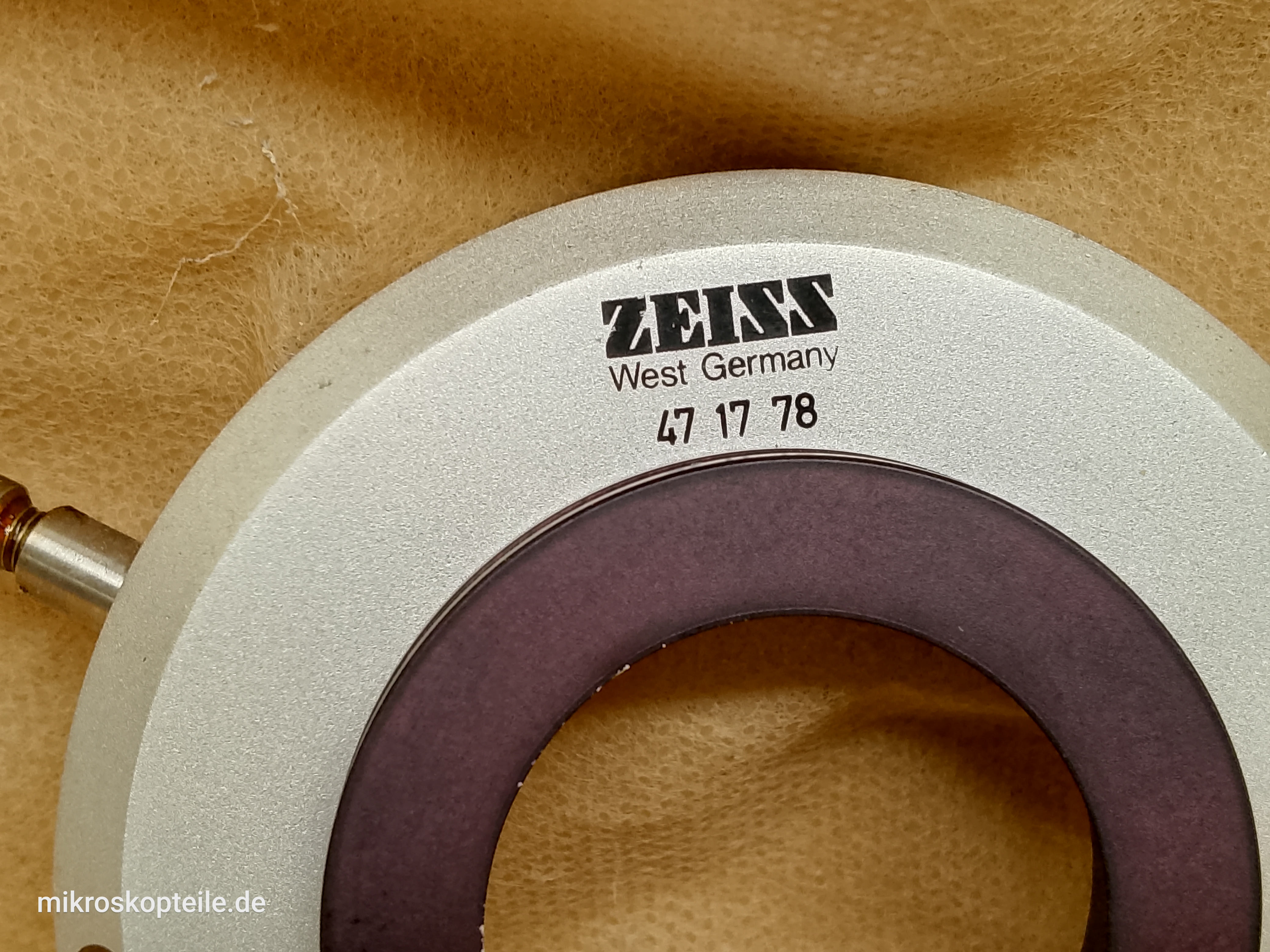

Numer katalogowy: 47 17 78 (inny zapis: 471778)

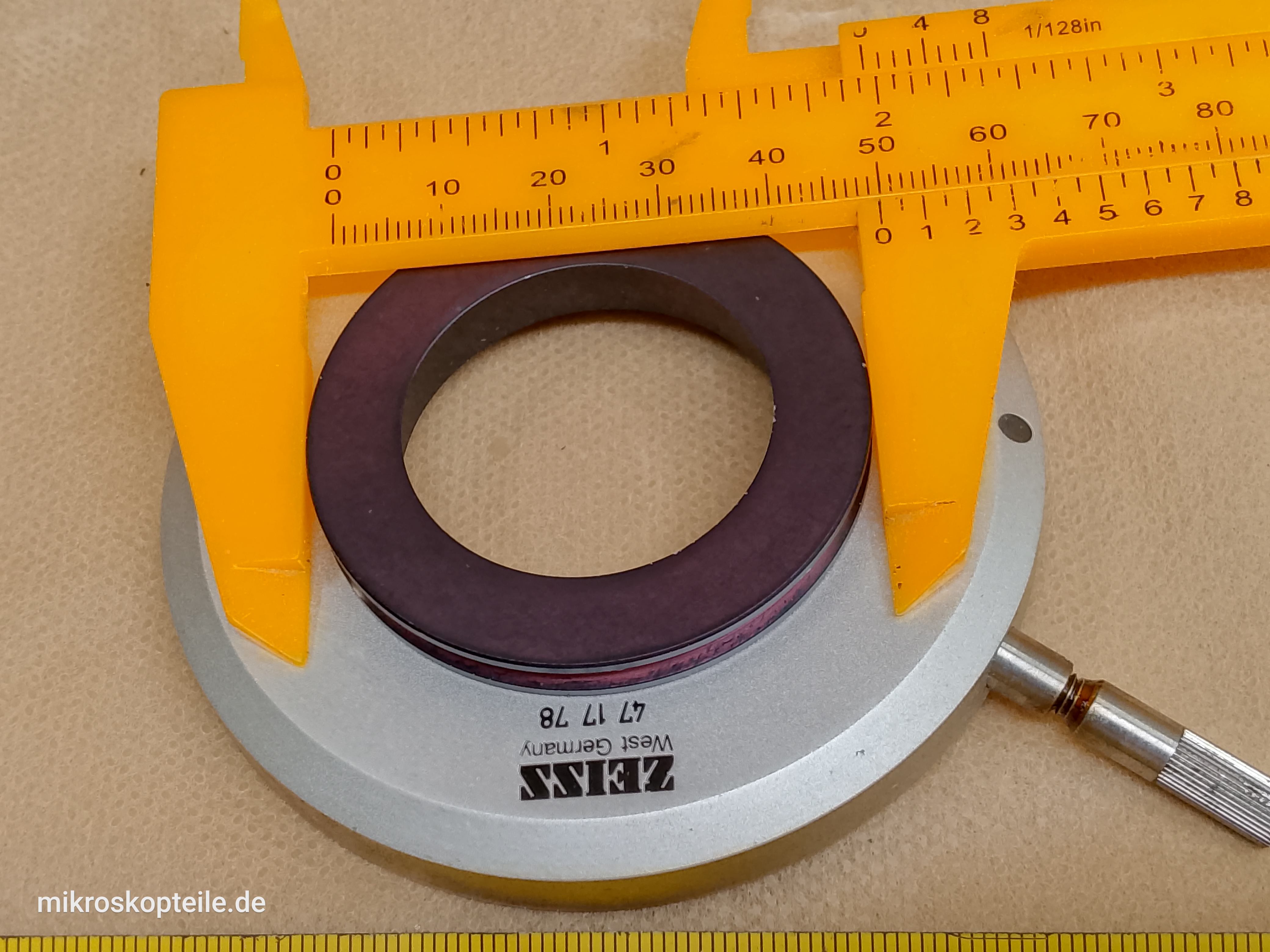

Mocowanie do obudowy mikroskopu: pierścień w kształcie jaskółczego ogona o średnicy 50 mm

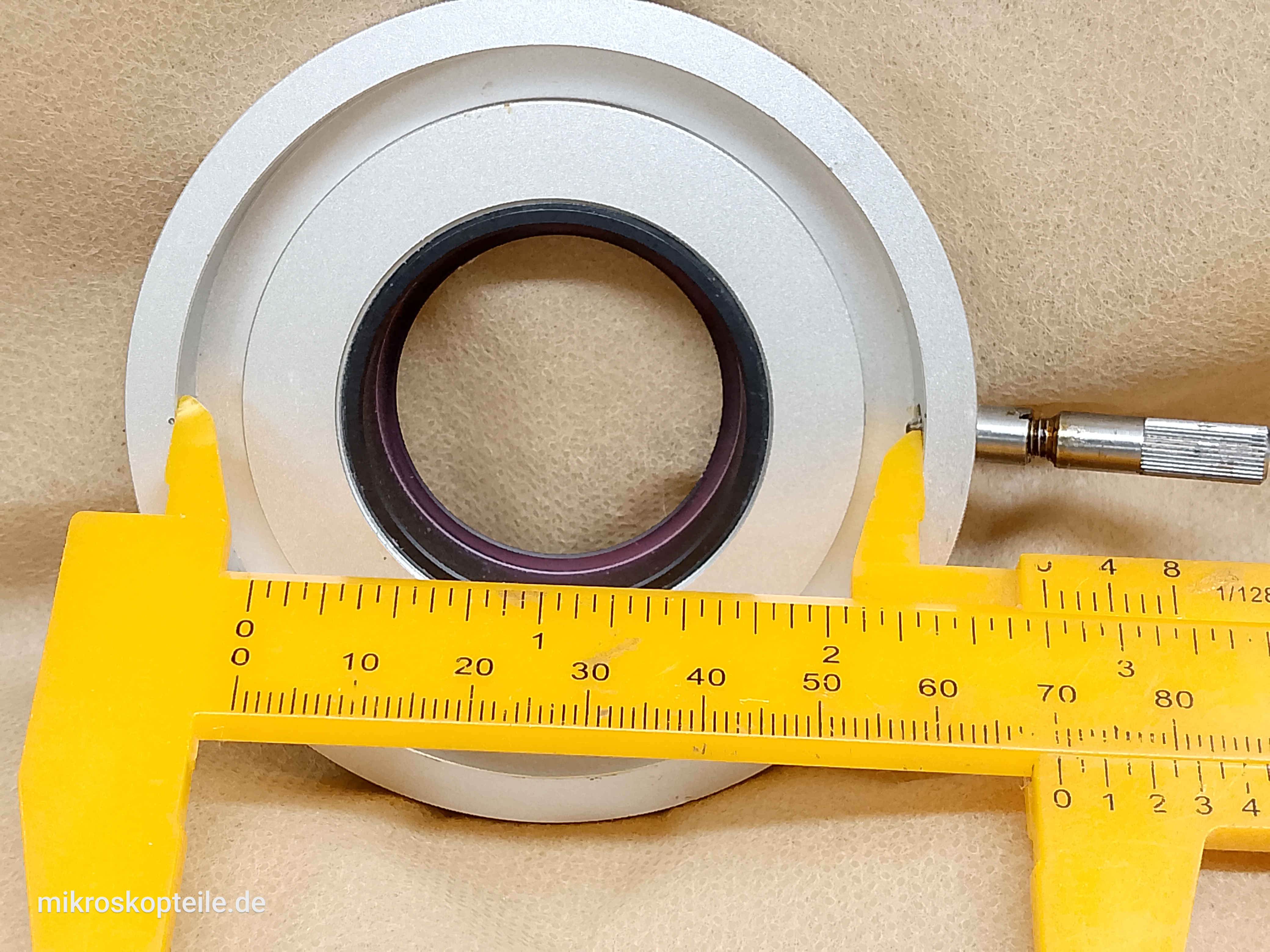

Mocowanie aparatu do adaptera: pierścień o średnicy wewnętrznej 70 mm

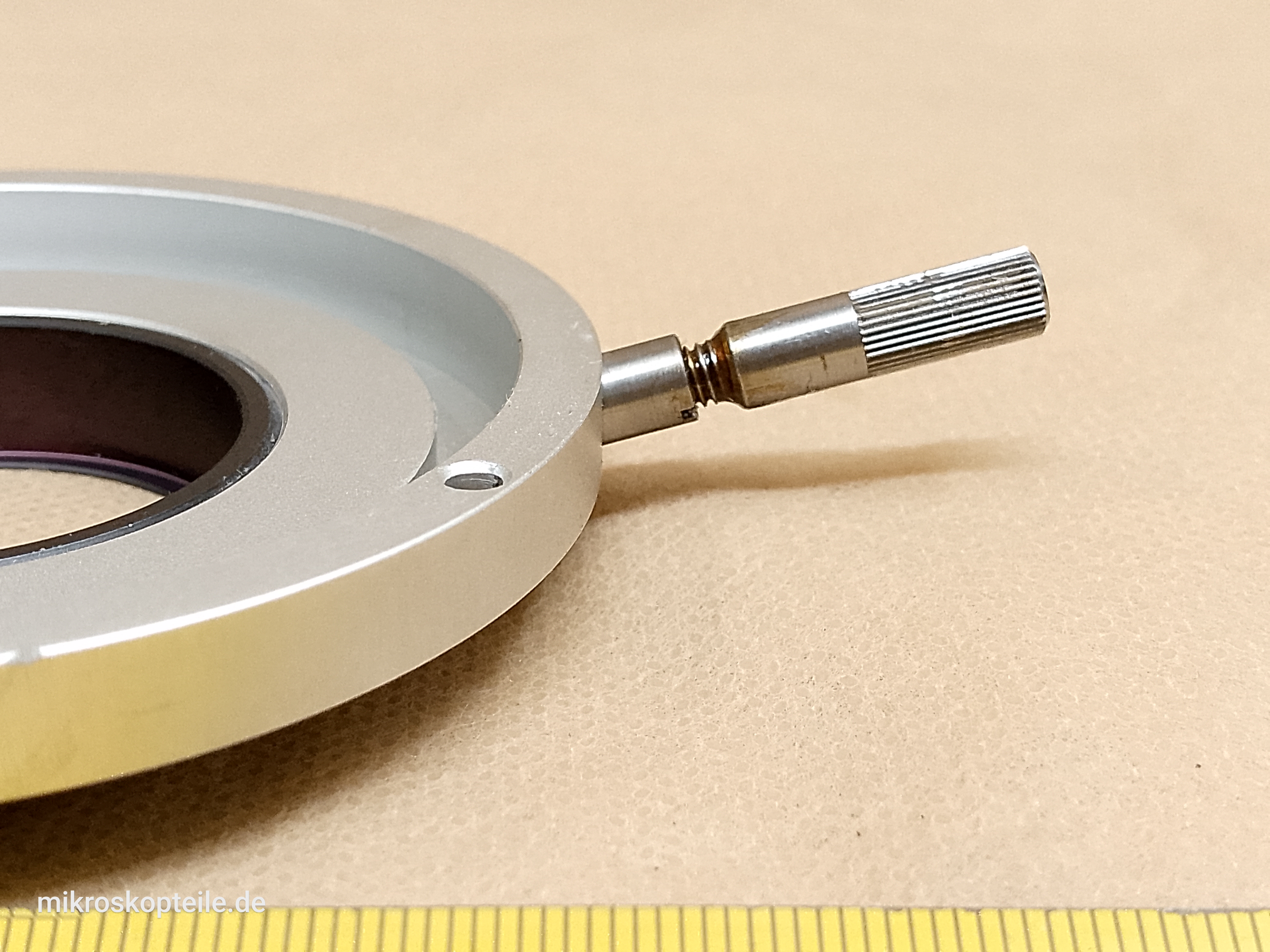

Śruba dociskowa: tak, jest śruba, którą dokręca się aparat fotograficzny

Ten uchwyt aparatu fotograficznego został wymontowany z mikroskopu Carl Zeiss ICM 405, ale pasuje do dowolnego mikroskopu z pasującym złączem montażowym. Oryginalnie zamocowany w nim był analogowy aparat fotograficzny Zeiss M35.

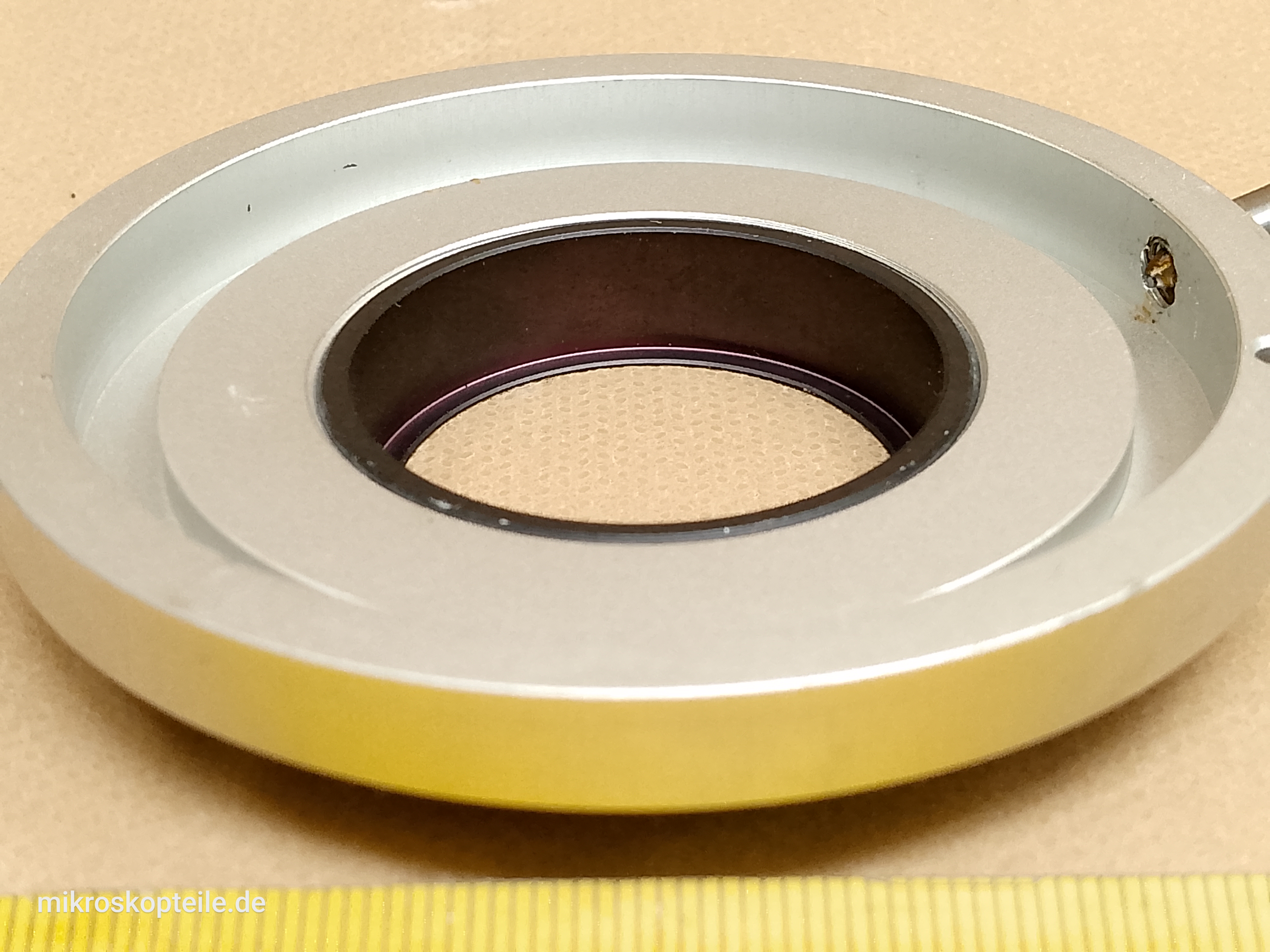

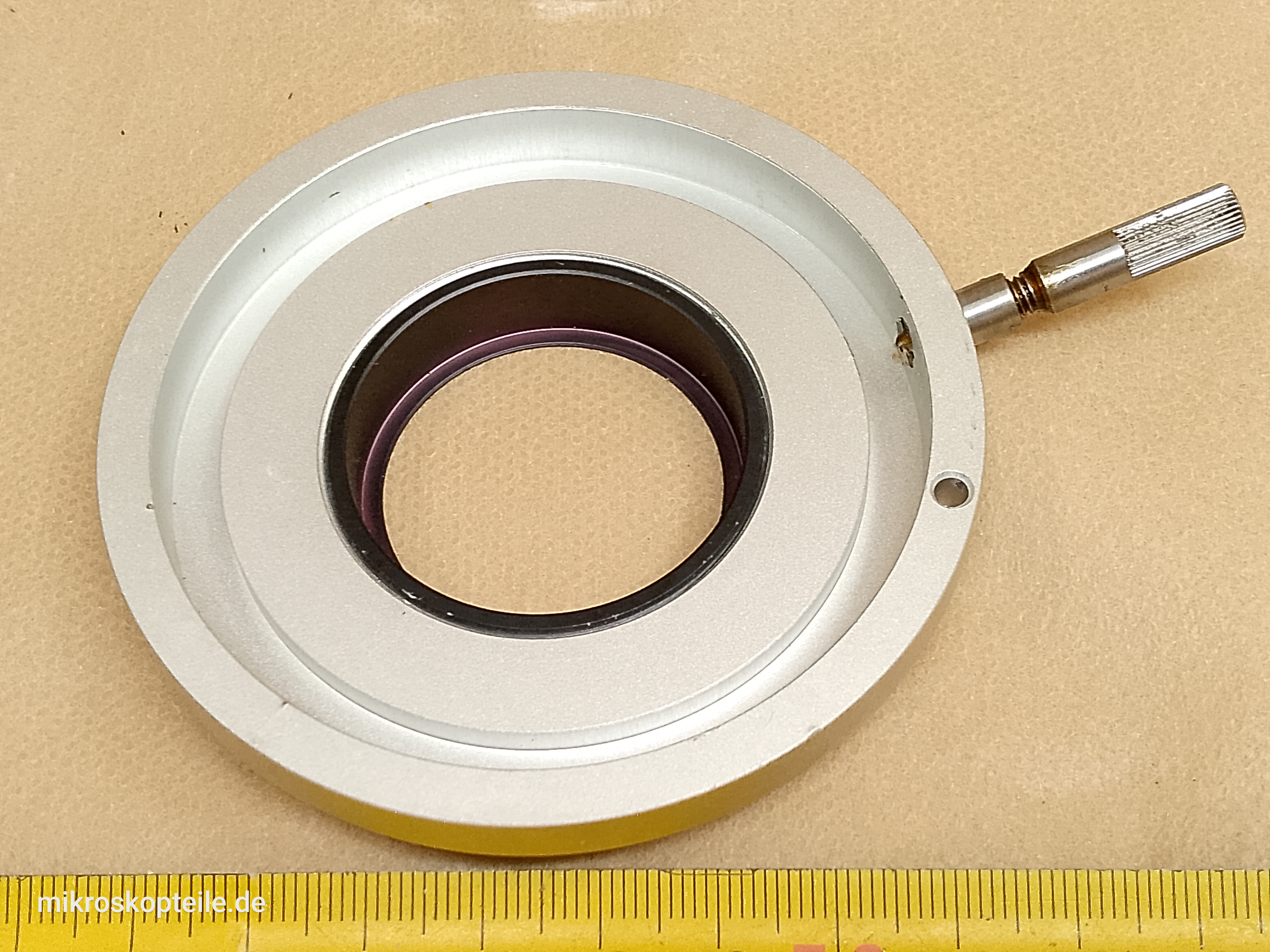

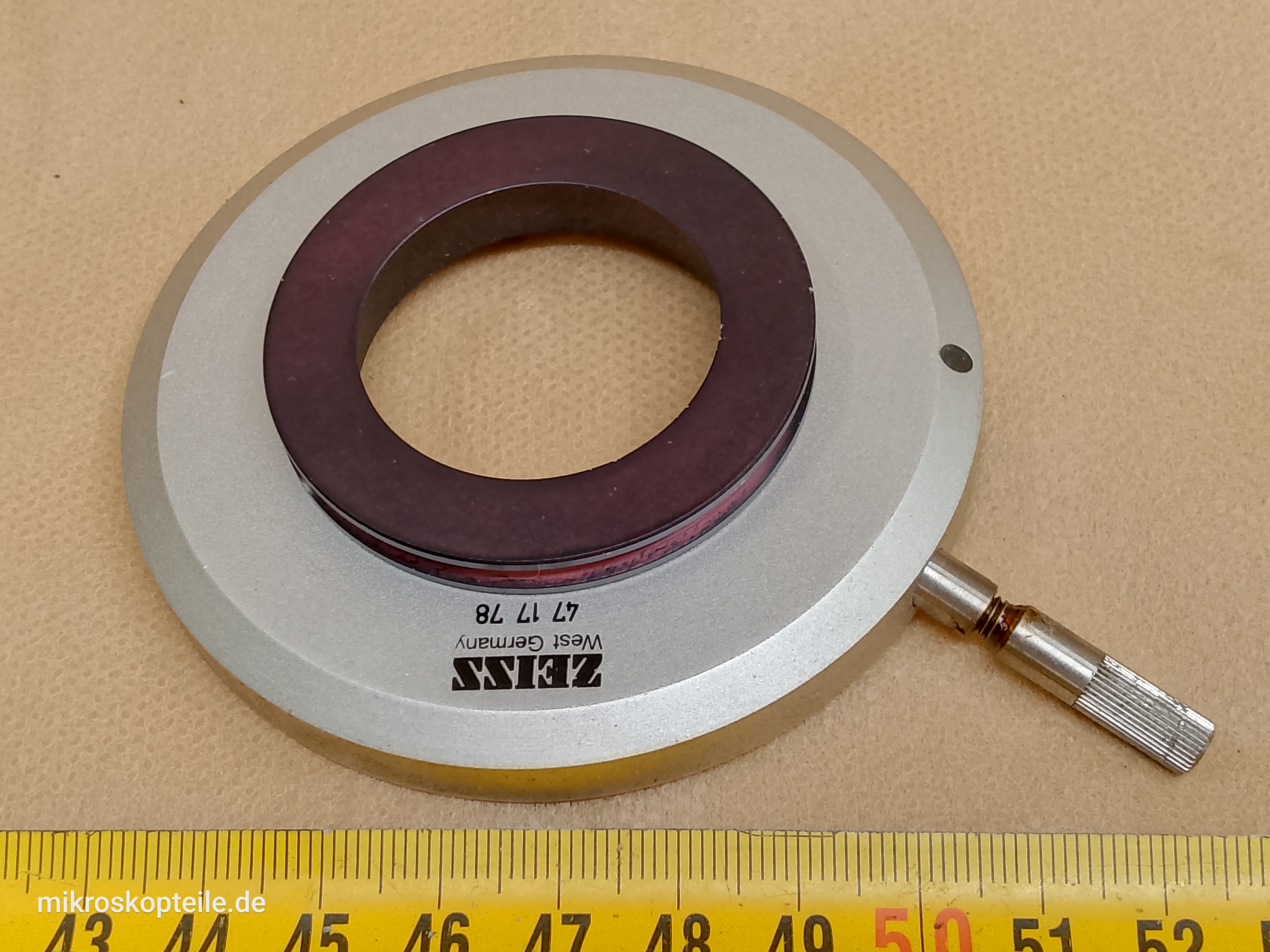

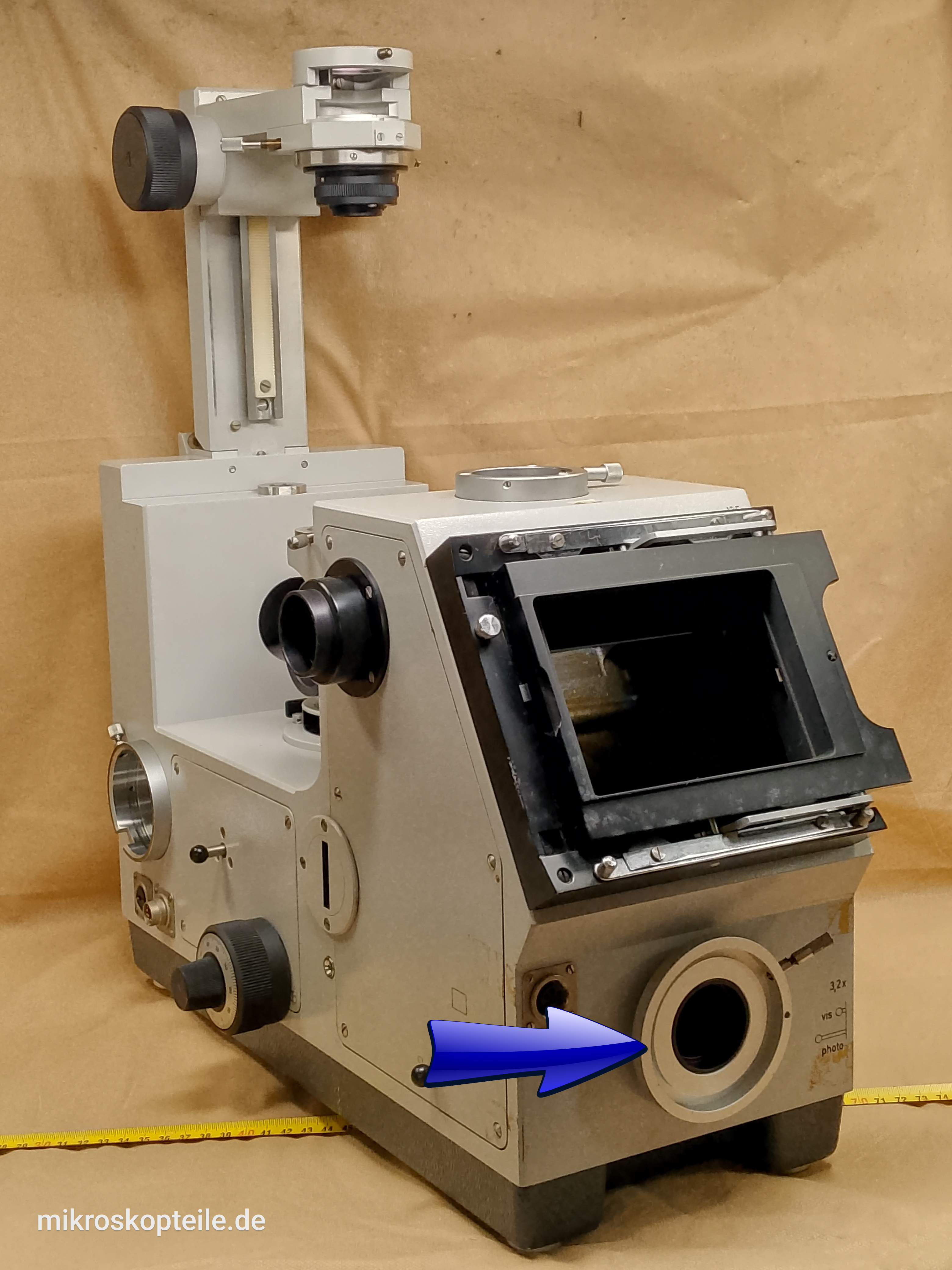

Na zdjęciach widać wymiary i dokładny wygląd tego elementu z wielu ujęć. Dodatkowo, na ostatnim zdjęciu widać mikroskop Zeiss ICM 405 i za pomocą strzałki wskazane jest, gdzie w mikroskopie znajduje się ten element. Pozwoli to na jego dokładną identyfikację i umiejscowienie.

Mikroskop odwrócony Carl Zeiss ICM 405 jest rozbudowaną wersją mikroskopu odwróconego Carl Zeiss IM 35. Główne różnice modelu ICM 405 względem modelu IM 35 polegają na zaawansowanych możliwościach mikrofotografii.
Jednak wielu użytkowników traktuje te dwa modele jako jeden i w stosunku do każdego z nich używa nazwy "Zeiss IM 35", niekiedy zaznaczając tylko, że jest to "Zeiss IM 35 z wyjściem foto".
Oba te modele są również sprzedawane pod marką Opton i wówczas noszą odpowiednio nazwy Opton IM 35 oraz Opton ICM 405. Często użytkownicy wówczas mówią o nich "Zeiss Opton microscope".

Do czego jest ta część potrzebna?

• jeśli w Twoim mikroskopie brakuje tego typu adapteru do podłączenia aparatu fotograficznego

Do jakiej kategorii należy ta część?

Adaptery [ link ] [Inne Adaptery]

Kto jest producentem tej części?

• Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Zeiss ICM 405 [ link ] [Inne z ICM 405]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Zeiss ICM 405
• Zeiss IM 35
