Carl Zeiss Jena Jenaval / Jenamed - centralna, okrągła zaślepka ze skalą rozstawu źrenic mikroskopowej głowicy - galeria zdjęć

Opis tej części:

Środkowa, okrągła zaślepka ze skalą rozstawu źrenic szerokopolowej (niem. Grossfeld) głowicy binokularnej do mikroskopów Carl Zeiss Jena.

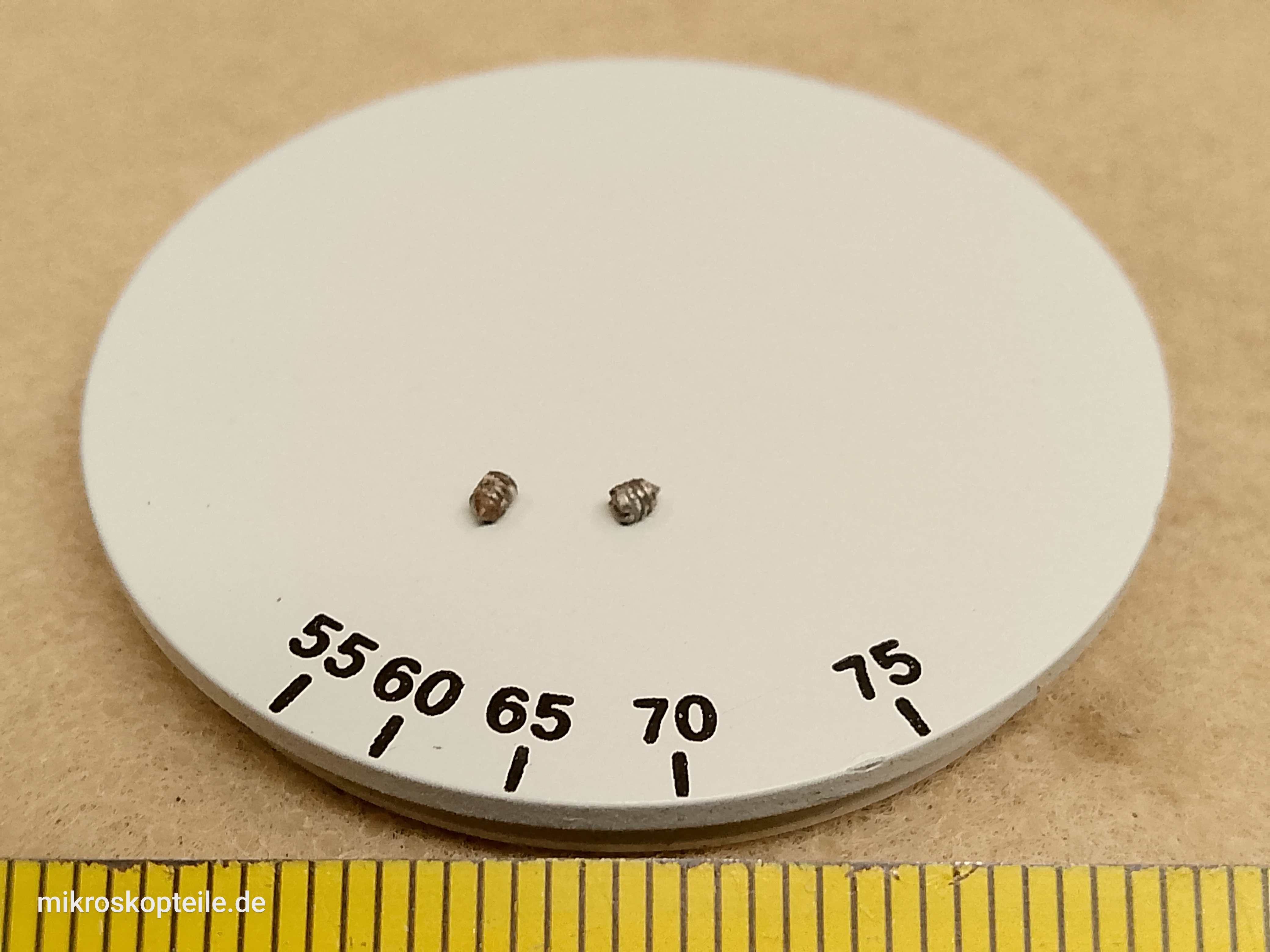

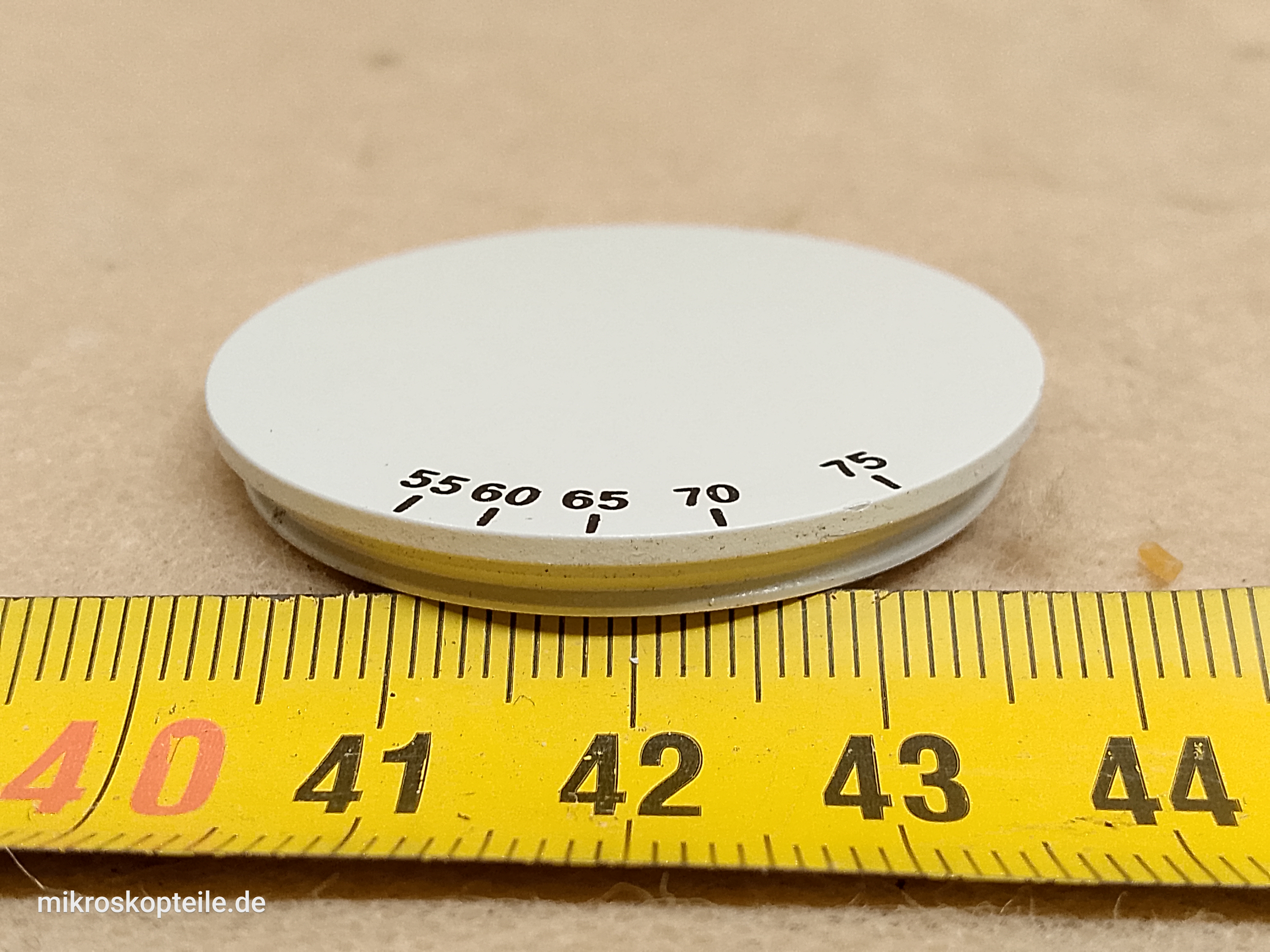

Jest to element znajdujący się z przodu, po środku głowicy, pomiędzy dwoma tubusami okularowymi. Jest to okrągła płytka / zaślepka. Znajduje się na niej skala 55-75 określająca rozstaw tubusów (rozstaw źrenic).

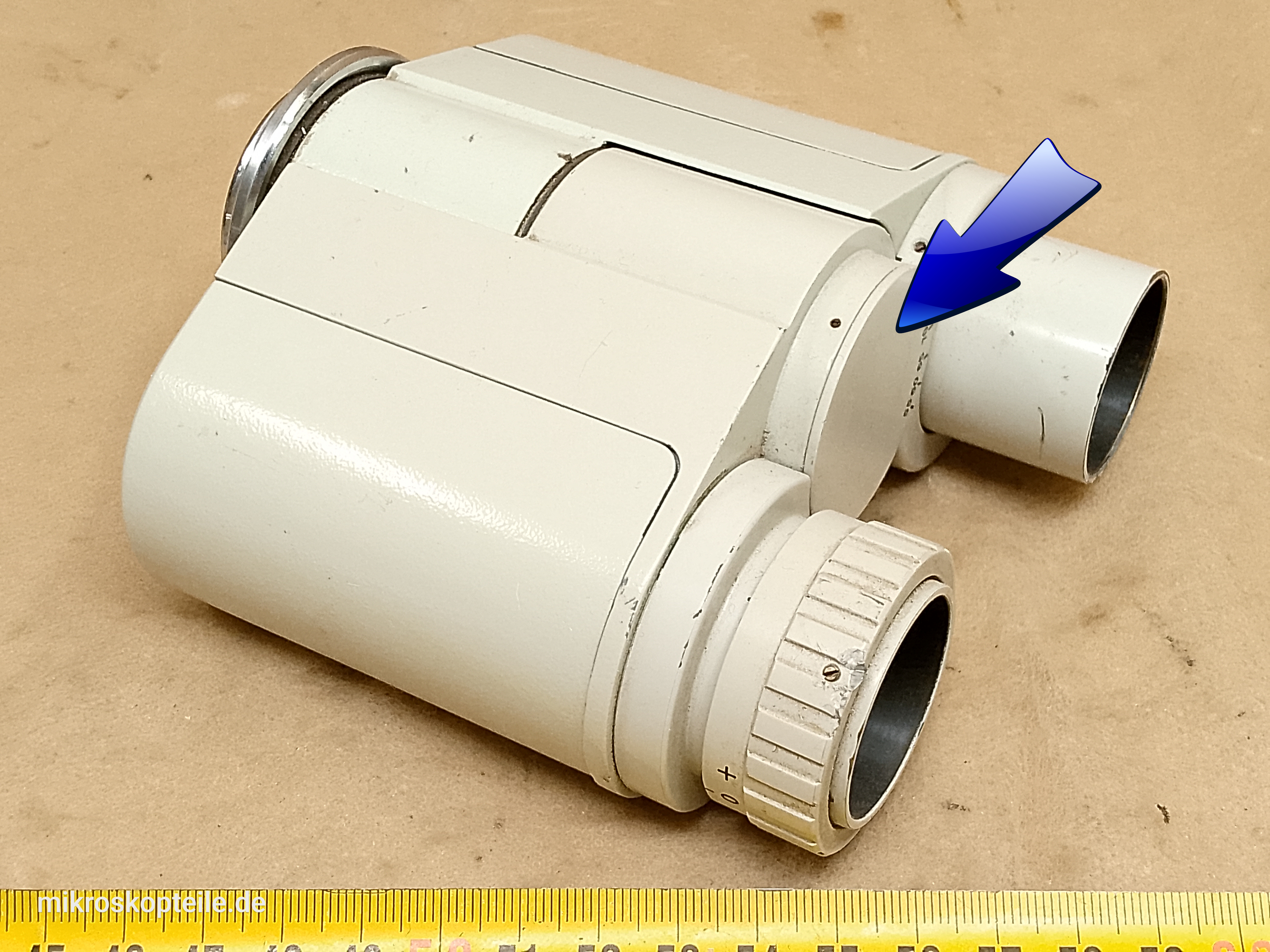

Na ostatnim zdjęciu w galerii widać całą taką głowicę, i za pomocą strzałki jest wskazane, o który element chodzi i gdzie on w głowicy się znajduje. Dzięki temu można go jednoznacznie zidentyfikować.

Jest to element do głowicy mikroskopowej - a nie do konkretnego modelu mikroskopu.

Element ten pasuje do głowic obsługujących okulary 30 mm stosowanych między innymi w mikroskopach:
- Carl Zeiss Jena Jenamed
- Carl Zeiss Jena Jenalab
- Carl Zeiss Jena Jenaval
- Carl Zeiss Jena Jenatech
- Carl Zeiss Jena Jenalumar
- Carl Zeiss Jena Jenavert

Niektóre mikroskopy Carl Zeiss Jena Jenalab i Jenamed (np. Jenamed Fluorescence) fabrycznie mają zainstalowane głowice, które mają średnicę montażową okularów 23,2 mm i w takim wypadku ta osłona pryzmatu do nich NIE PASUJE. Pisząc "do nich" mam na myśli "głowicę", gdyż jest to element do głowicy a nie do mikroskopu.

Co ciekawe, szerokokątne głowice binokularowe o średnicy montażowej okularów 30 mm są niekiedy montowane również w starszych mikroskopach serii Mikroval (np. Ergaval i Amplival). Jeśli dodatkowo mikroskop jest wyposażony w szerokokątne obiektywy serii GF-Planachromat (lub GF-Planapochromat stosowane w mikroskopach Docuval) - to stanowi to najlepsze możliwe połączenie dla mikroskopów Carl Zeiss Jena z tubusem 160 mm.

Szerokopolowa głowica mikroskopowa Carl Zeiss Jena z tubusami okularowymi dla okularów o średnicy 30 mm to jest to samo urządzenie jak dwuoczna głowica Baader Mark V stosowana w teleskopach astronomicznych. Są to konstrukcyjnie te same głowice, tylko Baader Mark V ma przerobione złącze montażowe, założone adaptery okularów astronomicznych i niekiedy posiada dodatkowe nadruki. W związku z tym element, który tutaj prezentuję pasuje również do tej głowicy astronomicznej.

Do czego jest ta część potrzebna?

• jeśli w Twojej głowicy mikroskopowej Carl Zeiss Jena lub Baader Mark V brakuje tego elementu.

Do jakiej kategorii należy ta część?

Zaślepki [ link ] [Inne Zaślepki]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Jenaval [ link ] [Inne z Jenaval]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Jenaval
• Carl Zeiss Jena Jenamed
• Carl Zeiss Jena Jenalab
• Carl Zeiss Jena Jenalumar
• Carl Zeiss Jena Jenatech
• Carl Zeiss Jena Jenavert
• Baader Mark V
