Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza - galeria zdjęć
Galeria zawiera zdjęcia z różnych perspektyw oraz zbliżenia tej części do mikroskopu. Kliknięcie przycisku "Otwórz zdjęcie" wyświetli dodatkowe informacje.
Przełącz na glerię video SERMIK_ID: 99637
Zdjęcie #1 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #2 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #3 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #4 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #5 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #6 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Zdjęcie #7 - Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza
Opis tej części:

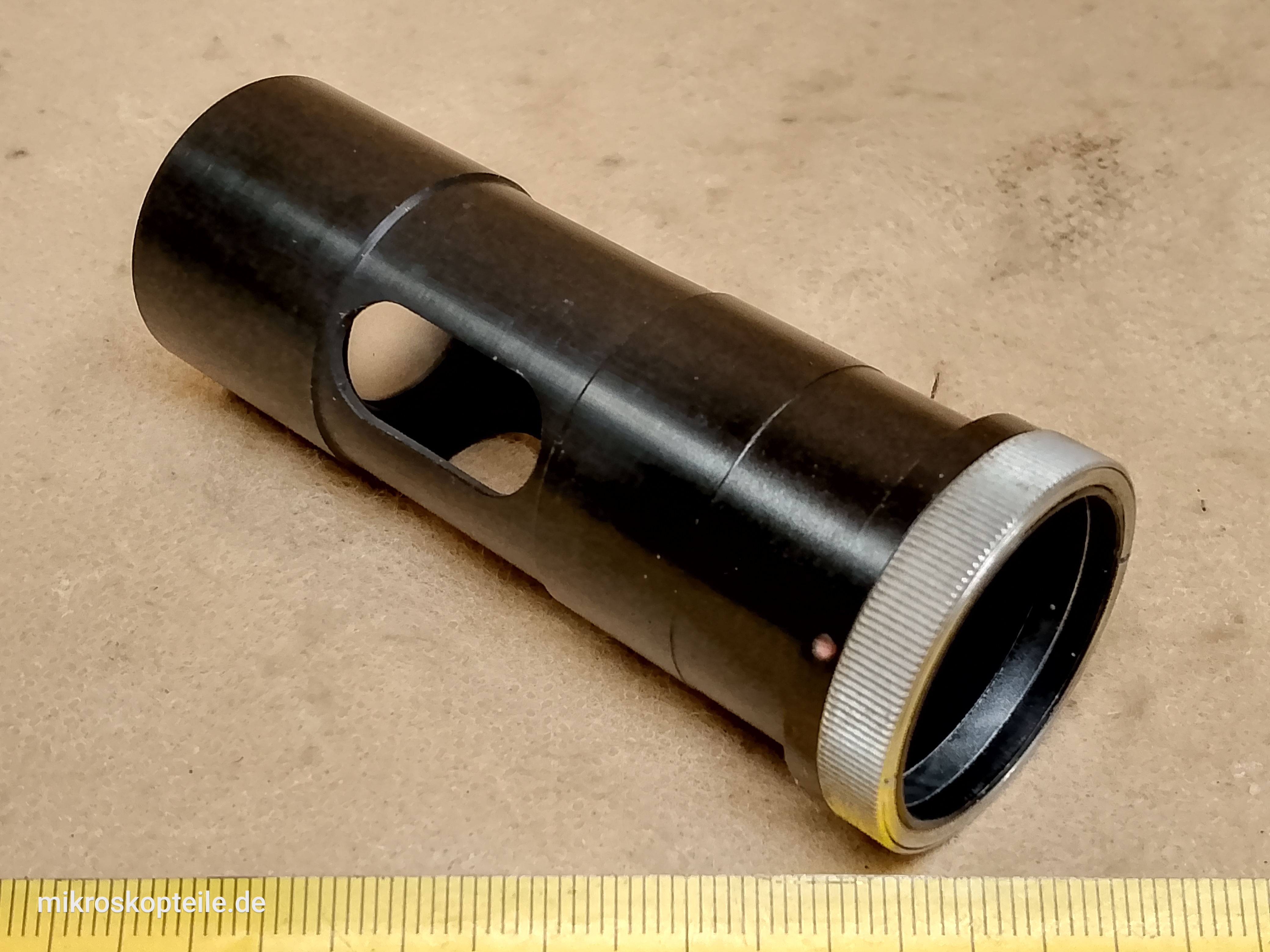

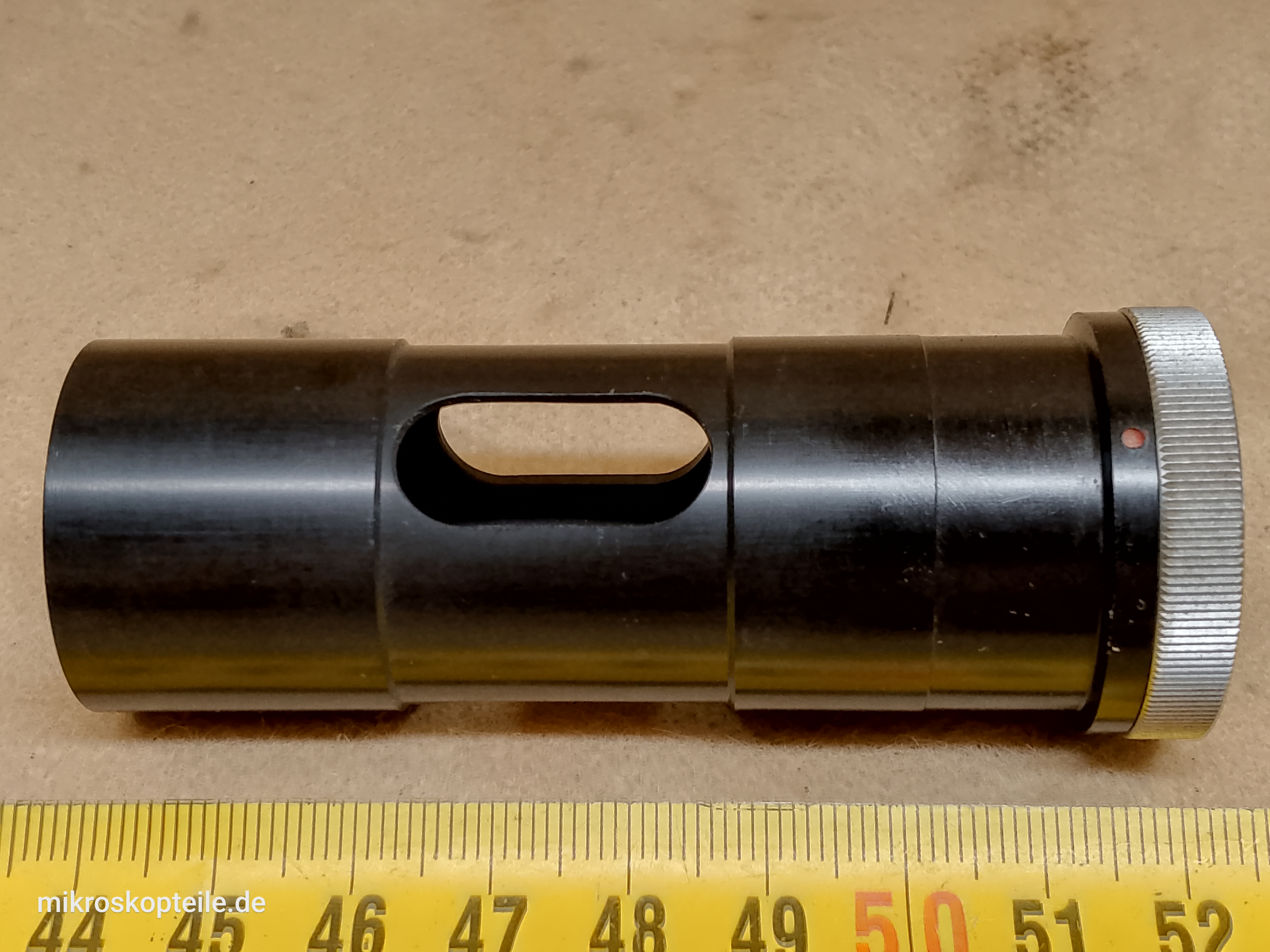

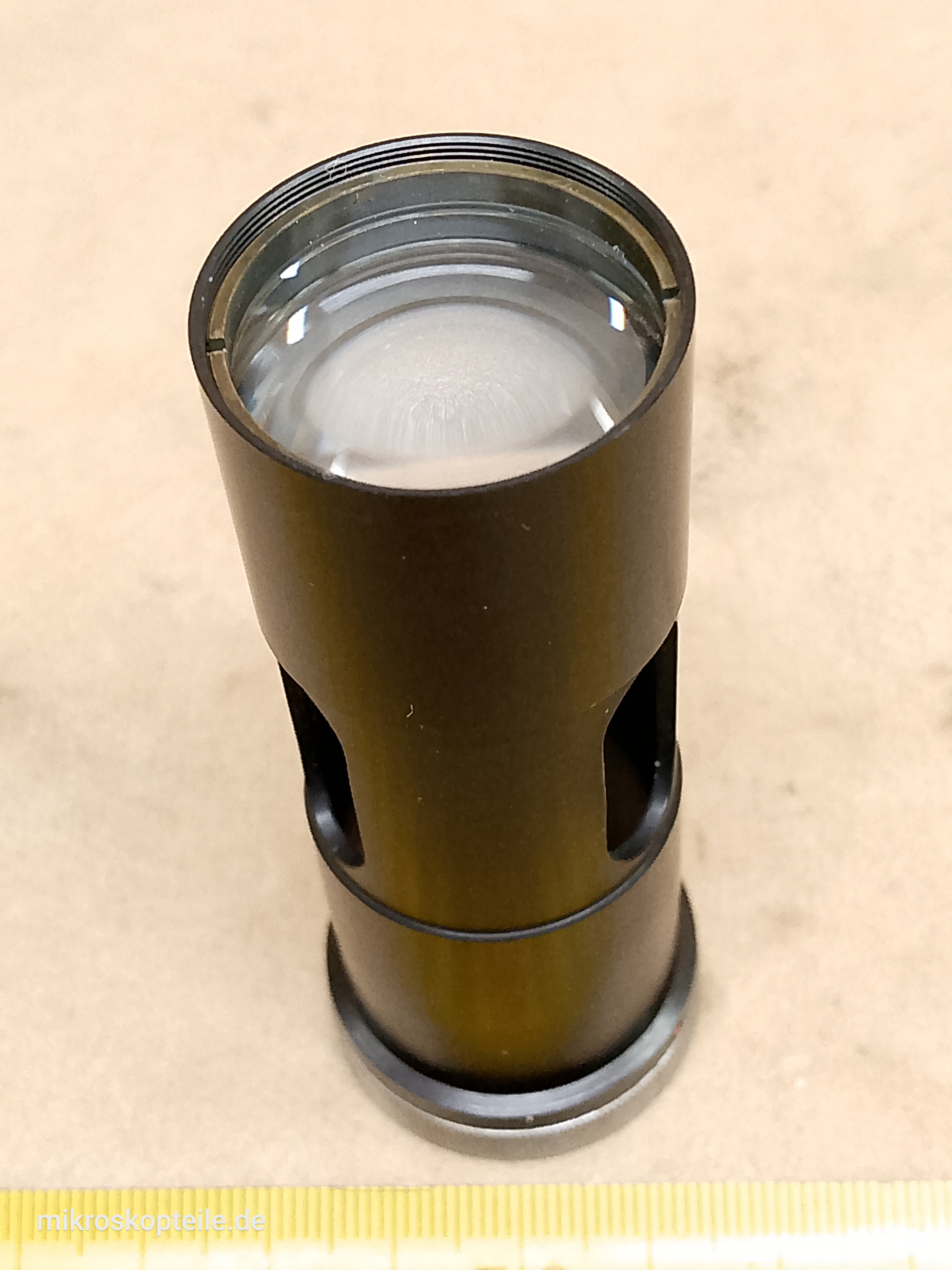

Uchwyt oświetlacza z soczewką kolimującą wiązkę światła i matówką dla mikroskopów Carl Zeiss serii Standard.
Jest to element umieszczony w podstawie mikroskopu. Przekazuje on wiązkę światła z oświetlacza, ujednolica (rozmywa obraz żarnika za pomocą dyfuzora) a następnie odpowiednio ją skupia za pomocą soczewki kolimującej. Tak przygotowana wiązka światła trafia następnie na lustro kątowe (jest to osobny element).
Jest to część toru optycznego światła przechodzącego. Dyfuzor (matówka) oraz soczewka kolimująca wiązkę światła umieszczone są w metalowej obudowie służącej za radiator odprowadzający temperaturę żarówki halogenowej. Całość stanowi obudowę oświetlacza.
Ten konkretny kolektor z matówką został wymontowany z mikroskopu Carl Zeiss Photomicroscope (inne nazwy: Zeiss PM / Zeiss Phomi).
Pasuje on do poniższych mikroskopów (nie jest to pełna lista):
- Zeiss Photomicroscope (Zeiss PM / Phomi)
- Zeiss Photomicroscope II (Zeiss PM2 / Phomi II)
- Zeiss Photomicroscope III RS (Zeiss PM3 RS / Phomi III)
- Zeiss Universal
- Zeiss Ultraphot
- zapewne również do mikroskopów Zeiss Standard 16 / 18 / WL / WL 89 / GFL
BARDZO WAŻNE: to jest element dla oświetlacza żarowego 6V 15W. Mikroskopy Zeiss mogą posiadać oświetlenie żarówkowe 6V 15W (rurkowy oświetlacz wsuwany w podstawę mikroskopu) lub oświetlenie halogenowe w postaci Lampenhaus-u umieszczonego na zewnątrz mikroskopu, mocowanego od tyłu do podstawy mikroskopu. Wersje mikroskopów z oświetlaczami halogenowymi posiadają inny uchwyt oświetlacza niż ten tutaj prezentowany.
Inne używane nazwy w stosunku do tego elementu:
- oprawa oświetlacza z filtrem matowym
- rura oświetlacza
- trzymak oświetlacza z matówką
- niekiedy używa się obcojęzycznego "Lampenhaus", choć nie jest to precyzyjna nazwa dla tego elementu

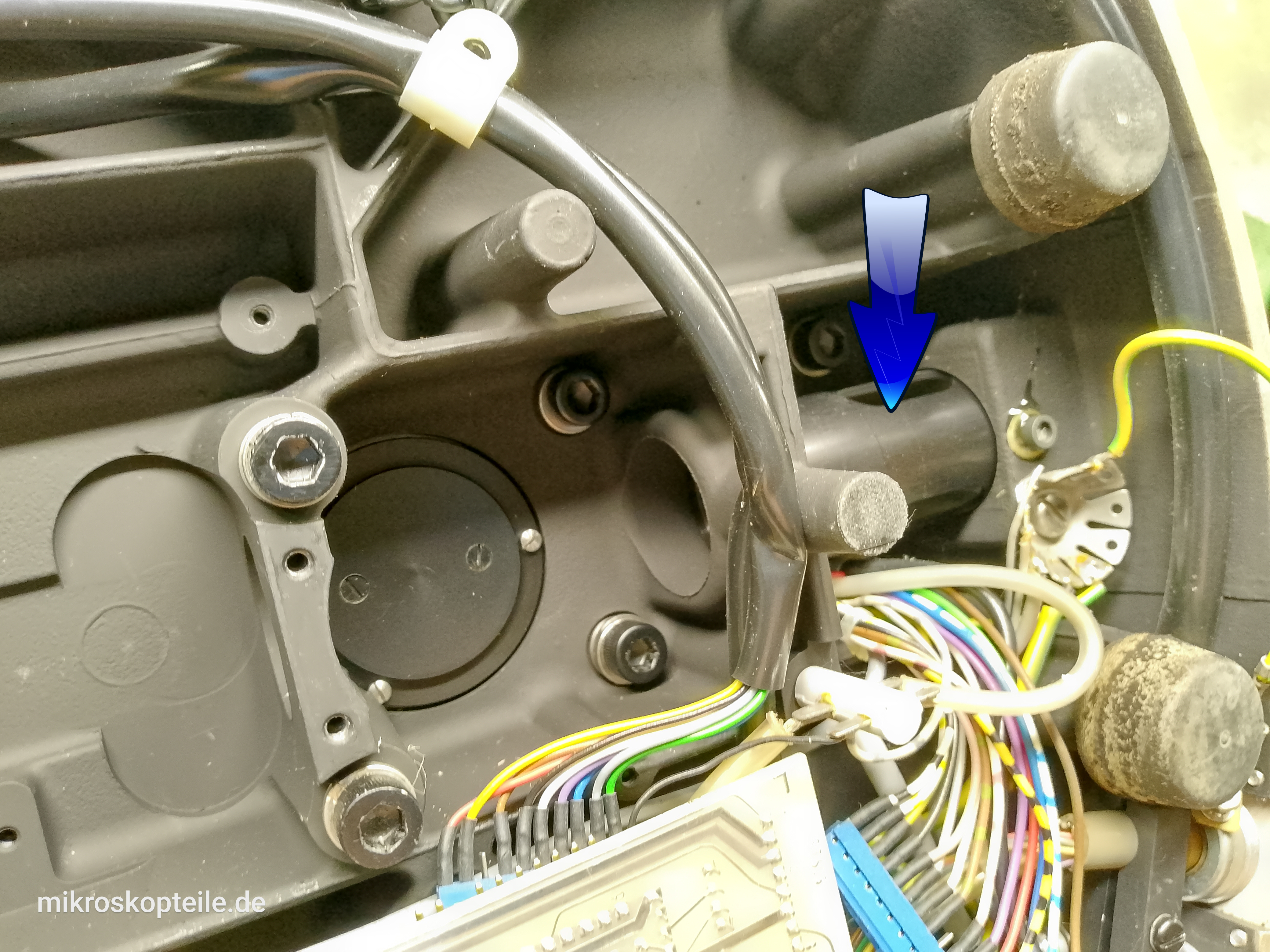

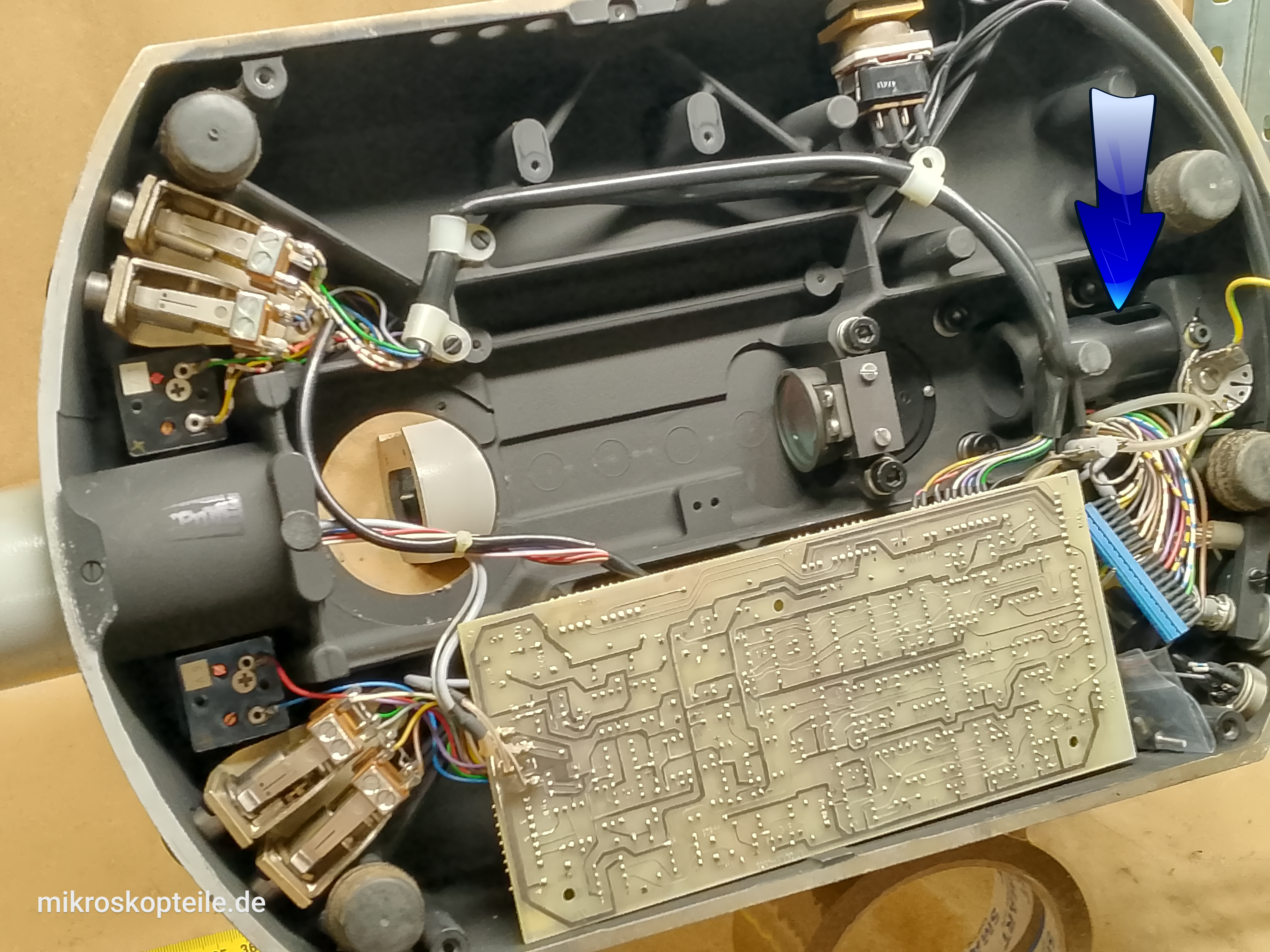

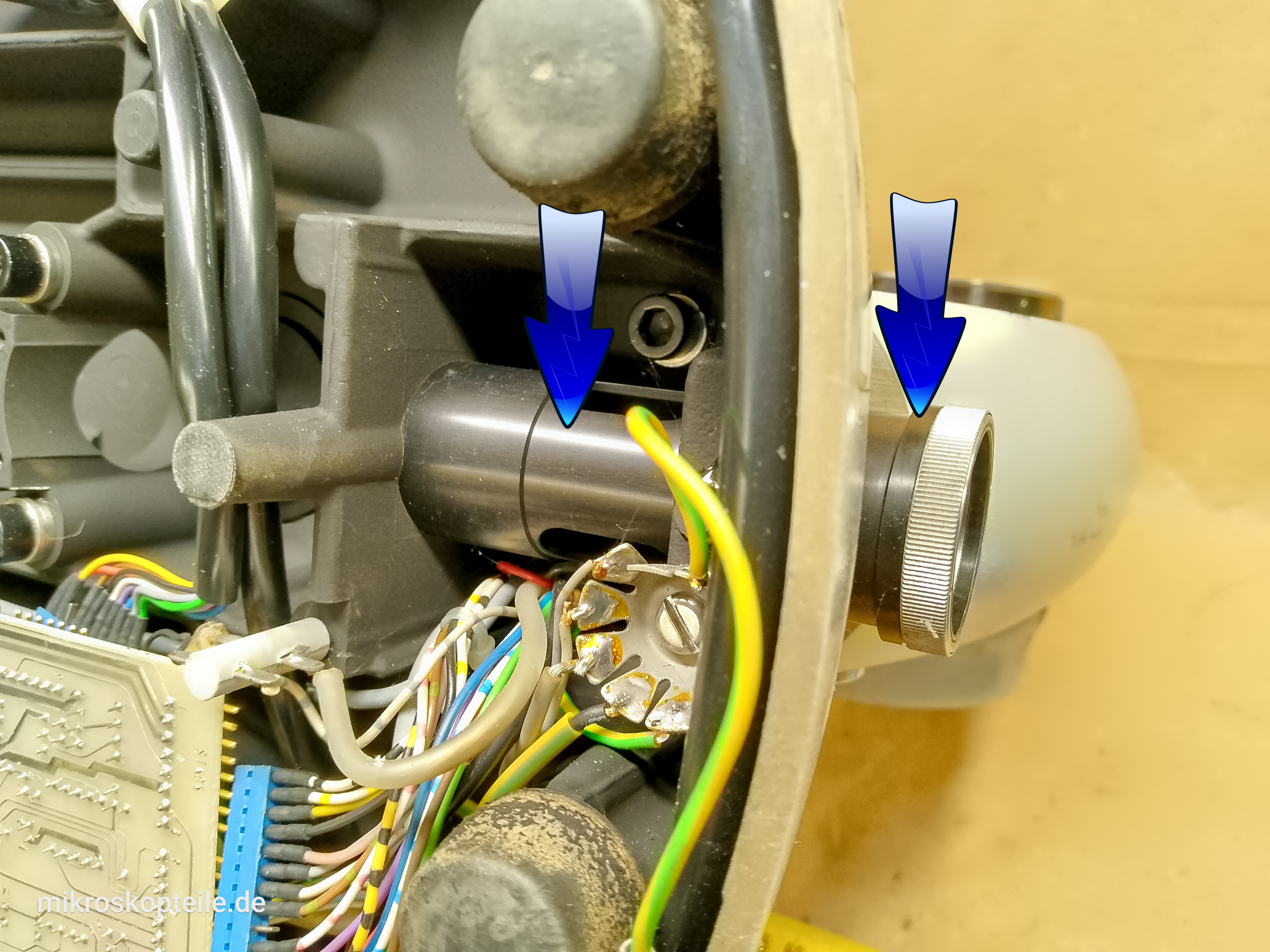

Na ostatnich zdjęciach w galerii są zdjęcia podstawy mikroskopu Zeiss Photomicroscope III RS i za pomocą strzałek pokazane jest dokładnie o który element chodzi i gdzie on w podstawie mikroskopu się znajduje. Dzięki temu można jednoznacznie zidentyfikować ten element.
Do czego jest ta część potrzebna?
- jako część serwisowa, gdy zachodzi konieczność wymiany posiadanego, zepsutego elementu
- jeśli świadomie przerabiasz oświetlenie w mikroskopie i potrzebujesz tego elementu
- Do jakiej kategorii należy ta część?
- Oświetlacze [ link ] [Inne Oświetlacze]
- Kto jest producentem tej części?
-
- Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
- Carl Zeiss West
- Carl Zeiss West Germany
- Opton
- Z jakiego mikroskopu pochodzi ta część?
- Mikroskop Zeiss Photomicroscope [ link ] [Inne z Photomicroscope]
- Z jakimi mikroskopami lub elementami jest kompatybilna ta część?
-
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III RS
- Zeiss Universal
- Zeiss Photomicroscope
- Zeiss Ultraphot
- Zeiss Photomicroscope części do naprawy mikroskopu
- Zeiss Phomi / Universal Mikroskop 6V 15W Lampe Beleuchter Lampenhalter
- Zeiss Photomicroscope Mattscheibe
- Zeiss photomicroscope light collector
- Zeiss Phomi / Universal ground glass
- Zeiss Photomicroscope 6V 15W lamp holder
- Zeiss części zamienne
Nazwy, opisy, terminy i konteksty, w których wyszukiwana jest ta część.
Najczęściej zadawane pytania (FAQ)
Poniżej znajdują się najczęściej zadawane pytania i odpowiedzi na nie (FAQ)
- Czym jest ta strona?
- To jest galeria zdjęć pokazujących element mikroskopowy z różnych ujęć.
- Jakiego elementu dotyczą te zdjęcia?
- Te zdjęcia dotyczą elementu: Zeiss Photomicroscope / Universal - kolektor oświetlacza mikroskopowego z filtrem matowym | uchwyt oświetlacza 6V 15W z matówką. Element ten ma w bazie index: 99637
- Czy te zdjęcia przedstawiają ten konkretny oryginalny produkt, czy też są symboliczne?
- TAK - to są oryginalne zdjęcia tego konkretnego oferowanego egzeplarza. To nie są zdjęcia symboliczne.
- Z jakiego mikroskopu pochodzi ten element?
- Ten element pochodzi z mikroskopu: Photomicroscope firmy Zeiss
- Gdzie jest dokładny opis tego elementu?
- Dokładny opis tego elementu jest tutaj: https://www.serwismikroskopowy.pl/part/zeiss-photomicroscope-universal-kolektor-oswietlacza-mikroskopowego-z-filtrem-matowym-uchwyt-oswietlacza-6v-15w-99637
