Carl Zeiss Jena Lg / Lumipan - pierścień ślizgowo-mocujący obrotowy stolik mikroskopowy w uchwycie stolika - galeria zdjęć

Opis tej części:

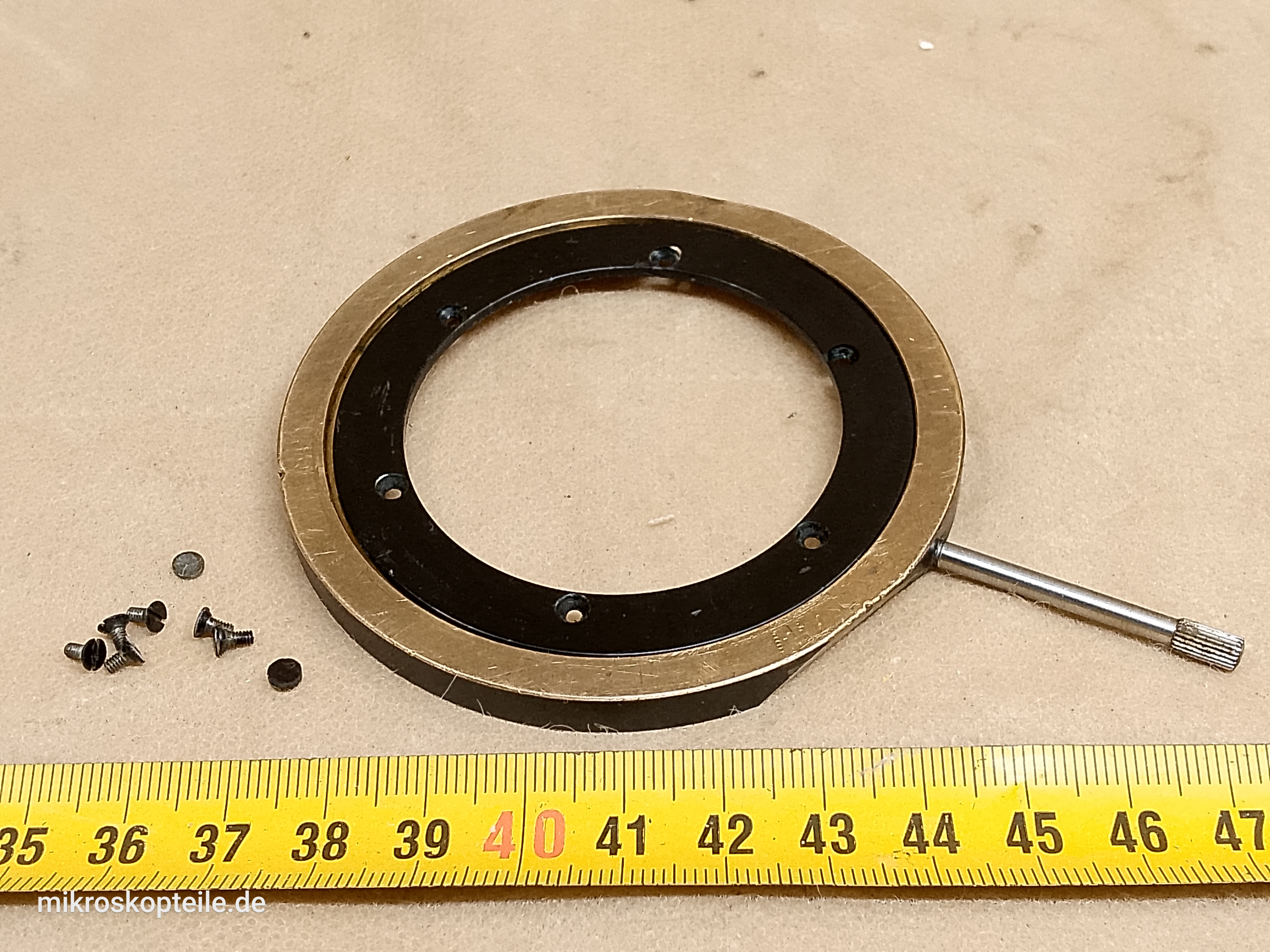

Pierścień ślizgowy okrągłego, obrotowego stolika mikroskopowego Carl Zeiss Jena z mikroskopów klasy L-Stativ.

Element ten pełni w stoliku mikroskopowym dwie funkcje:
1. Mocuje go do uchwytu stolika - czyli pośrednio do statywu mikroskopu. Pierścień ten posiada rowek na śrubę sprężynową umieszczoną centralnie w tym uchwycie, oraz dwa wycięcia po bokach - dla śrub centrujących. Nie jest to jednak jaskółczy ogon - w mikroskopach Carl Zeiss Jena L-Stativ stolik mocuje się na szeroki pierścień.
2. Ponieważ jest to pierścień ślizgowy - to właśnie on umożliwia obracanie stolika dookoła, mimo, że nie jest to stolik polaryzacyjny

Jest to element serwisowy do naprawy stolika, w którym właśnie ten element uległ uszkodzeniu. Nie jest to kompletny stolik mikroskopowy.

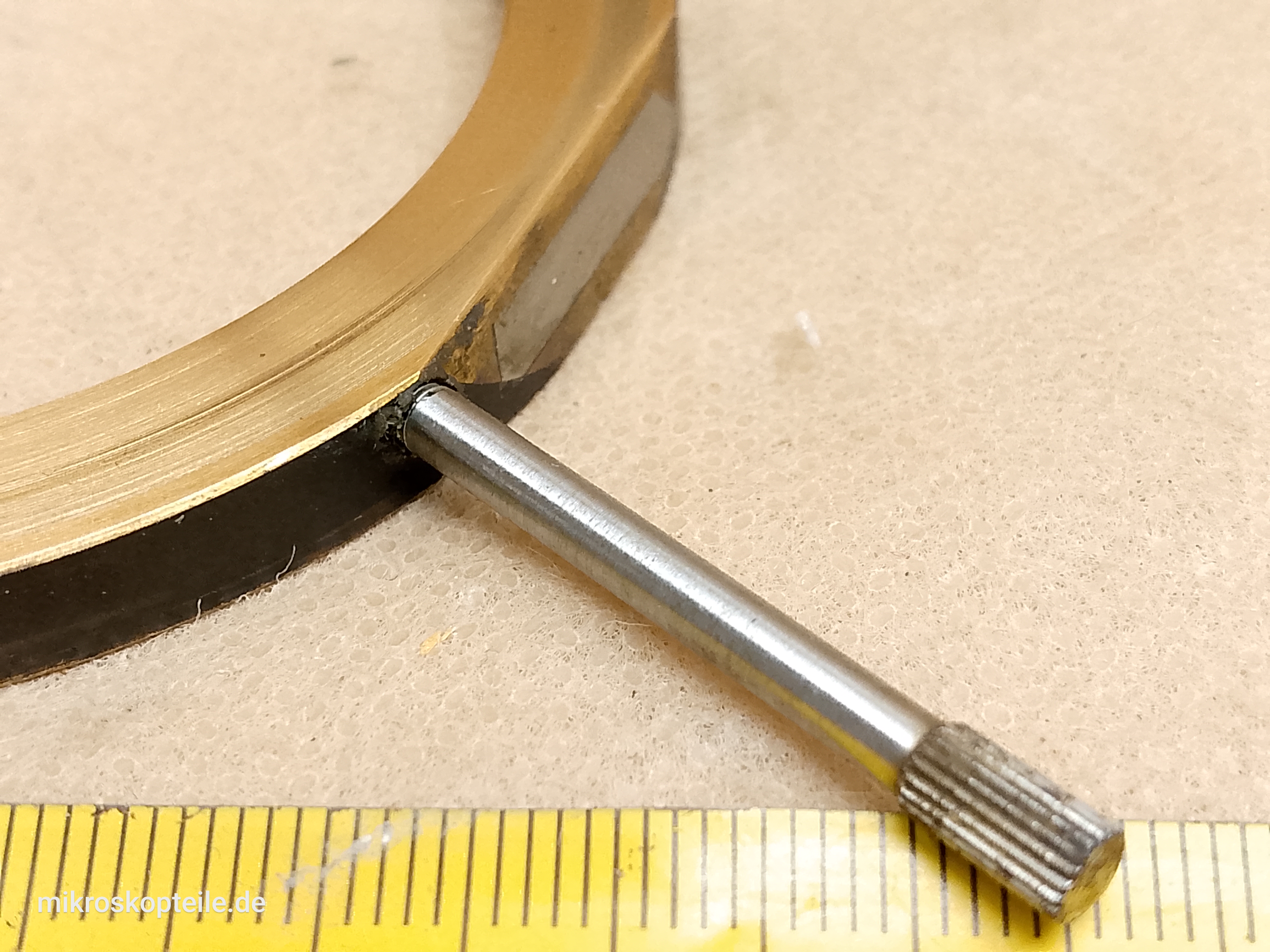

Pierścień ten zawiera śrubę, która umożliwia zablokowanie pozycji, czyli dociśnięcie pierścienia, aby się nie obracał. Ta śruba bardzo często się całkiem wygina (np. podczas transportu) lub nawet łamie. Najczęściej do ułamania dochodzi, gdy całkowicie zaschnie smar ślizgowy i ktoś usiłuje kręcić stolikiem naciskając na tę śrubę.

Takie obrotowe stoliki były stosowane w mikroskopach klasy L-Stativ, czyli m.in.:
- Carl Zeiss Jena Lg
- Carl Zeiss Jena Lumipan
- Carl Zeiss Jena Lu
- Carl Zeiss Jena Lr

Pamiętaj, że mikroskopy i części mikroskopowe produkowane przez radziecką firmę LOMO były często klonami produktów firmy Carl Zeiss Jena. Być może więc ten element będzie pasował również do stolika mikroskopowego Lomo - ale zdecydowanie najpierw należy bardzo dokładnie porównać wymiary tej części.

Firma Carl Zeiss Jena produkowała takie stoliki od lat '30 XX wieku do mniej więcej końcówki lat '60. W tym okresie wielokrotnie zmieniane były drobne elementy konstrukcji, więc bardzo ważne jest, żeby prawidłowo rozpoznać model stolika, z którego ten element został wymontowany.

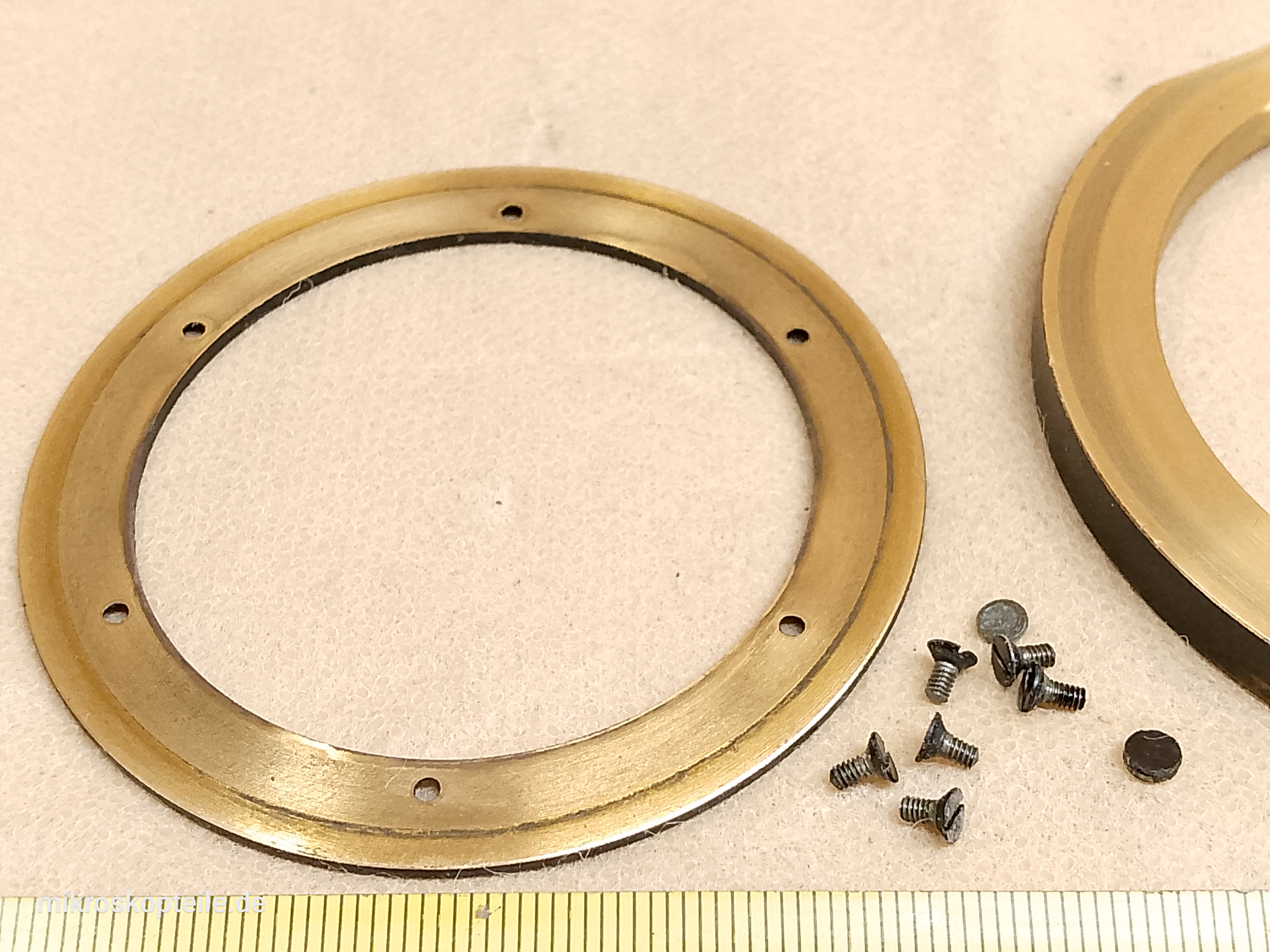

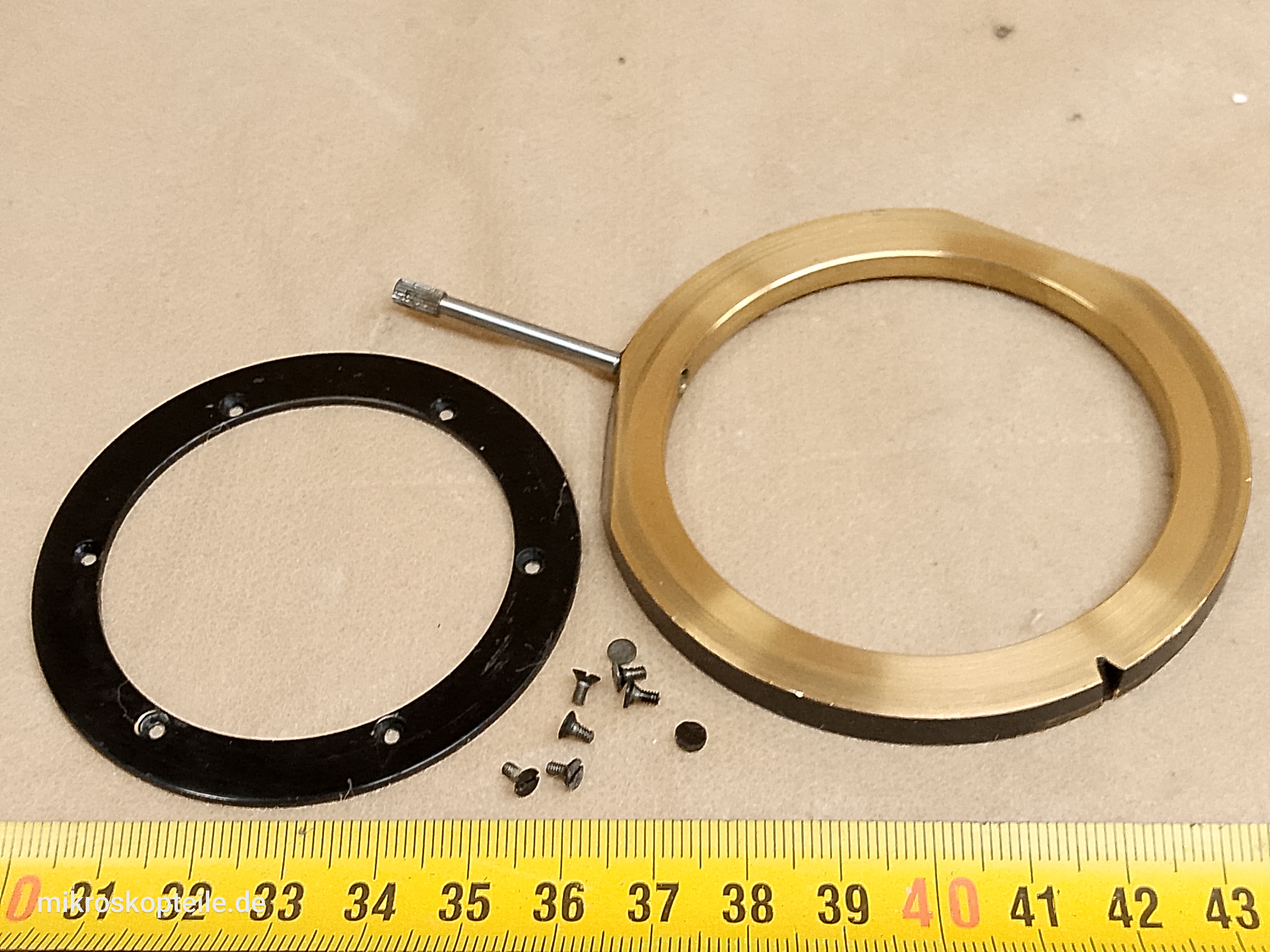

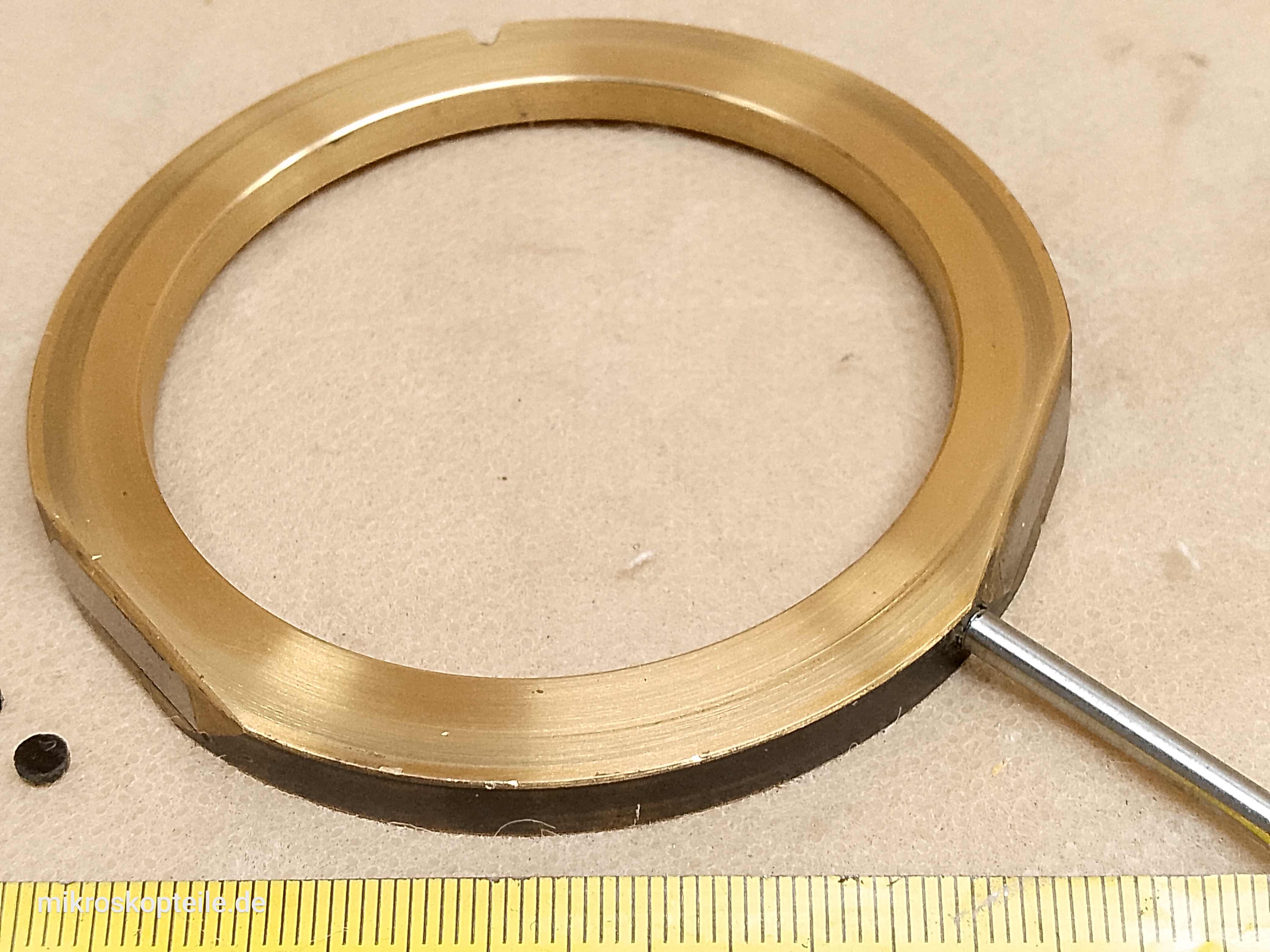

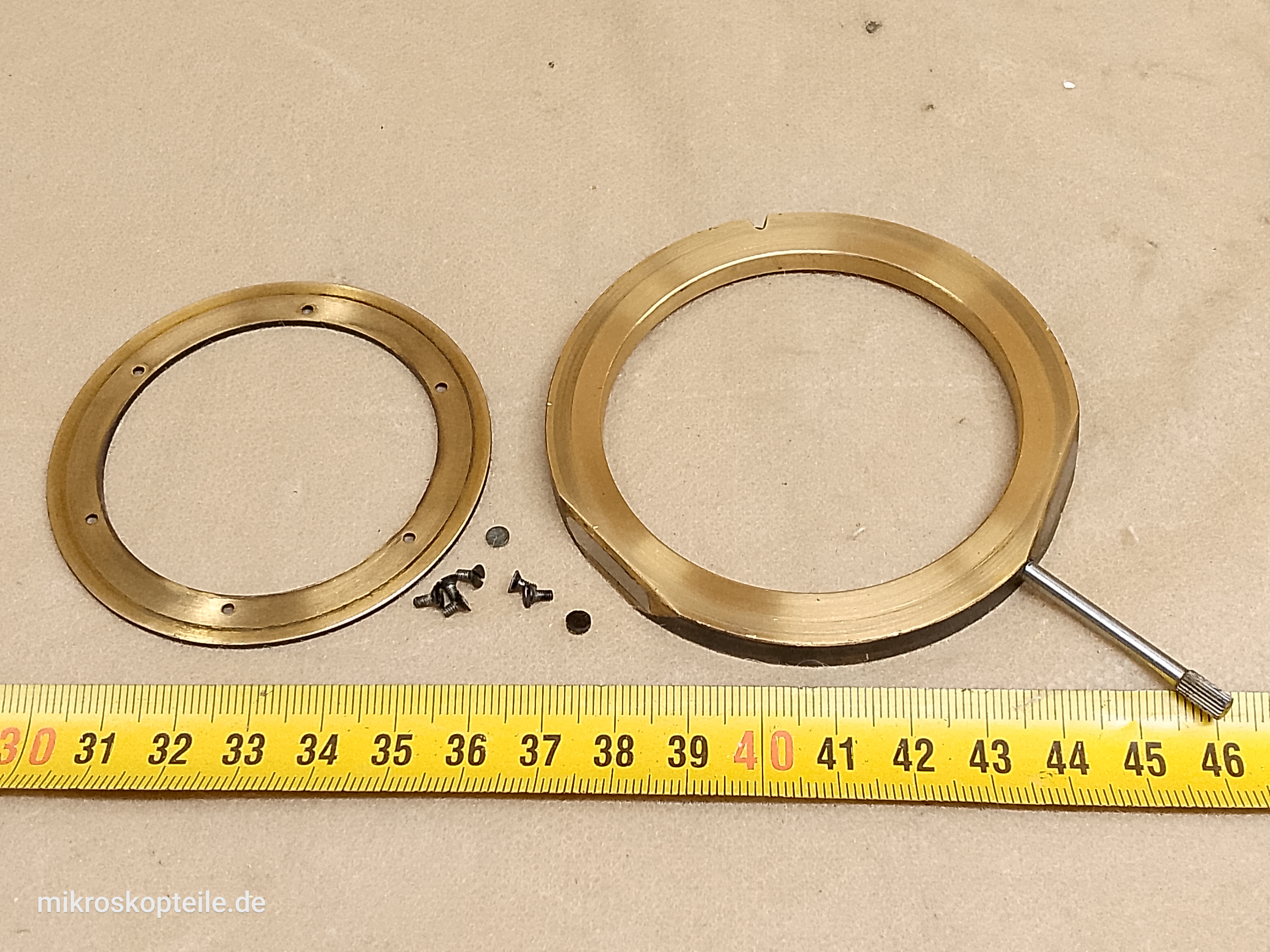

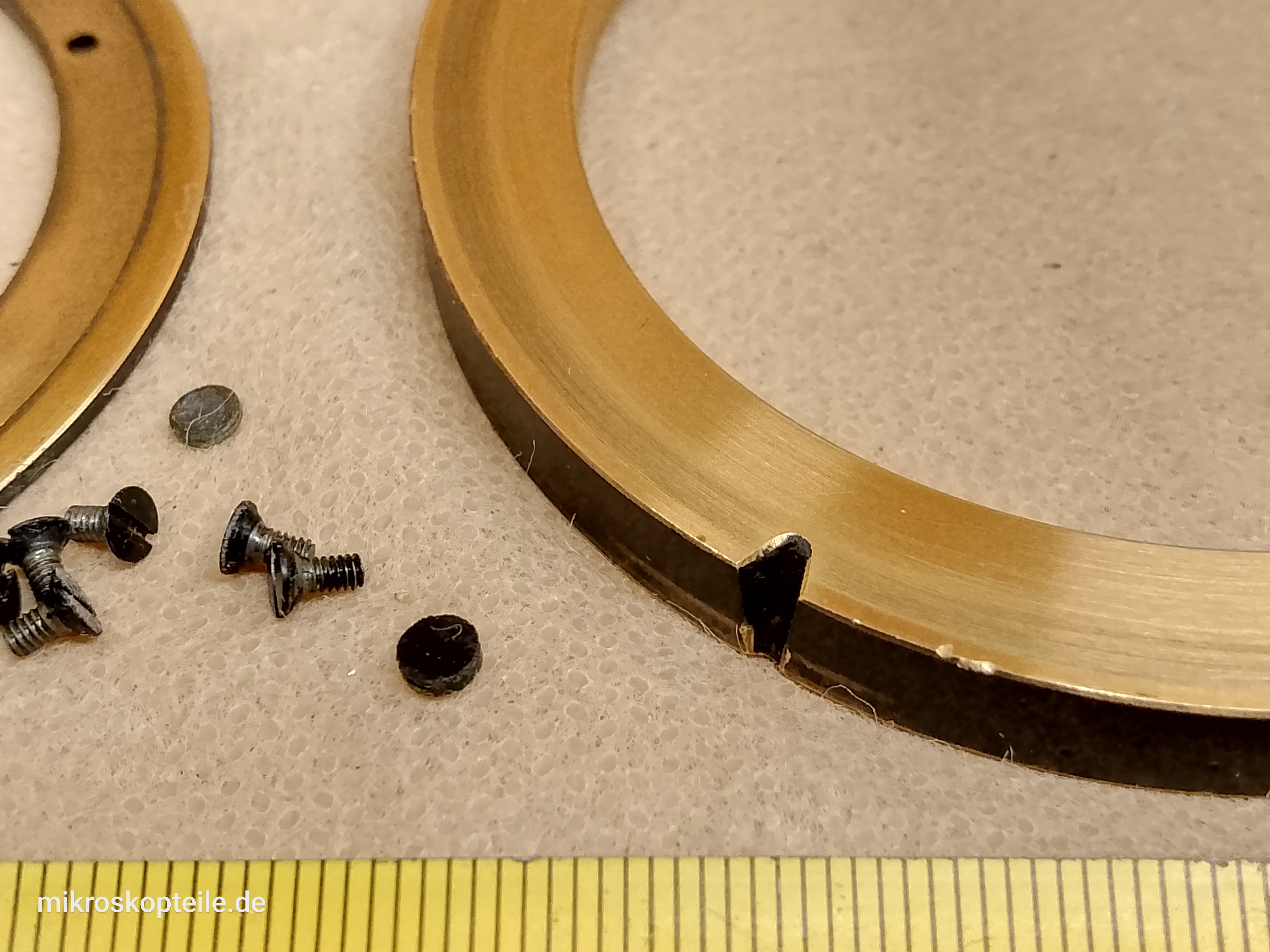

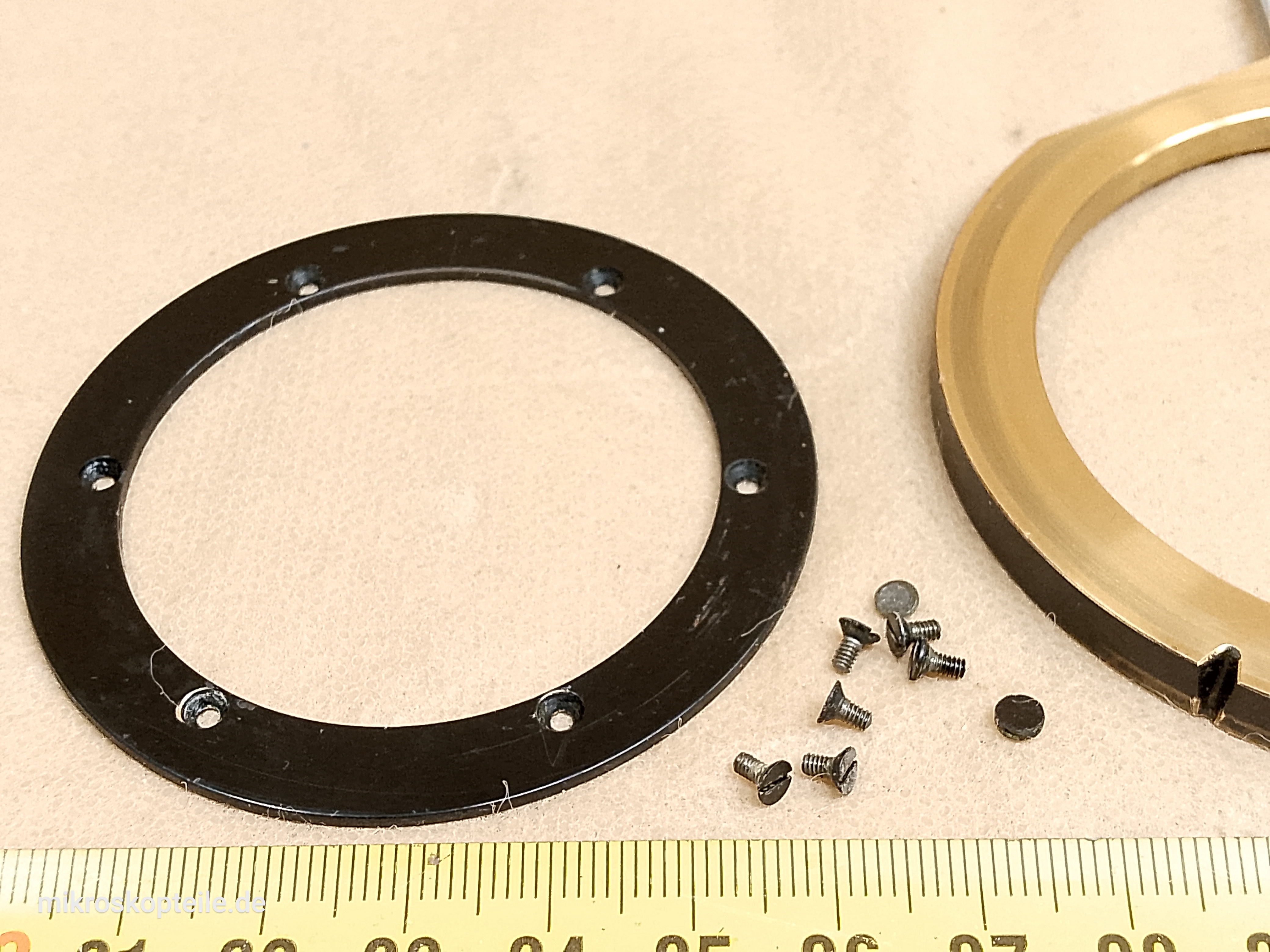

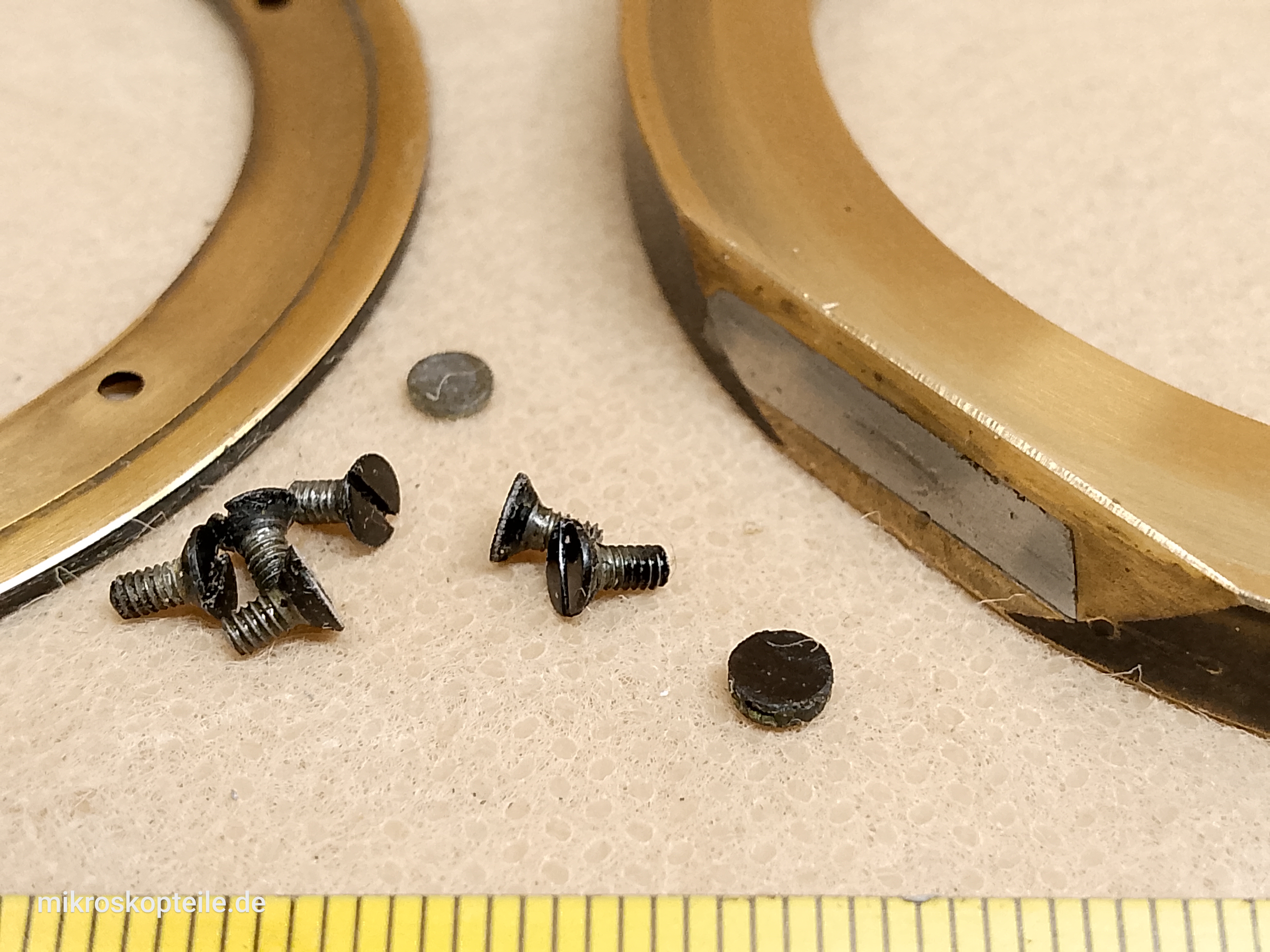

- w galerii zdjęć przy każdym zdjęciu widoczna jest milimetrowa podziałka

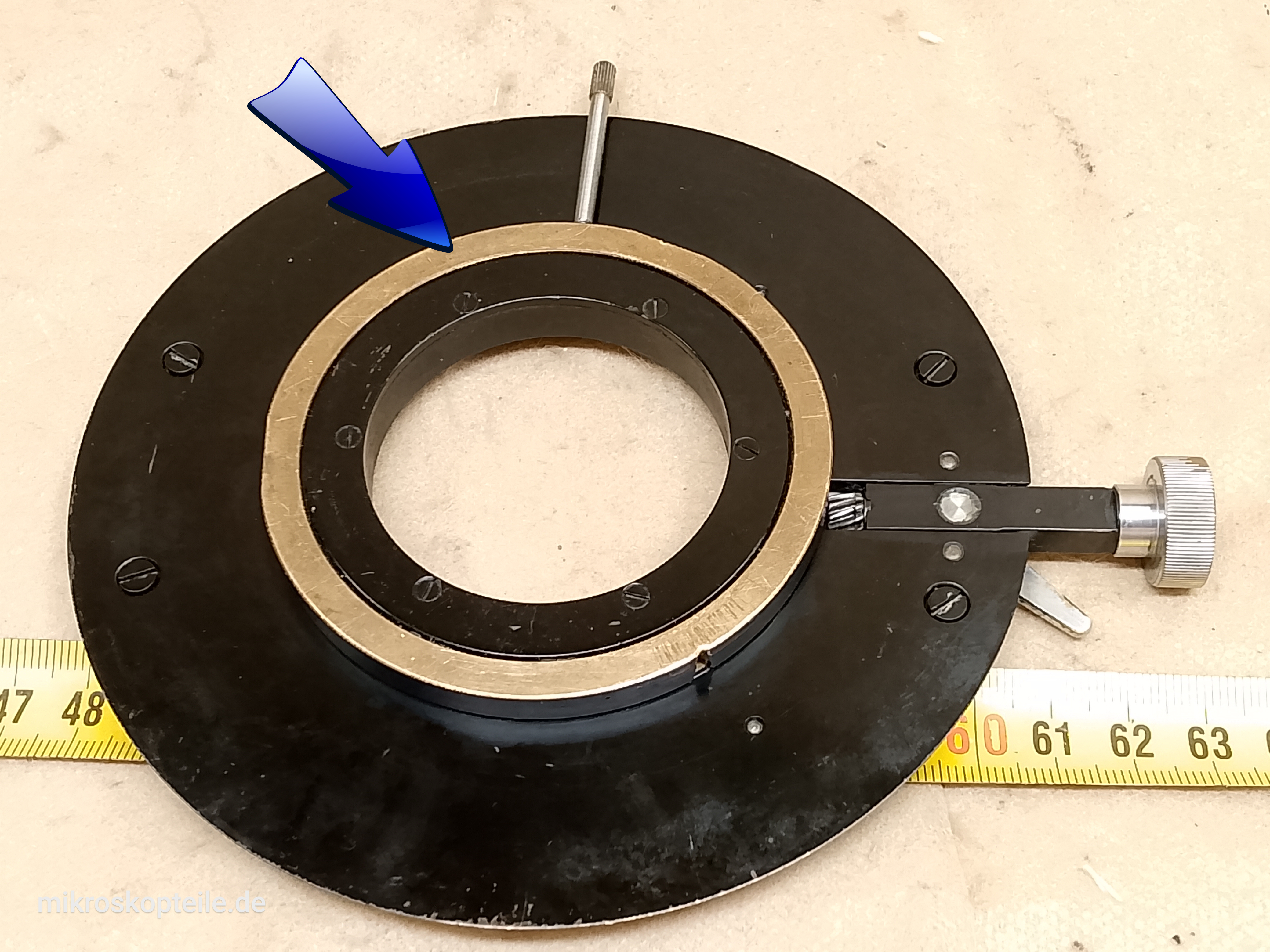

- na ostatnich zdjęciach widać rozmontowany stolik mikroskopowy i strzałką jest wskazane, gdzie w stoliku znajduje się ten element

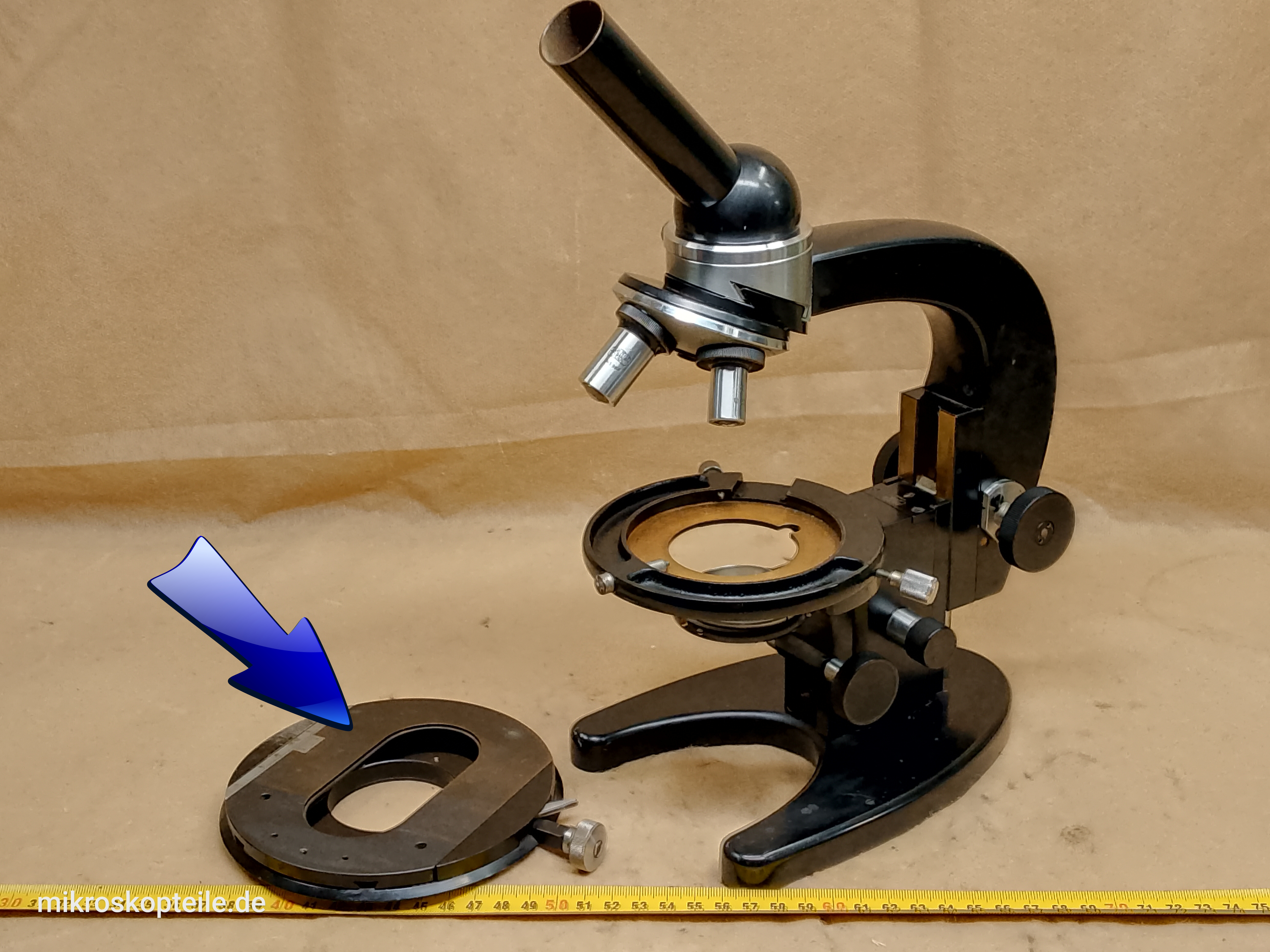

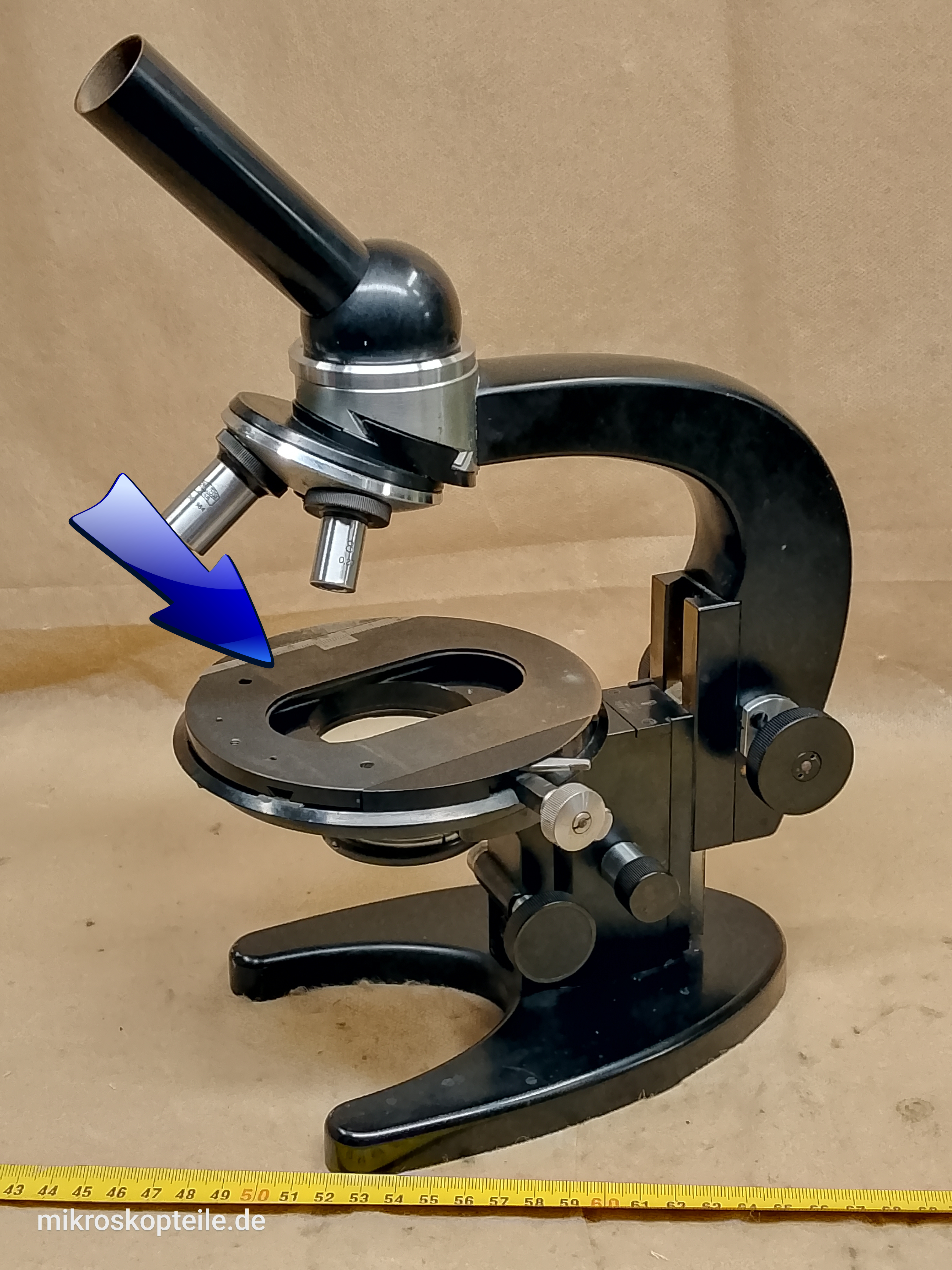

- natomiast ostatnie zdjęcia pokazują cały mikroskop Carl Zeiss Jena Lg z zamontowanym tym stolikiem

To wszystko pozwoli potwierdzić wizualnie, że jest to dokładnie ten element, którego szukasz.

Do czego jest ta część potrzebna?

• jako część naprawcza w formie wymiany całego uszkodzonego elementu
• jeśli masz stolik mikroskopowy, w którym ten element co prawda działa, ale jest bardzo złej jakości.

Do jakiej kategorii należy ta część?

Części serwisowe [ link ] [Inne Części serwisowe]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Lg [ link ] [Inne z Lg]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Lg
• Carl Zeiss Jena Lr
• Carl Zeiss Jena Lu
• Carl Zeiss Jena Lumipan
• Carl Zeiss Jena Vintage
• Carl Zeiss Jena model
