Reichert Zetopan - uchwyt kondensora mikroskopowego, śruby centrujące, listwa zębata i pokrętło ruchu - galeria zdjęć

Opis tej części:

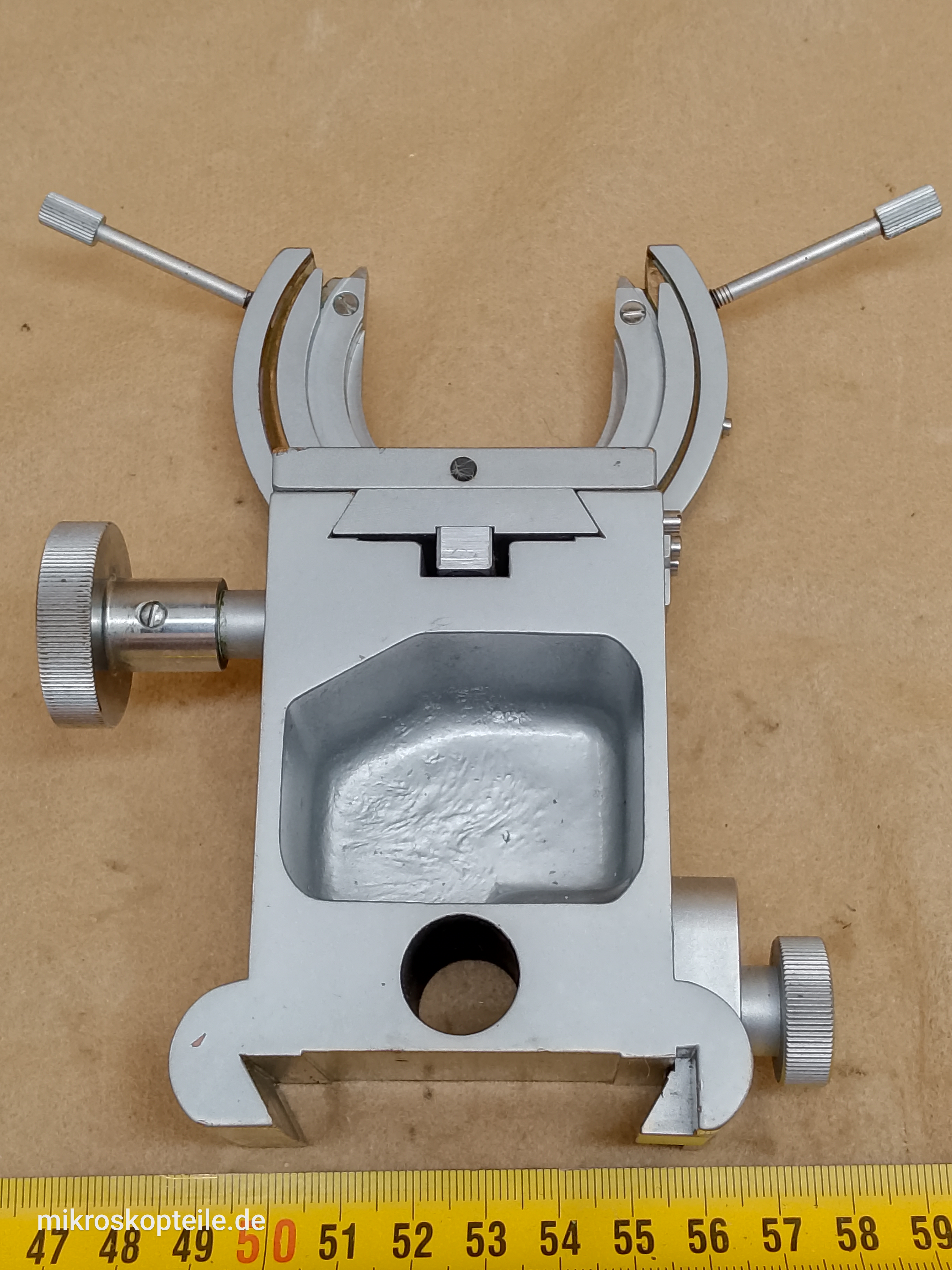

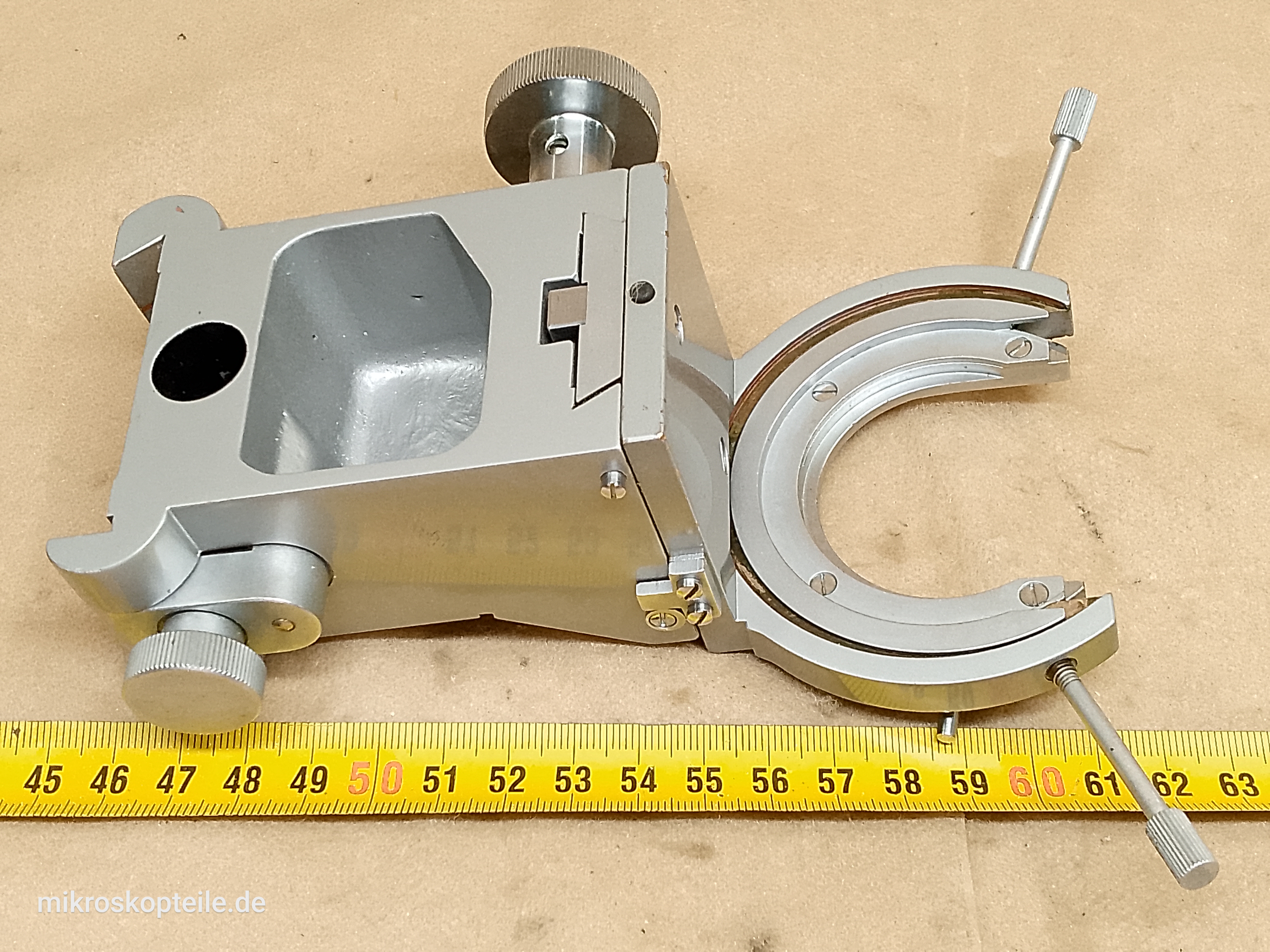

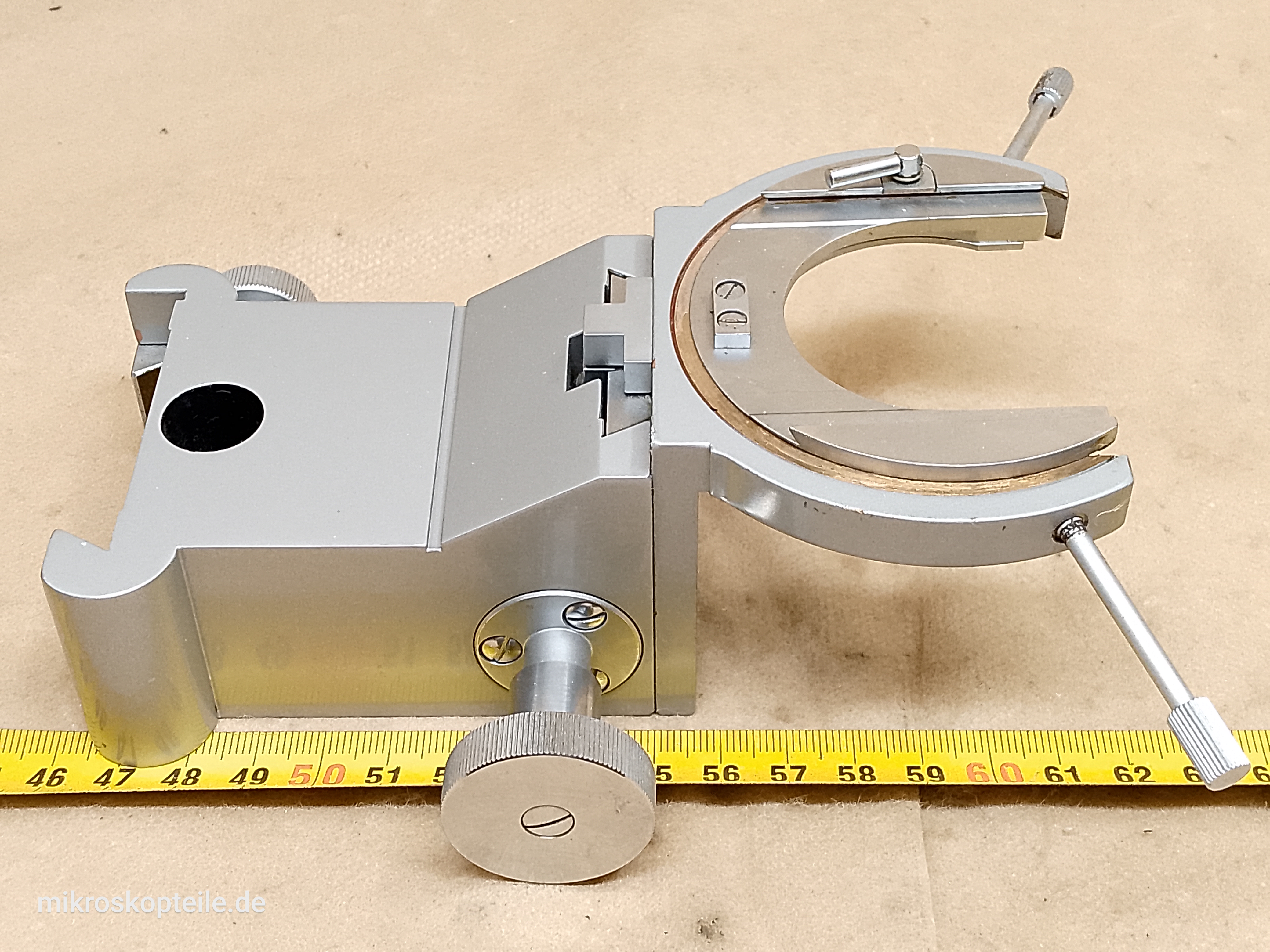

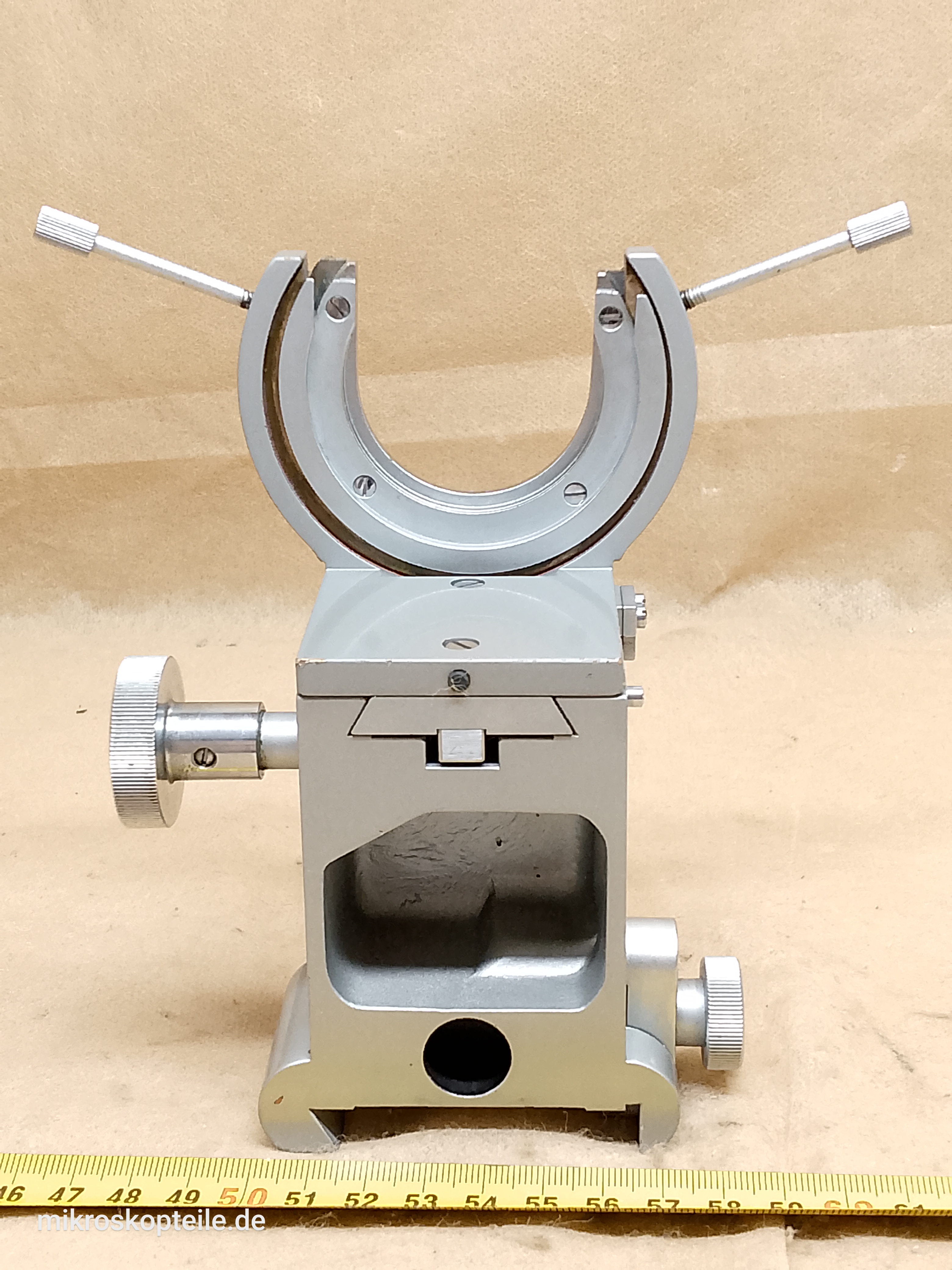

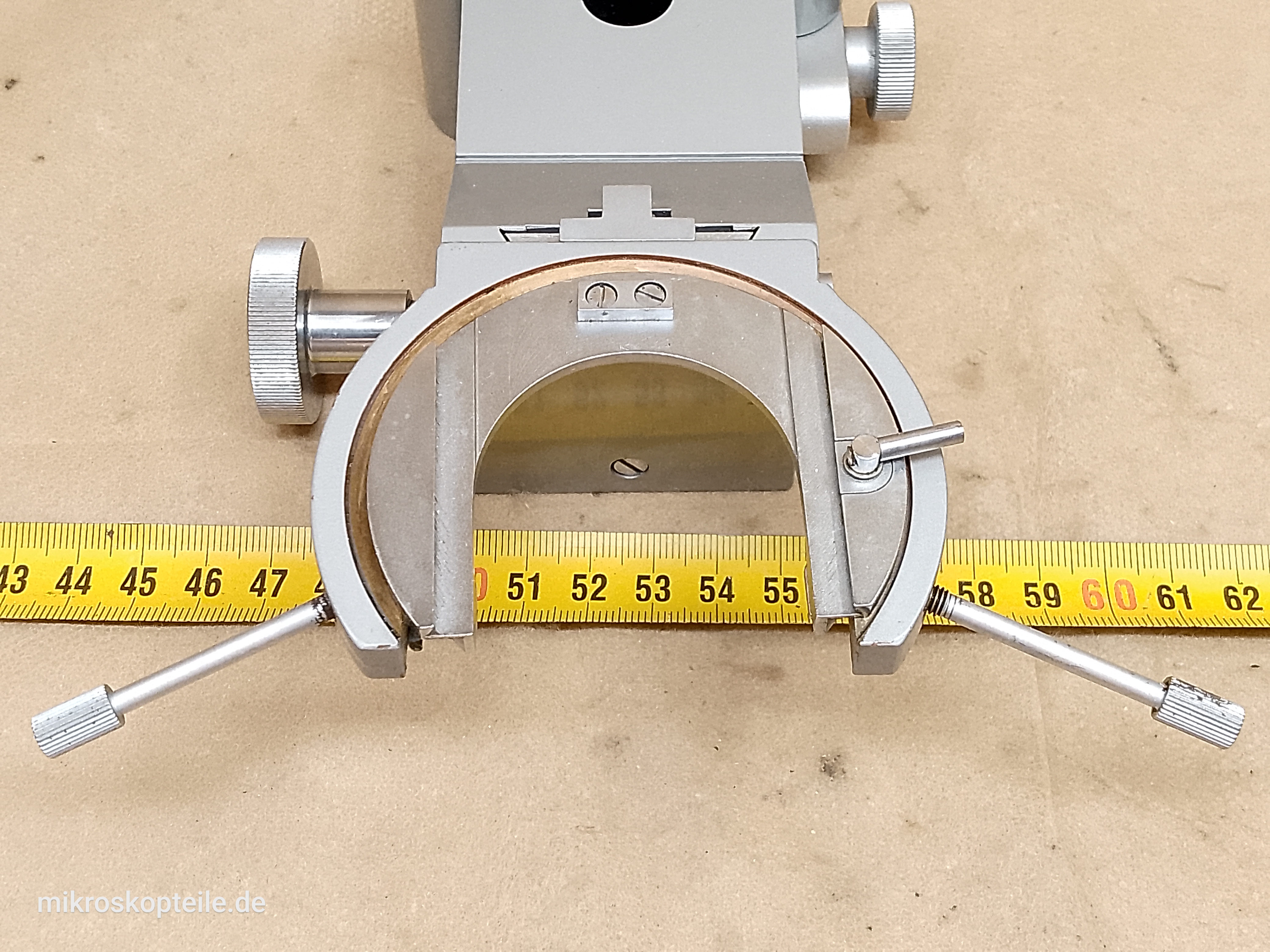

Kompletny blok uchwytu kondensora do mikroskopu Reichert Austria Zetopan.

Ten moduł składa się z następujących części:
- szyna, do której wsuwa się kondensor

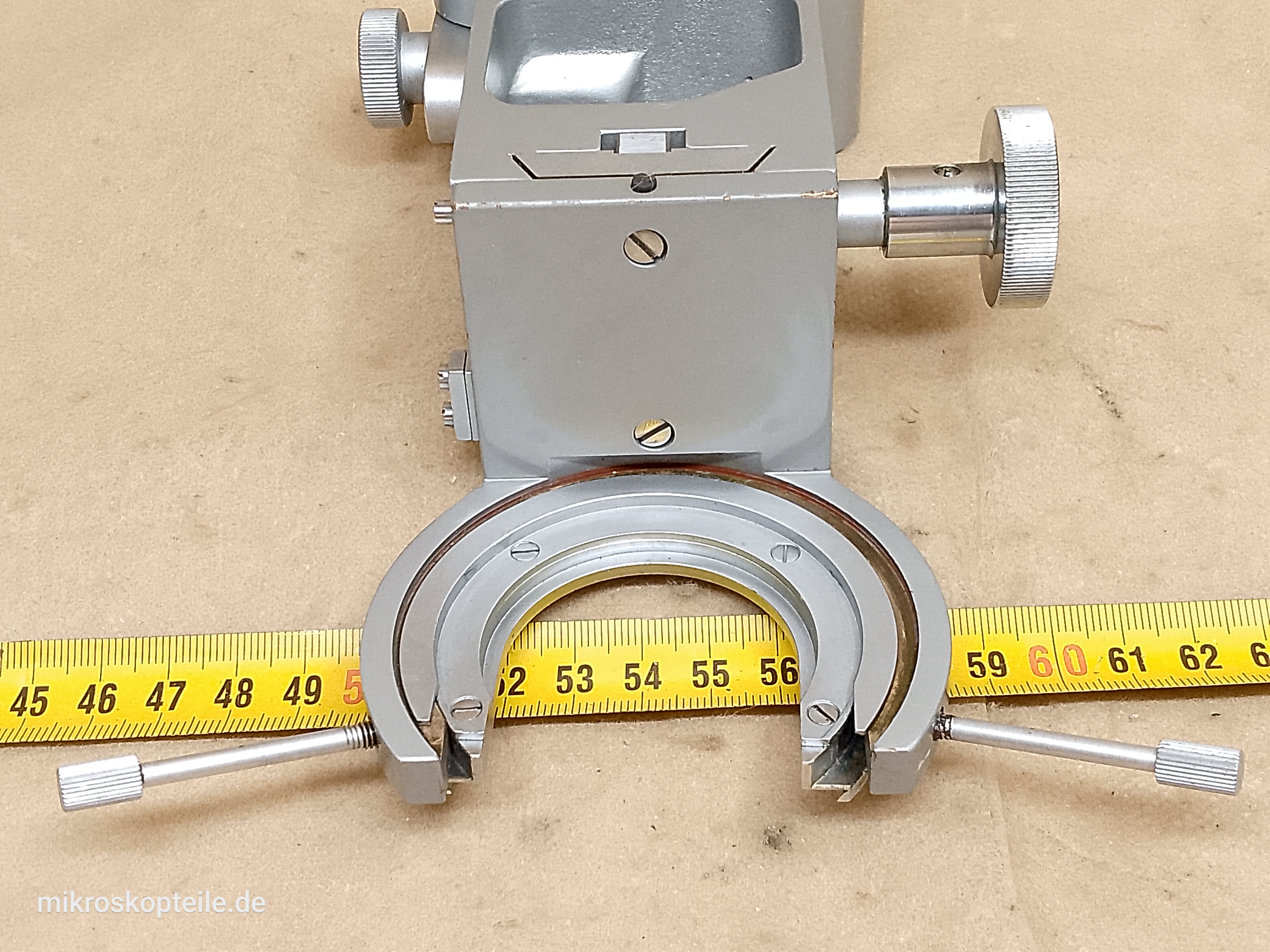

- dwie śruby centrujące kondensor
- zacisk mocujący cały moduł do jaskółczego ogona w korpusie mikroskopu

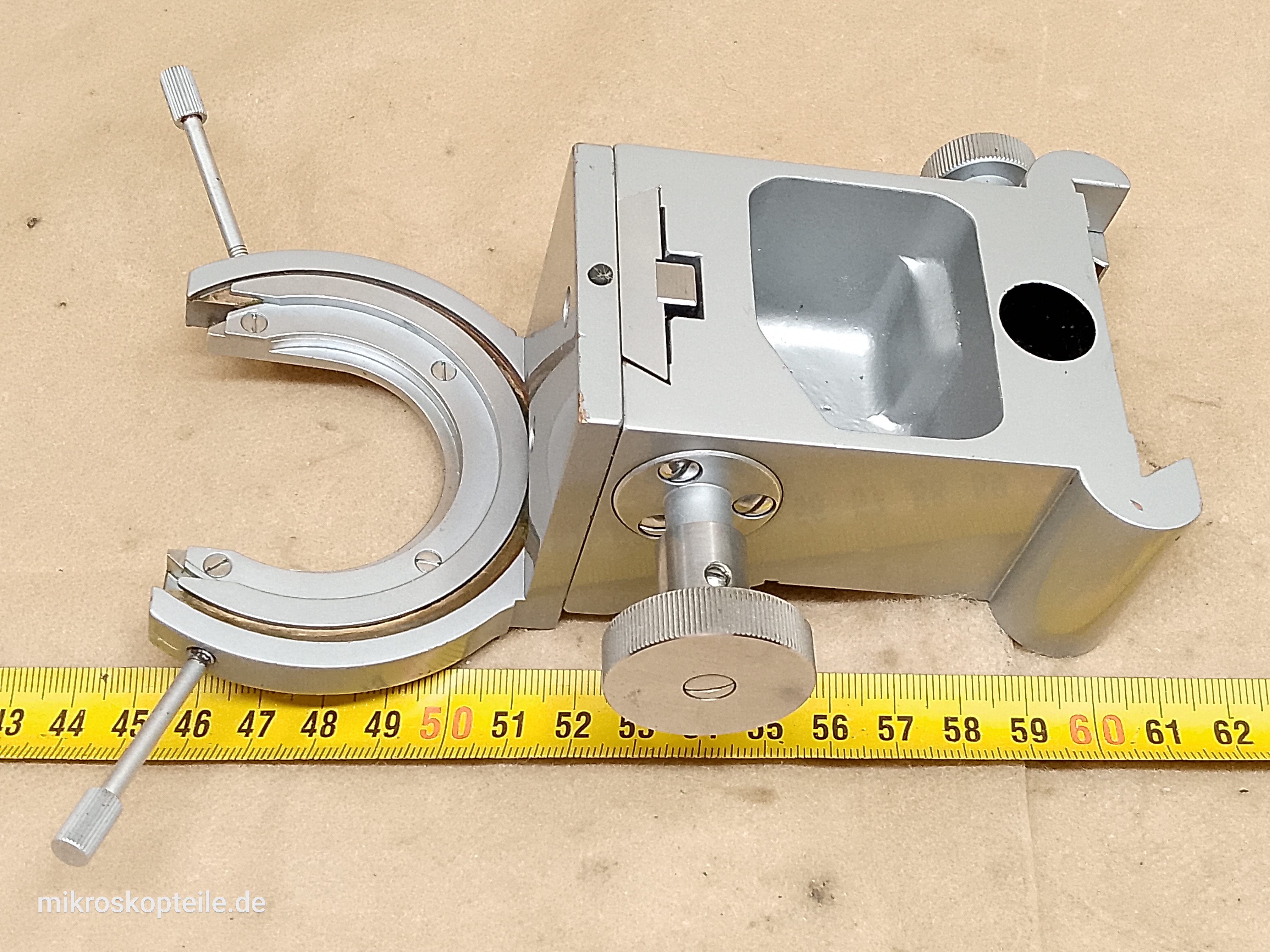

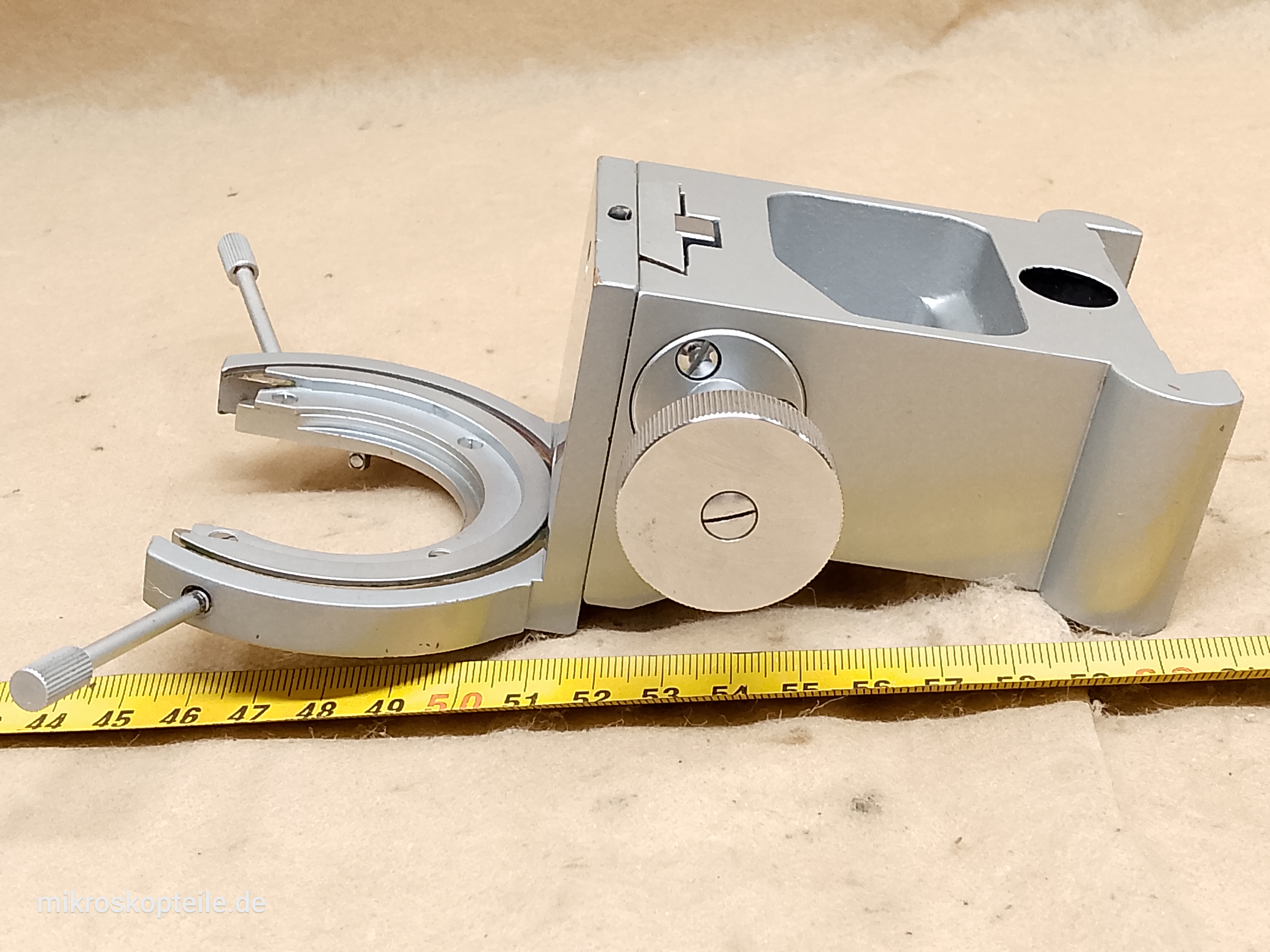

- pokrętło do poruszania kondensorem w pionie

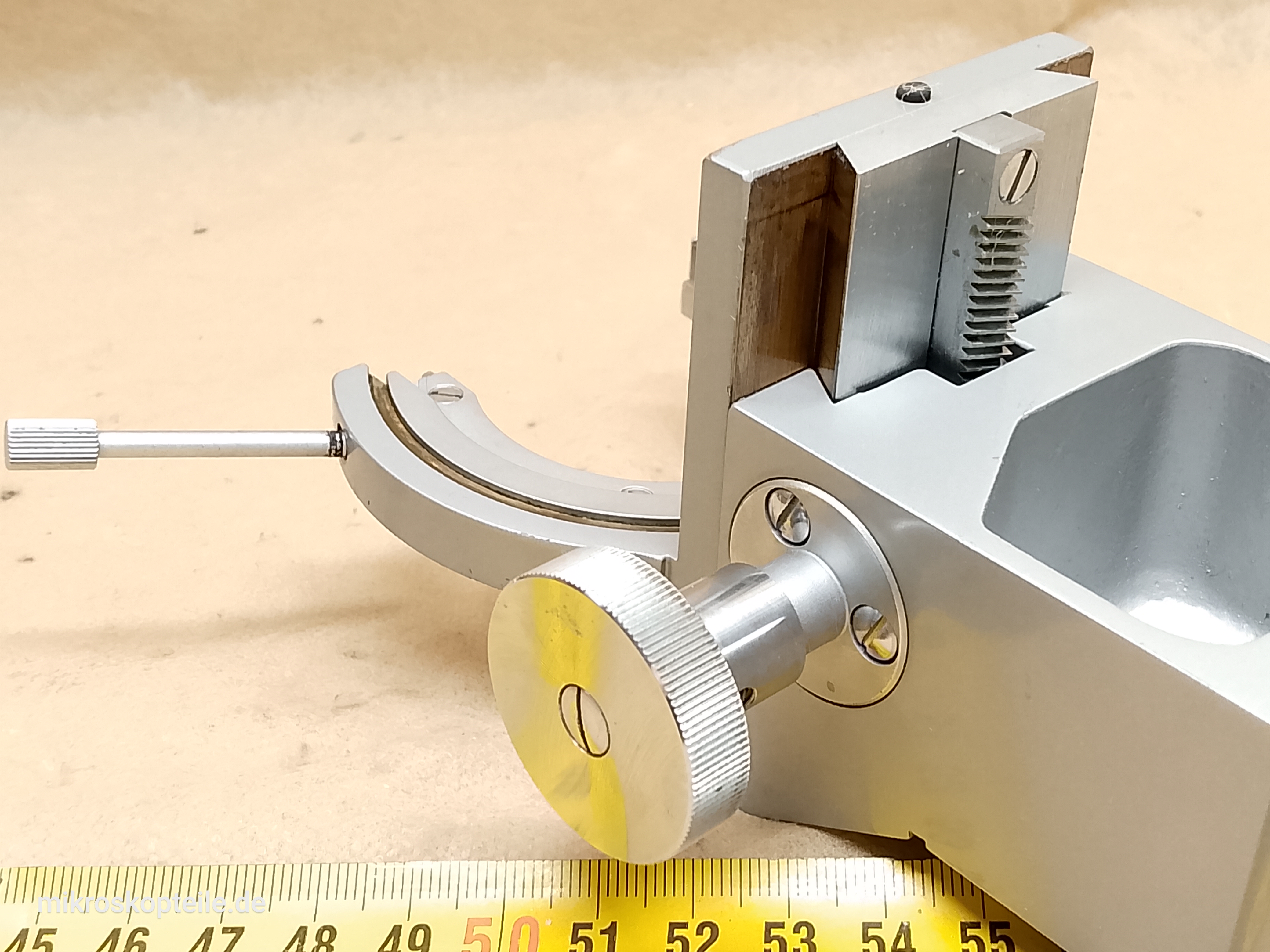

- listwa zębata (często błędnie używana nazwa to zębatka)

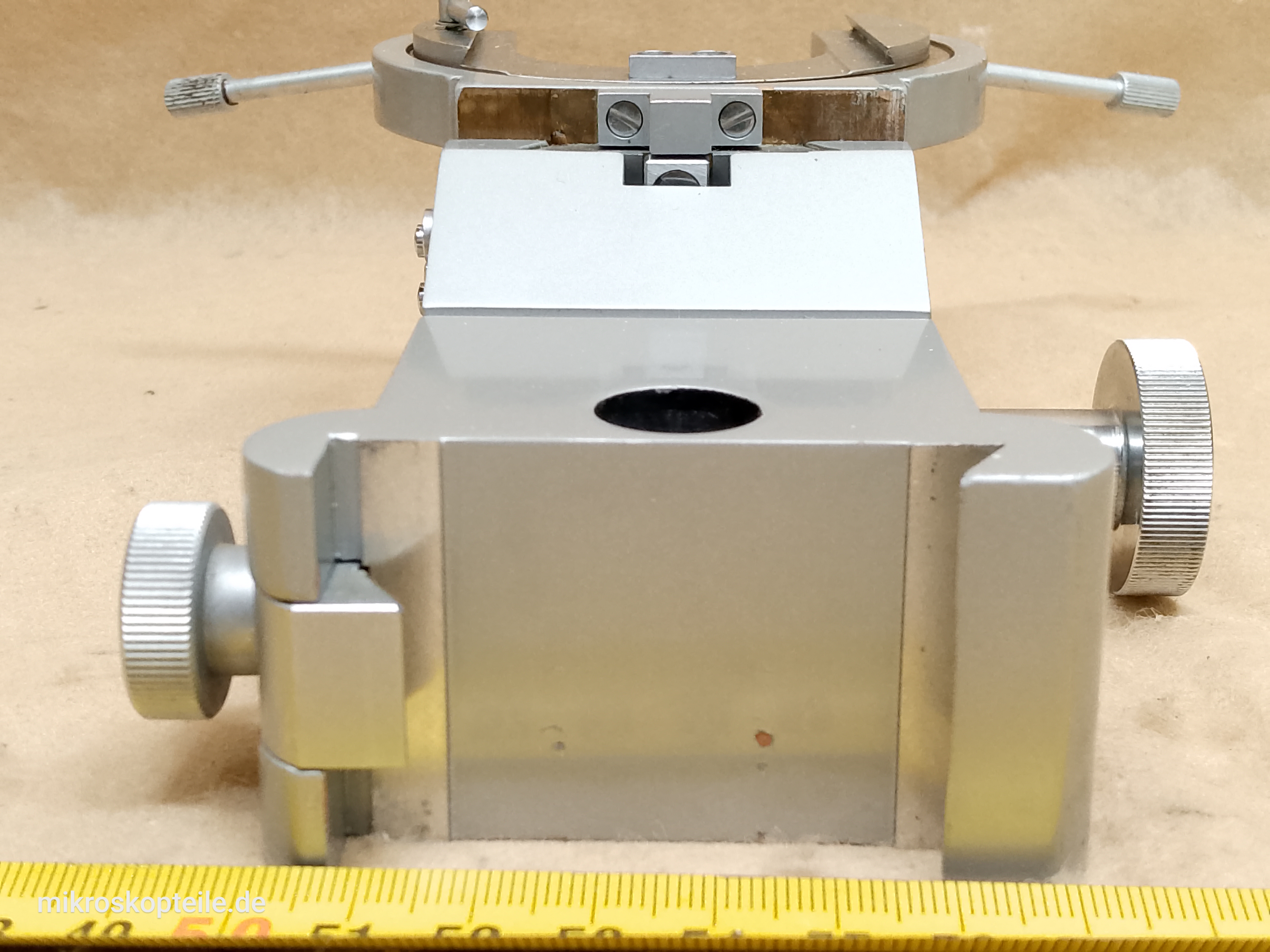

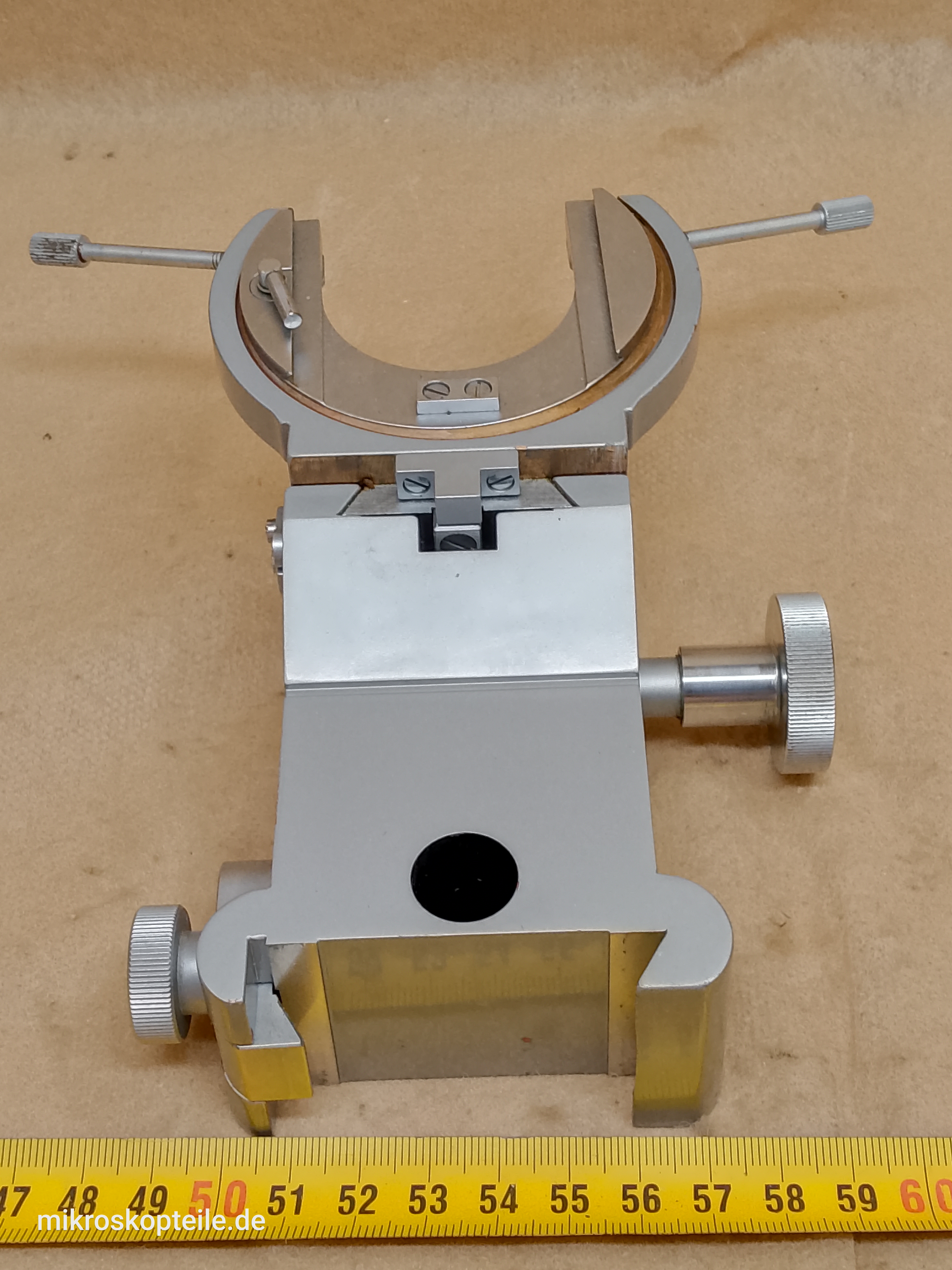

- zauważ okrągły otwór w okolicy mocowania do jaskółczego ogona - to prześwit dla wiązki światła idącej do ewentualnego oświetlacza EPI

Każda z powyższych części składowych tego całego modułu może w mikroskopie ulec uszkodzeniu i wówczas należy wymienić ją, a czasem cały moduł uchwytu kondensora.

Funkcją tego elementu jest trzymanie kondensora mikroskopowego oraz umożliwienie poruszania nim do góry i do dołu.
Uchwyt ten mocuje się za pomocą śruby zaciskowej (tak zwanej "szybko-złączki") do szyny ruchu pionowego z jaskółczym ogonem w korpusie mikroskopu. Na tej samej szynie ale wyżej mocuje się trzymak stolika mikroskopowego.

Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Numer katalogowy tej części: 9 14 40 23
- Nazwa angielska tej części: condenser carrier, adjustable to height, centering device

Do czego jest ta część potrzebna?

• jako część naprawcza mikroskopu Reichert Zetopan w formie wymiany całego uszkodzonego modułu
• jeśli masz mikroskop Reichert Zetopan, w którym ten element co prawda działa, ale jest bardzo złej jakości
• jeśli jakaś część składowa całego modułu uchwytu kondensora uległa uszkodzeniu, np. listwa zębata lub śruby centrujące

Do jakiej kategorii należy ta część?

Uchwyty (trzymaki) kondensora [ link ] [Inne Uchwyty (trzymaki) kondensora]

Kto jest producentem tej części?

• Reichert - Reichert Austria [ link ] [Inne Reichert]

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Reichert Zetopan [ link ] [Inne z Zetopan]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Reichert Zetopan
