Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka - galeria zdjęć
Galeria zawiera zdjęcia z różnych perspektyw oraz zbliżenia tej części do mikroskopu. Kliknięcie przycisku "Otwórz zdjęcie" wyświetli dodatkowe informacje.
Przełącz na glerię video SERMIK_ID: 99534

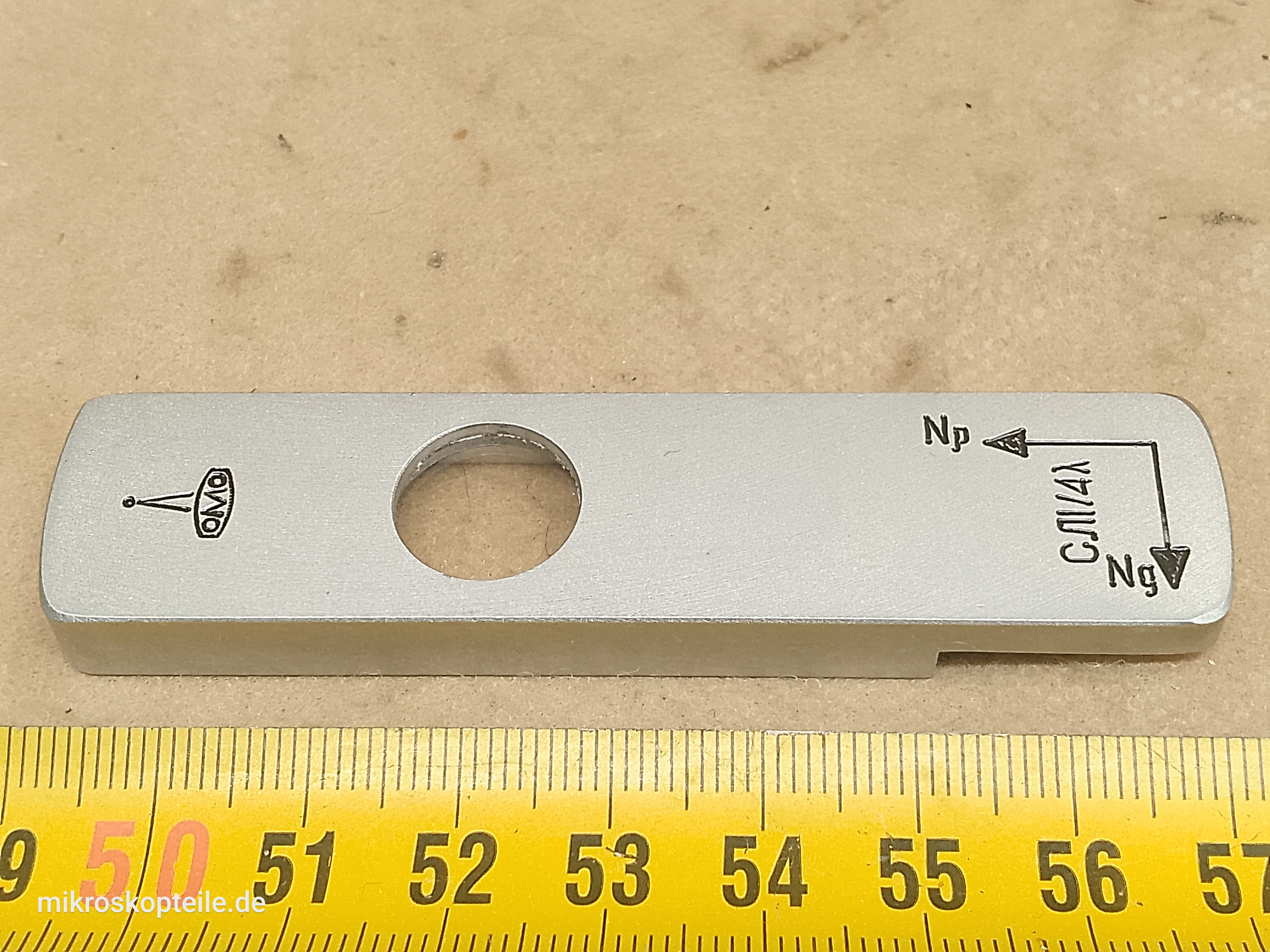

Zdjęcie #1 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka

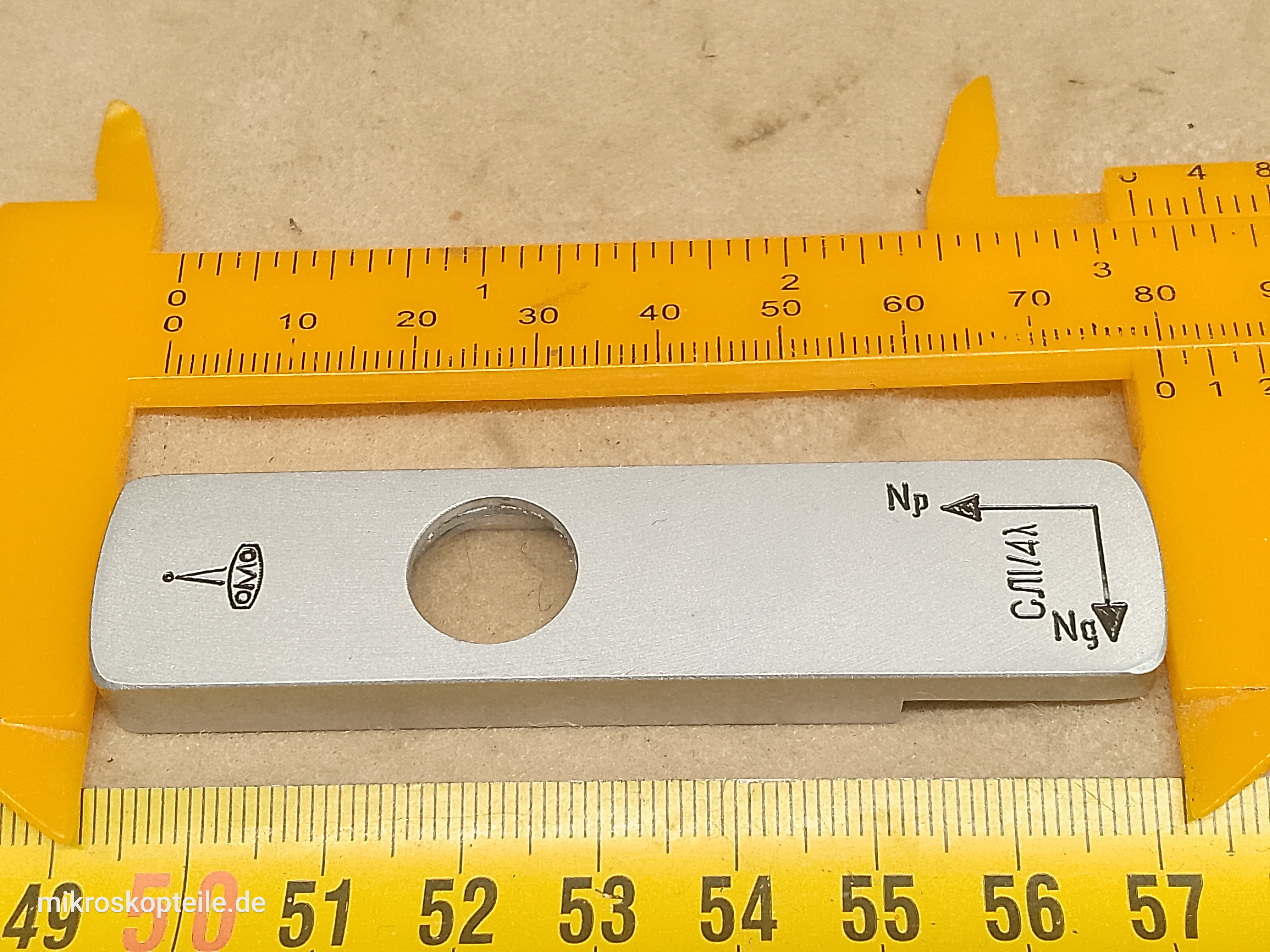

Zdjęcie #2 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka
Zdjęcie #3 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka

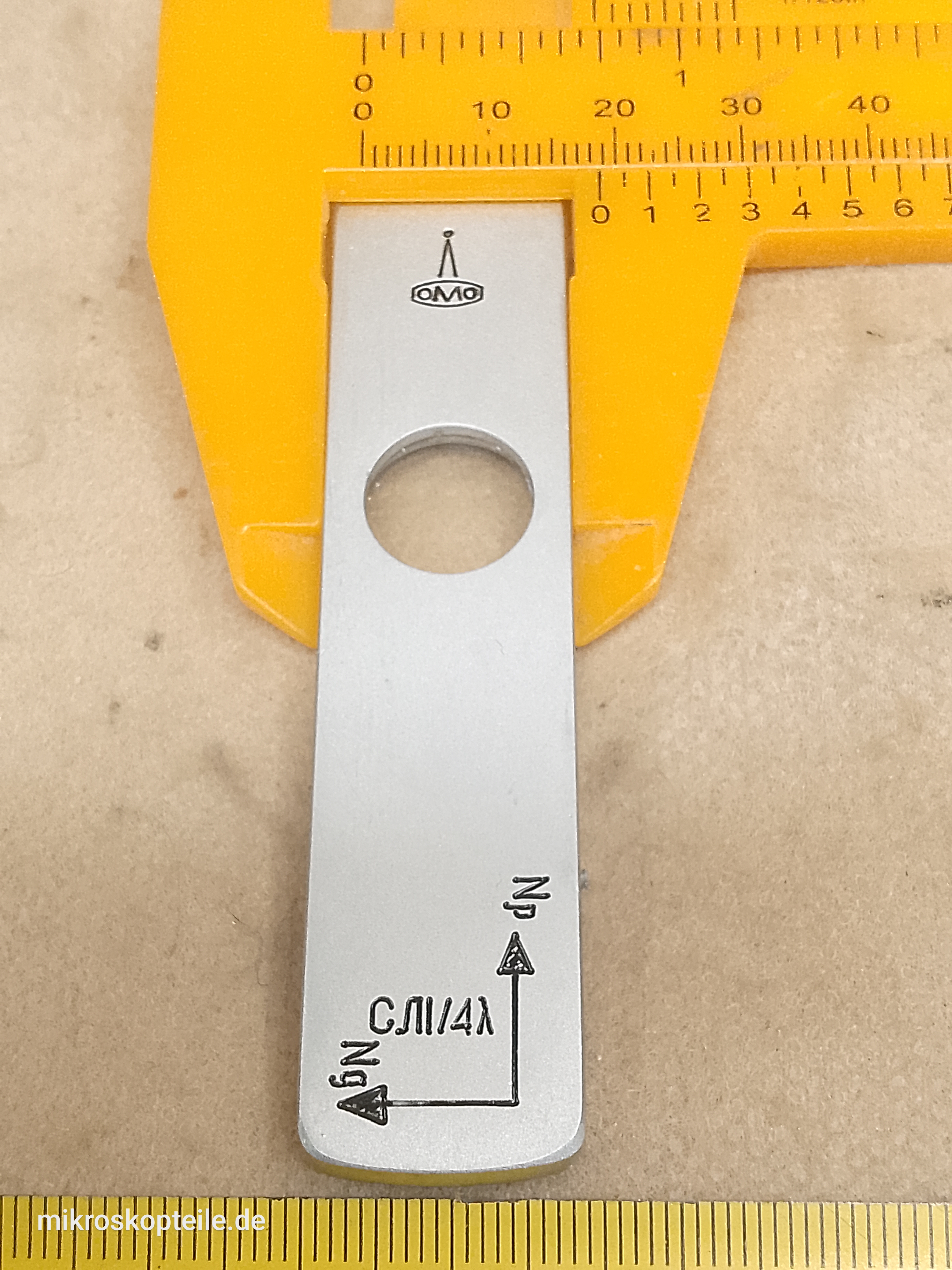

Zdjęcie #4 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka

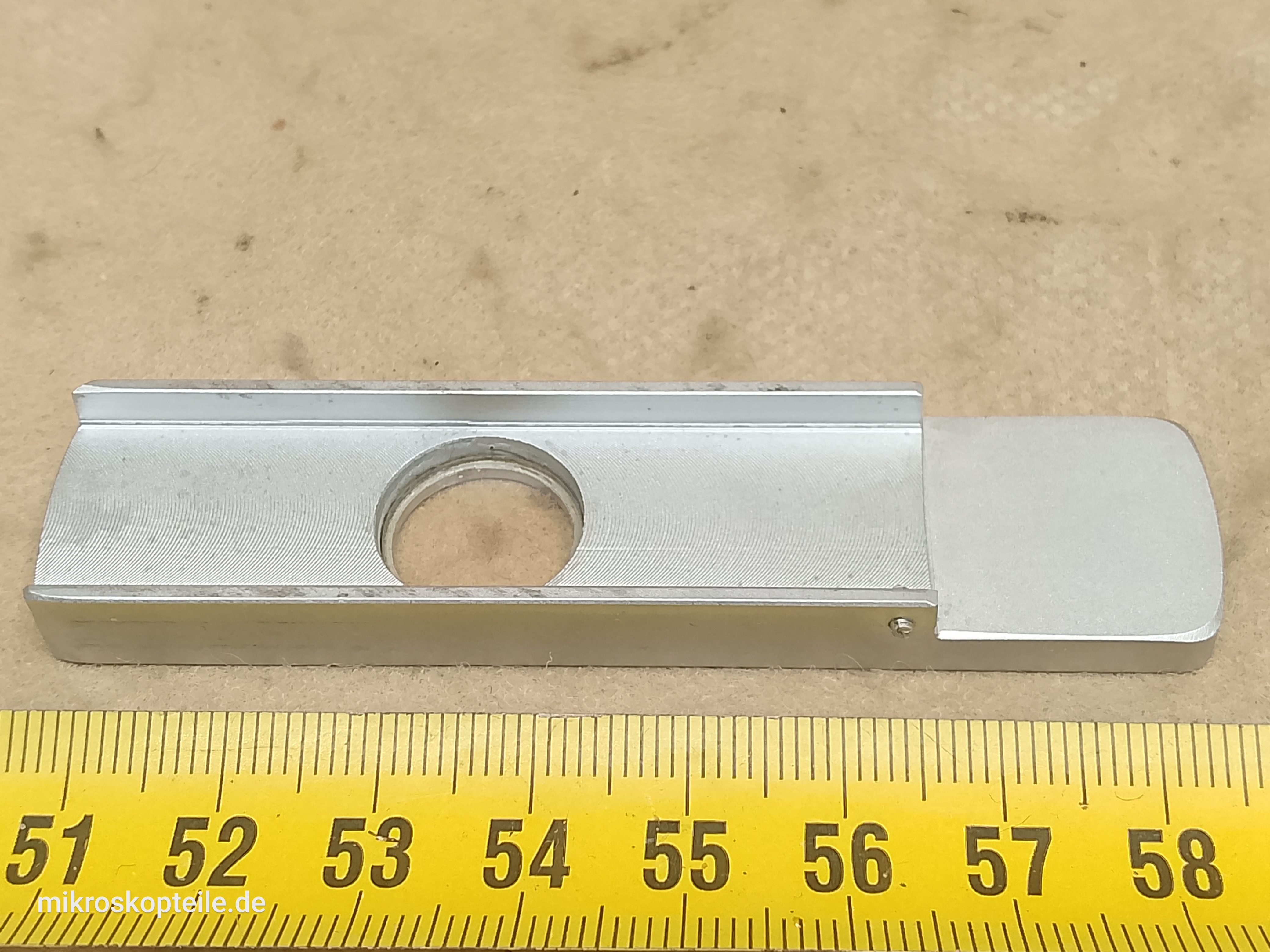

Zdjęcie #5 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka

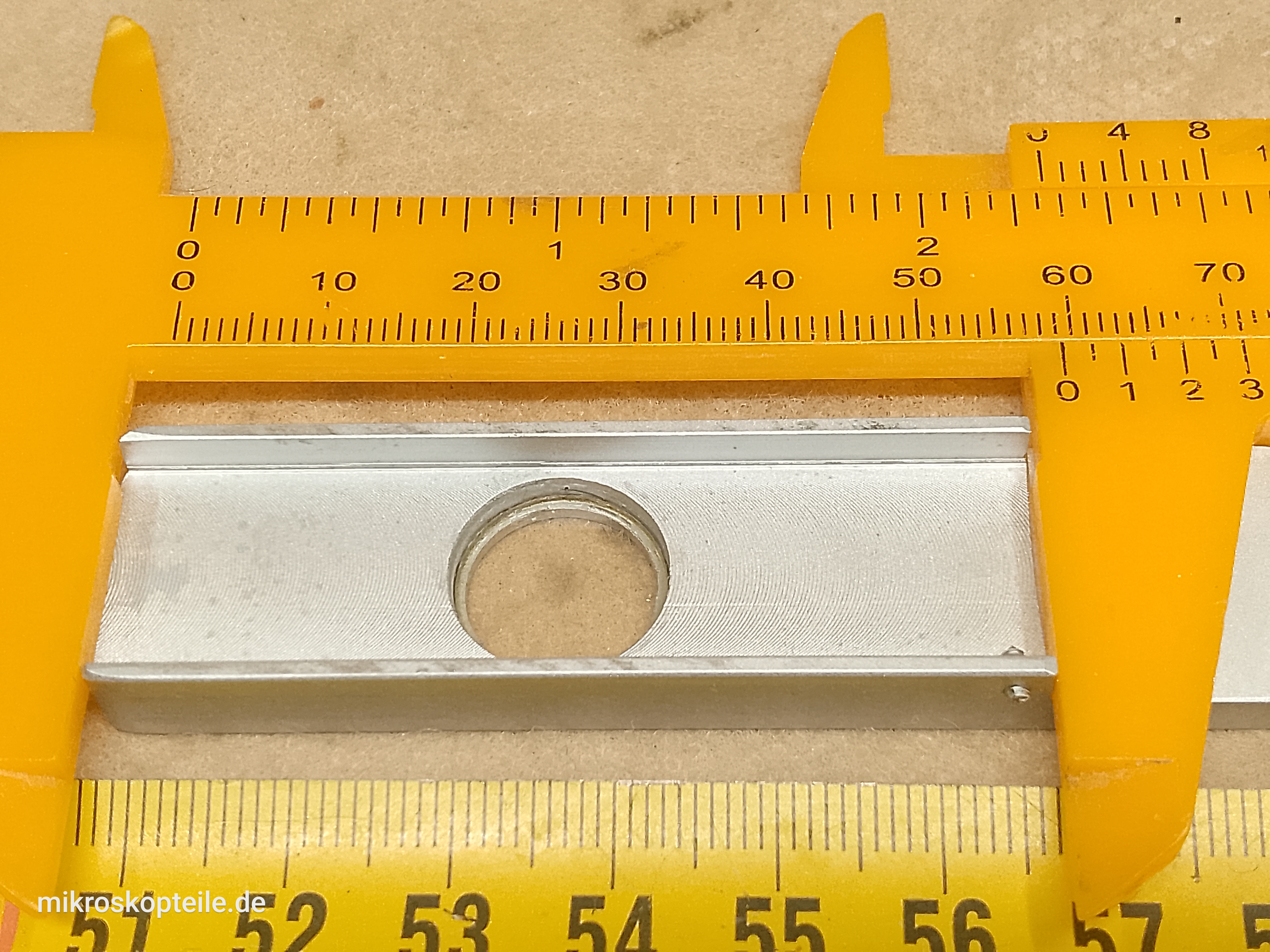

Zdjęcie #6 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka

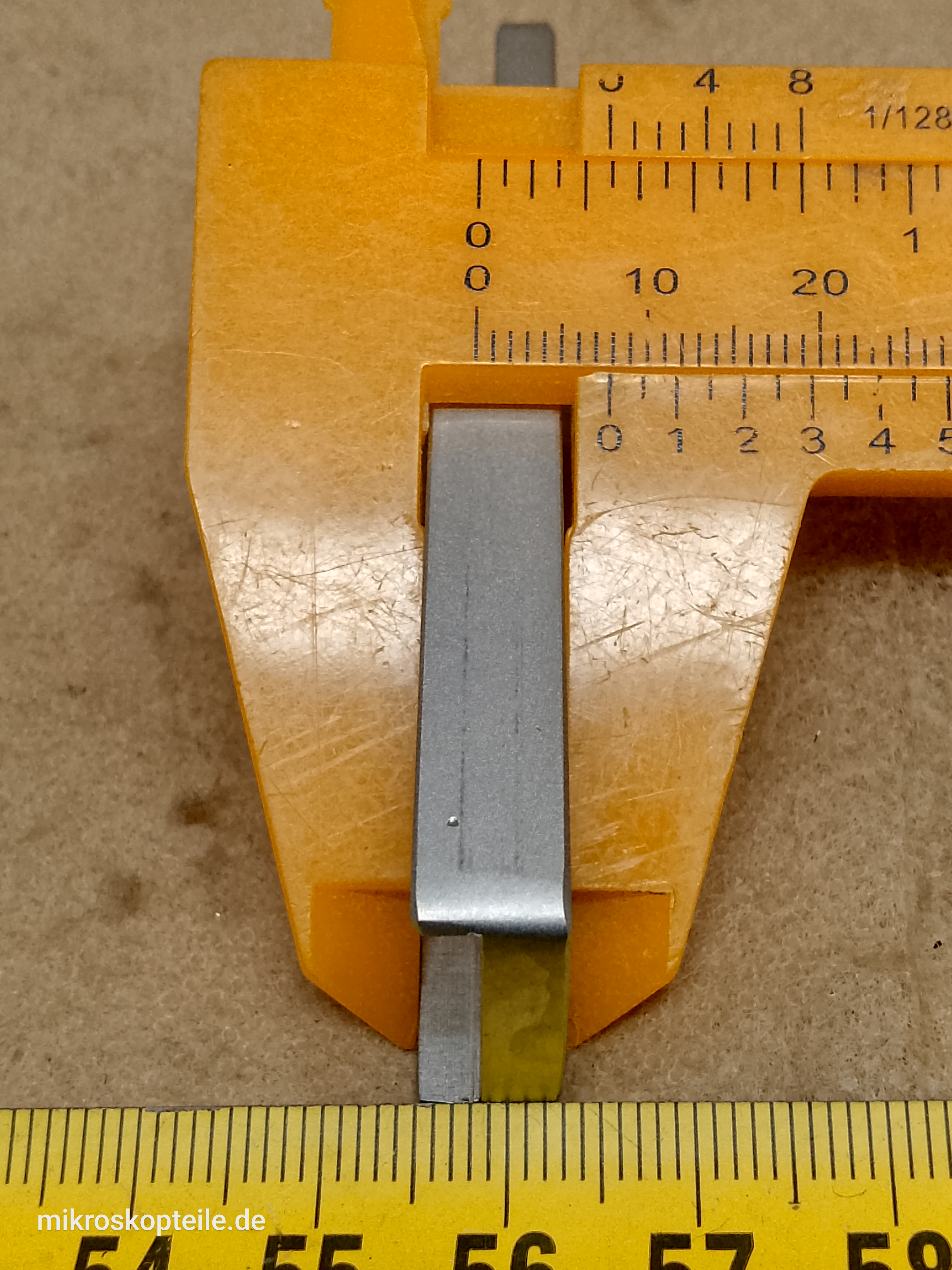

Zdjęcie #7 - Lomo Polam L-213 - СЛ1/4λ Sénarmont ćwierćfalowa wsuwka kompensacyjna mika | mikroskopowa ćwierćfalówka
Opis tej części:
Cwierćfalówka Lomo СЛ1/4λ - wariant Sénarmont (CP-QS - Compensating Plate, Quarter-wave Sénarmont), oś prostopadła/równoległa - do mikroskopów polaryzacyjnych serii Lomo Polam
Mikroskopowa wsuwka kompensacyjna Lomo:
Oznaczenie fabryczne: СЛ1/4λ (zapis alfabetem łacińskim: SL1/4lambda)
Nazwa alternatywna: Sénarmont, CP-QS (Compensating Plate, Quarter-wave Sénarmont)
Materiał kryształu: Mika
Opóźnienie optyczne: 1/4 lambda (ok. 140 nm)
Orientacja osi optycznych: prostopadła i równoległa do krawędzi obudowy
Wymiary:
Długość całkowita: 80 mm
Długość części wsuwanej: 60 mm
Szerokość: 19 mm
Wysokość: 7,5 mm
Wsuwka kompensacyjna ćwierćfalowa typu Sénarmont (płytka ćwierćfalowa Sénarmont) wprowadzająca przesunięcie fazowe o 1/4 długości fali. W odróżnieniu od standardowej ćwierćfalówki, w konfiguracji Sénarmont oś kryształu (Ng) biegnie równolegle do kierunku drgań polaryzatora, a efekt 45 stopni jest wymuszony przez gniazdo mikroskopu, a nie przez orientację kryształu w obudowie. Stosowana do precyzyjnych ilościowych pomiarów opóźnienia optycznego, określania znaku optycznego minerałów oraz analizy światła eliptycznie spolaryzowanego - w połączeniu z obrotowym analizatorem i filtrem interferencyjnym (zwykle 546 nm lub 551 nm).
Osie promienia szybkiego (Np) i wolnego (Ng) są zorientowane równolegle oraz prostopadle do krawędzi obudowy. Taki układ stosuje się w specyficznych typach głowic mikroskopowych Lomo lub przy niestandardowym (obróconym o 45 stopni) ustawieniu polaryzatorów, aby uzyskać właściwy efekt interferencyjny.
Dostępny jest również pierwszy wariant tej wsuwki - standardowa ćwierćfalówka СЛ1/4λ (zapis alfabetem łacińskim: SL1/4lambda) z osią ukośną 45 stopni, przeznaczona do zdecydowanej większości klasycznych mikroskopów polaryzacyjnych ze standardowym układem gniazda akcesoriów. Przed zakupem należy sprawdzić konstrukcję posiadanego mikroskopu. Zastosowanie niewłaściwego wariantu sprawi, że osie kryształu nie pokryją się z kierunkiem drgań światła spolaryzowanego, co uniemożliwi prawidłowe wygaszanie tła oraz precyzyjne pomiary i obserwacje konoskopowe.
Do czego jest ta część potrzebna?
- Jeśli masz mikroskop polaryzacyjny i brakuje Ci tego kompensatora na wsuwce
- Jeśli masz taką wsuwkę, ale uległa ona uszkodzeniu (np. delaminacji)
- Jeśli chcesz tej ćwierćfalówki użyć d innych celów DIY
- Do jakiej kategorii należy ta część?
- Slidery [ link ] [Inne Slidery]
- Kto jest producentem tej części?
-
- Lomo - Leningrad Optical Mechanical Association [ link ] [Inne Lomo]
- LZOS
- TOMP
- WTOMP
- WOOMP
- GOMZ
- LOOMP
- Progres
- Progress
- Z jakiego mikroskopu pochodzi ta część?
- Mikroskop Lomo Polam L-213 [ link ] [Inne z Polam L-213]
- Z jakimi mikroskopami lub elementami jest kompatybilna ta część?
-
- Lomo Polam
- Lomo Polam R-113
- Lomo Polam L-211
- Lomo Polam LMPR
- Lomo Polam R-311
- Lomo Polam L-213
- Lomo Polam S-111
- Lomo Polam S-112
- Lomo Polam R-111
- Lomo Polam R-112
- Lomo Polam L-213 części do naprawy mikroskopu
- Lomo Polam СЛ1/4λ ćwierćfalowa wsuwka kompensacyjna mika typu Sénarmont
- Lomo Polam ćwierćfalówka polaryzacyjna SL 1/4 lambda
- Lomo Polam L-213 Polarisations-Mikroskop СЛ1/4λ Sénarmont Viertelwellen Kompensations Schieber
- Lomo Polam Lambda Glimmer Viertel-Plättchen
- Lomo Polam polarizing microscope СЛ1/4λ Sénarmont mica quarter-wave compensating slider
- Lomo Polam microscope SL 1/4 lambda plate
- Lomo części zamienne
