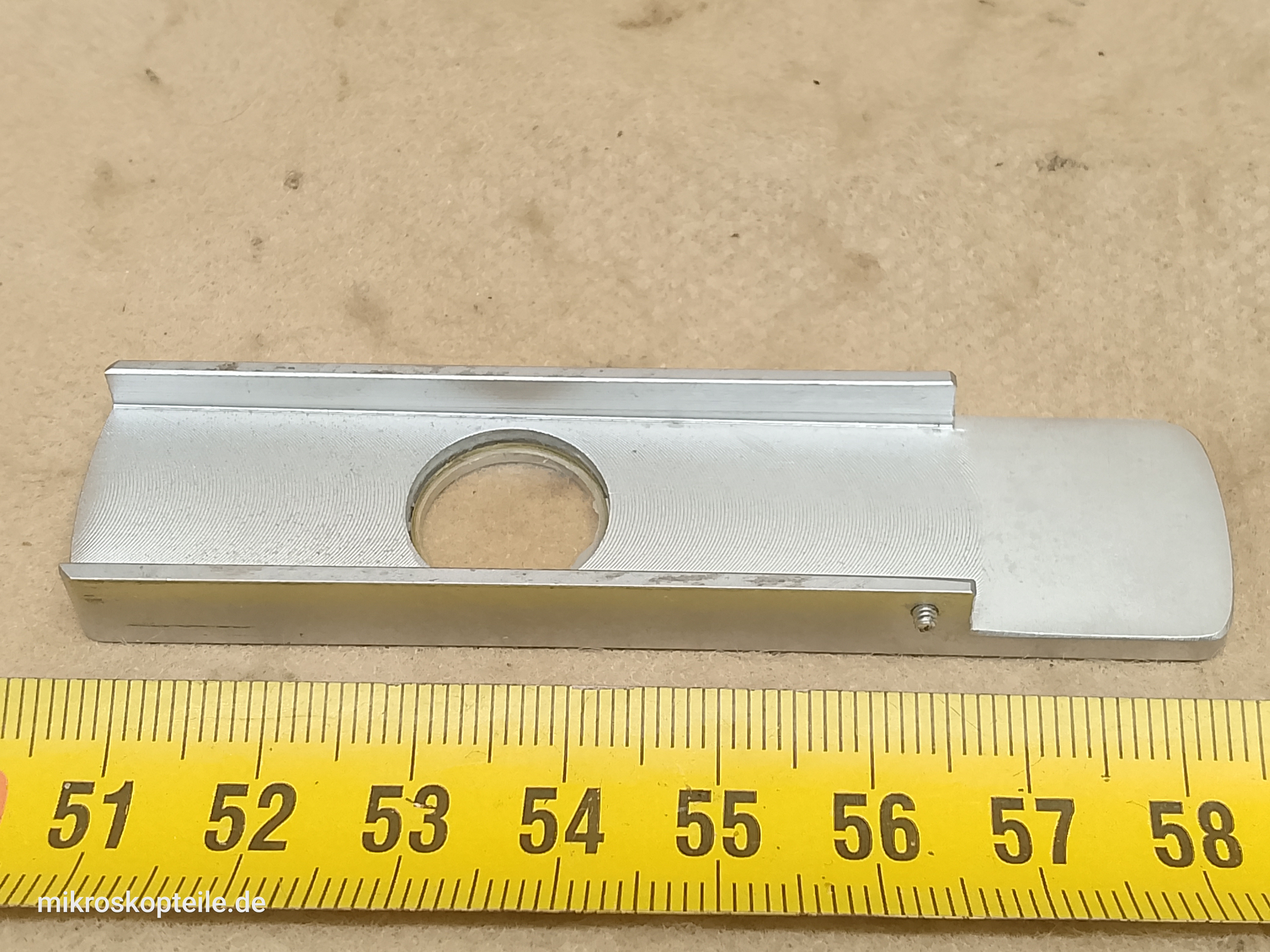

Lomo Polam L-213 - СЛ1/4λ ćwierćfalowa wsuwka kompensacyjna mika z osią ukośną | mikroskopowa ćwierćfalówka - galeria zdjęć

Opis tej części:

Ćwierćfalówka Lomo СЛ1/4λ (zapis alfabetem łacińskim: SL1/4lambda) - wariant standardowy z osią ukośną (45 stopni) do mikroskopów polaryzacyjnych serii Lomo Polam

Mikroskopowa wsuwka kompensacyjna Lomo:
Oznaczenie fabryczne: СЛ1/4λ
Materiał kryształu: Mika
Opóźnienie optyczne: 1/4 lambda (ok. 140 nm)
Orientacja osi optycznych: ukośna, pod kątem 45 stopni względem krawędzi obudowy

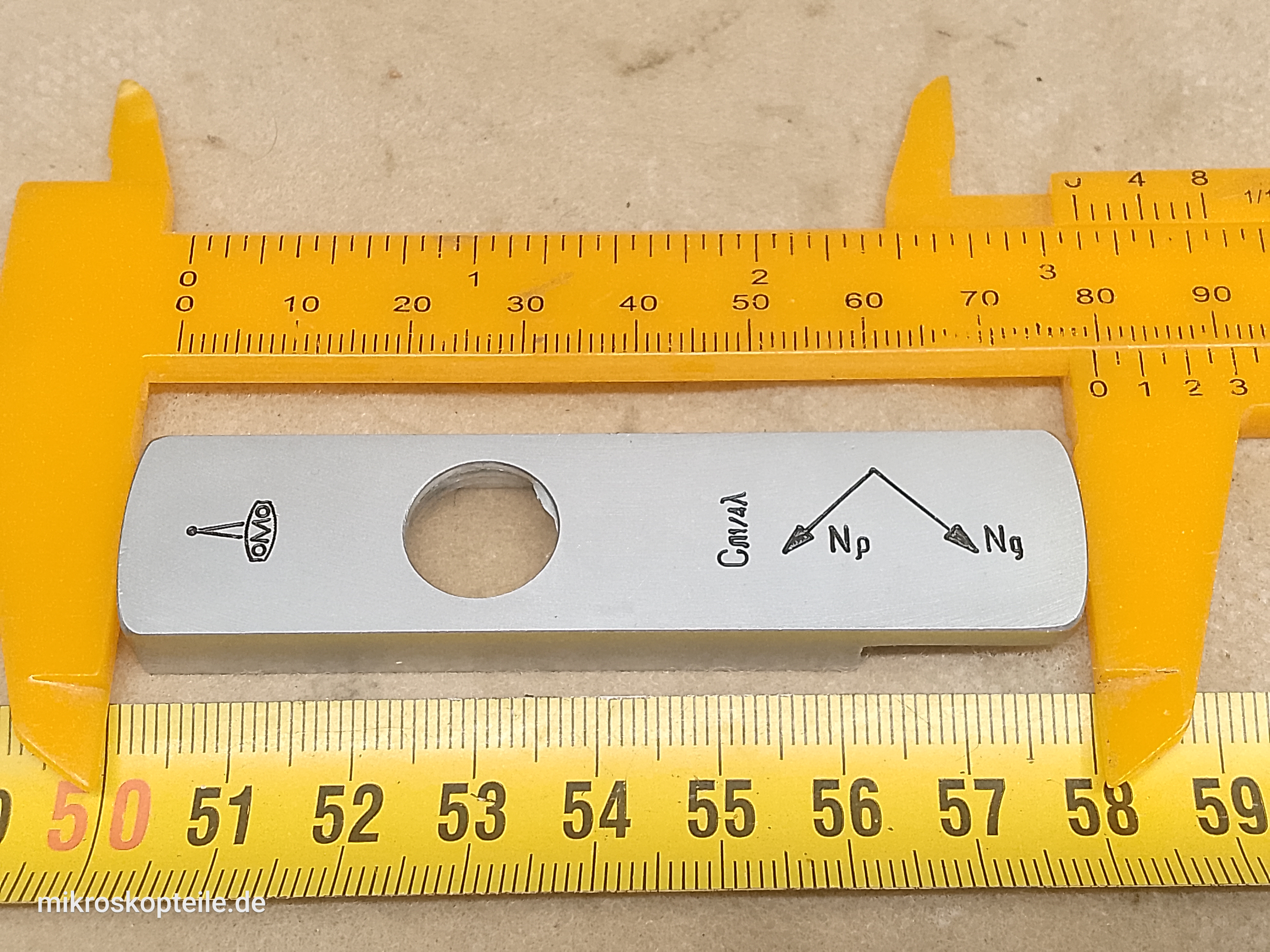

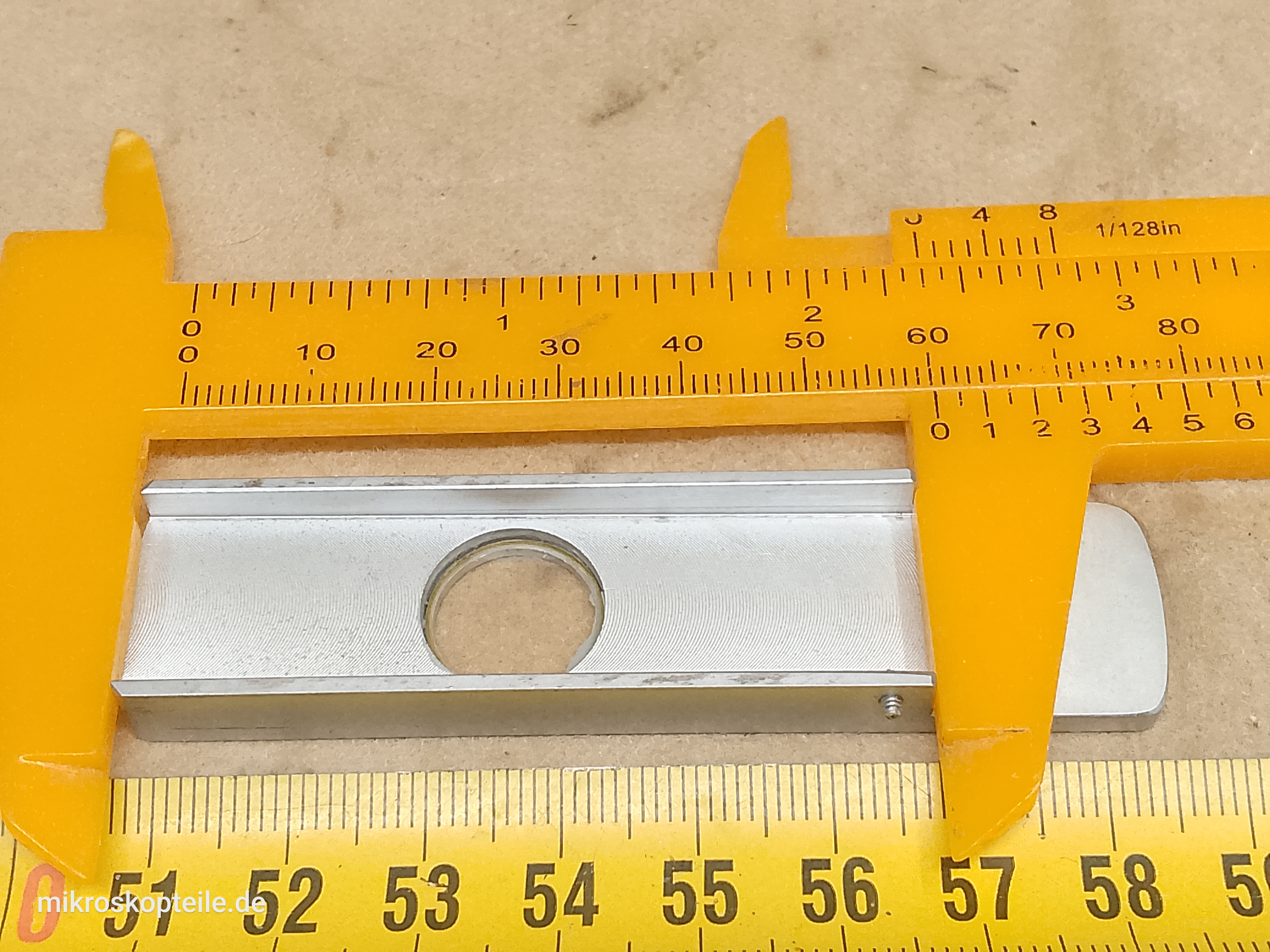

Wymiary:
Długość całkowita: 80 mm
Długość części wsuwanej: 60 mm
Szerokość: 19 mm

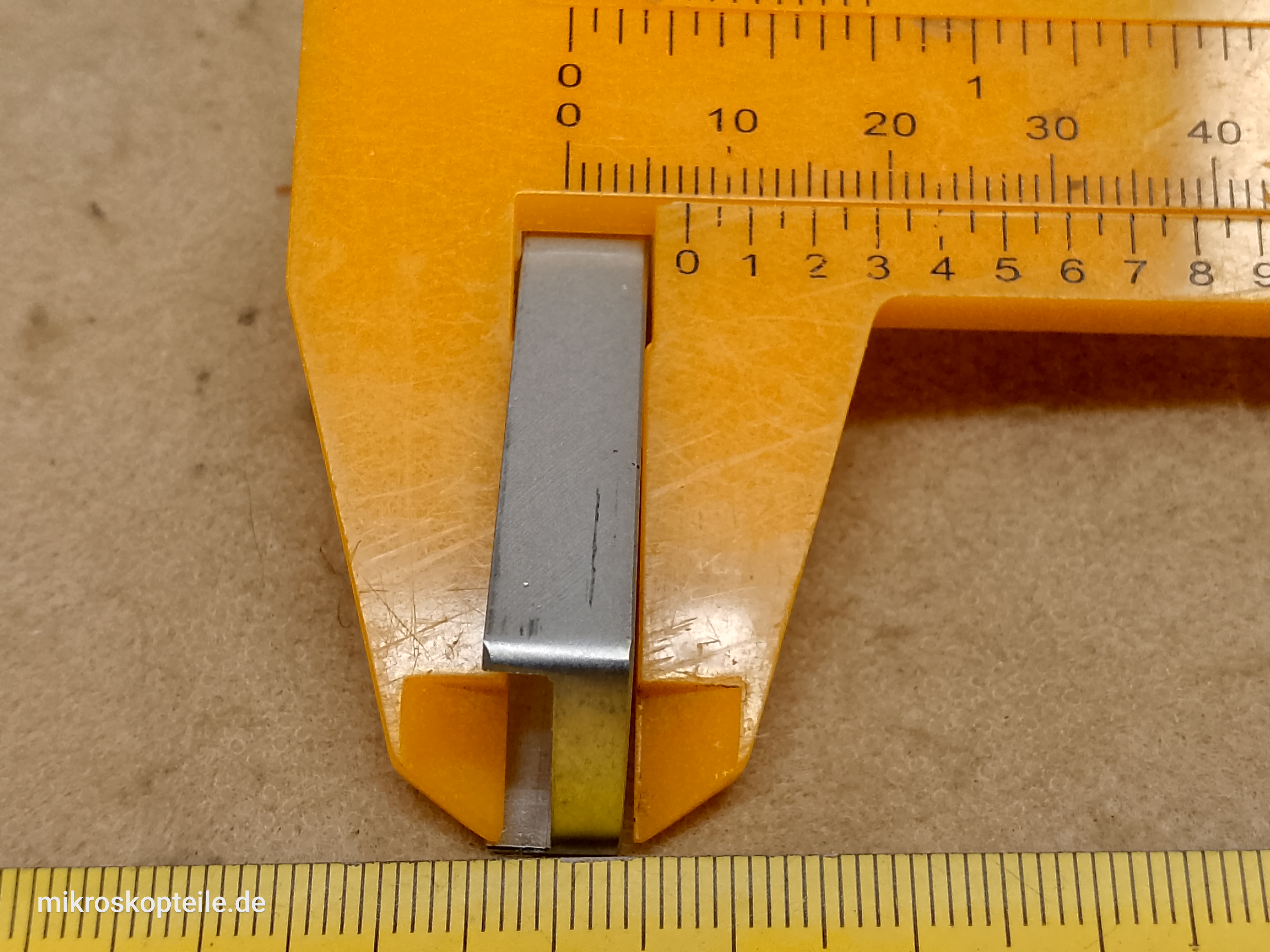

Wysokość: 7,5 mm

Wsuwka kompensacyjna ćwierćfalowa (płytka ćwierćfalowa) wprowadzająca przesunięcie fazowe o 1/4 długości fali. Stosowana do standardowej kompensacji, określania znaku optycznego minerałów oraz analizy światła eliptycznie spolaryzowanego.

Osie promienia szybkiego (Np) i wolnego (Ng) są zorientowane pod kątem 45 stopni względem osi podłużnej wsuwki. Jest to konfiguracja standardowa, stosowana w zdecydowanej większości klasycznych mikroskopów polaryzacyjnych, gdzie gniazdo akcesoriów jest równoległe do ramienia statywu, a osie drgań kryształu trafiają w przekątną kierunków polaryzatora i analizatora.

Dostępny jest również drugi wariant tej wsuwki - typu Sénarmont, oznaczana skrótem CP-QS (Compensating Plate, Quarter-wave Sénarmont). W konfiguracji Sénarmont oś kryształu (Ng) biegnie równolegle do kierunku drgań polaryzatora, a efekt 45 stopni jest wymuszony przez gniazdo mikroskopu, a nie przez orientację kryształu w obudowie. Wariant Sénarmont przeznaczony jest do specjalistycznych głowic mikroskopowych LOMO z gniazdem obróconym o 45 stopni oraz do precyzyjnych ilościowych pomiarów opóźnienia optycznego w połączeniu z obrotowym analizatorem i filtrem interferencyjnym (zwykle 546 nm lub 551 nm). Przed zakupem należy sprawdzić konstrukcję posiadanego mikroskopu. Zastosowanie niewłaściwego wariantu sprawi, że osie kryształu nie pokryją się z kierunkiem drgań światła spolaryzowanego, co uniemożliwi prawidłowe wygaszanie tła oraz precyzyjne pomiary i obserwacje konoskopowe.

Do czego jest ta część potrzebna?

• Jeśli masz mikroskop polaryzacyjny i brakuje Ci tego kompensatora na wsuwce
• Jeśli masz taką wsuwkę, ale uległa ona uszkodzeniu (np. delaminacji)
• Jeśli chcesz tej ćwierćfalówki użyć d innych celów DIY

Do jakiej kategorii należy ta część?

Slidery [ link ] [Inne Slidery]

Kto jest producentem tej części?

• Lomo - Leningrad Optical Mechanical Association [ link ] [Inne Lomo]
• LZOS
• TOMP
• WTOMP
• WOOMP
• GOMZ
• LOOMP
• Progres
• Progress

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Lomo Polam L-213 [ link ] [Inne z Polam L-213]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Lomo Polam
• Lomo Polam R-113
• Lomo Polam L-211
• Lomo Polam LMPR
• Lomo Polam R-311
• Lomo Polam L-213
• Lomo Polam S-111
• Lomo Polam S-112
• Lomo Polam R-111
• Lomo Polam R-112
