Lomo MMU-3 / MMY-3 - obudowa lampy oświetlacza mikroskopu metalograficznego i kondensor EPI - galeria zdjęć

Opis tej części:

Obudowa lampy oświetlacza i kondensor EPI do mikroskopu metalograficznego Lomo MMU-3 / MMY-3.

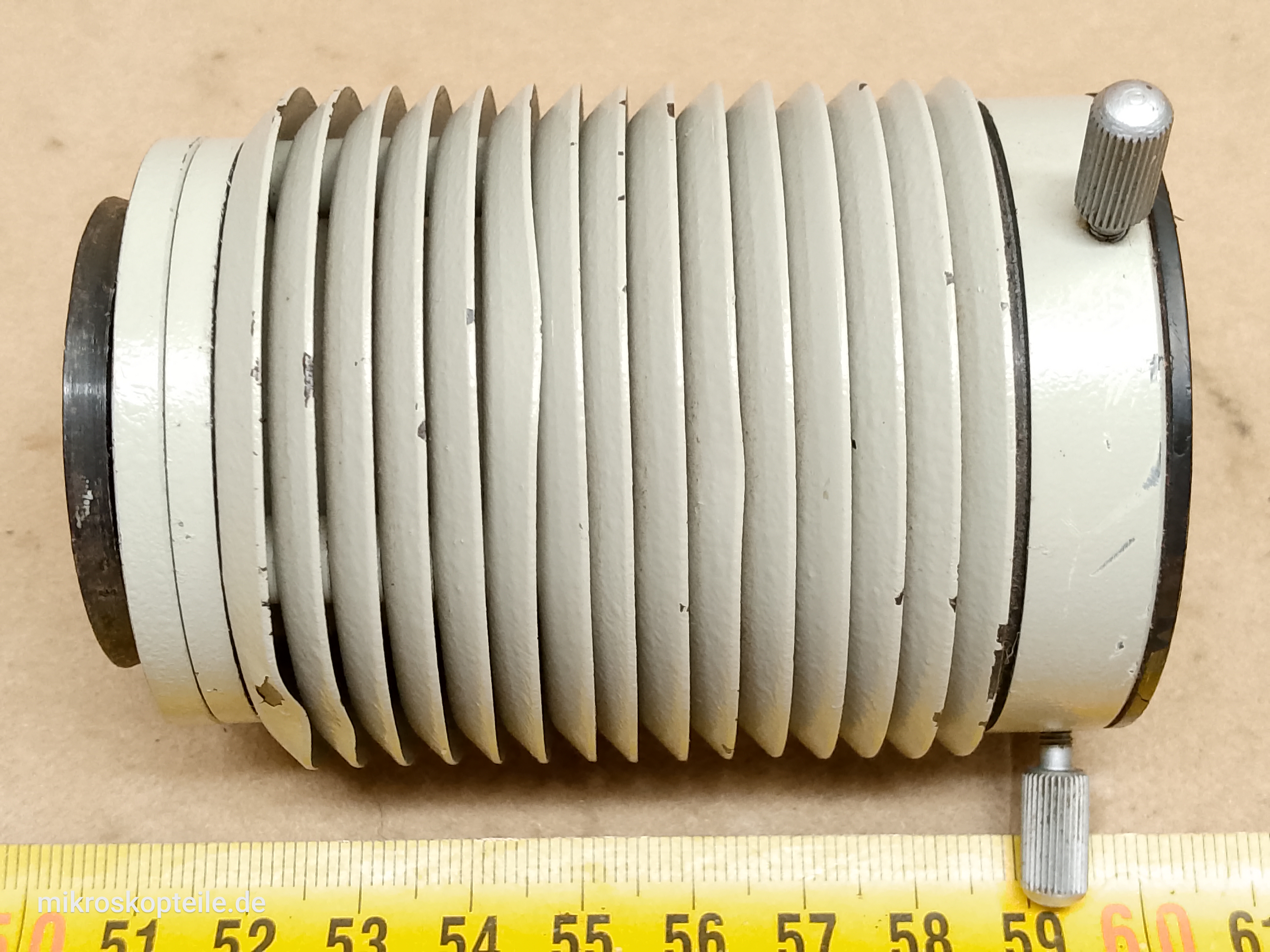

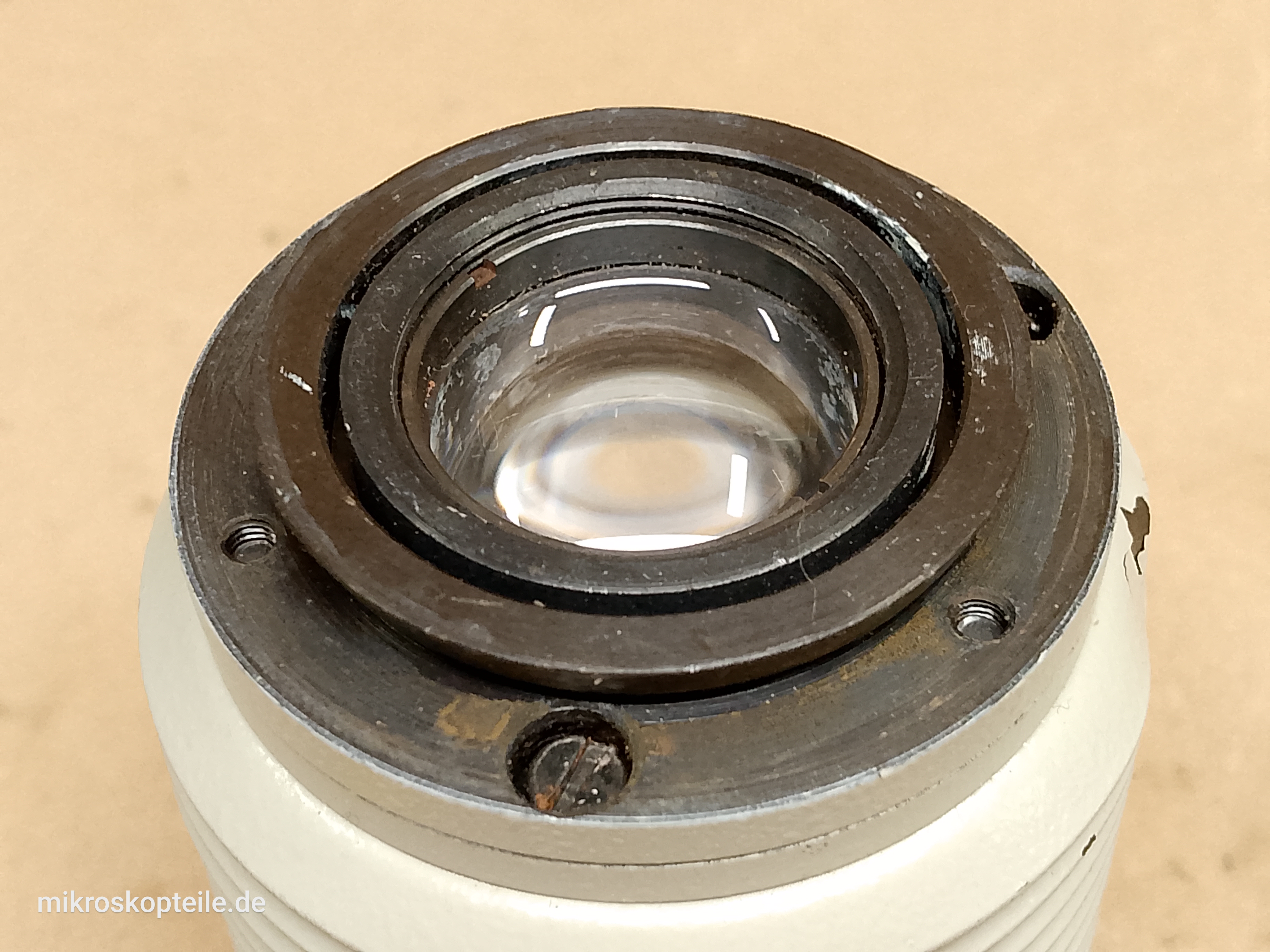

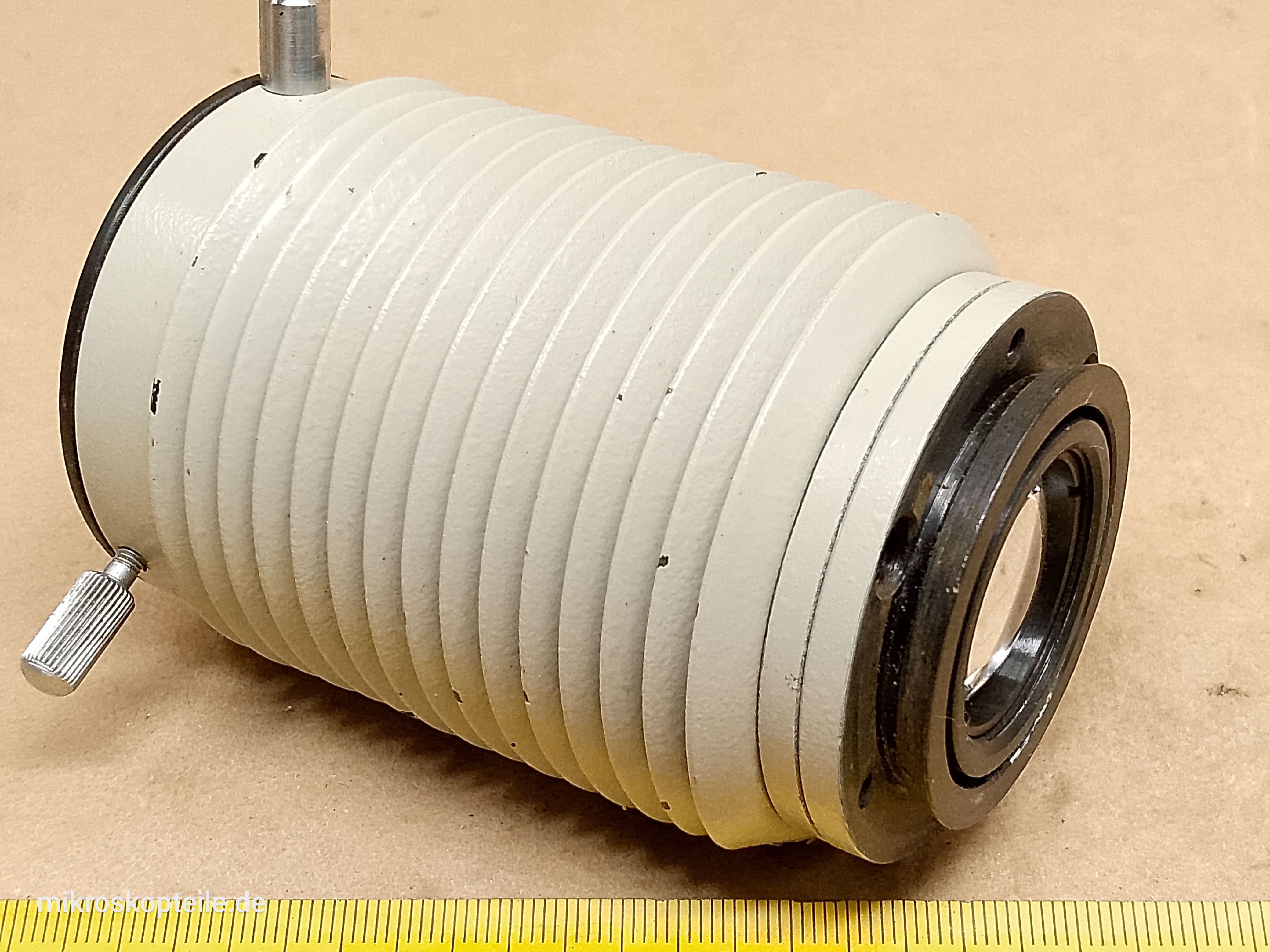

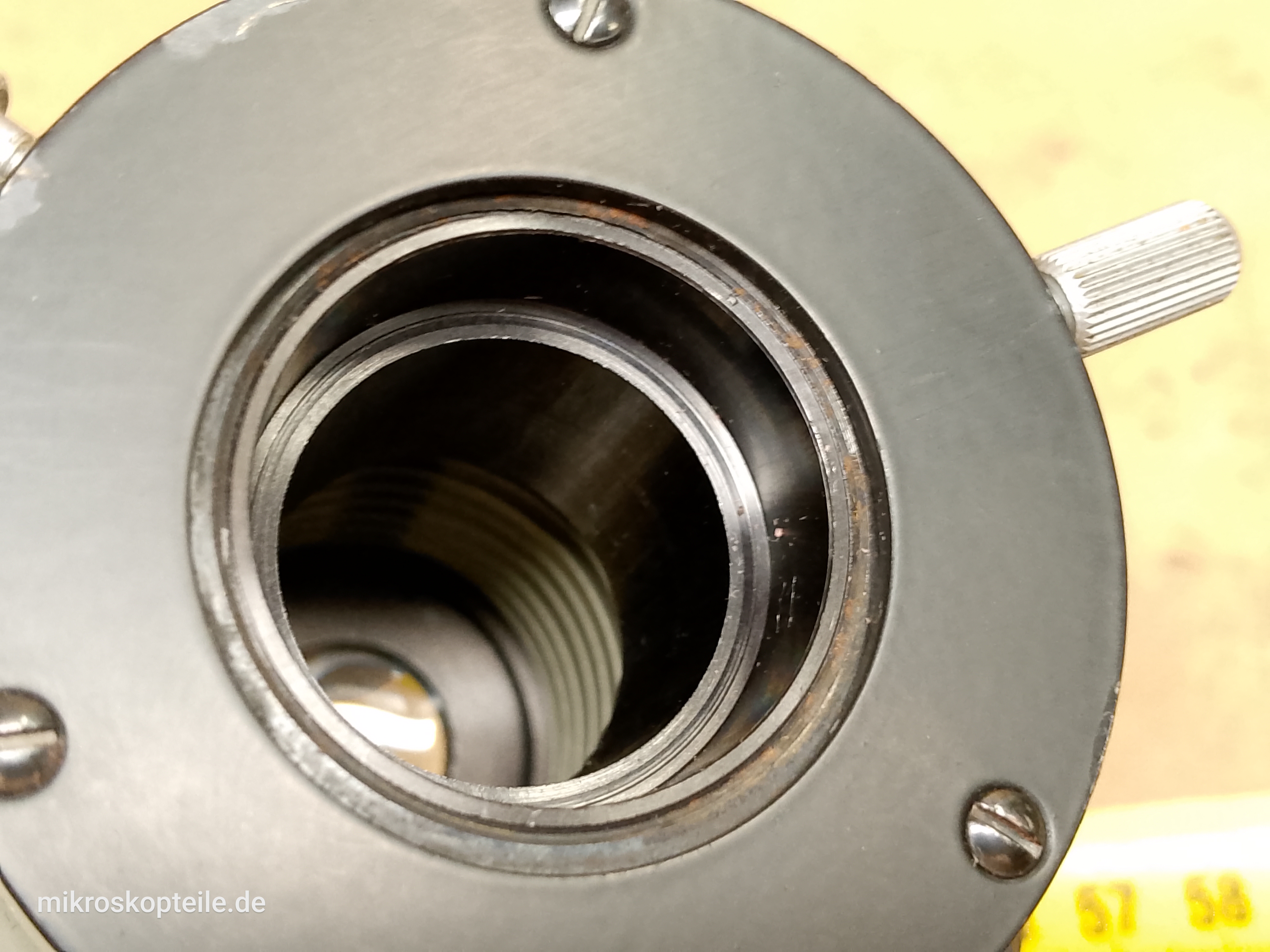

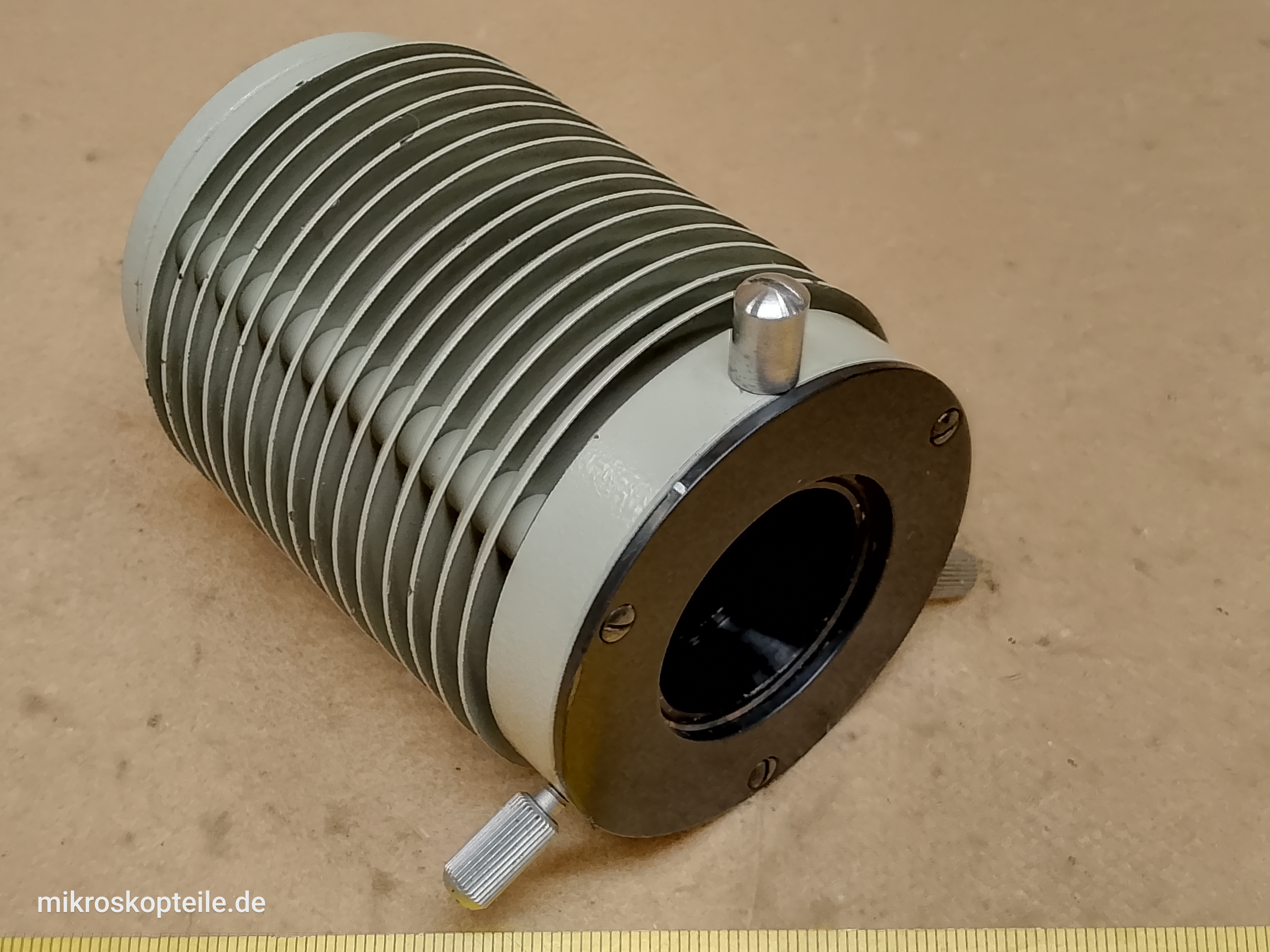

Część ta stanowi fragment układu oświetlenia mikroskopu Lomo MMU-3. Do tej obudowy wsuwa się źródło światła (domyślnie w tym modelu jest to żarówka 8V 20W). Cała obudowa pokryta jest gęstymi metalowymi żeberkami spełniającymi funkcję radiatora odprowadzającego ciepło. Na końcu tej obudowy znajduje się soczewka kondensora kolimująca wiązkę światła i mocowanie typu jaskółczy ogon. Tym mocowaniem zakłada się ten kondensor do kolejnego elementu toru oświetlenia, którym jest uchwyt ze slotem na wsuwki,

Nazwa modelu MMU-3 jest zapisana alfabetem łacińskim. Oznaczenie to pisane cyrylicą wygląda jak MMY-3 i osoby nieznające cyrylicy mogą model tego mikroskopu zapisywać właśnie w ten sposób.

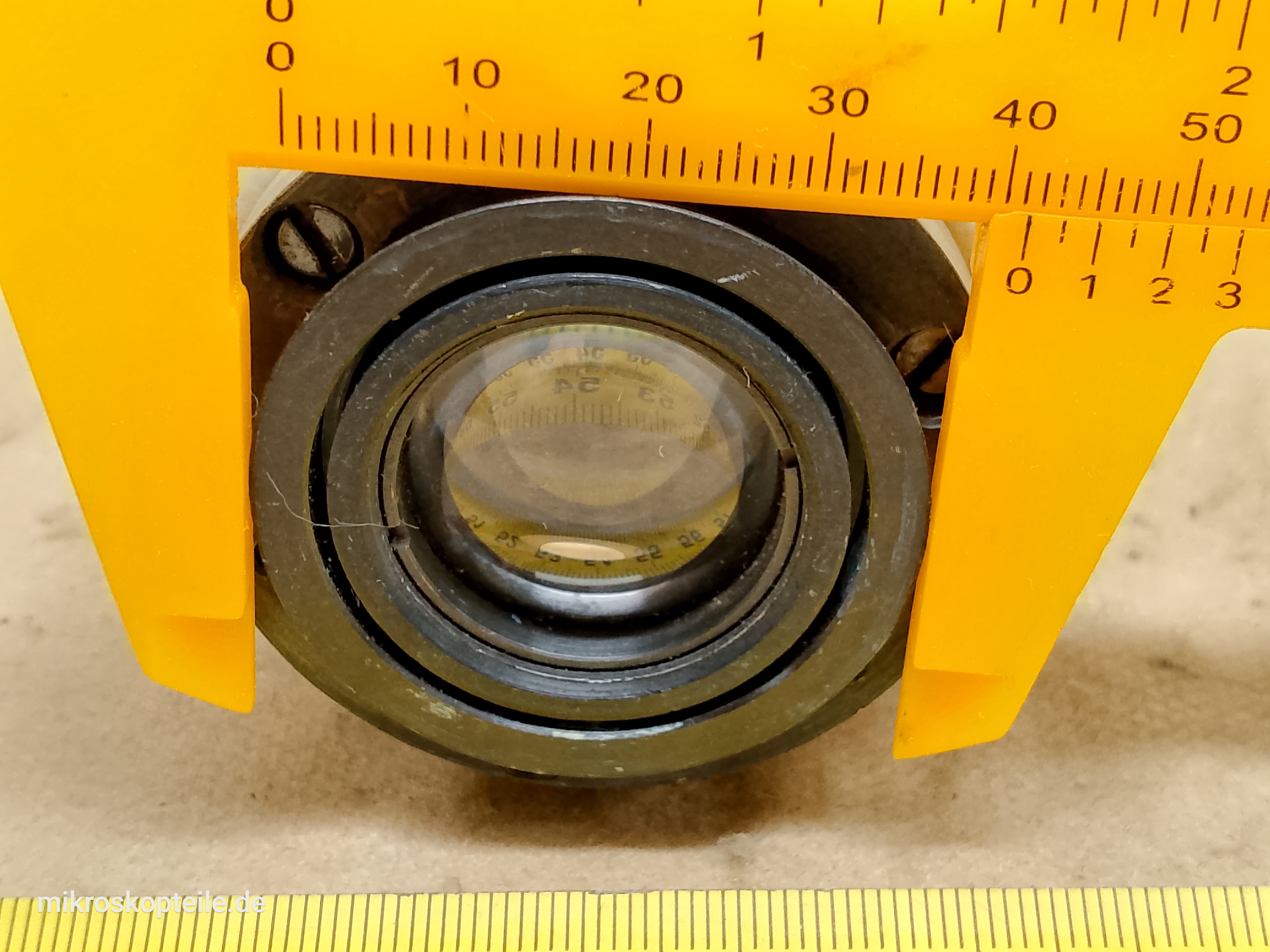

Ciekawostką jest, że zastosowane tu złącze typu jaskółczy ogon posiada średnicę 41,5 mm co jest standardową średnicą mocowania akcesoriów (np. głowic mikroskopowych i tubusów pośrednich) nie tylko w mikroskopach Lomo, ale i Carl Zeiss Jena, rumuńskich IOR, czechosłowackich Meopta ale nie tylko. Z tego powodu ta obudowa oświetlacza jest niekiedy stosowana jako źródło światła odbitego EPI w różnych przeróbkach mikroskopów Carl Zeiss Jena.

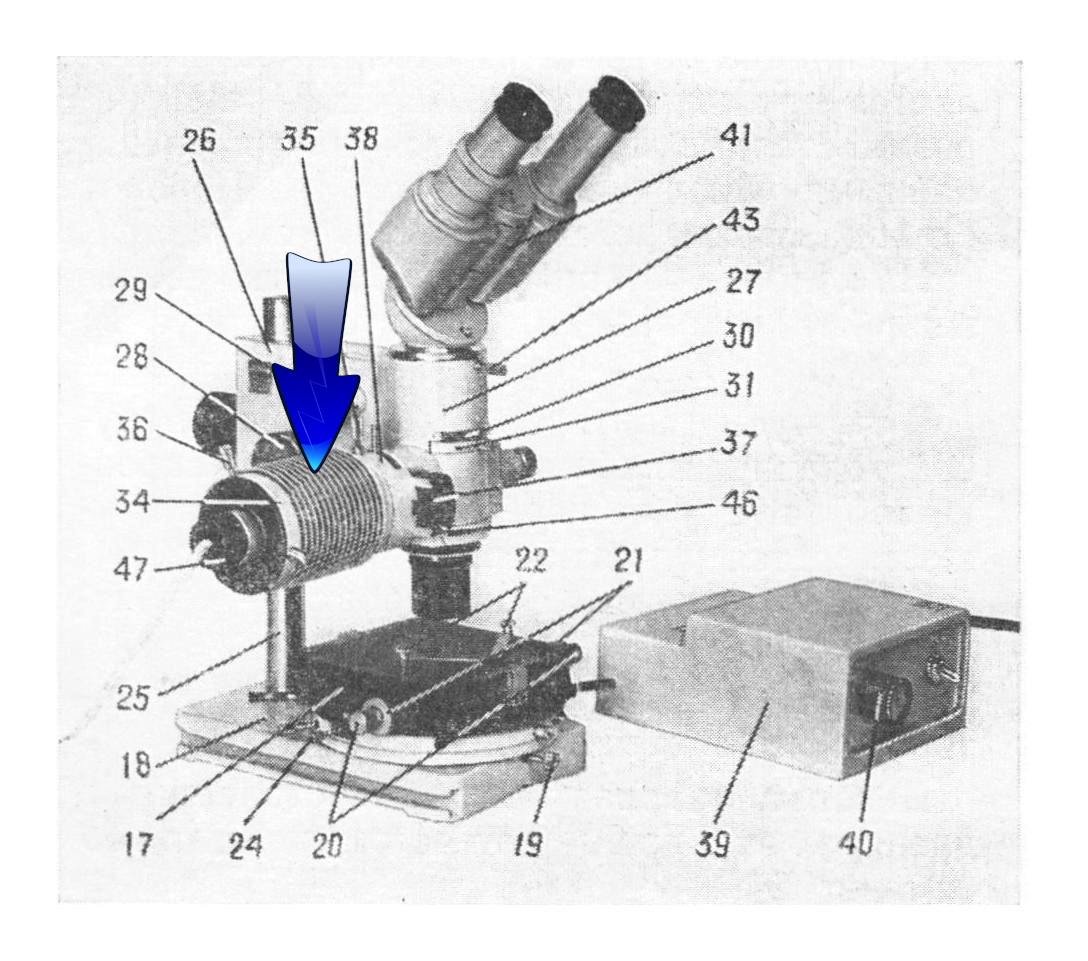

Na ostatnim zdjęciu, na zeskanowanej stronie z instrukcji obsługi mikroskopu Lomo MMU-1 wskazane jest strzałką, o który element chodzi i gdzie on się w mikroskopie znajduje, aby jednoznacznie zidentyfikować tę część.

Do czego jest ta część potrzebna?

• jeśli masz mikroskop Lomo MMU-3 z niekompletnym modułem oświetlenia i brakuje Ci właśnie tego elementu lub jest on uszkodzony
• jeśli chcesz dostosować ten EPI kondensor do innego mikroskopu, np. Carl Zeiss Jena
• jeśli budujesz własny projekt DIY i potrzebujesz kolimatora wiązki światła

Do jakiej kategorii należy ta część?

Kondensory [ link ] [Inne Kondensory]

Kto jest producentem tej części?

• Lomo - Leningrad Optical Mechanical Association [ link ] [Inne Lomo]
• LZOS
• TOMP
• WTOMP
• WOOMP
• GOMZ
• LOOMP
• Progres
• Progress

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Lomo MMU-3 [ link ] [Inne z MMU-3]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Lomo MMU-3

Nazwy, opisy, terminy i konteksty, w których wyszukiwana jest ta część.

• Lomo MMU-3 części do naprawy mikroskopu
• Lomo MMU-3 / MMY-3 EPI Auflicht Mikroskop Lampenhaus
• Lomo MMU-3 EPI Lichtkondensor
• Lomo MMY-3 metallurgical microscope lamp housing
• Lomo MMU-3 microscope EPI condenser
• Lomo części zamienne
