Carl Zeiss Jena Ergaval / Amplival - mikroskopowy kondensor Apl 1,4 z przysłoną irysową - galeria zdjęć

Opis tej części:

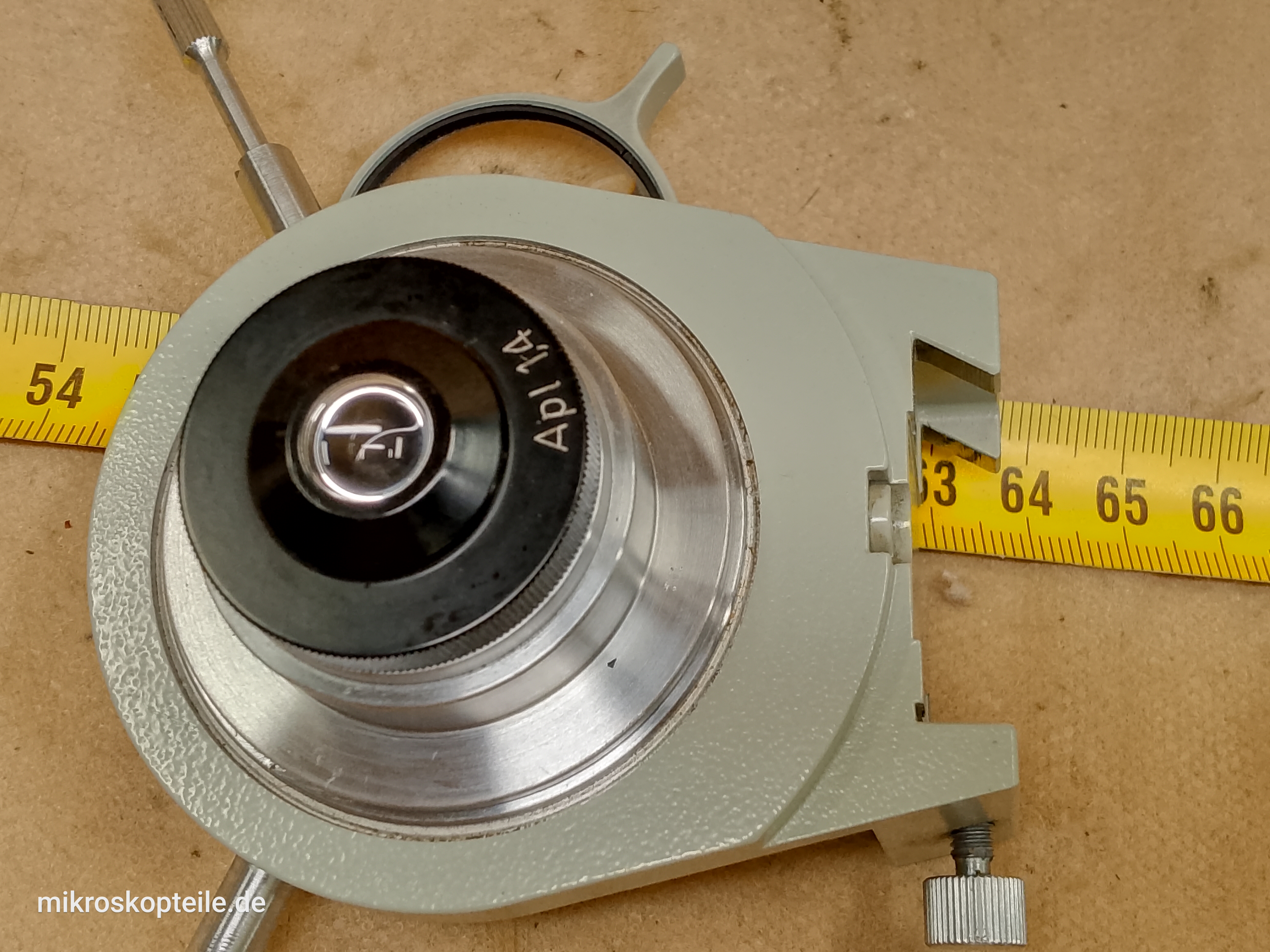

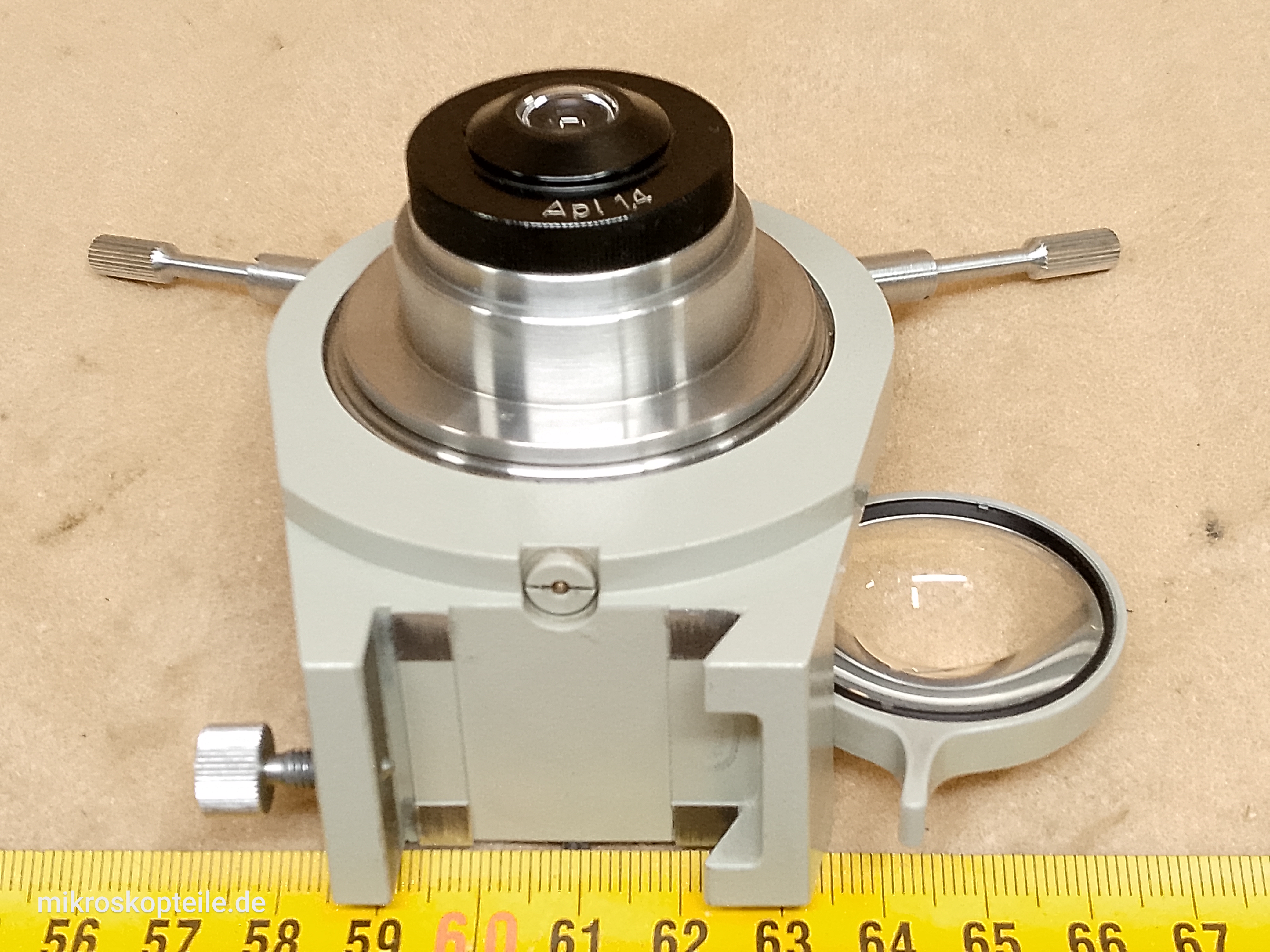

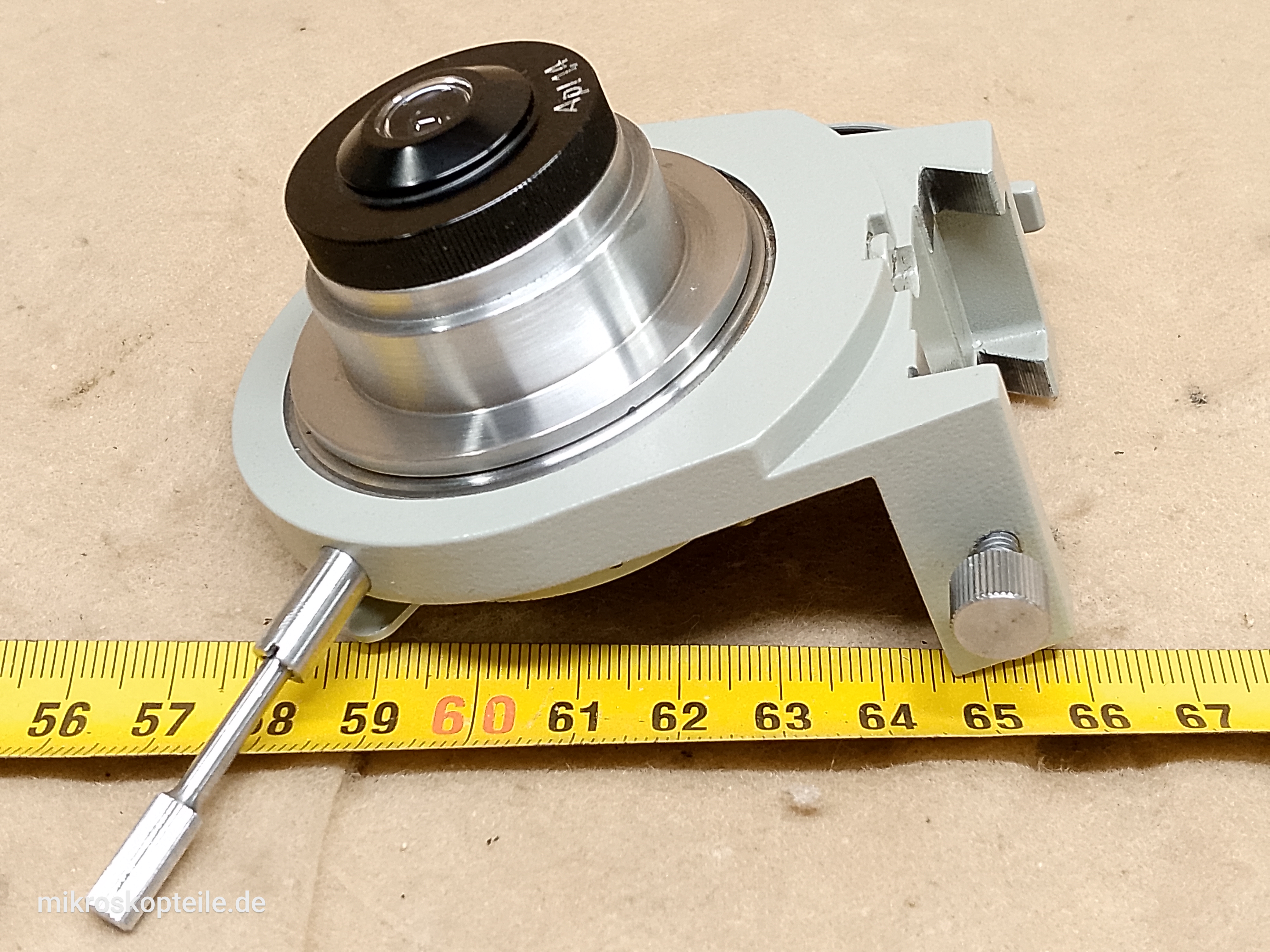

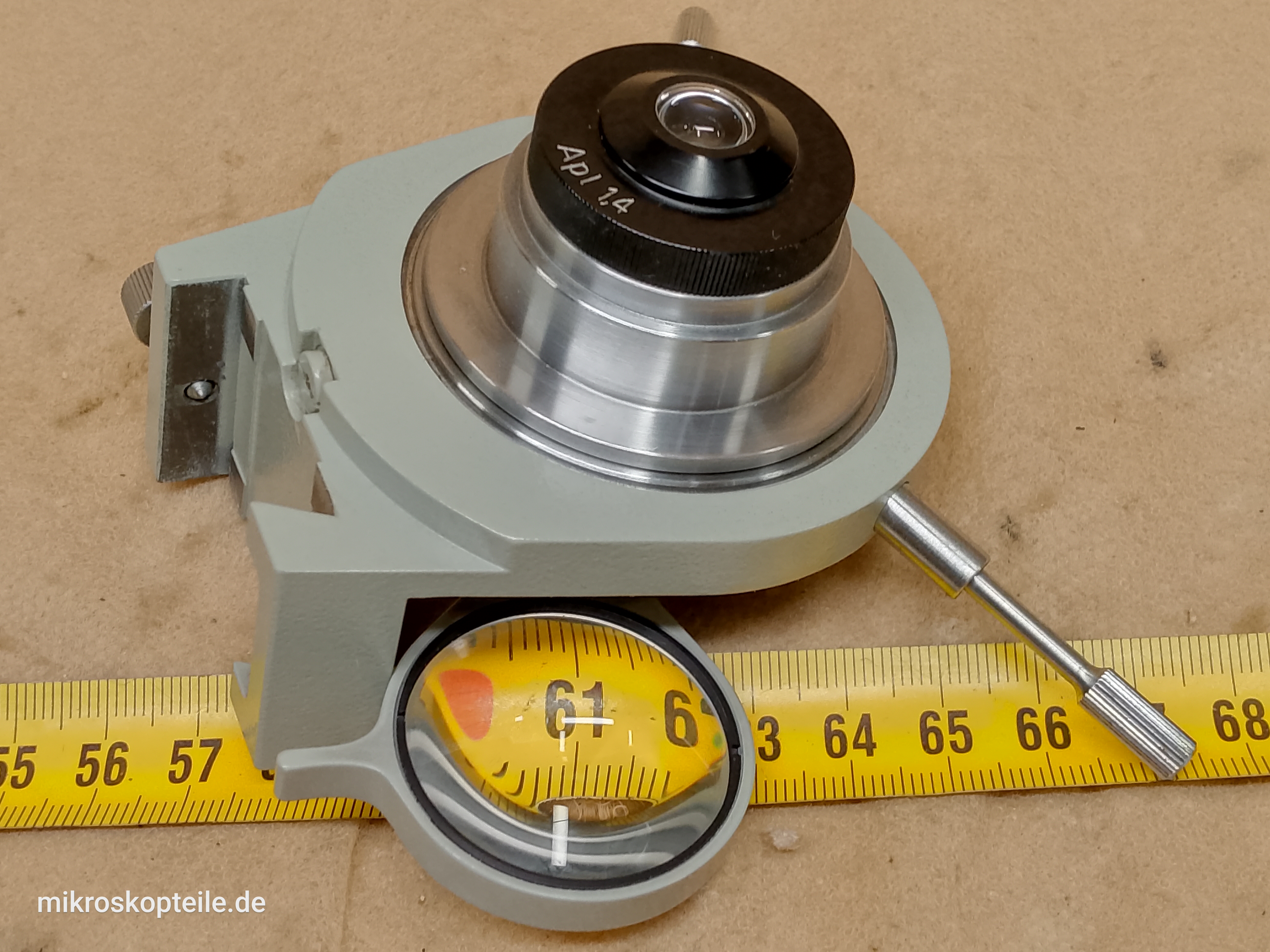

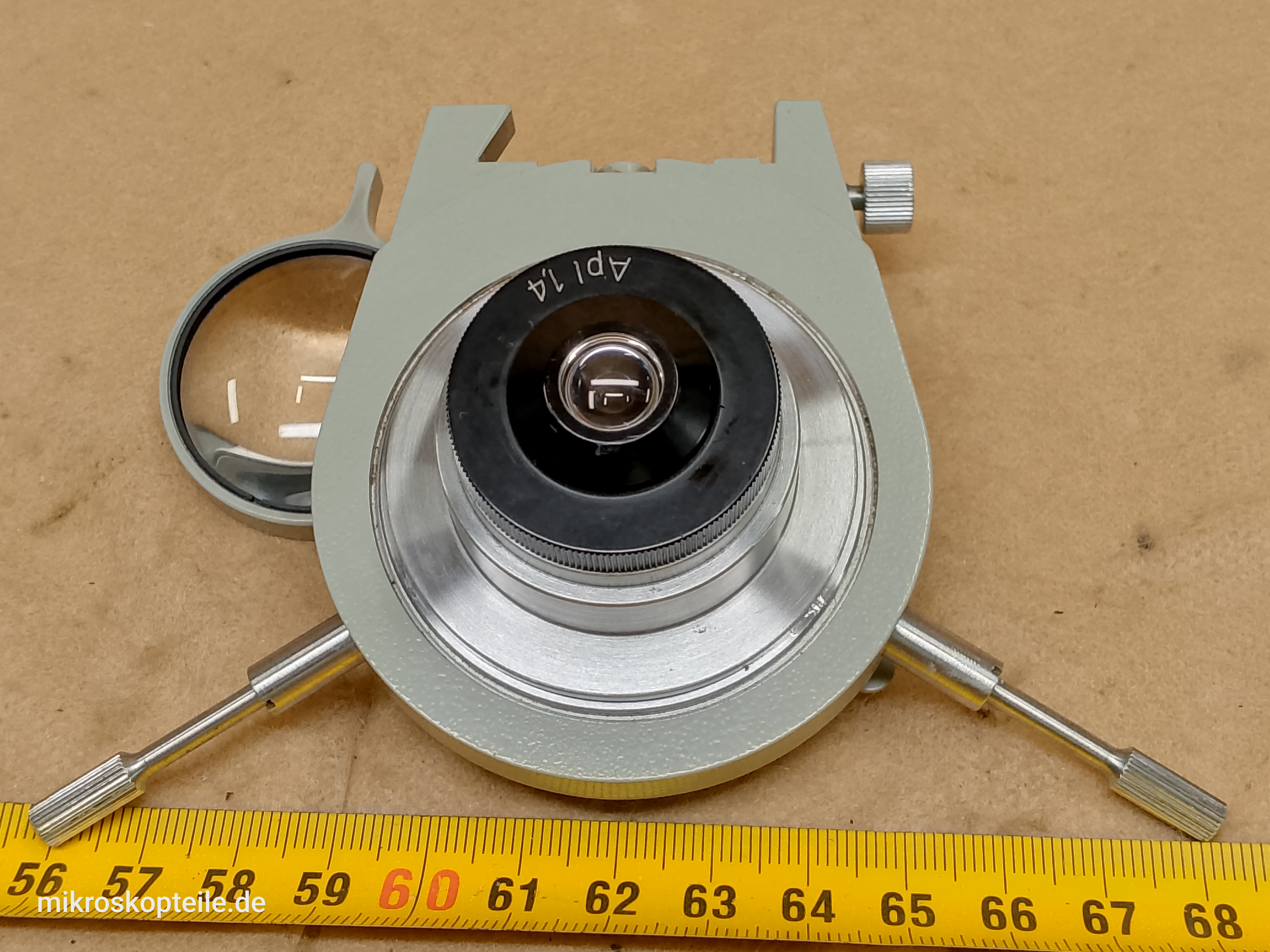

Aplanatyczny kondensor mikroskopowy jasnego pola Apl 1,4 firmy Carl Zeiss Jena, wraz z mocowaniem i przysłoną irysową.

Podstawowe dane i parametry:
Producent: Carl Zeiss Jena
Oznaczenie: Apl 1,4
Nazwa uchwytu według katalogu producenta: Kondensor-Einhänger mo
Nazwa kondensora według katalogu producenta: Aplanatischer Kondensor 1.4 mo / ms
Wersja: kolor szary, z mikroskopu Carl Zeiss Jena Ergaval (w przeciwieństwie do wersji czarnej, np. z mikroskopów Carl Zeiss Jena Nf)
Apertura numeryczna N.A.: 1,4
Przysłona aperturowa: tak, zamocowana w uchwycie kondensora
Soczewka szerokiego pola: tak, można ją odchylić

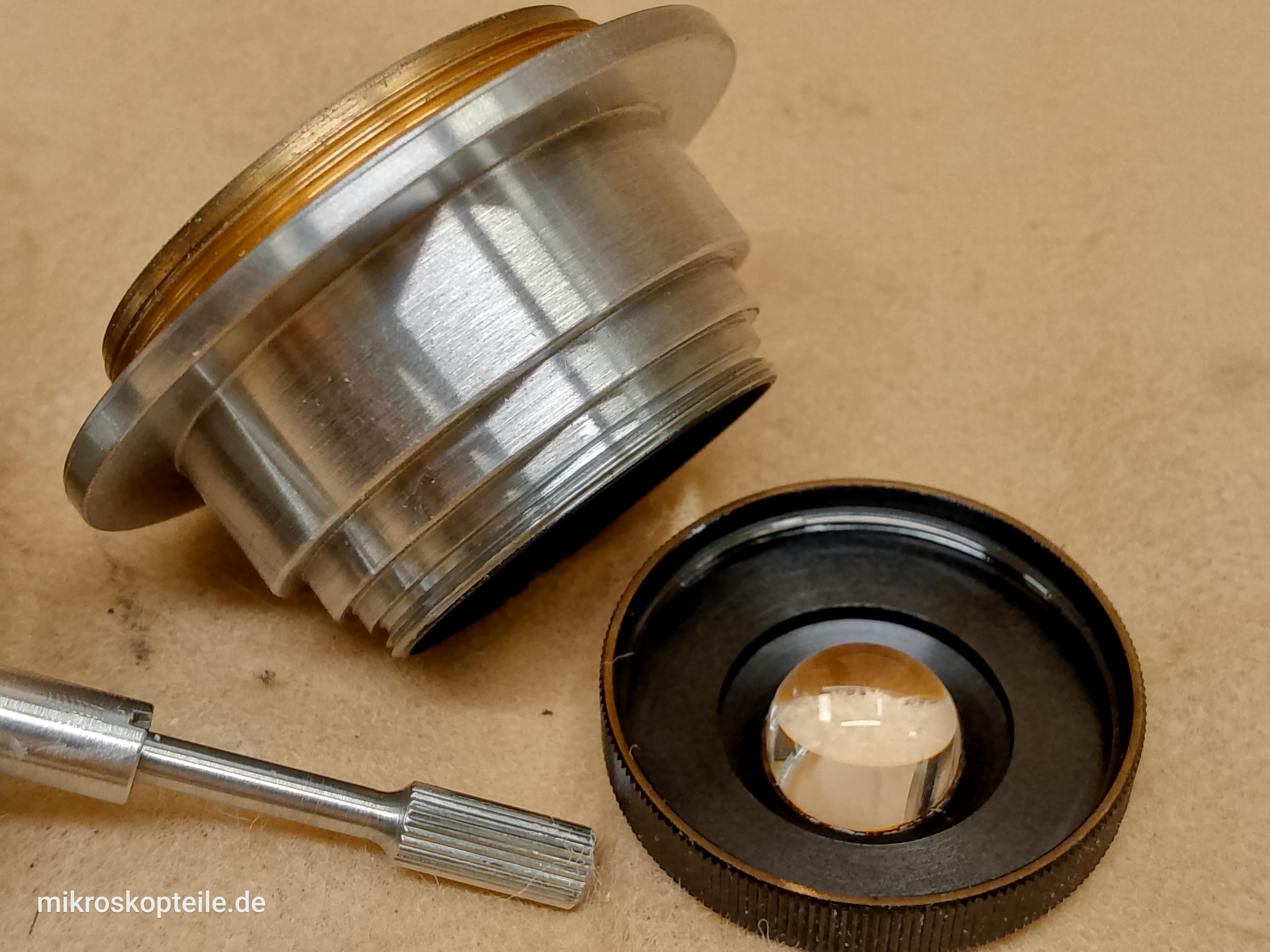

Zdejmowalna górna soczewka: tak, można ją okręcić
Średnica montażowa: część optyczna (kondensor bez przysłony) ma średnicę montażową 39,5 mm i można ją odkręcić od uchwytu kondensora

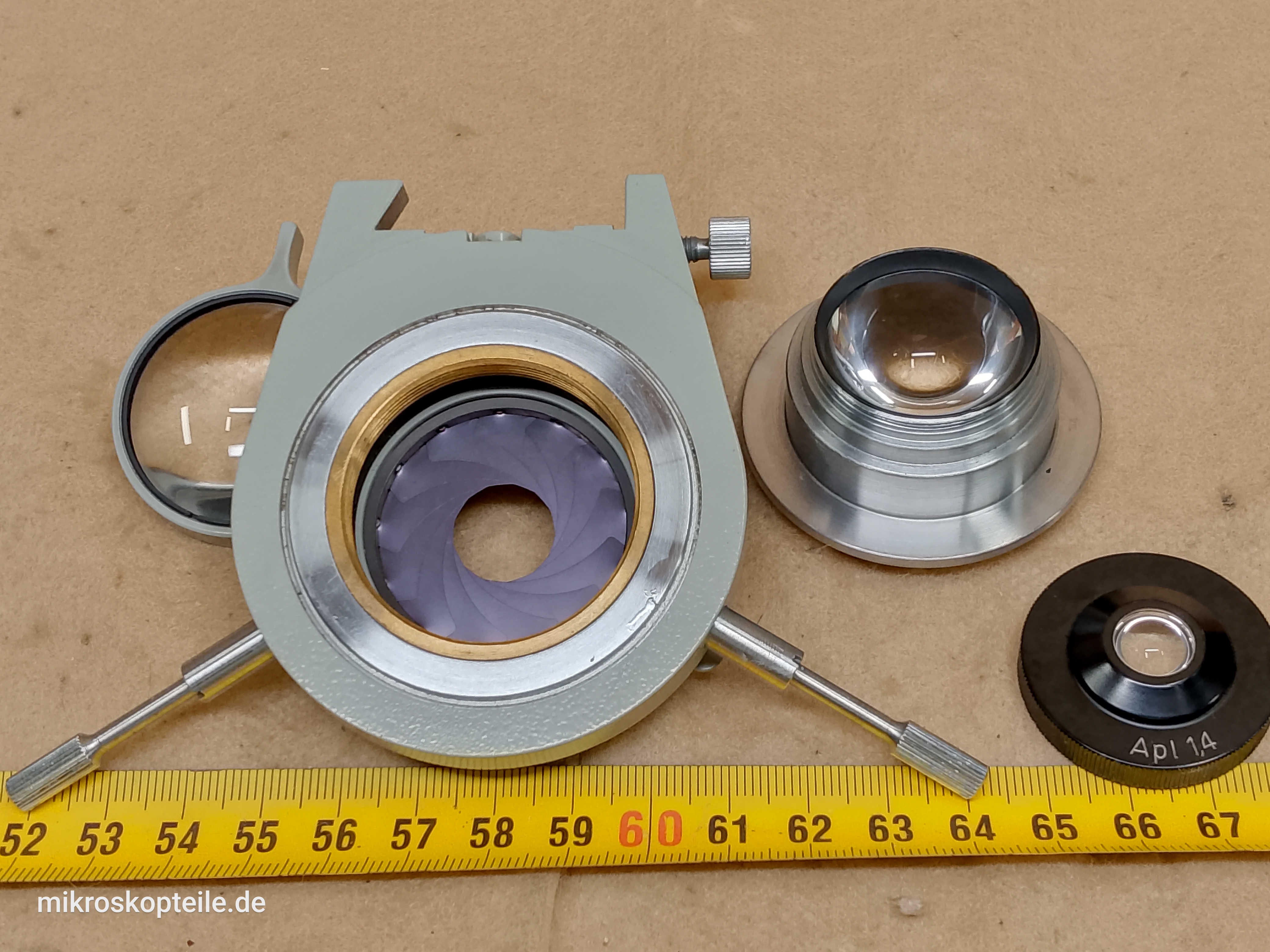

Cała część składa się z następujących elementów:

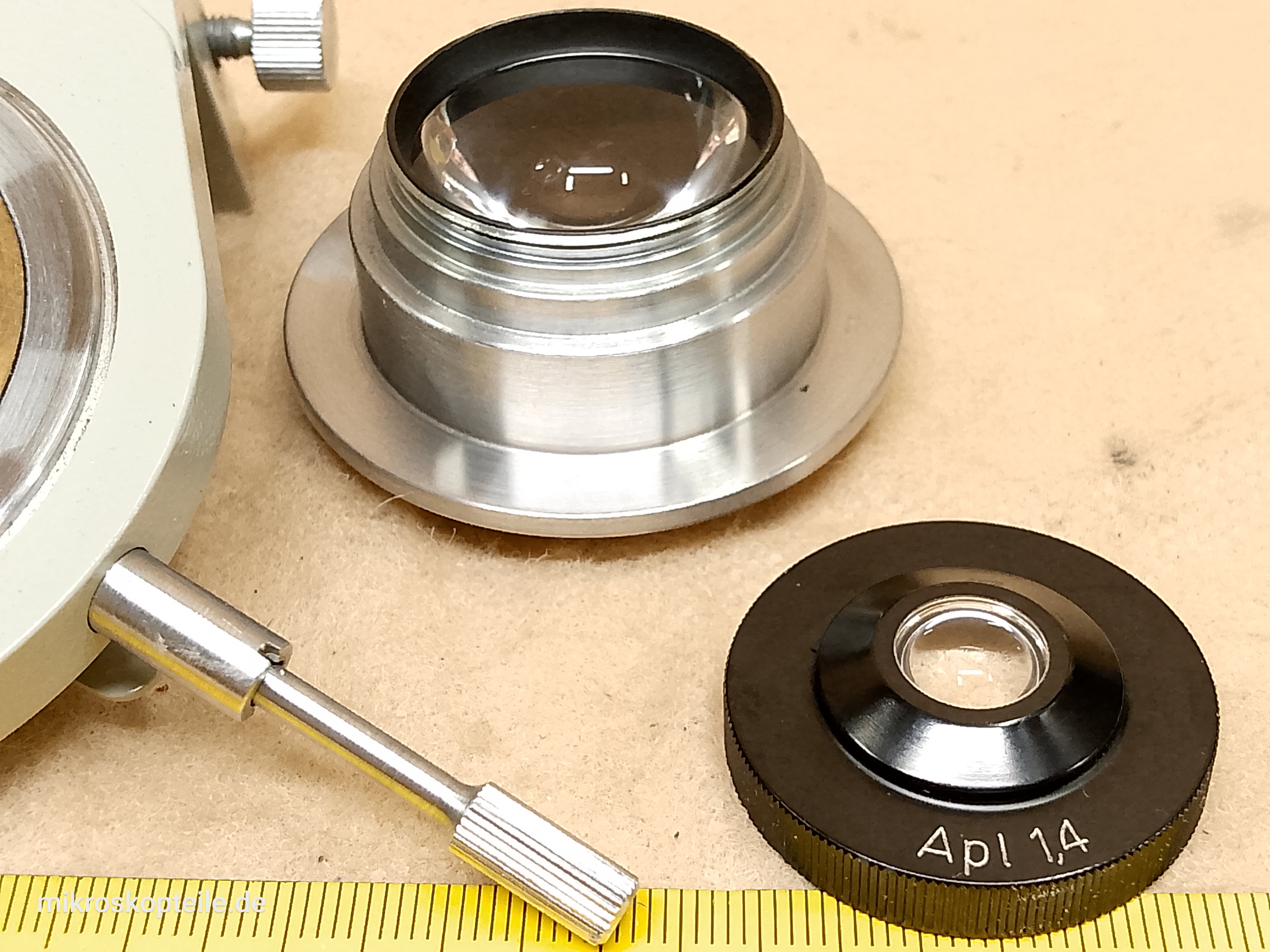

- górna soczewka Apl 1,4
- odkręcalny kondensor (mo / ms)

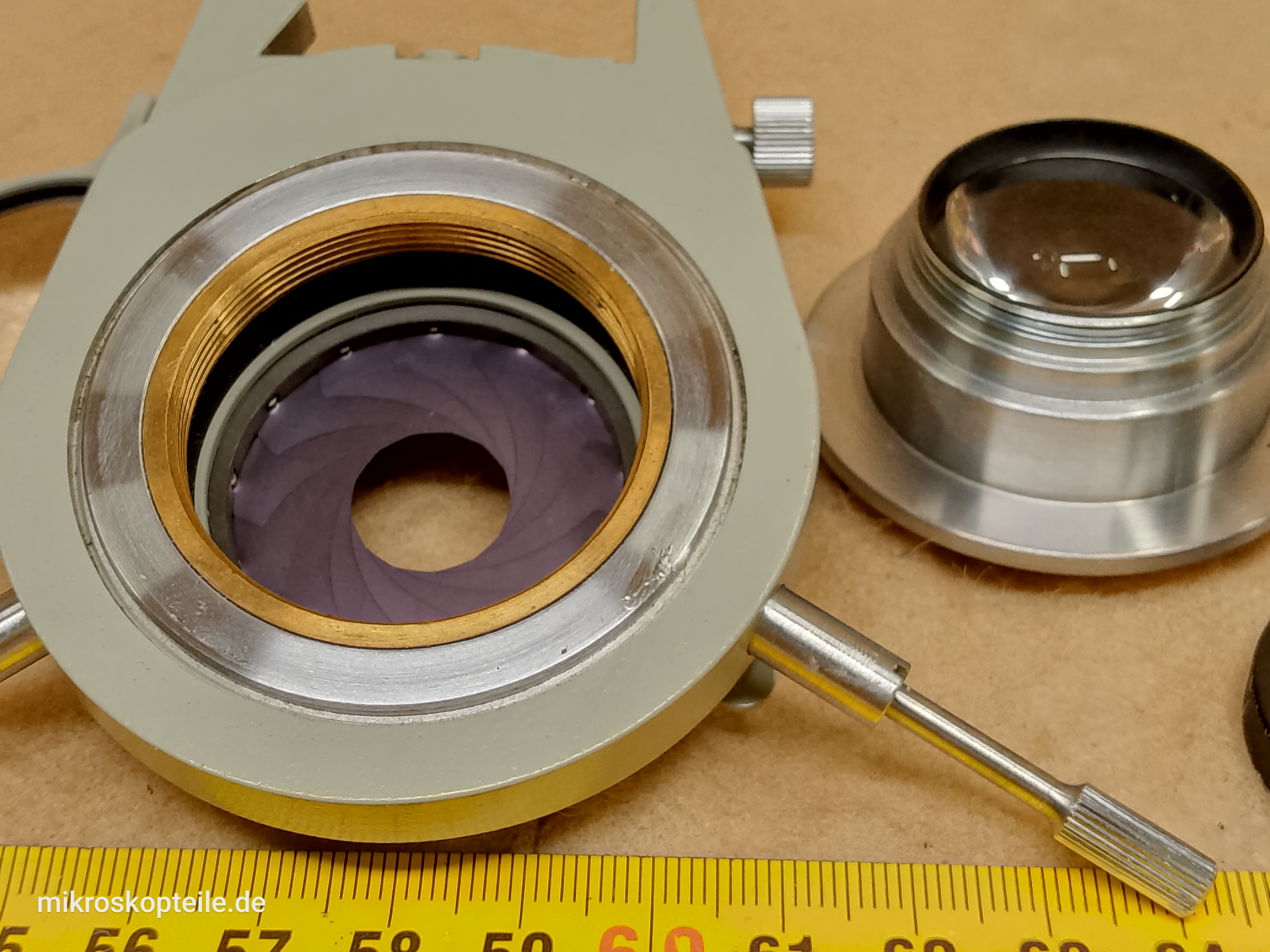

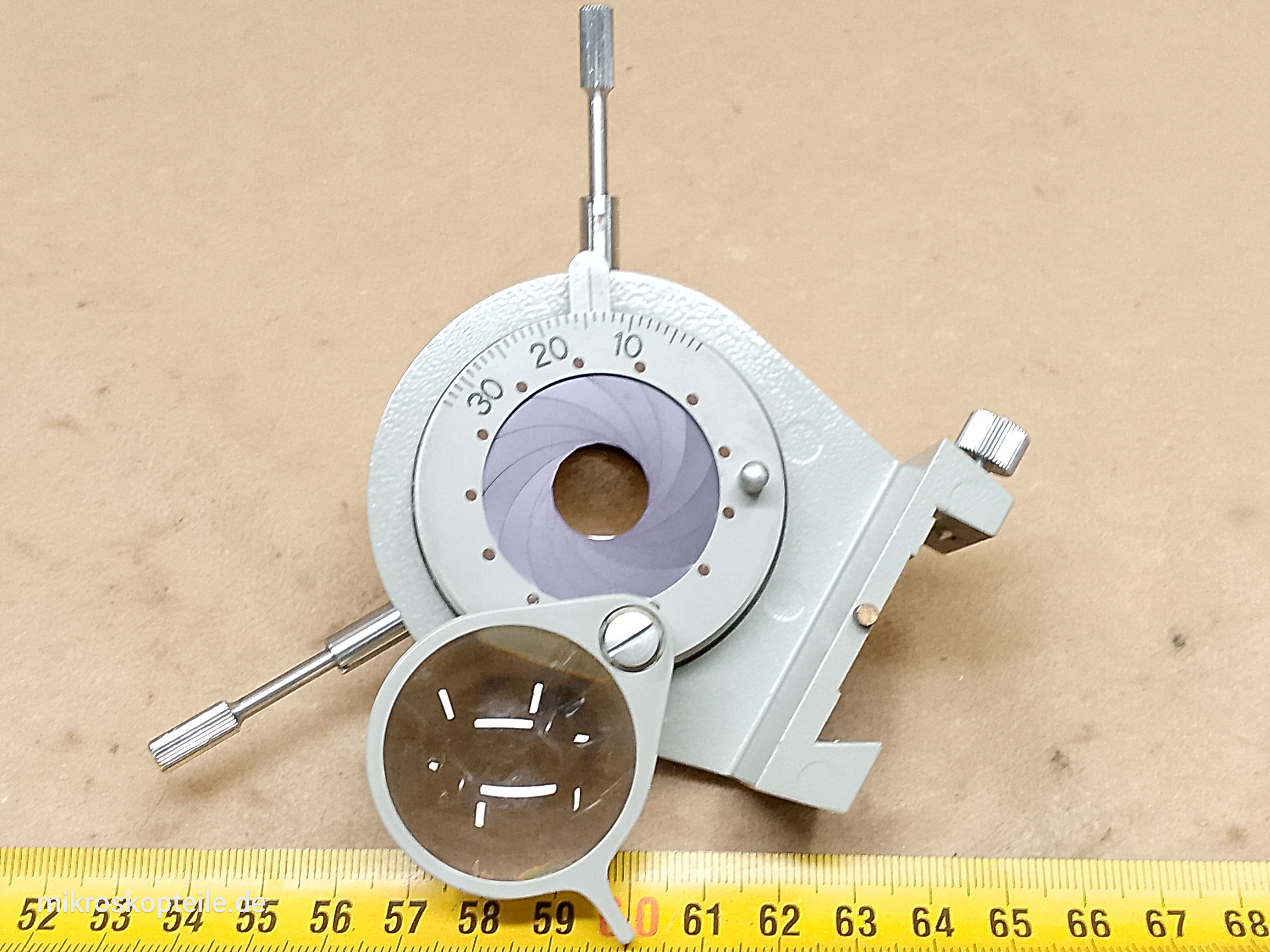

- przysłona irysowa przykręcona do uchwytu kondensora
- uchwyt kondensora mo
- odchylana soczewka szerokiego pola
- dwie śruby centrujące

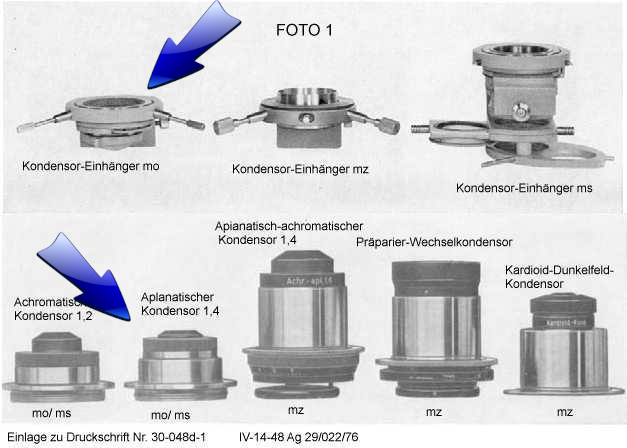

Na ostatnim zdjęciu w galerii znajduje się strona z katalogu producenta. Za pomocą strzałek wskazane są konkretnie ten model uchwytu kondensora i samego kondensora.

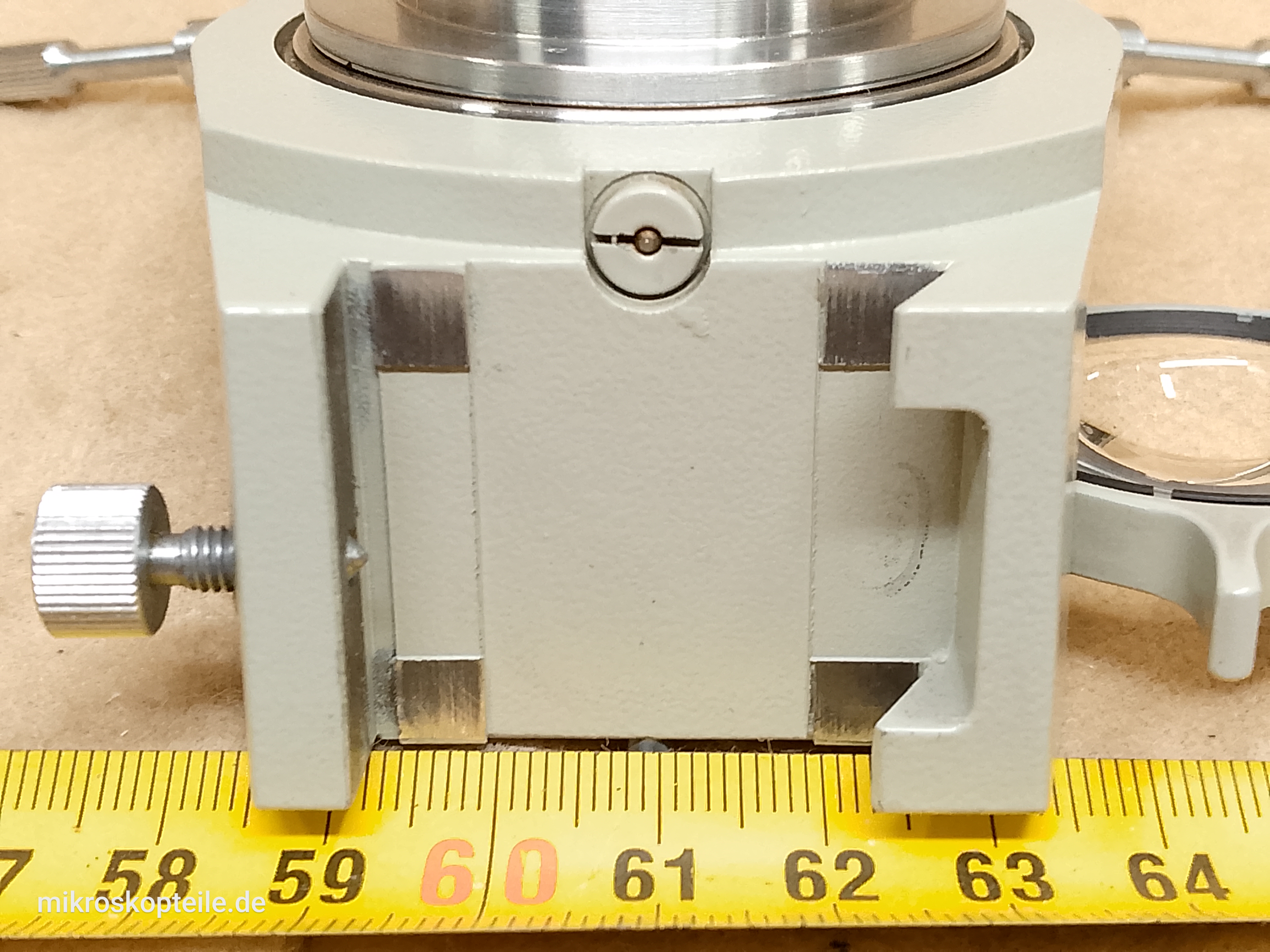

Mechanicznie kondensor ten montuje się na szynach typu "jaskółczy ogon", które znajdują się pod stolikiem mikroskopowym. W mikroskopach Carl Zeiss Jena Ergaval jest to osobny blok montażu kondensora, natomiast w Carl Zeiss Jena Amplival ten jaskółczy ogon znajduje się na bloku uchwytu stolika mikroskopowego.

Do czego jest ta część potrzebna?

• jeśli posiadasz używany mikroskop bez kondensora
• jeśli posiadasz mikroskop z klasycznym kondensorem Abbego o aperturze numerycznej N.A. 1,2
• jeśli posiadasz już kondensor, ale jest on uszkodzony albo bardzo złej jakości
• jeśli chcesz przerobić ten uchwyt i zamontować do niego kondensor ciemnego pola
• jeśli potrzebujesz elementów z tego kondensora do własnych projektów DIY

Do jakiej kategorii należy ta część?

Kondensory [ link ] [Inne Kondensory]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Ergaval [ link ] [Inne z Ergaval]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Ergaval
• Carl Zeiss Jena Docuval
• Carl Zeiss Jena Nf
• Carl Zeiss Jena NfPk
• Carl Zeiss Jena NU
• Carl Zeiss Jena NU-2
• Carl Zeiss Jena Fluoval-2
• Carl Zeiss Jena Abbe 1.2
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Fluoval
