Carl Zeiss Jena Jenamed Histology - kondensor mikroskopowy - galeria zdjęć

Opis tej części:

Kondensor mikroskopowy do mikroskopów Carl Zeiss Jena Jenamed Histology.

NIE PASUJE on do innych modeli mikroskopów Carl Zeiss Jena serii Jenamed, czyli nie można go stosować w mikroskopach:
- Jenamed Cytology
- Jevamed Variant
- Jenamed Hematology
- Jenamed Fluorescence
- Jenamed-2

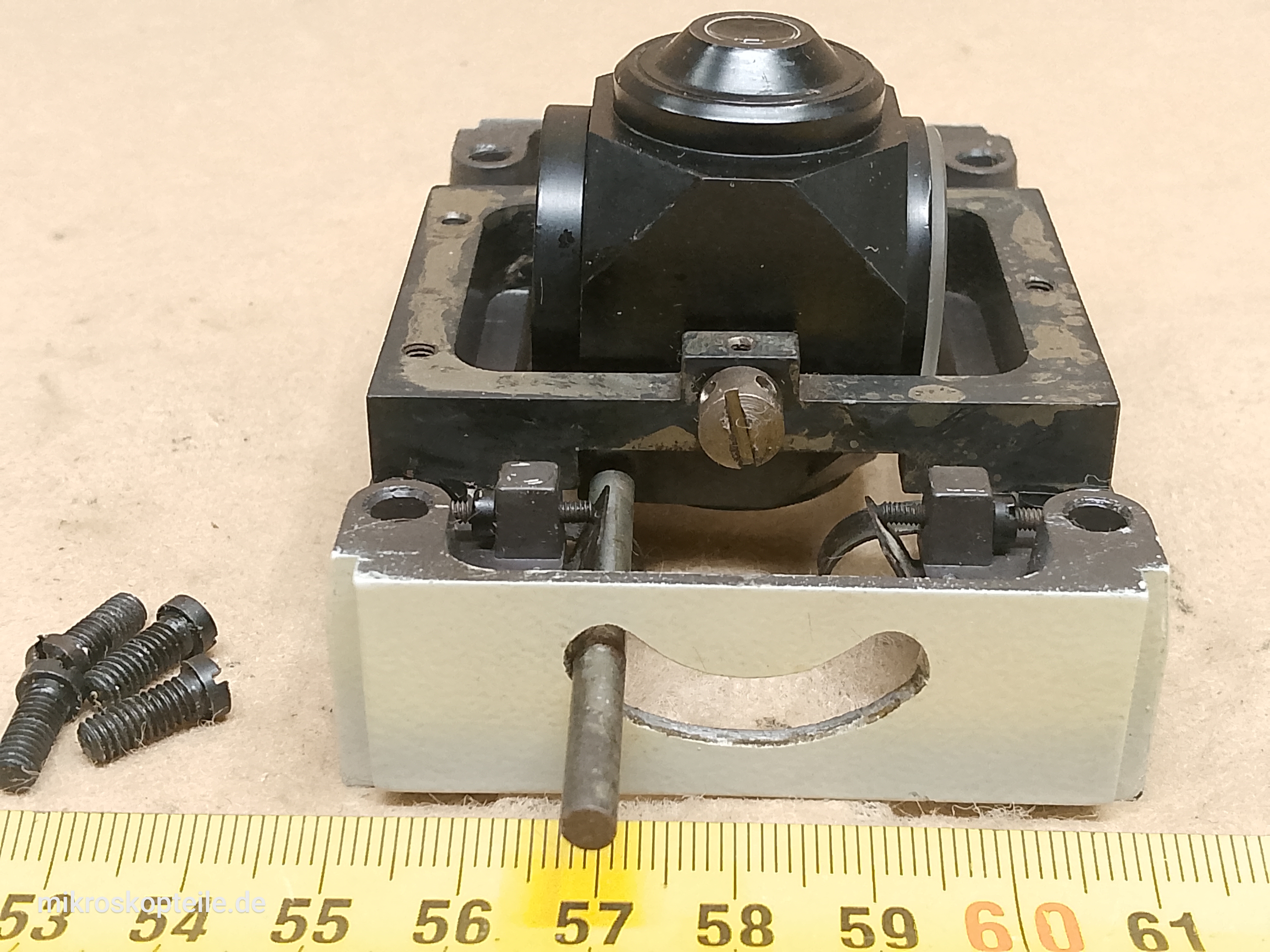

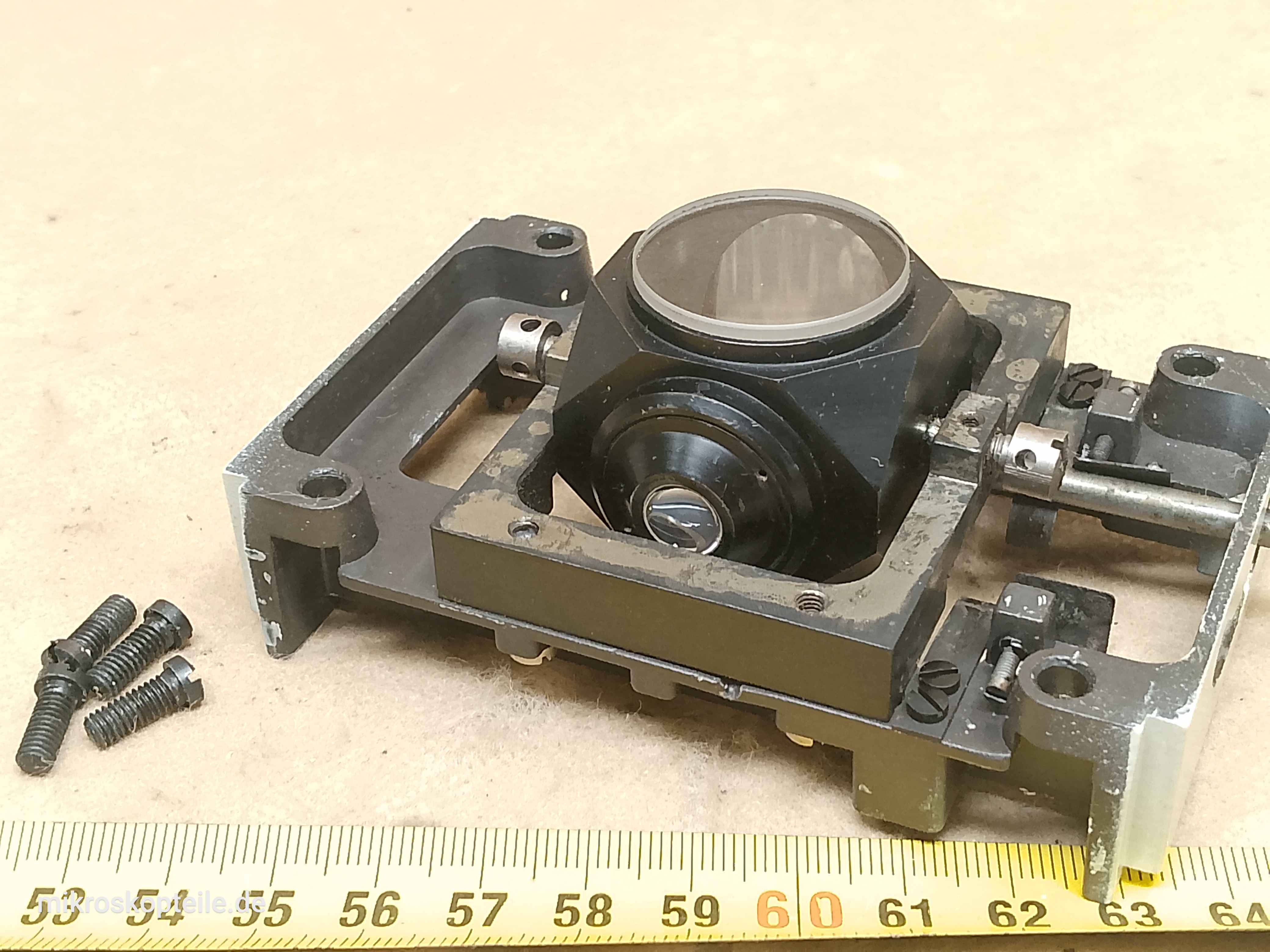

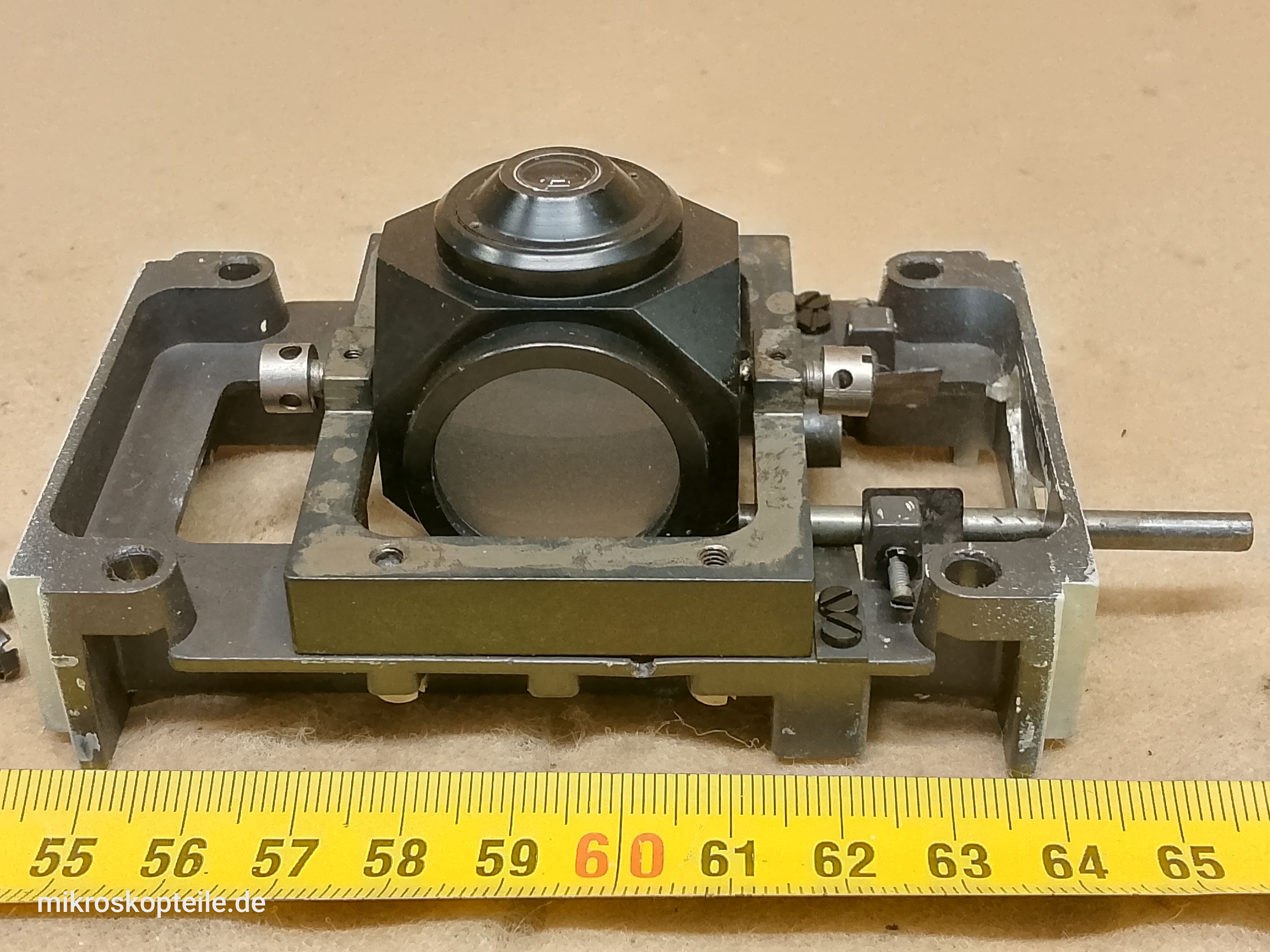

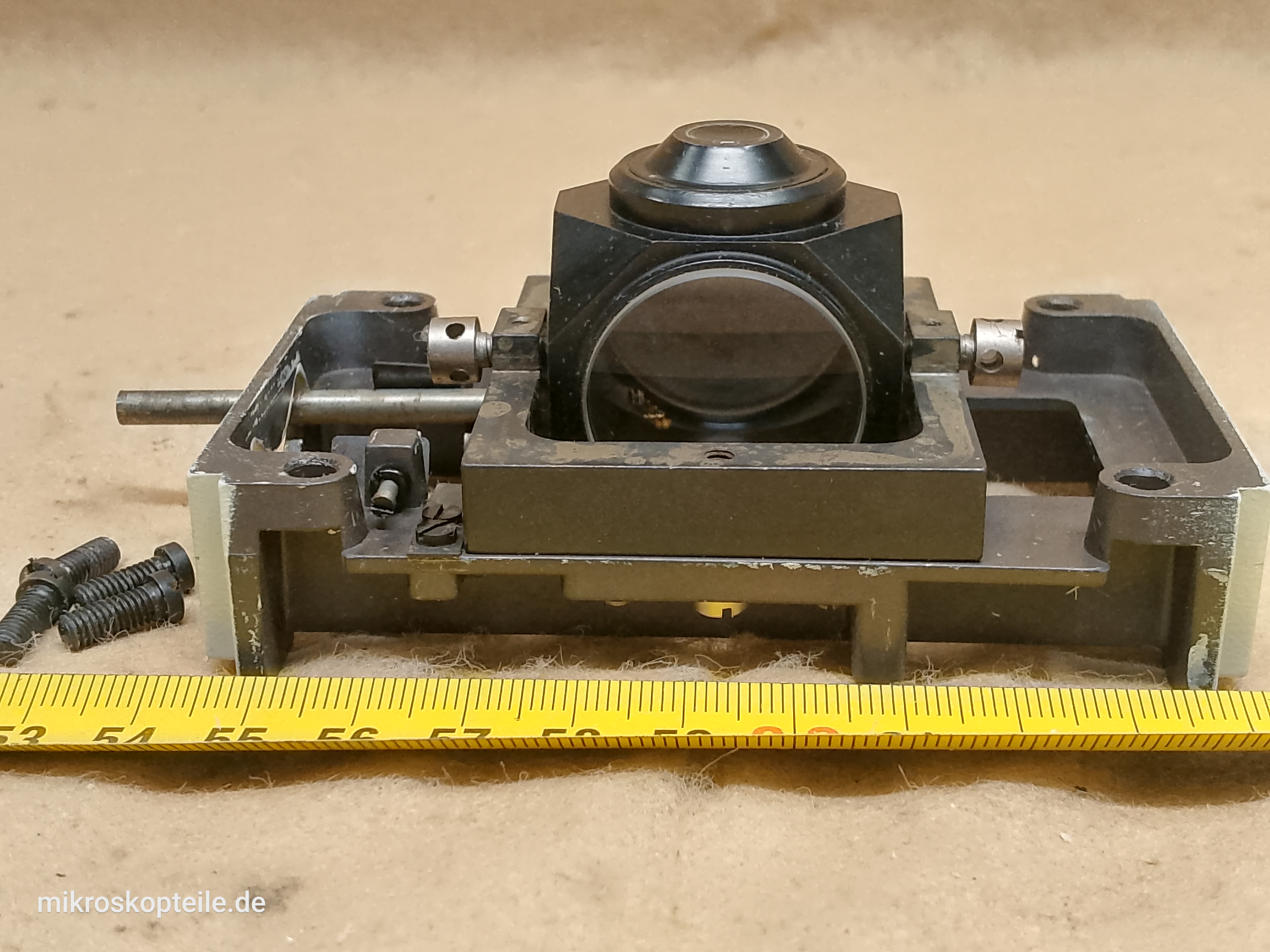

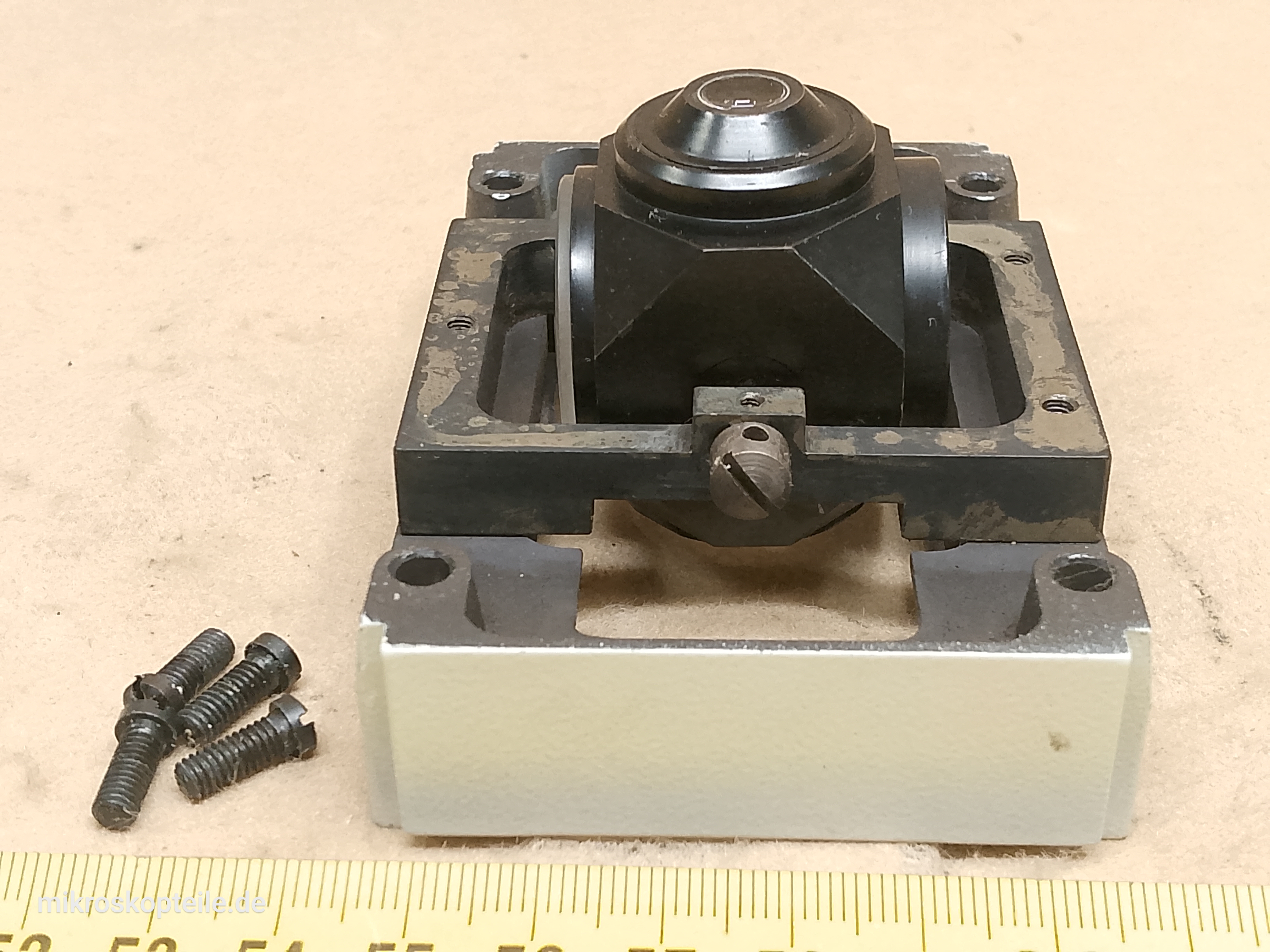

Mechanicznie kondensor ten jest konstrukcją typu "flip-out" i jest umieszczony w metalowej ramce razem z dźwignią, którą się go przekręca aby uzyskać jeden z dwóch trybów pracy: z niską i z wysoka aperturą numeryczną N.A. Dźwignia ta wystaje na zewnątrz obudowy mikroskopu, aby użytkownik mógł nią operować.

Cały ten moduł montuje się pod stolikiem mikroskopowym, przykręcając do niego od spodu cały moduł kondensora czterema śrubami. W tym kondensorze nie ma zamontowanej przysłony irysowej, gdyż w mikroskopach Jenamed jest to osobny element - montowany pod kondensorem.

W mikroskopie Carl Zeiss Jena Jenamed Histology, do tego kondensora nie stosuje się już soczewki szerokiego pola, która w innych modelach serii Jenamed jest umieszczona pod kondensorem (element Si10 CZ 2711-1). W modelu Jenamed Histology w tym miejscu w mikroskopie jest umieszczony polaryzator.

Wymiana kondensora w mikroskopie Carl Zeiss Jena Jenamed Histology może być konieczna:
- gdy uszkodzeniu ulegnie górna soczewka, np. zrobi się matowa na skutek używania różnych odczynników chemicznych
- gdy górna soczewka uszkodzi się z powodu ocierania. O dziwo takie nietypowe uszkodzenie jest bardzo częste po kilkudziesięciu latach używania mikroskopu.
- gdy uszkodzi się mechaniczny mechanizm przekręcania soczewek (flip-out)

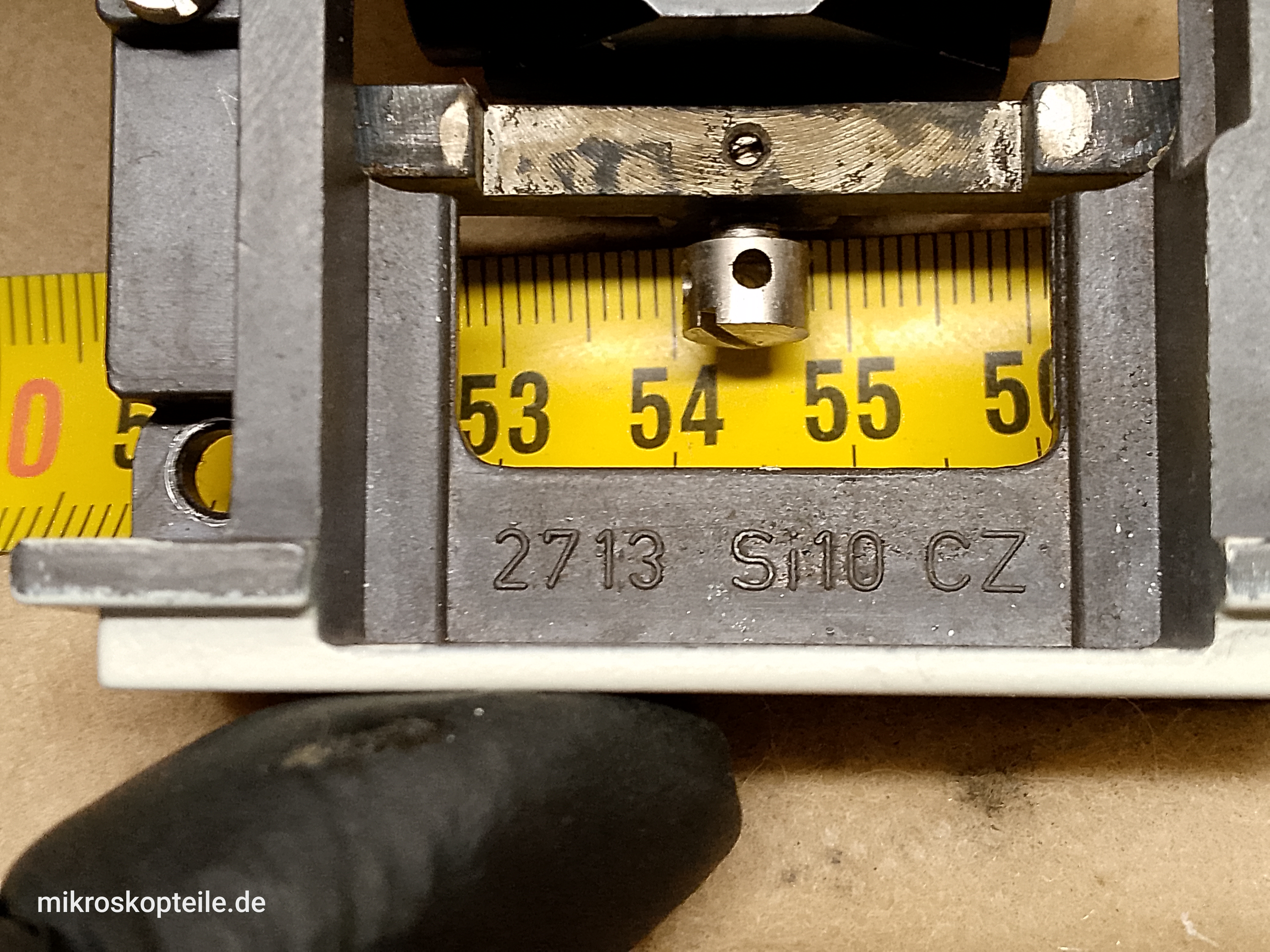

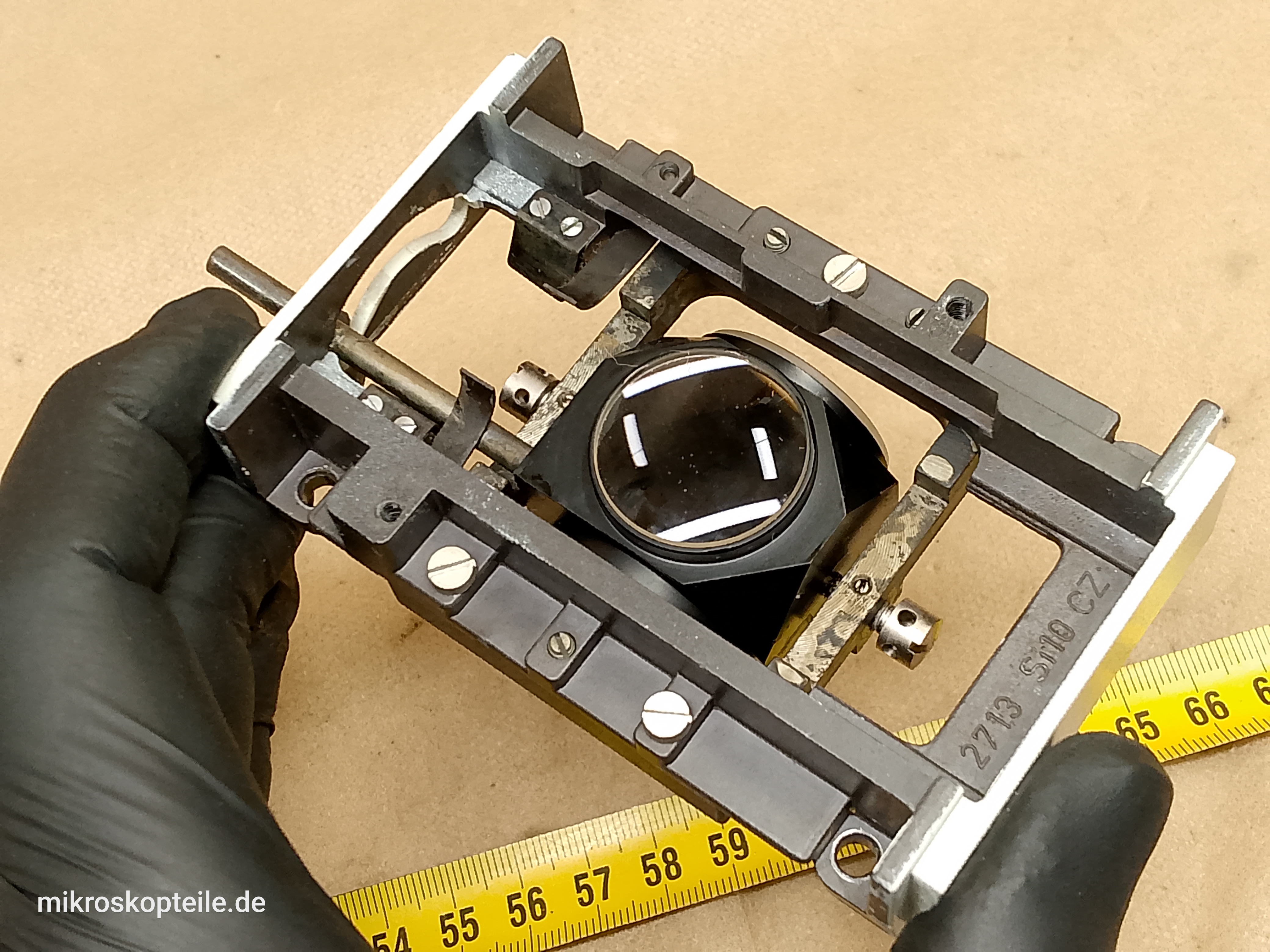

Metalowe, odlewane lub wtryskiwane części mikroskopowe firmy Carl Zeiss Jena posiadają swoje numery. Ta część modułu kondensora nosi numer 2713 (pełen zapis: Si10 CZ 2713).

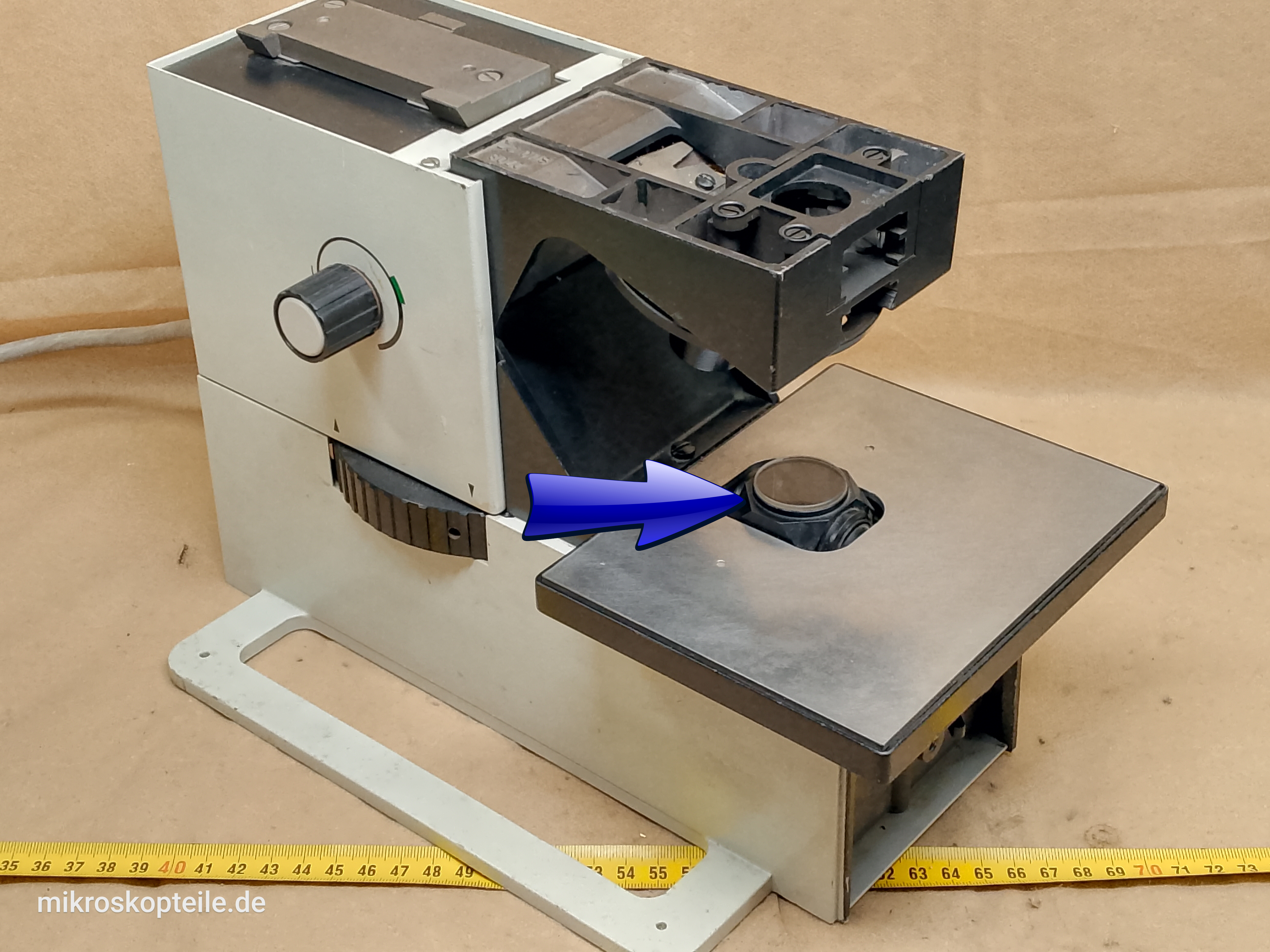

Na ostatnim zdjęciu strzałką pokazuję dokładnie o który element chodzi i gdzie on w mikroskopie się znajduje.

Do czego jest ta część potrzebna?

• jako część naprawcza w formie wymiany całej części jeśli jest ona lub jej element uszkodzony lub bardzo złej jakości
• kilka przykładów zastosować podanych jest w opisie

Do jakiej kategorii należy ta część?

Kondensory [ link ] [Inne Kondensory]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Jenamed [ link ] [Inne z Jenamed]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Jenamed Histology
• Carl Zeiss Jena Jenamed
