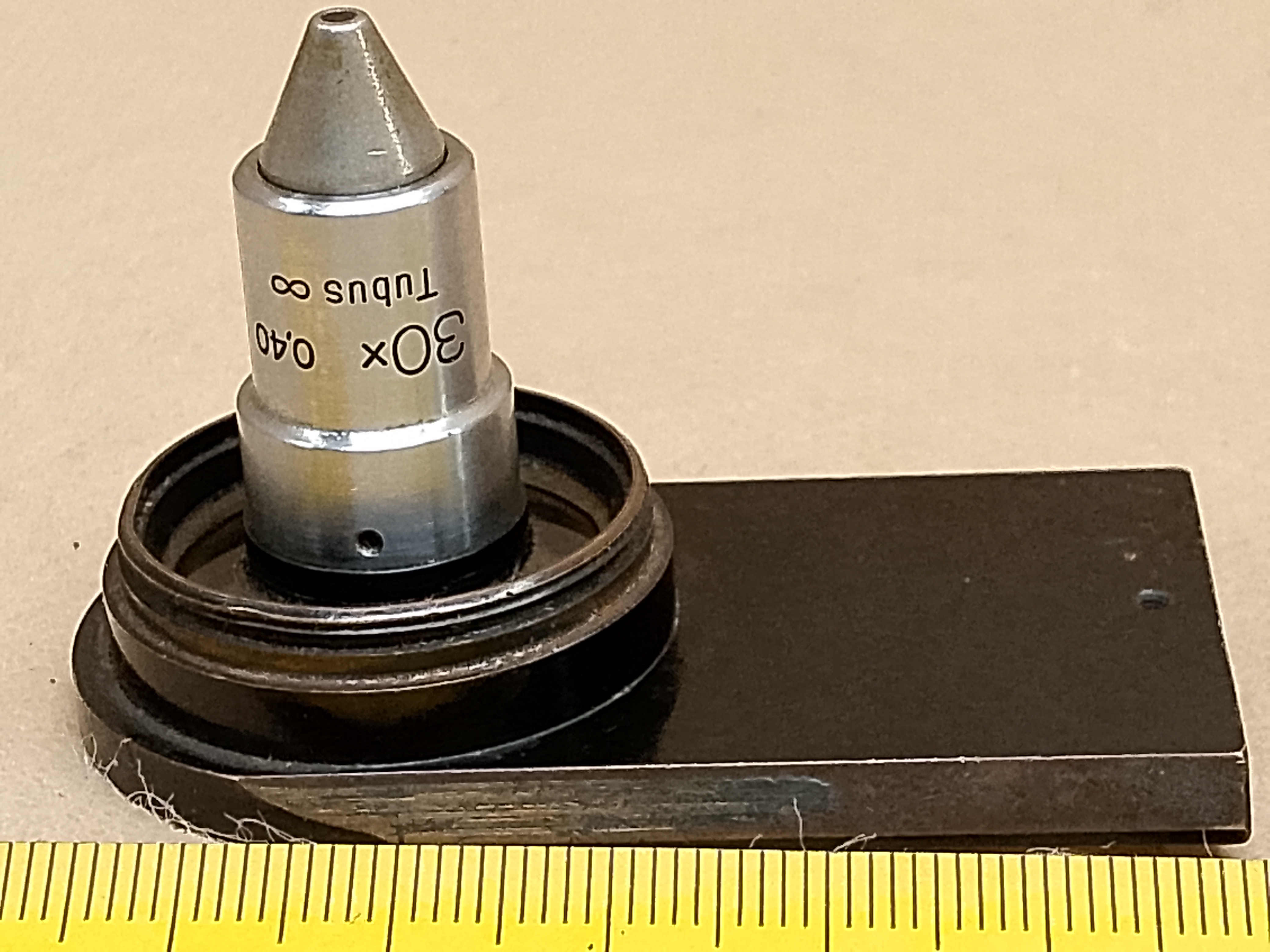

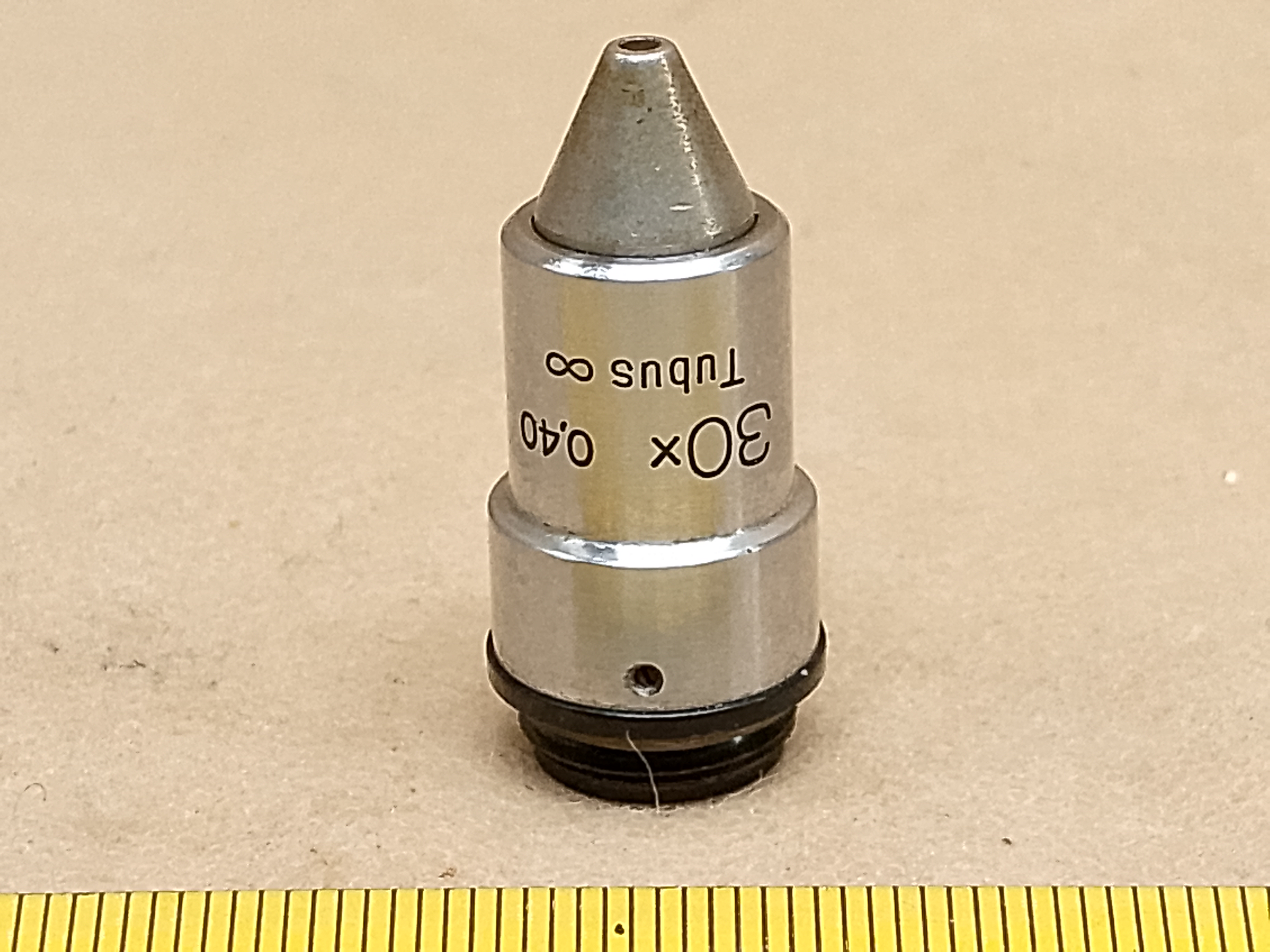

Carl Zeiss Jena Metalliput - mikroskopowy obiektyw metalurgiczny 30x/0,40 z adapterem / wsuwką do oświetlacza - galeria zdjęć

Opis tej części:

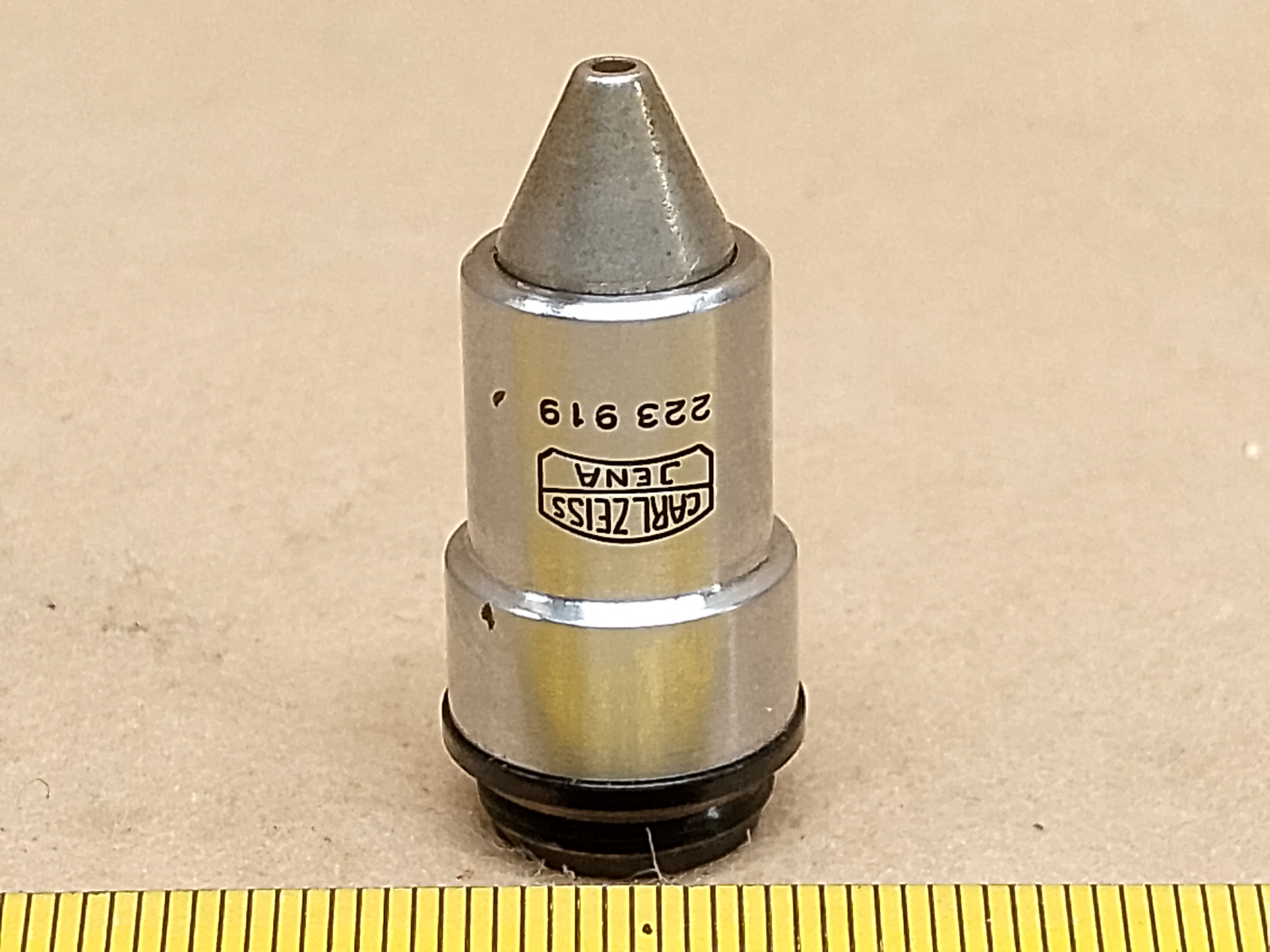

BARDZO (!) rzadko spotykany na rynku wtórnym specjalny obiektyw mikroskopowy Epi / Met firmy Carl Zeiss Jena.

Podstawowe informacje:
Produkt: obiektyw mikroskopowy

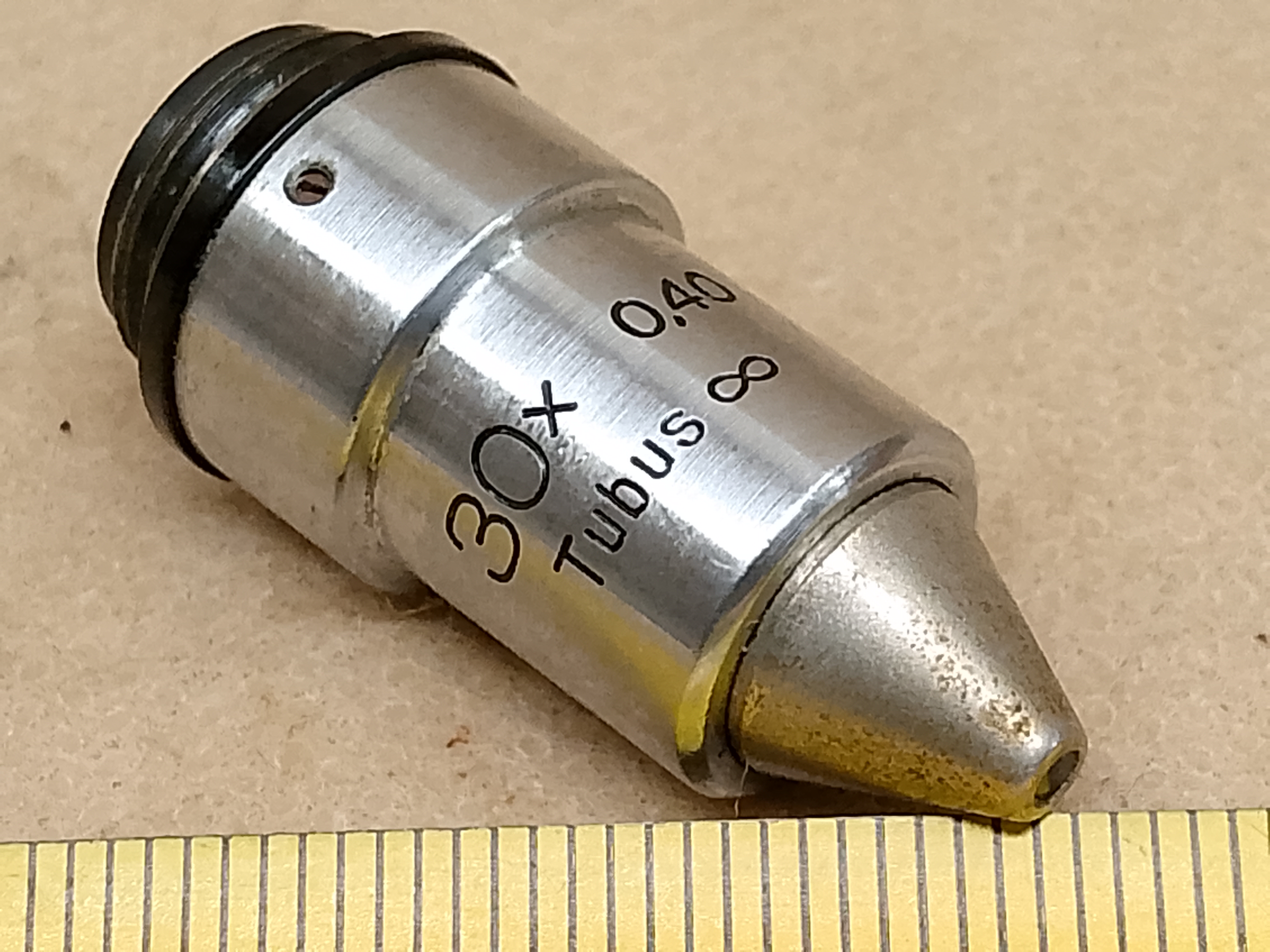

Nazwa wg producenta: Epi-Objektiv 30x/0.40 Trockensystem Tubus unendlich, 1940
Nazwa używana przed rokiem 1940: Epi-Objektiv 16/0.40 Trockensystem Tubus unendlich, 1937

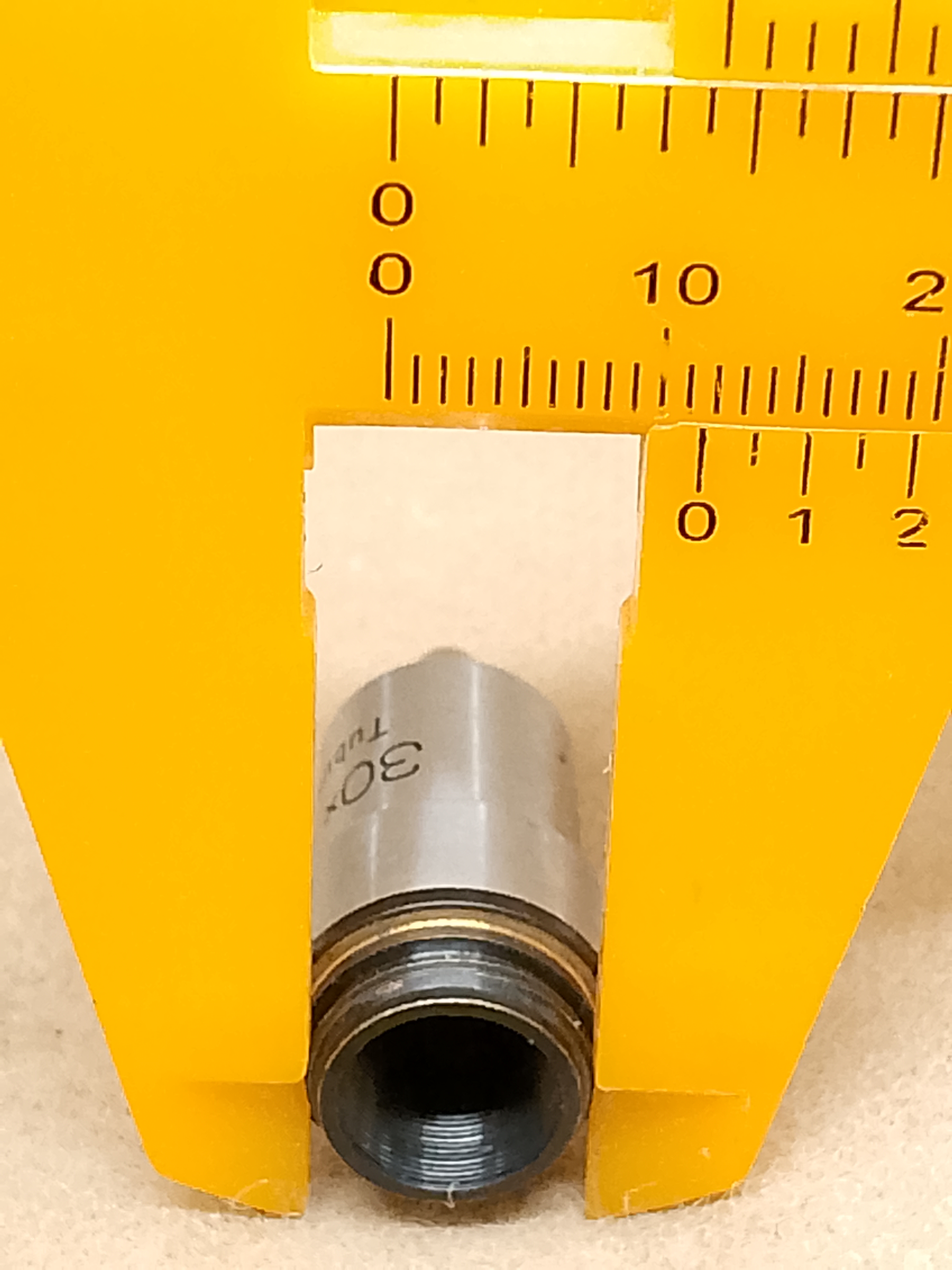

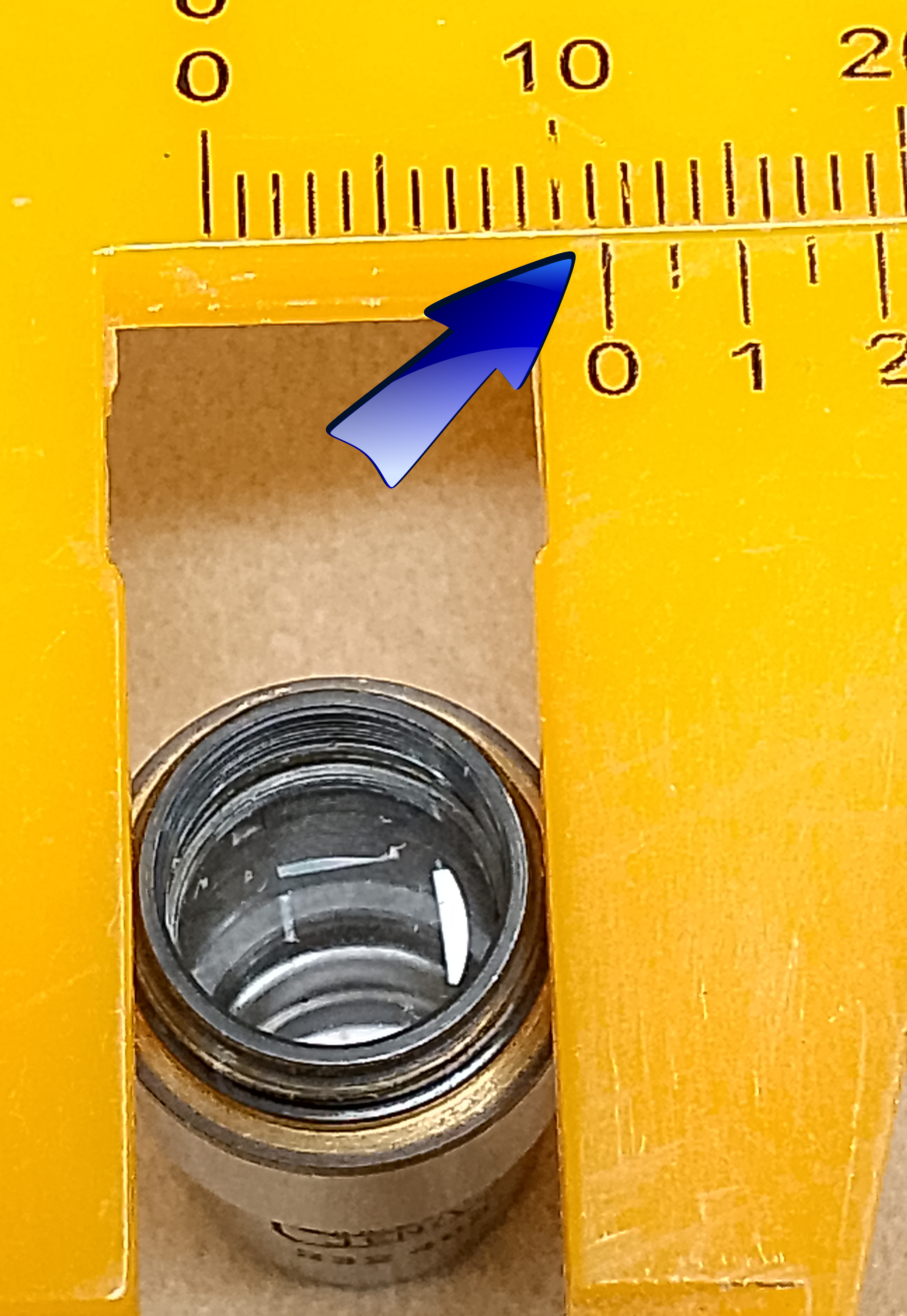

Gwint: z powodu niedokładności pomiaru podaję: 11 mm lub 11,5 mm

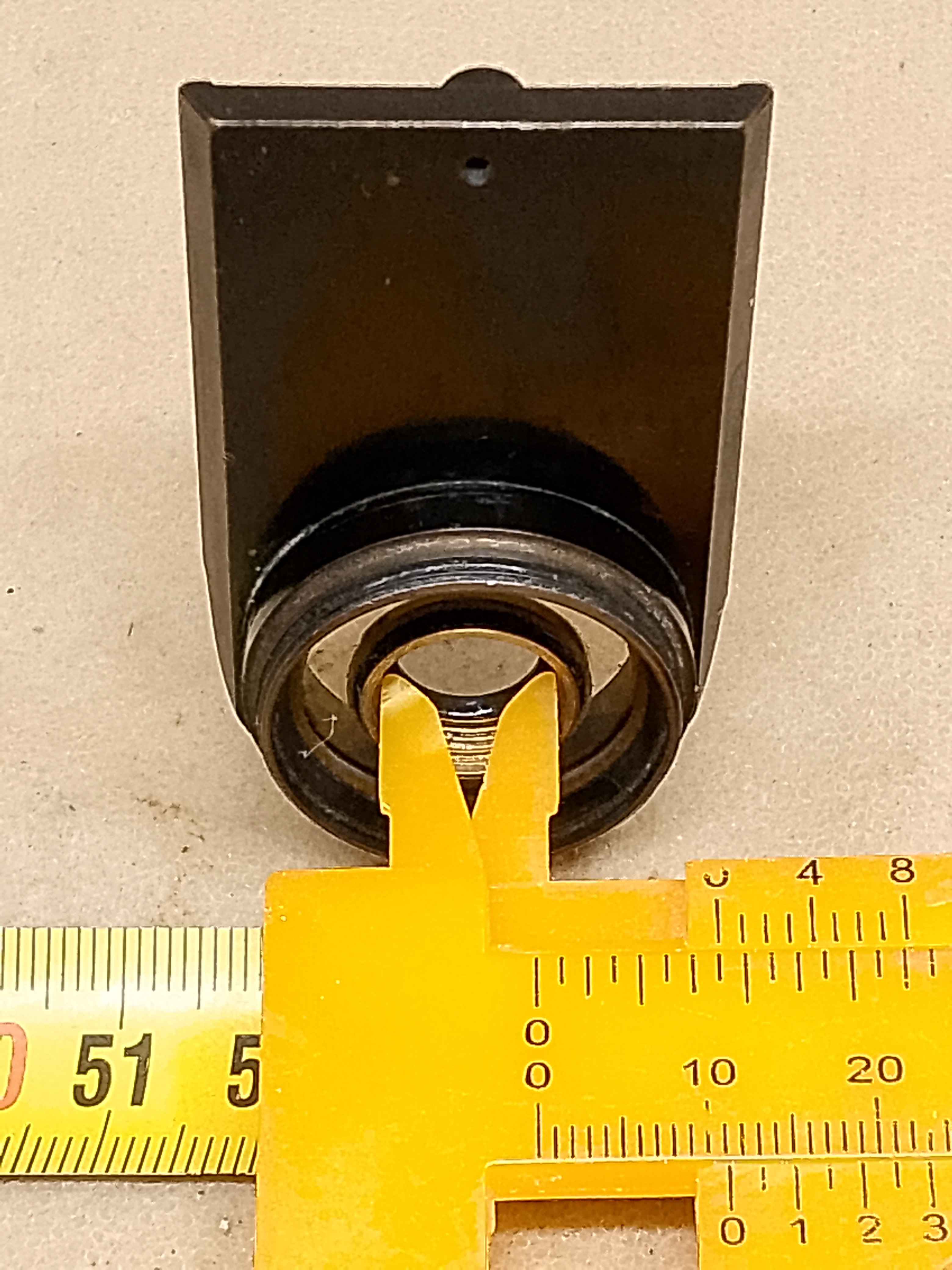

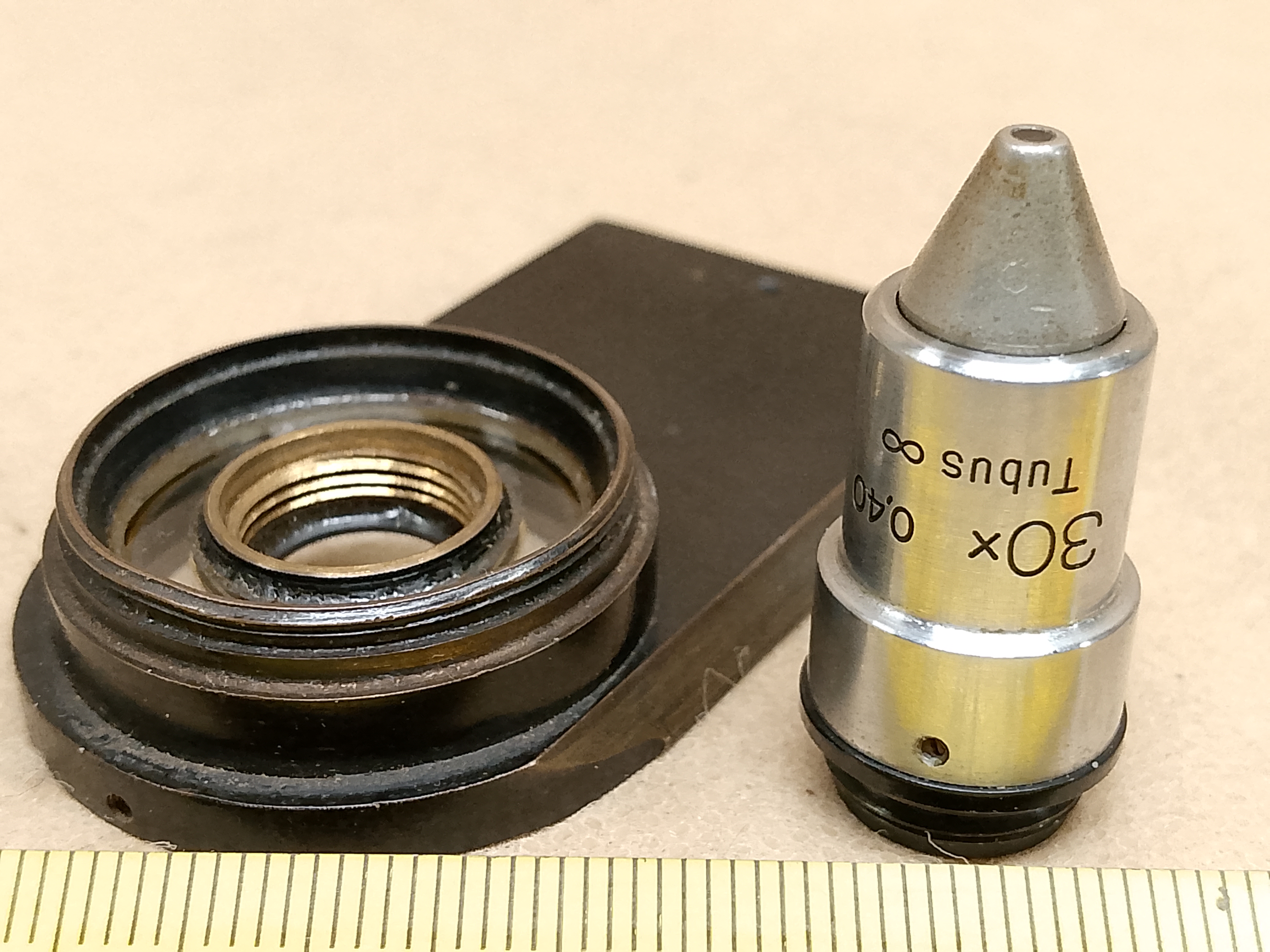

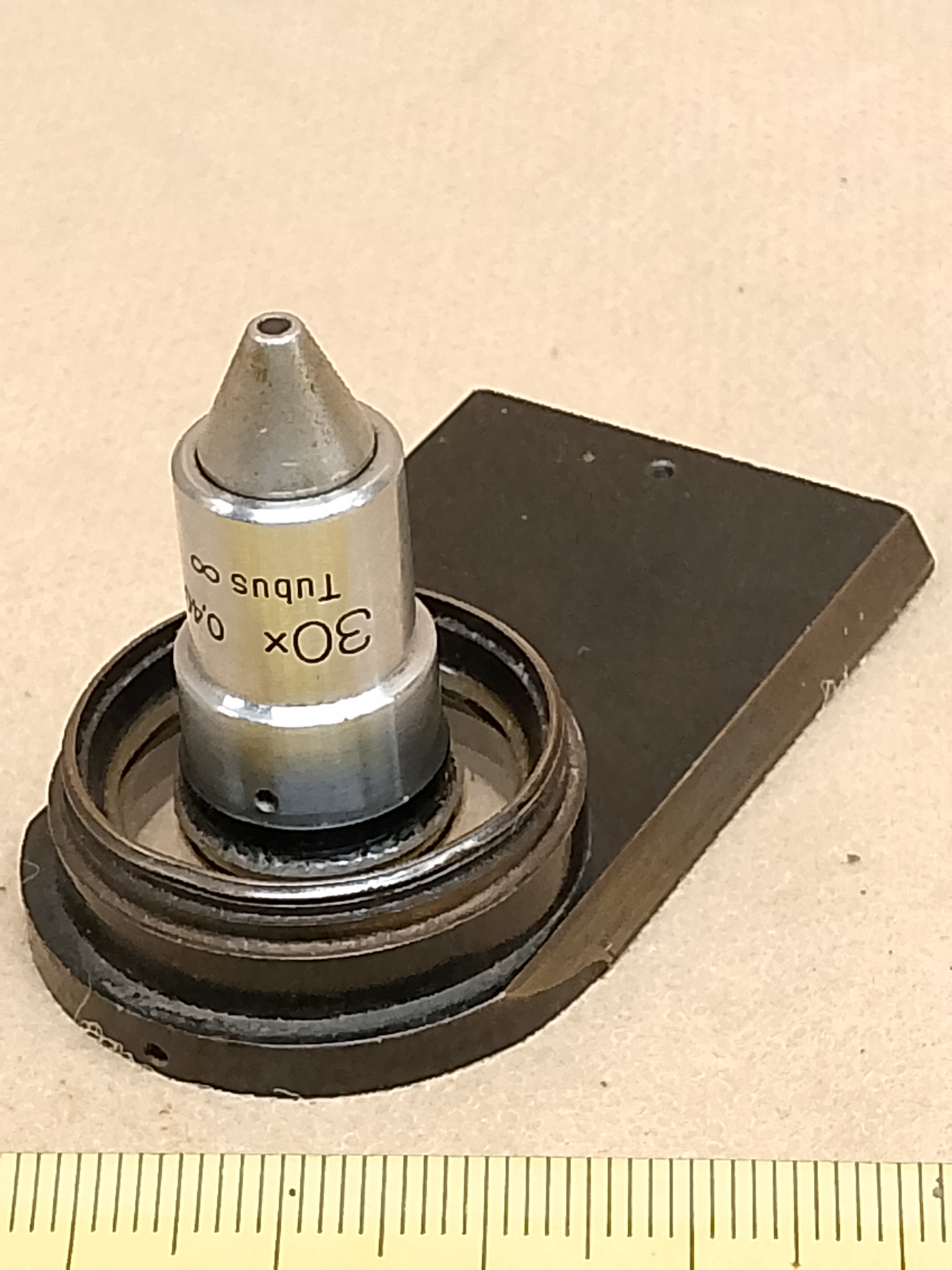

Dodatkowo: do obiektywu jest dołączona wsuwka pasująca do oświetlacza EPI
Powiększenie tzw. lupowe: 30x
Apertura numeryczna: 0,40
Immersja olejowa: NIE (obiektyw suchy)
Długość ogniskowej: 8,1 mm

Kompatybilność:
- Carl Zeiss Jena EPI-kondensor światła odbitego W
- Carl Zeiss Jena EPI kondensor światła odbitego WK
- mikroskop metalograficzny Carl Zeiss Jena Metalliput
- mikroskop metalograficzny Carl Zeiss Jena Met Mi IX

Ten nietypowy obiektyw ma wąski specjalny gwint, ale przy użyciu pierścienia pośredniego z soczewką korekcyjną mogą być również używane na normalnym statywie mikroskopowym (np. Carl Zeiss Jena Lg).

Gdy ten obiektyw używany jest na mikroskopie z tubusem korygowanym na nieskończoność Carl Zeiss Jena Metalliput (realnie jest tam tubus 250 mm) powiększenie wynosi pełne 30x.
W przypadku użycia tego obiektywu razem z kondensorem światła odbitego (z dodatkową soczewką pośrednią w tubusie, czyli przy tubusie 160 mm) lustra wklęsłe częściowo wchodzą pod obiektywy, przez co wolna odległość robocza nie może być w pełni wykorzystana. W takim przypadku realne powiększenie jest ok. 2-krotnie mniejsze: czyli 16x.

Obiektywy Epi / Met produkowane w latach 1937-1939 mają dwie wygrawerowane na obudowie liczby: 16 Epi, 30 Met.
a) mniejsza wartość dotyczy użycia z EPI-kondensorem (ogniskowa soczewki korekcyjnej = 160 mm)
b) większa dotyczy powiększenia uzyskanego podczas używania obiektywu z mikroskopem metalograficznym (ogniskowa soczewki korekcyjnej = 250 mm).
W 1940 roku zmienił się sposób opisywania powiększeń na obudowie i podawane już był tylko powiększenie "lupowe" oraz wartość apertury numerycznej.

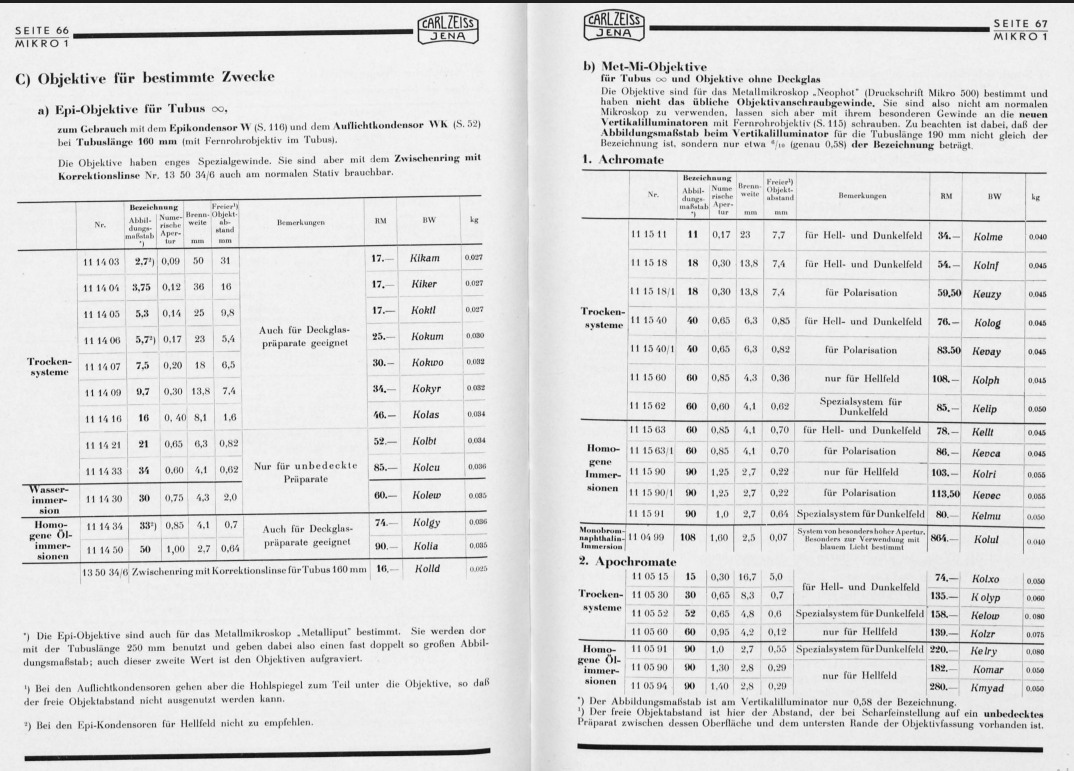

Informacja: źródłem informacji jest strona internetowa archiwum firmy Zeiss. Informacje te podaję w celu szerzenia wiedzy o rzadko spotykanych elementach mikroskopowych.

Do czego jest ta część potrzebna?

• Jeśli posiadasz odpowiedni mikroskop lub oświetlacz EPI i brakuje Ci właśnie tego obiektywu
• Jeśli posiadasz taki obiektyw, ale jest on uszkodzony lub bardzo złej jakości
• Jeśli posiadasz taki obiektyw, ale brakuje Ci adaptera do oświetlacza EPI
• Jeśli chcesz mieć taki rzadki obiektyw w swojej kolekcji

Do jakiej kategorii należy ta część?

Obiektywy [ link ] [Inne Obiektywy]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Metalliput [ link ] [Inne z Metalliput]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Metalliput
• Carl Zeiss Jena Epi Auflichtkondensor W
• Carl Zeiss Jena Epi Auflichtkondensor WK
• Carl Zeiss Jena Metallmikroskop Met Mi IX
