Opis tej części:

Złącze montażu głowicy mikroskopowej PZO do statywu. Złącze to pochodzi z głowicy bino (czyli dwuokularowej) PZO MND-5 - ale pasuje również do głowicy mono (czyli jednookularowej) PZO MNJ-5.

Modele mikroskopów PZO z lat 50. XX wieku nie mają wspólnego standardu złącza do mocowania głowicy. Jeśli jednak jest to głowica, która nie jest na stałe przymocowana do mikroskopu, to zazwyczaj złączkę można odkręcić i wymienić na inną, aby głowica pasowała do modeli mikroskopów z innym złączem montażowym głowicy.

Aby można było zamienić złącze w głowicy należy pamiętać o kilku faktach:
- wymieniane złącze nie może zawierać żadnej optyki
- wymieniane złącze musi mieć tę samą średnicę gwintu, aby przykręcić je do głowicy

Podstawowe wymiary:
- średnica wewnętrznego gwintu do przykręcenia złączki do głowicy: 35 mm
- średnica złącza w miejscu wcięcia: wg pomiaru na zdjęciu jest to pomiędzy 31,5 a 32 mm
- średnica złącza w najszerszym miejscu: 34 mm
- średnica pierścienia nad złączką: 40 mm
- całkowita wysokość złączki: 35 mm

Na rynku wtórnym można często kupić głowicę, w której brakuje spodniej części, czyli właśnie złącza montażowego. Dlaczego? Otóż nieraz ktoś demontując głowicę z mikroskopu nie wie, że można ją wyciągnąć - i zaczyna ją odkręcać. Wówczas głowica oddzieli się od mikroskopu, ale złącze montażowe nadal zostanie w statywie. I taka niekompletna głowica trafia na rynek wtórny. Wtedy jedyną szansą na przywrócenie tej części do stanu użytkowego jest właśnie dodanie do głowicy brakującego elementu złącza.

Jest to element serwisowy (część naprawcza) dwuocznej głowicy mikroskopowej PZO MND-5. Zwróć uwagę, że jest to element (część składowa) do części mikroskopowej (głowicy dwuocznej) a nie do konkretnego modelu mikroskopu.

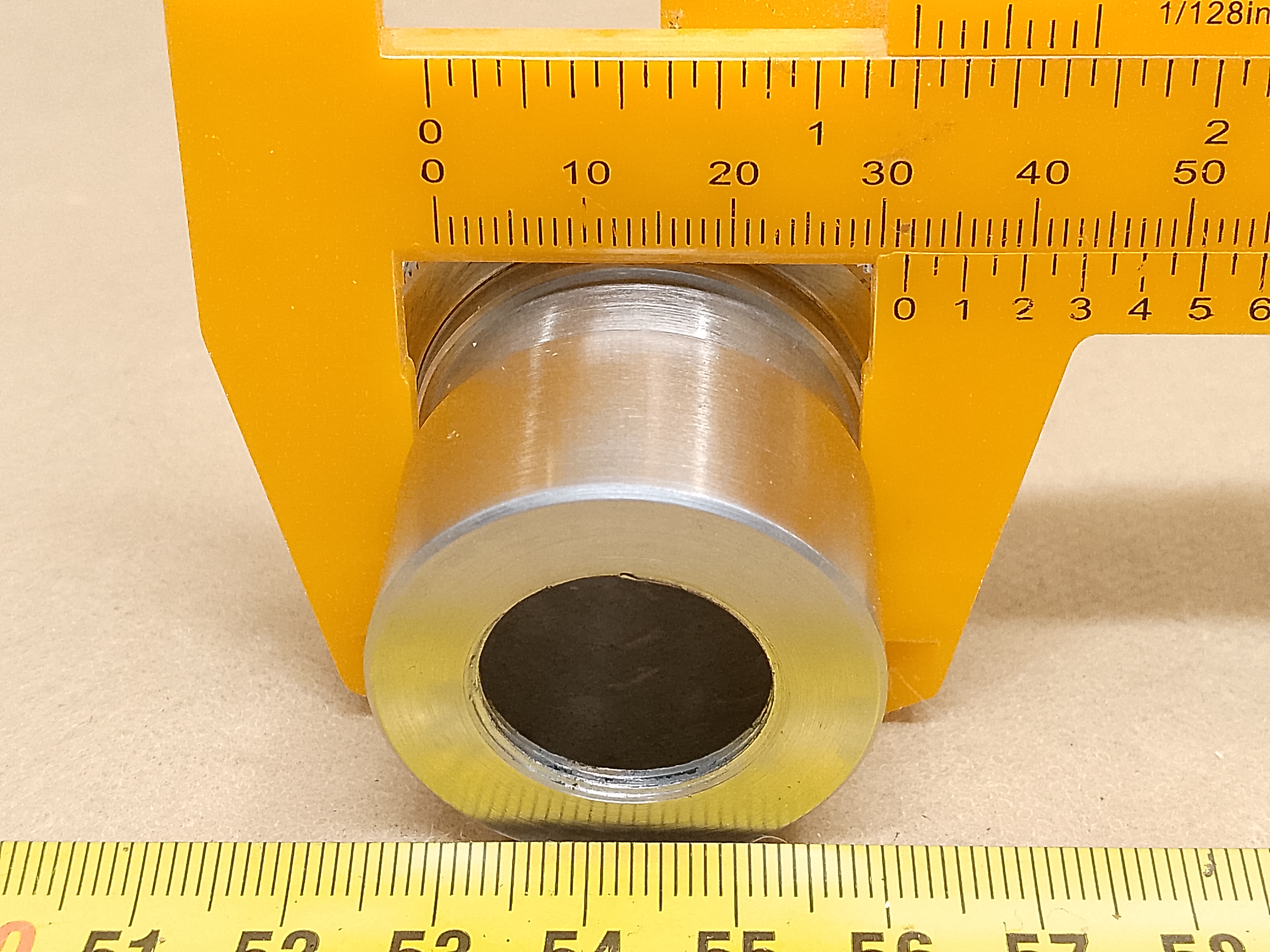

Na zdjęciach widocznych w galerii widać dokładne wymiary tutaj opisywanej i oferowanej złączki. Dodatkowo, na zdjęciach pokazujących całą głowicę wskazane jest strzałką, o który element chodzi i gdzie on się w głowicy znajduje, aby jednoznacznie zidentyfikować tę część.

Do czego jest ta część potrzebna?

• jeśli masz niekompletną głowicę, w której brakuje złącza mocującego ją do statywu mikroskopu
• jeśli chcesz zmienić złącze w posiadanej już głowicy mikroskopowej
• jeśli potrzebujesz dodatkowe złącze, żeby użyć go do własnego projektu DIY

Do jakiej kategorii należy ta część?

Części serwisowe [ link ] [Inne Części serwisowe]

Kto jest producentem tej części?

• PZO - Polskie Zaklady Optyczne [ link ] [Inne PZO]
• PZO Warszawa
• PZO Poland
• PZO Warszawa Poland

Z jakiego mikroskopu pochodzi ta część?

Element PZO MND-5 [ link ]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• PZO MND-5
