Zeiss Photomicroscope / Universal - mocowanie mikroskopowego rewolweru obiektywowego (męski jaskółczy ogon) - galeria zdjęć

Opis tej części:

Złącze do montażu rewolweru obiektywowego (zawiera męski jaskółczy ogon) - element tubusu pośredniego mikroskopów Carl Zeiss Universal i Photomicroscope.

W mikroskopach klasy Zeiss Universal / Zeiss Photomicroscope, w tubusie pośrednim (https://www.serwismikroskopowy.pl/part/99571) znajduje się złącze montażowe, na które nasuwa się rewolwer. Ten uchwyt rewolweru jest identyczny zarówno w tubusach pośrednich bez zmieniacza powiększeń, jak i tych z Optovarem.

Właśnie ten element - uchwyt do zamocowania rewolweru w tubusie pośrednim - tutaj prezentuję.

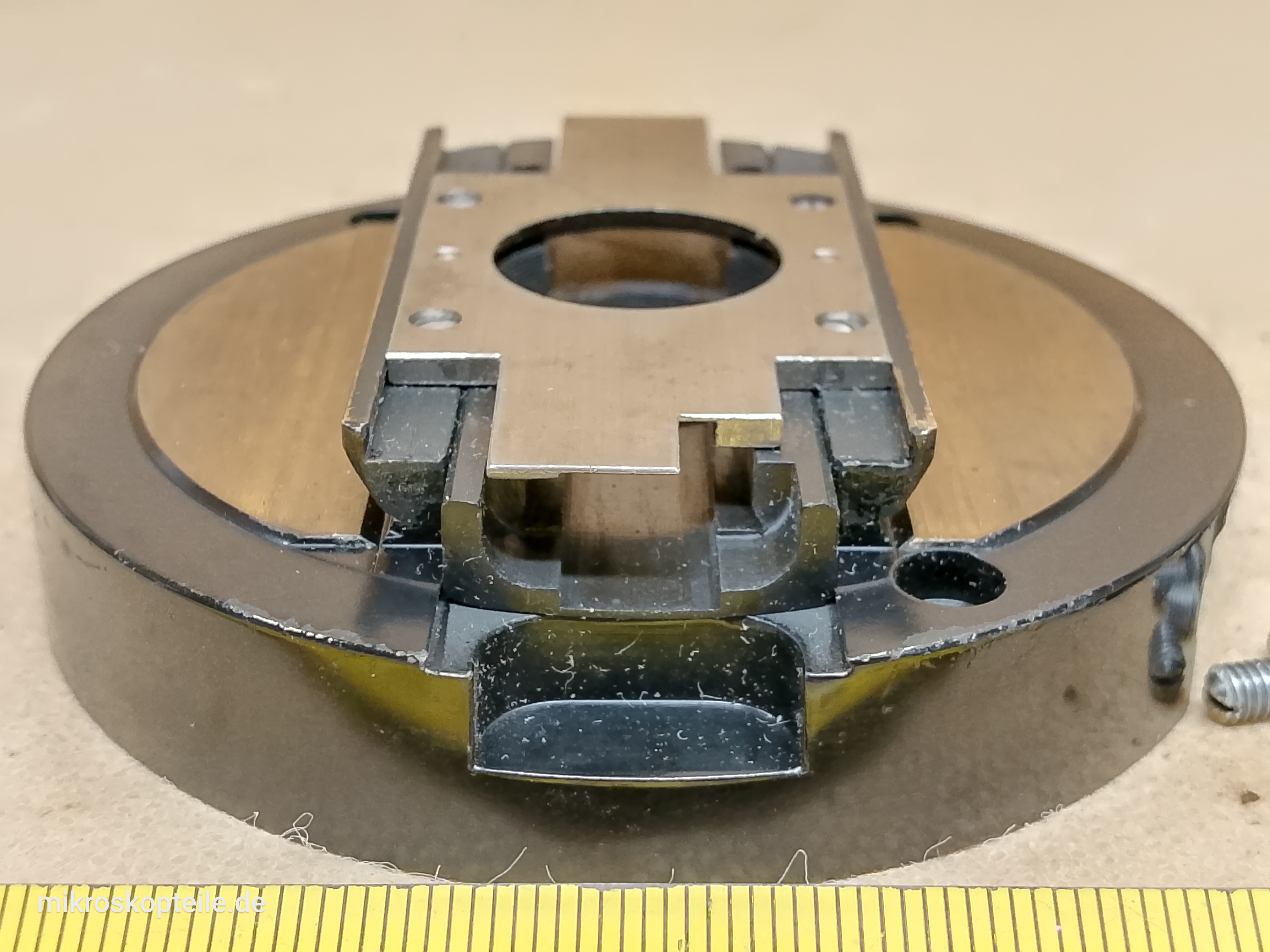

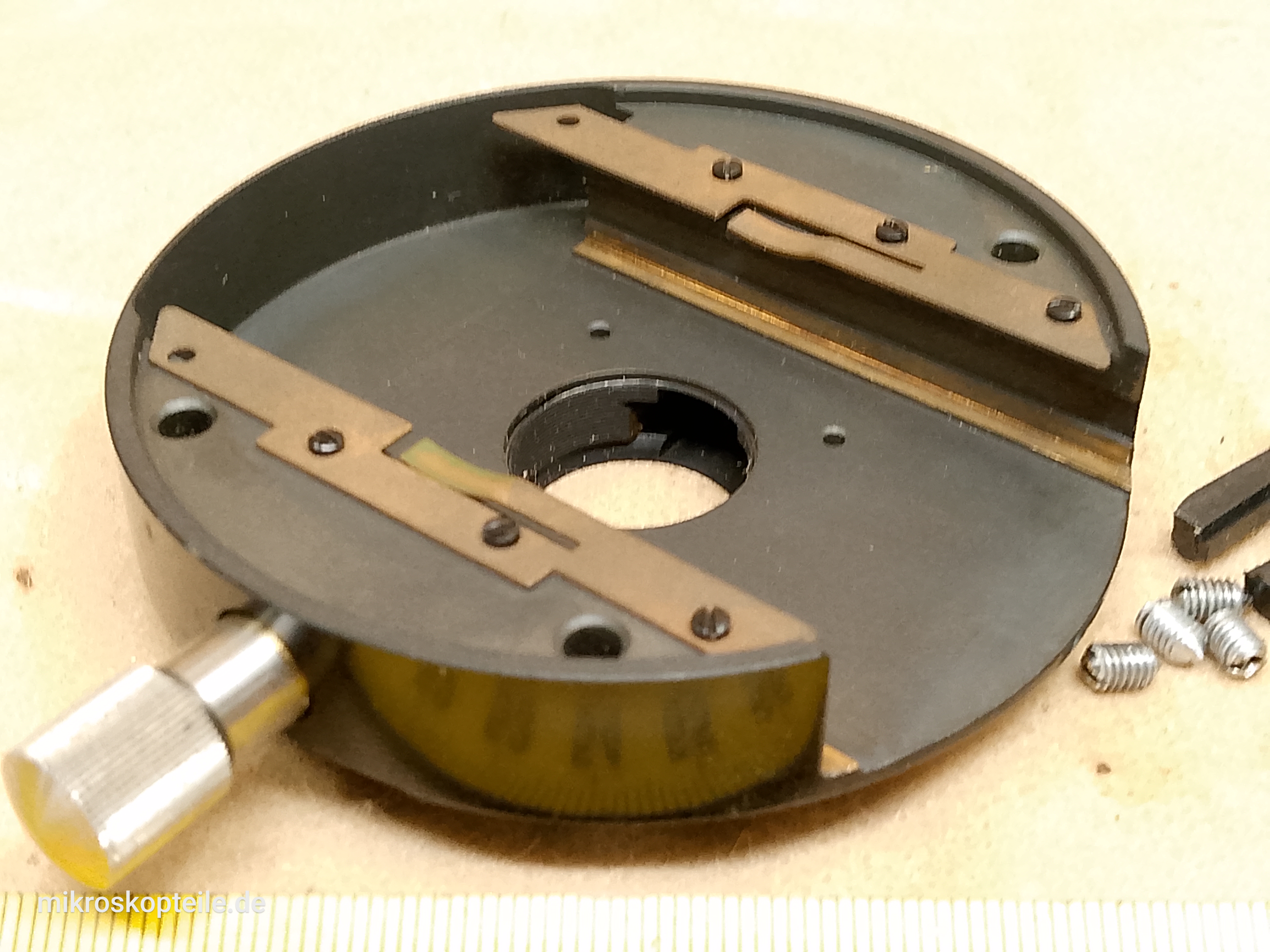

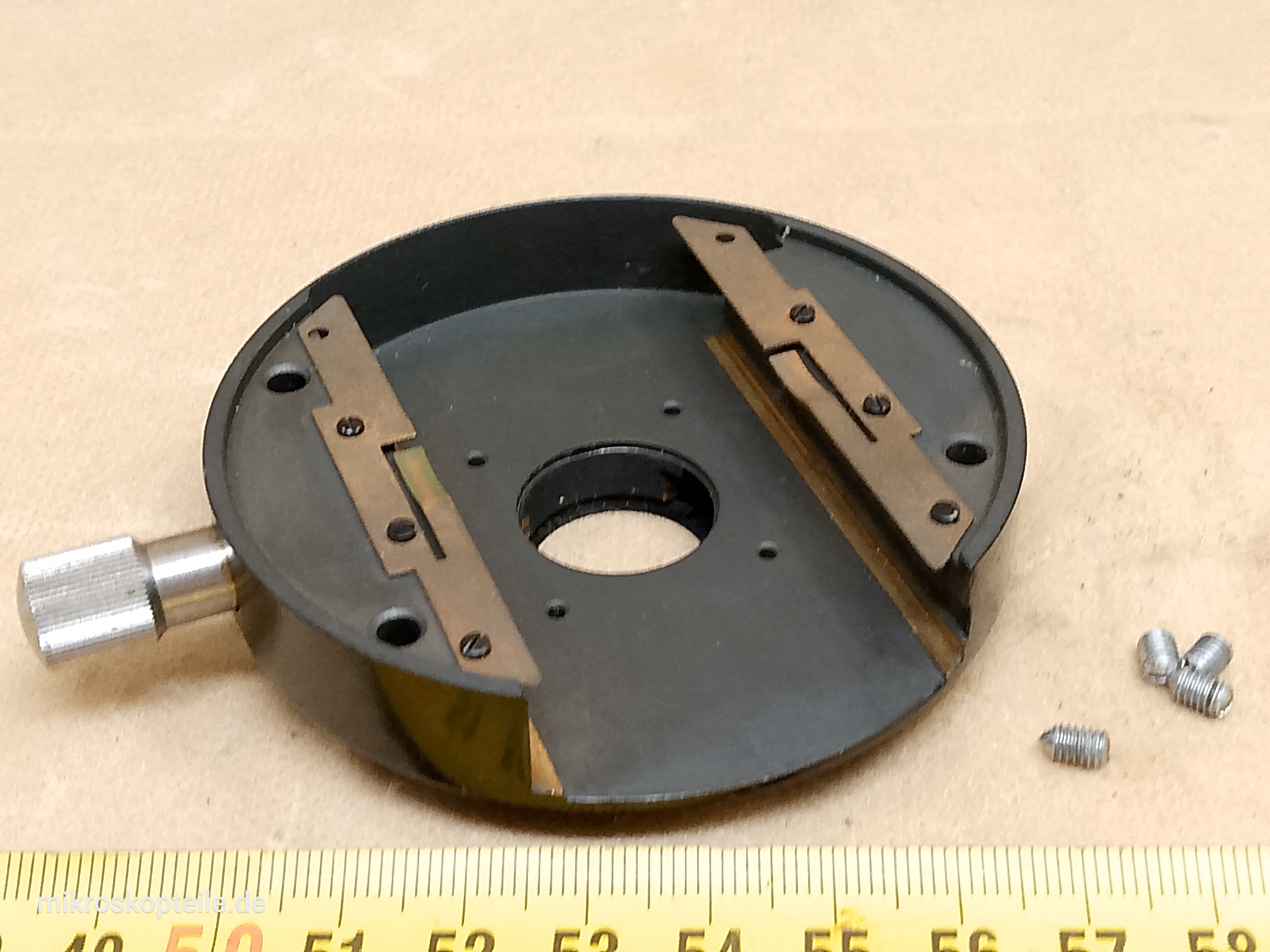

Ten uchwyt rewolweru zawiera:
- męski jaskółczy ogon do zamocowania rewolweru
- śrubę dociskającą rewolwer po jego założeniu
- pusty slot na opcjonalną wąską wsuwkę

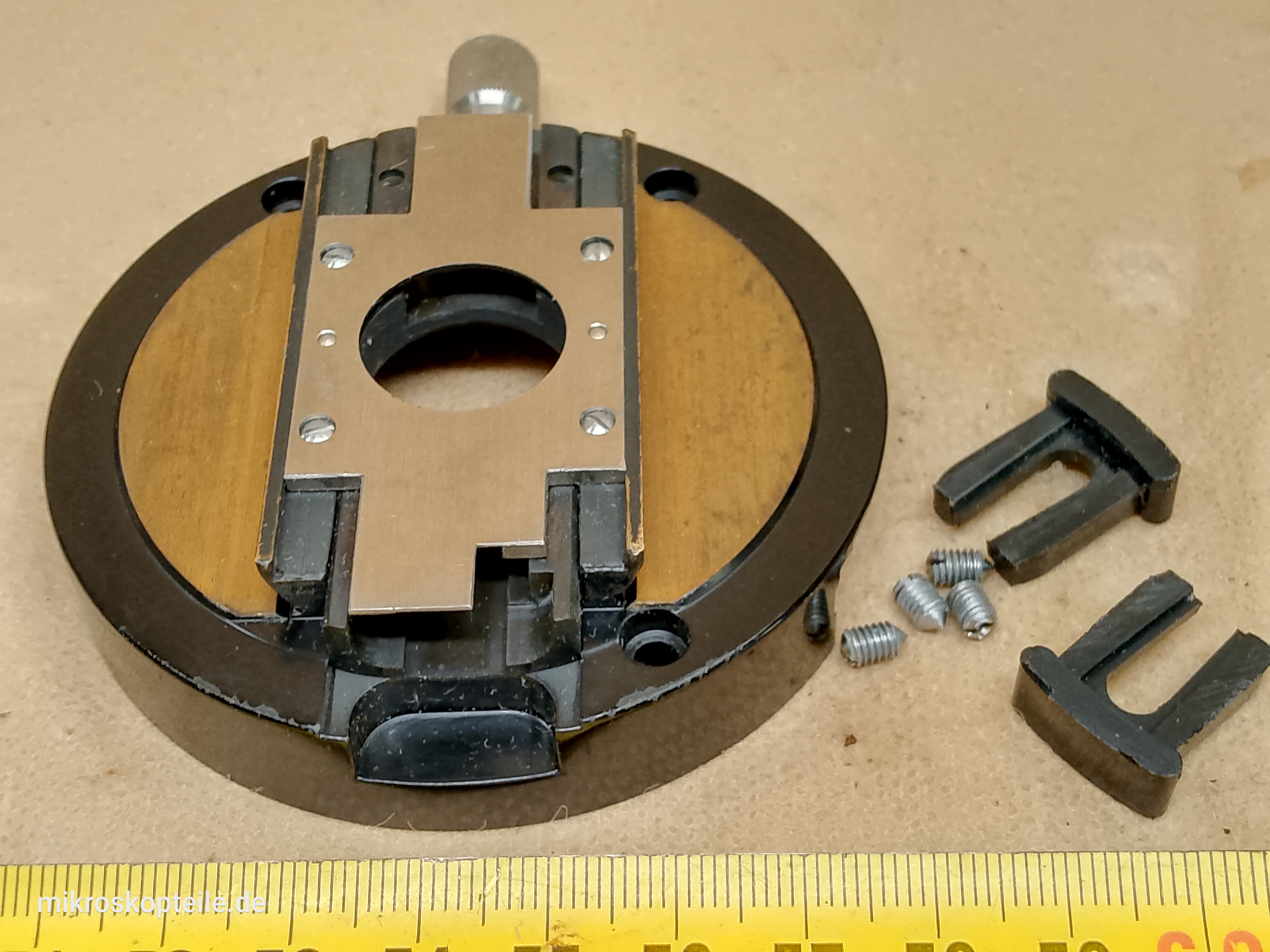

- dwie zaślepki tego slotu
- pusty slot na szeroką wsuwkę z filtrem

Uchwyt ten pasuje do tubusów pośrednich używanych w następujących mikroskopach:
- Zeiss Universal
- Zeiss Photomicroscope I
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III / III RS
- Zeiss Ultraphot

Jest to element serwisowy dla osób, które w swoim mikroskopie muszą wymienić tę część. To nie jest ani kompletny rewolwer, ani kompletny tubus pośredni.

Wymiana tego uchwytu rewolweru może być remedium między innymi na następujące problemy:
- jeśli rewolwer po zamocowaniu w tubusie kołysze się, wsuwa się zbyt łatwo i nie trzyma się stabilnie
- jeśli wygięła się, ułamała lub zagubiła się śruba dociskająca rewolwer
- jeśli uszkodził się slot wsuwek

Mikroskopy Carl Zeiss serii Photomicroscope z biegiem lat dorobiły się różnych nazw, którymi użytkownicy powszechnie je określają. Są to między innymi następujące nazwy:
- Zeiss Photomikroskop
- PM, np. Zeiss PM II czy Zeiss PM III
- Zeiss Phomi, np. Zeiss Phomi II
Dodatkowo należy wspomnieć, że mikroskopy Zeiss Photomicroscope były również sprzedawane pod marką Opton.

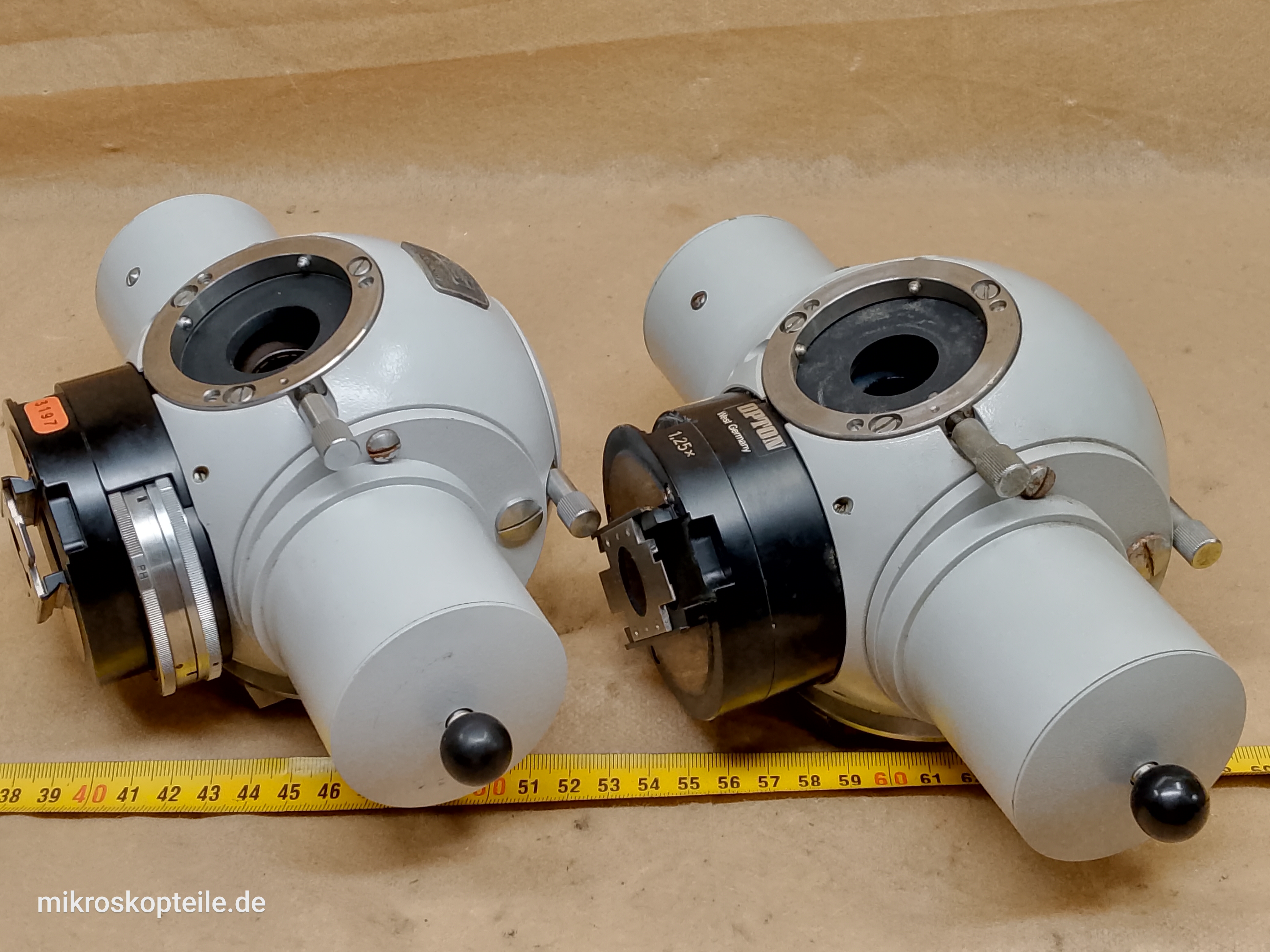

Zobacz ostatnie zdjęcia w galerii - na jednym widać kompletny tubus pośredni i za pomocą strzałki wskazane jest o który element chodzi i gdzie on się dokładnie znajduje. Na drugim są obok siebie dwa tubusy pośrednie - jeden z logo Zeiss i zintegrowanym zmieniaczem powiększeń, i drugi z logo marki Opton, który nie ma zmieniacza powiększeń. Porównanie to pokazuje, że w obu tych tubusach jest takie samo złącze do zamontowania rewolweru obiektywowego.
Dodatkowo w galerii video zobaczysz film, gdzie pokazuję, jak wyciąga i zakłada się zaślepki slotu na wąskie wsuwki oraz jak kręci się śruba dociskowa.

Do czego jest ta część potrzebna?

• jako część serwisowa jeśli masz mikroskop w którym ten element jest uszkodzony, niekompletny lub może nawet go brakuje
• jeśli potrzebujesz uchwytu rewolweru, żeby użyć go we własnym projekcie DIY

Do jakiej kategorii należy ta część?

Części serwisowe [ link ] [Inne Części serwisowe]

Kto jest producentem tej części?

• Zeiss - Carl Zeiss West Germany [ link ] [Inne Zeiss]
• Carl Zeiss West
• Carl Zeiss West Germany
• Opton

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Zeiss Photomicroscope [ link ] [Inne z Photomicroscope]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Zeiss Universal
• Zeiss Photomicroscope
• Zeiss Ultraphot
• Zeiss Photomicroscope II
• Zeiss Photomicroscope III RS
