Carl Zeiss Jena Fluoval-2 / Ergaval - mikroskopowy kondensor Apl 1,4 z soczewką szerokiego pola - galeria zdjęć

Opis tej części:

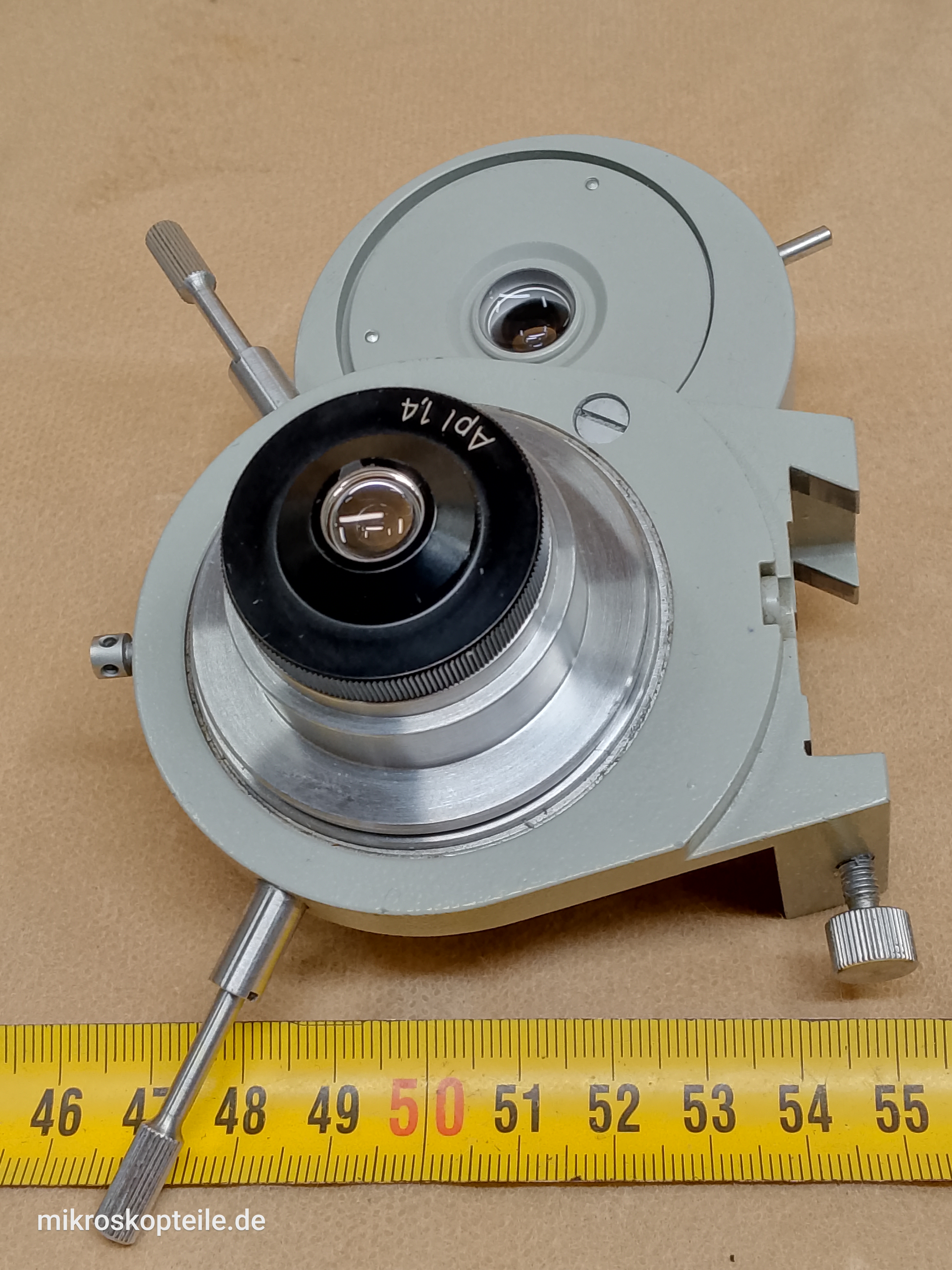

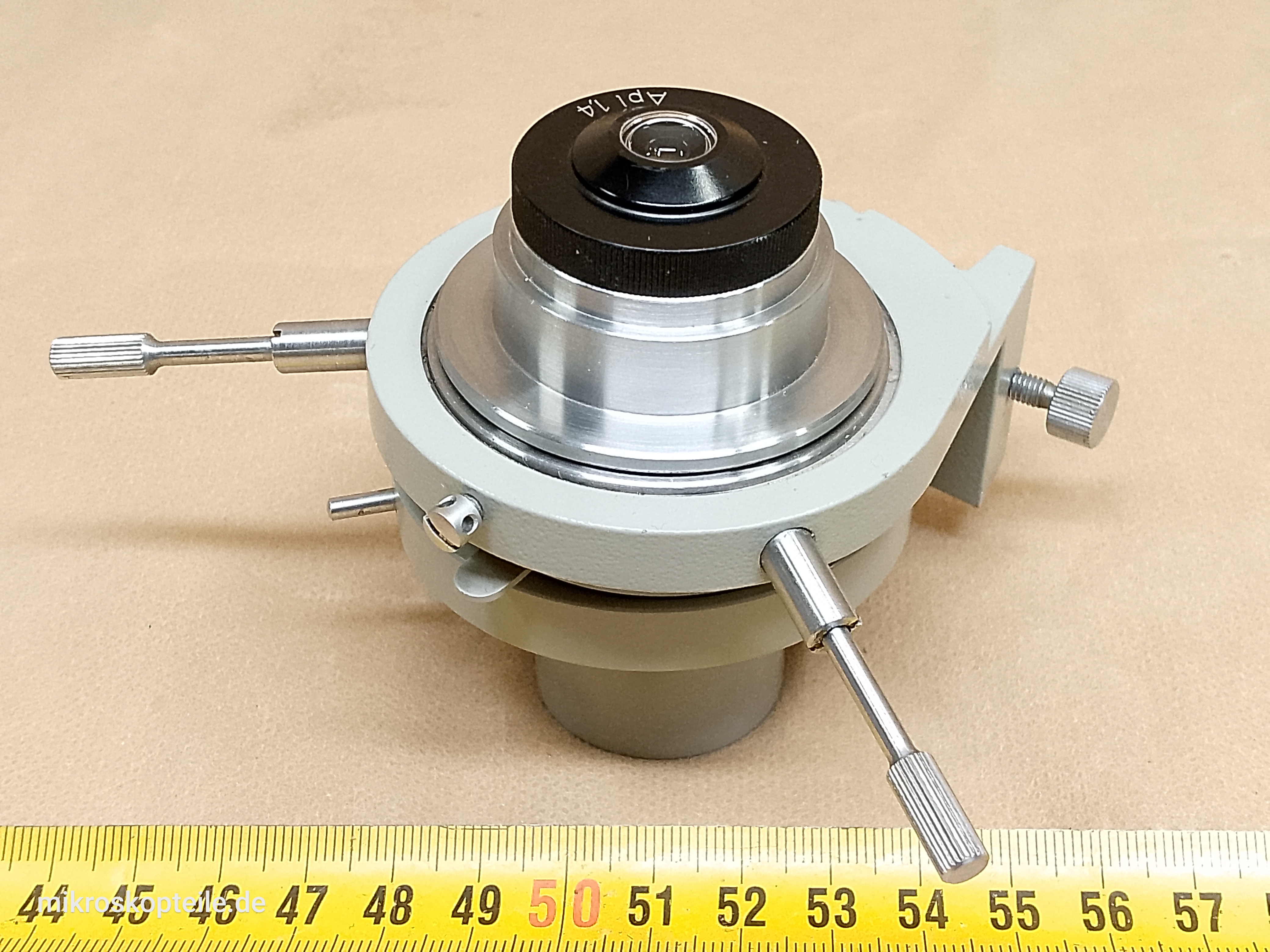

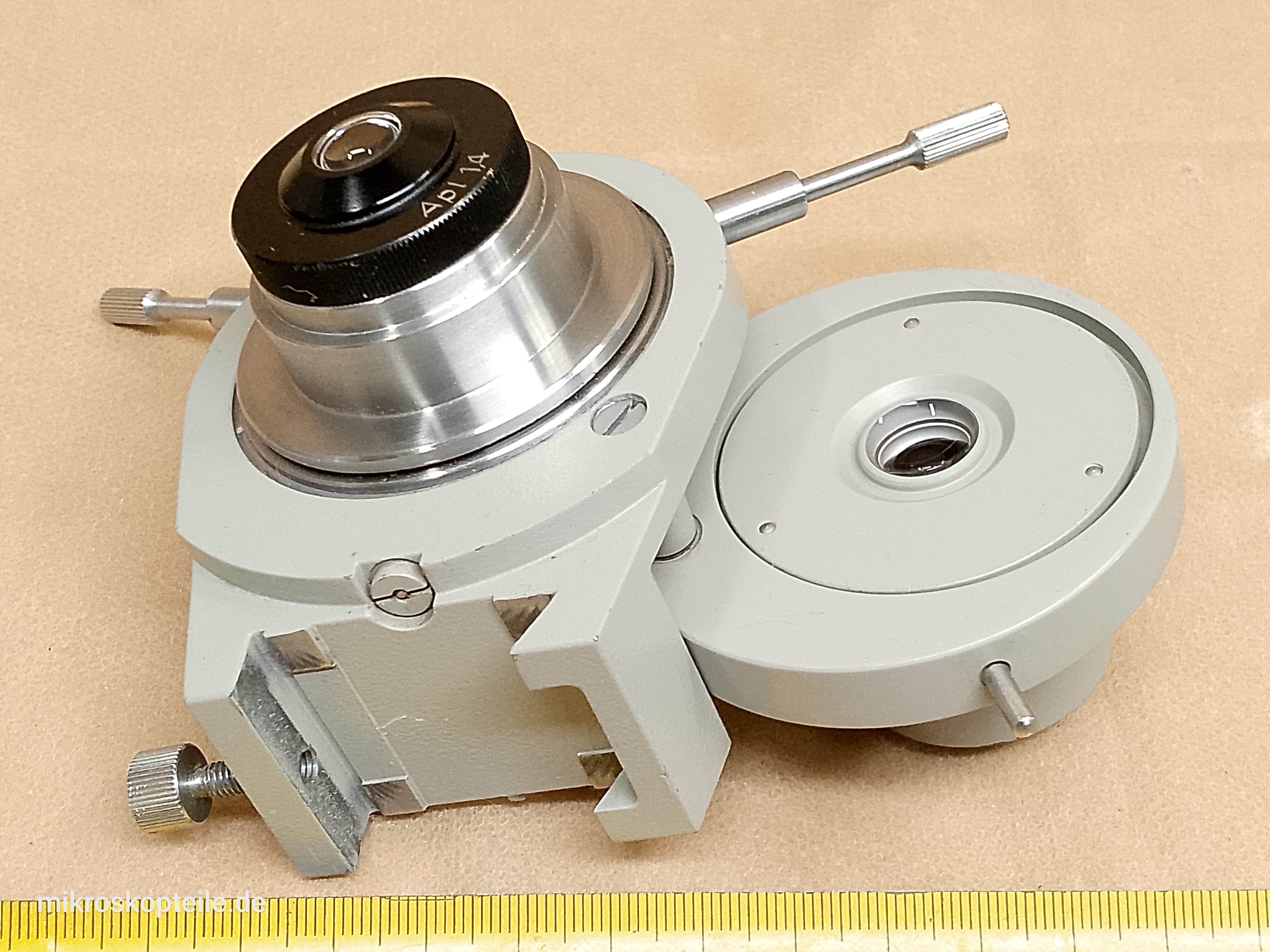

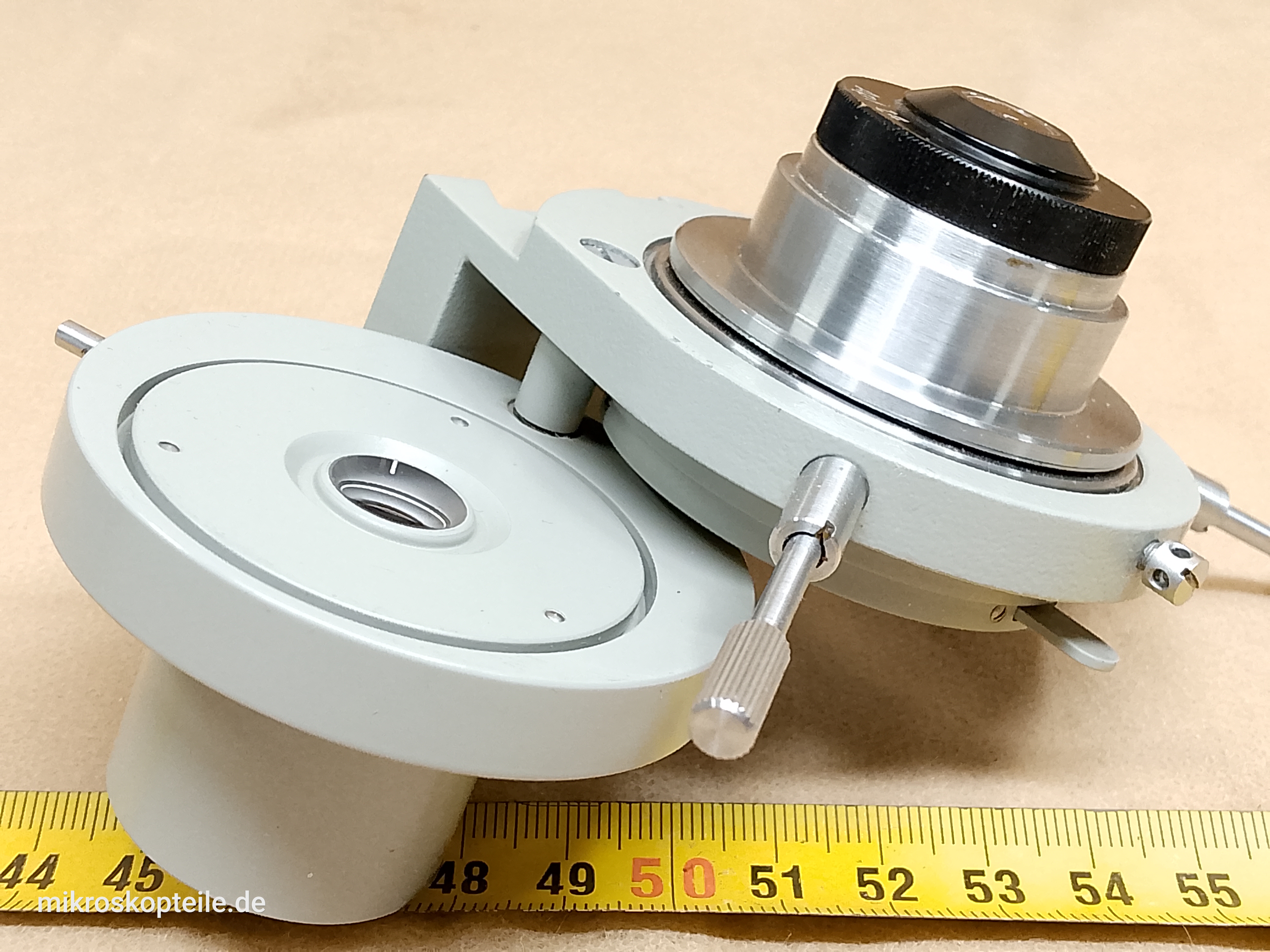

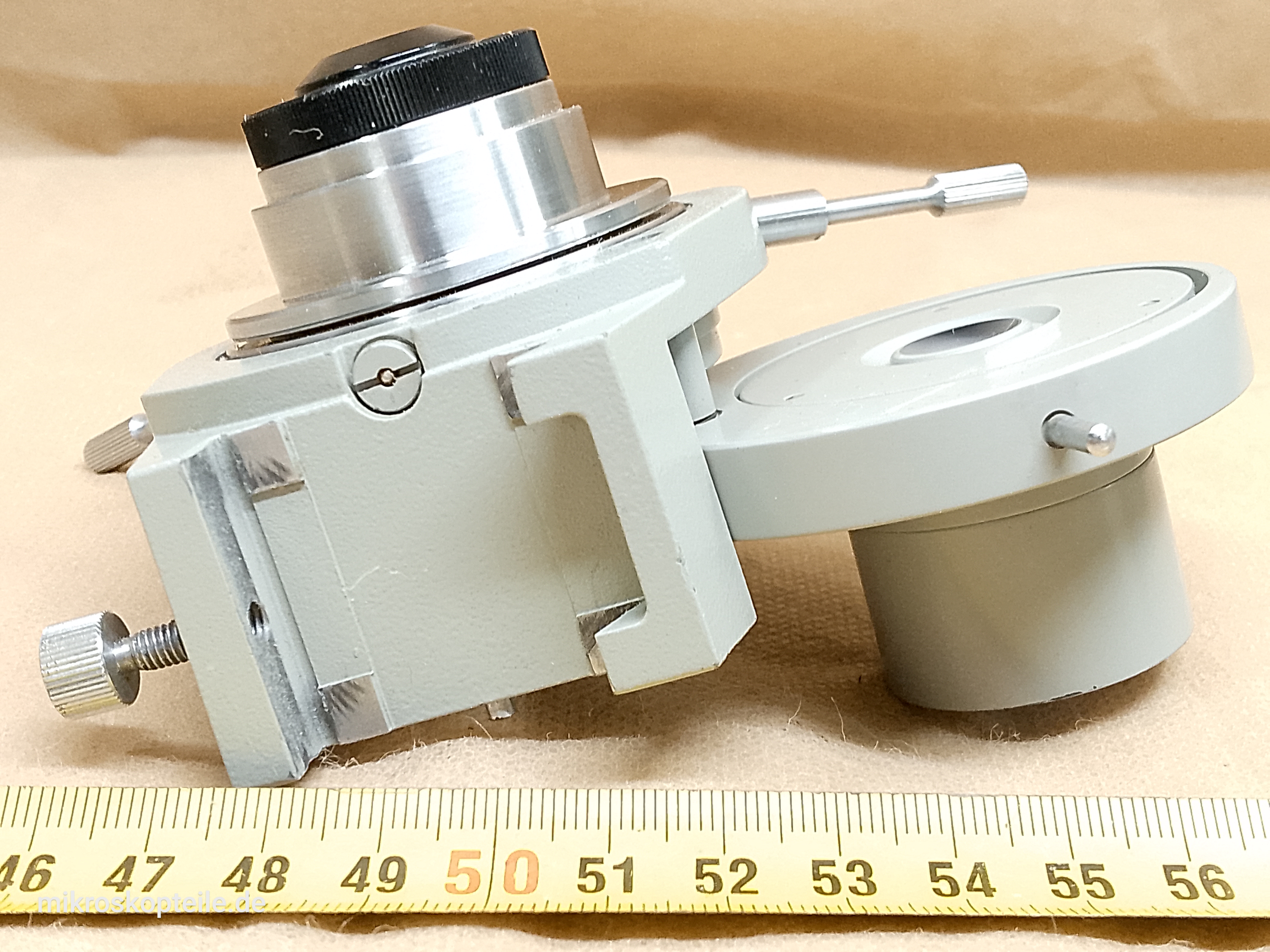

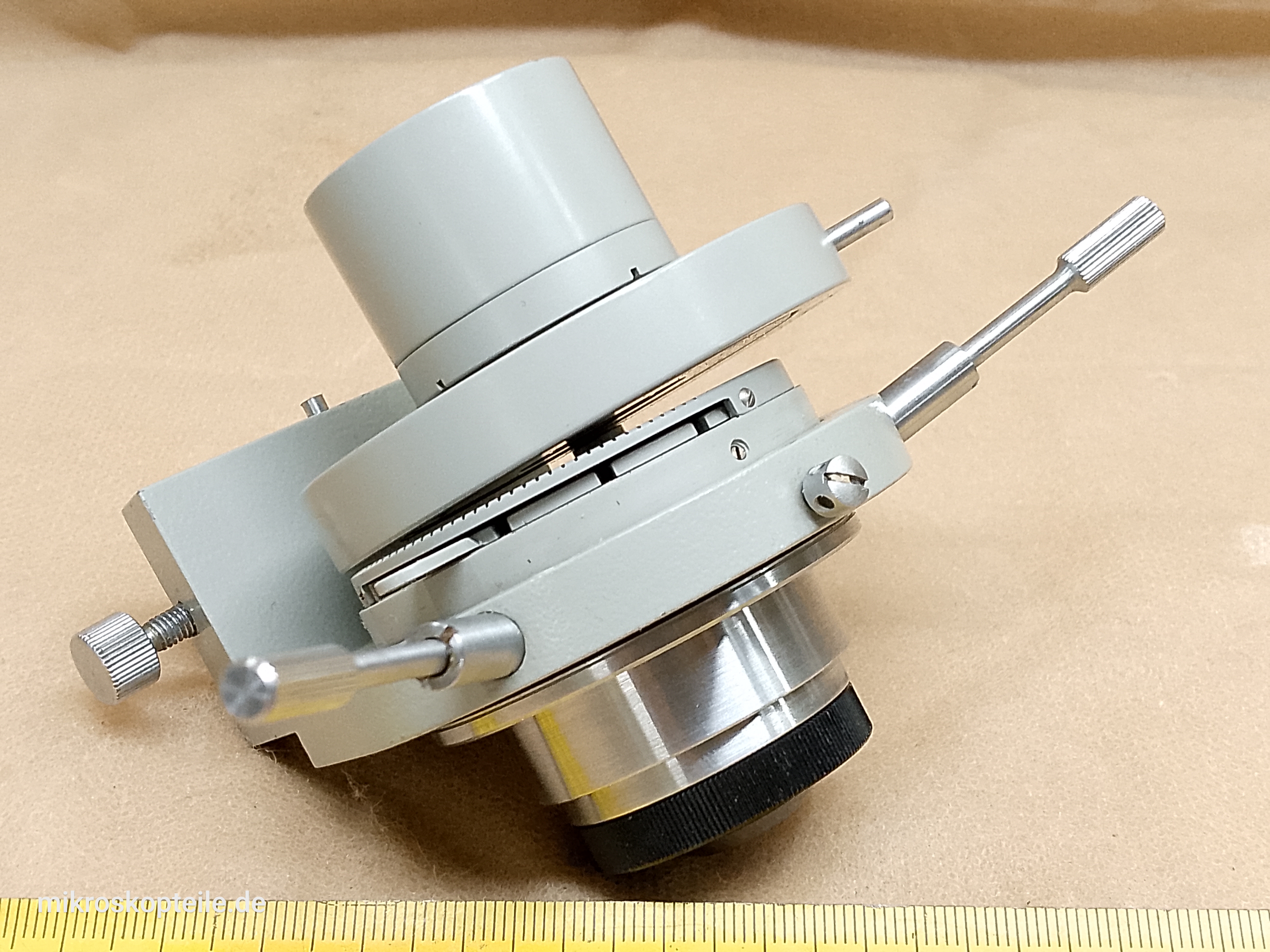

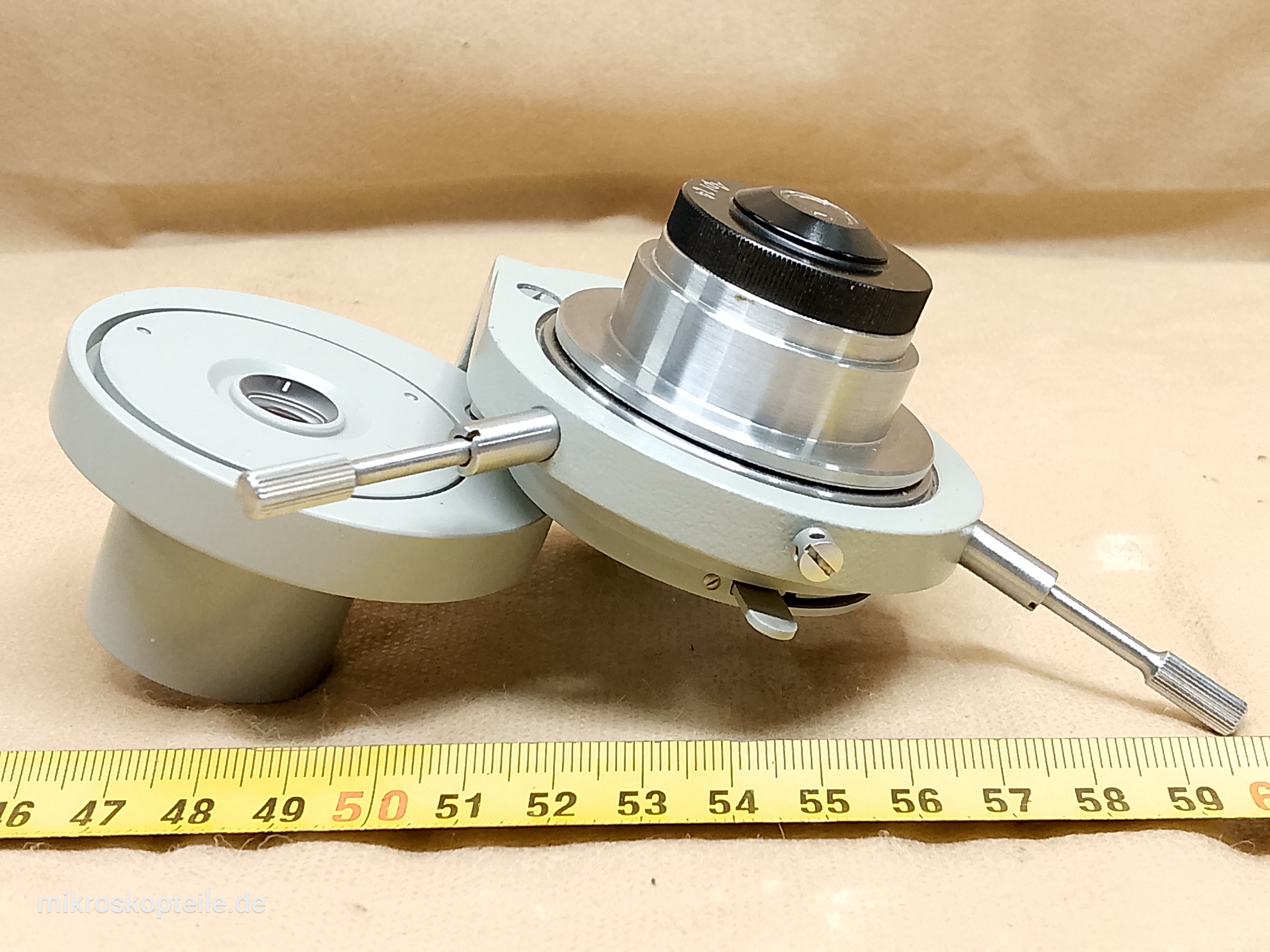

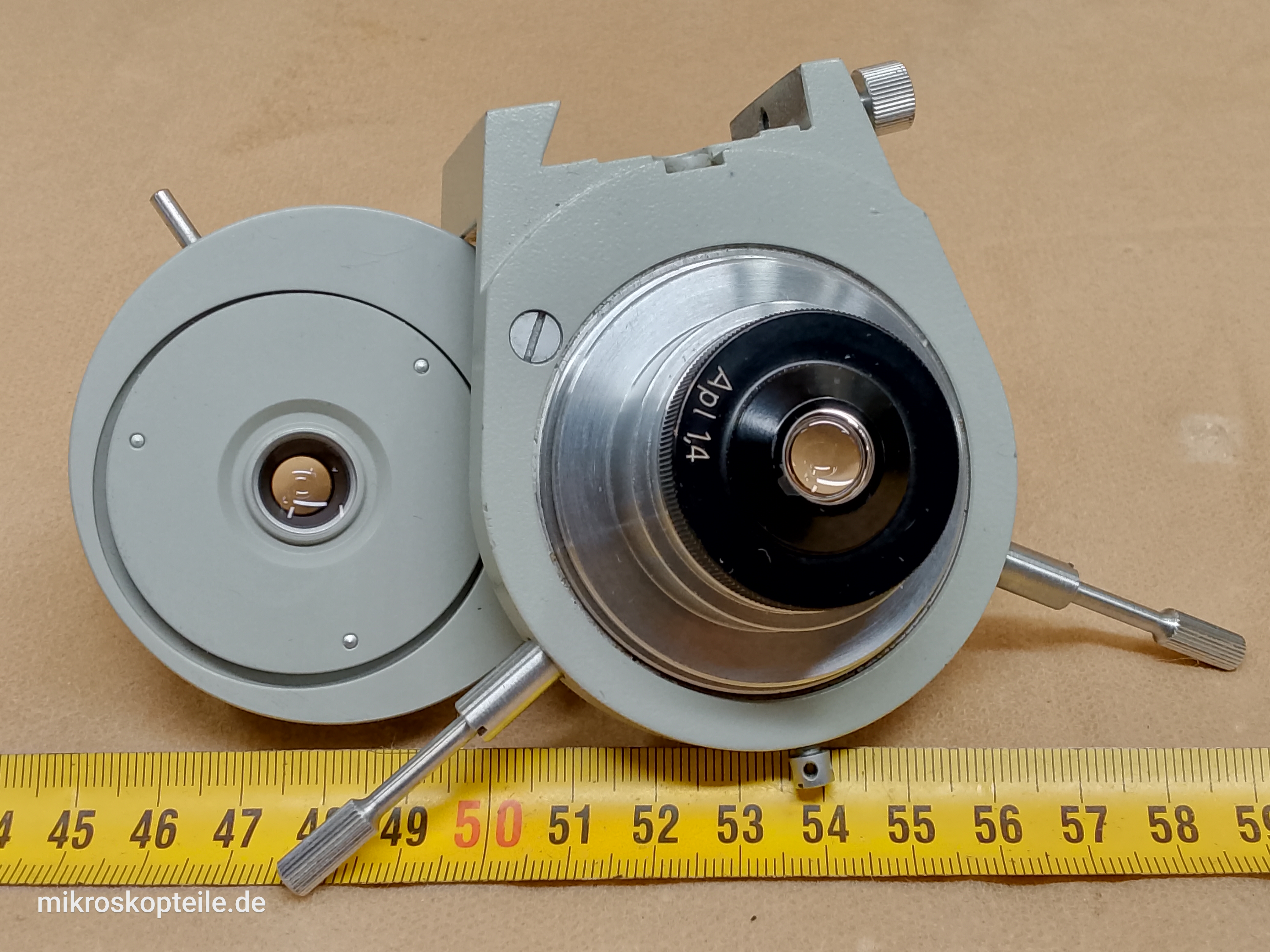

Aplanatyczny kondensor mikroskopowy jasnego pola Apl 1,4 firmy Carl Zeiss Jena, wraz z mocowaniem, soczewką szerokiego pola i przysłoną irysową.

Podstawowe dane i parametry:
Producent: Carl Zeiss Jena
Oznaczenie: Apl 1,4
Nazwa uchwytu według katalogu producenta: Kondensoreinhänger mfl 2, Bestellnummer 301080:021.26/0
Nazwa kondensora według katalogu producenta: Aplanatischer Kondensor 1.4 mo / ms (dotyczy tylko górnej, optycznej części)
Nazwa kondensora według katalogu producenta: Kondensor hoher Lichtstärke mit Vorschaltsystem (dotyczy całego modułu)
Wersja: kolor szary z czarną górną soczewką. Odmiana bez "kropki" w nazwie po "Apl"
Apertura numeryczna N.A.: 1,4
Przysłona aperturowa: tak, zamocowana w uchwycie kondensora

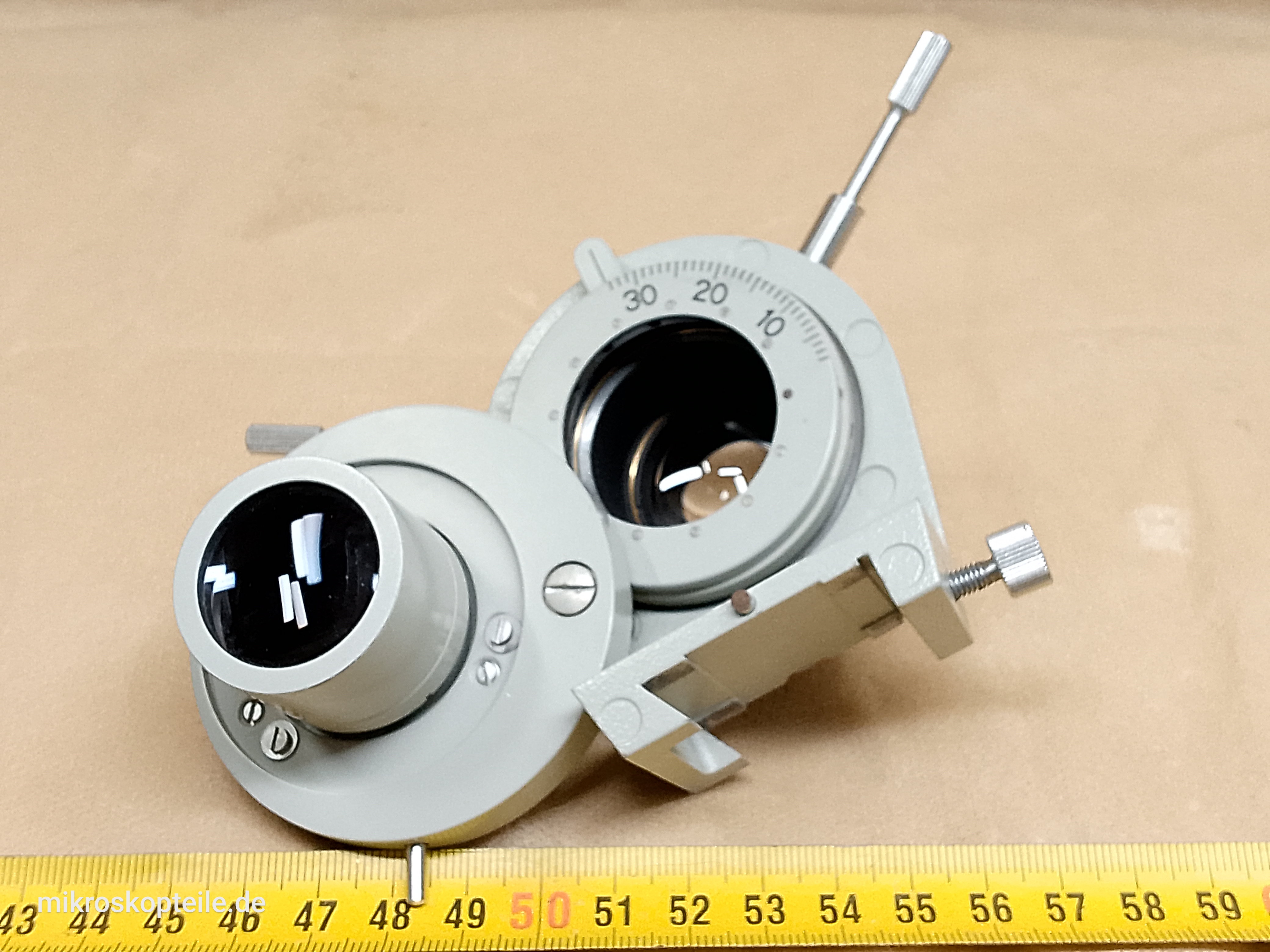

Soczewka szerokiego pola: tak, można ją odchylić. Jest to wersja z dużą soczewką w obudowie (patrz opis poniżej)

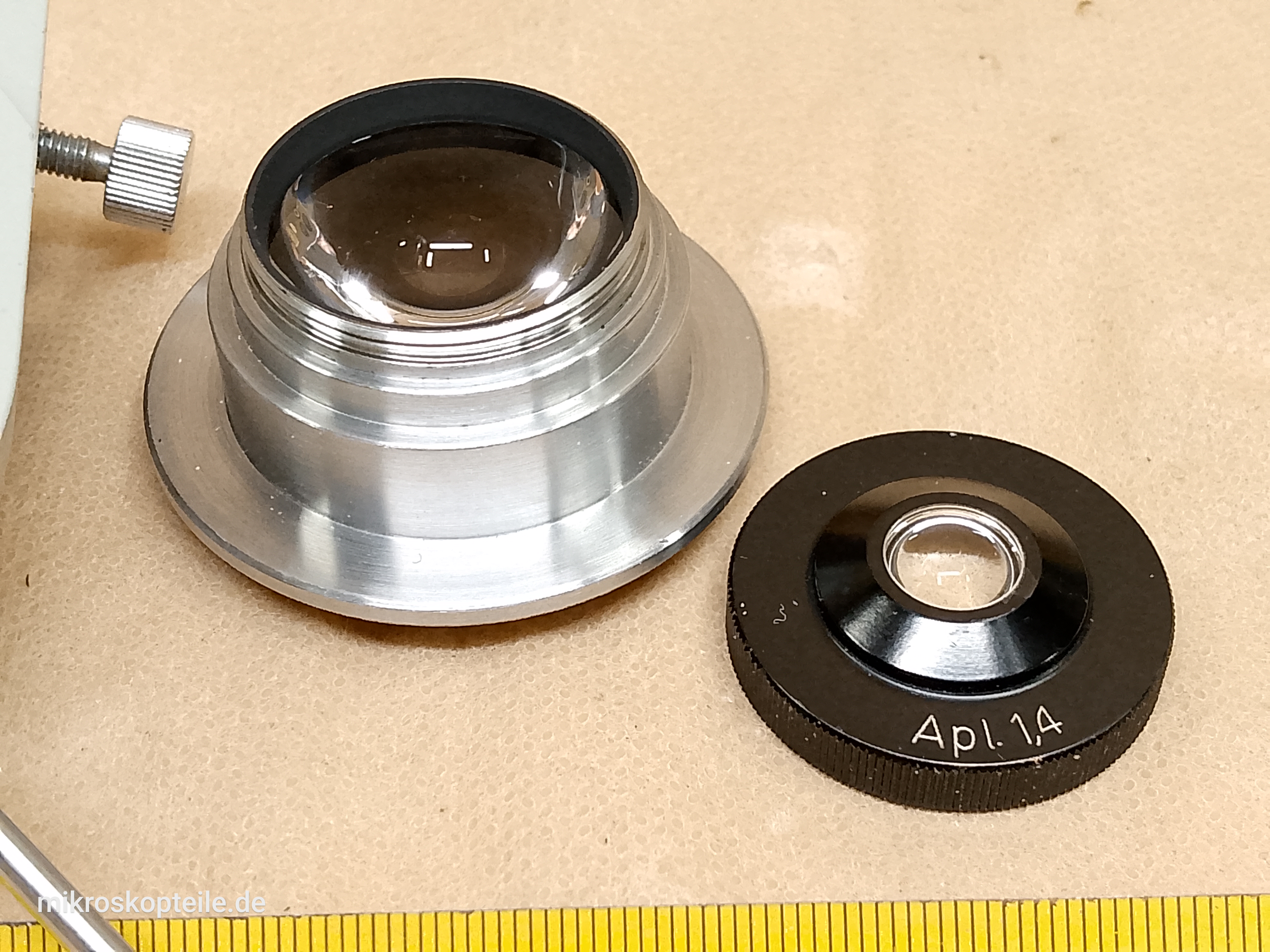

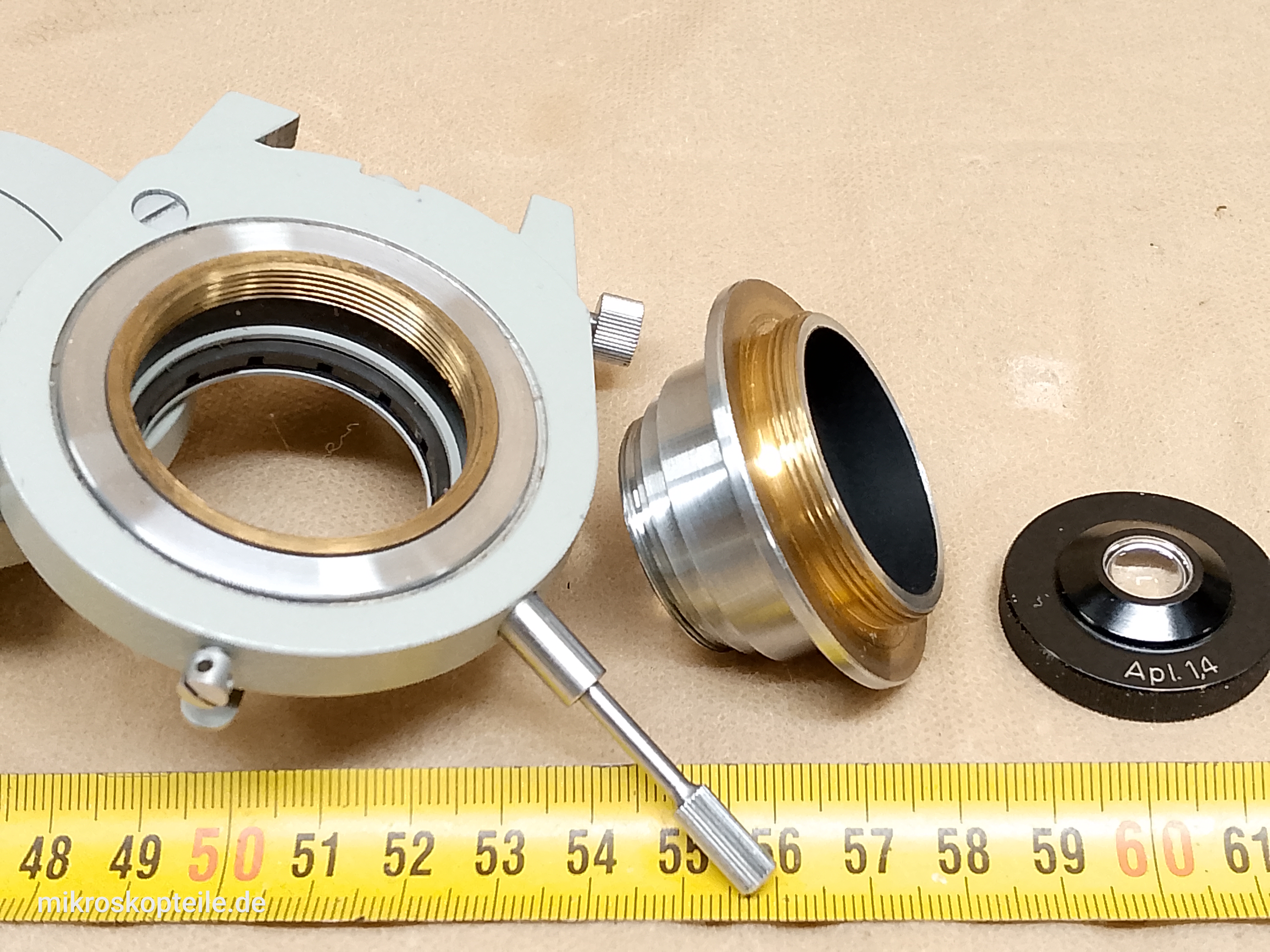

Zdejmowalna górna soczewka: tak, można ją okręcić

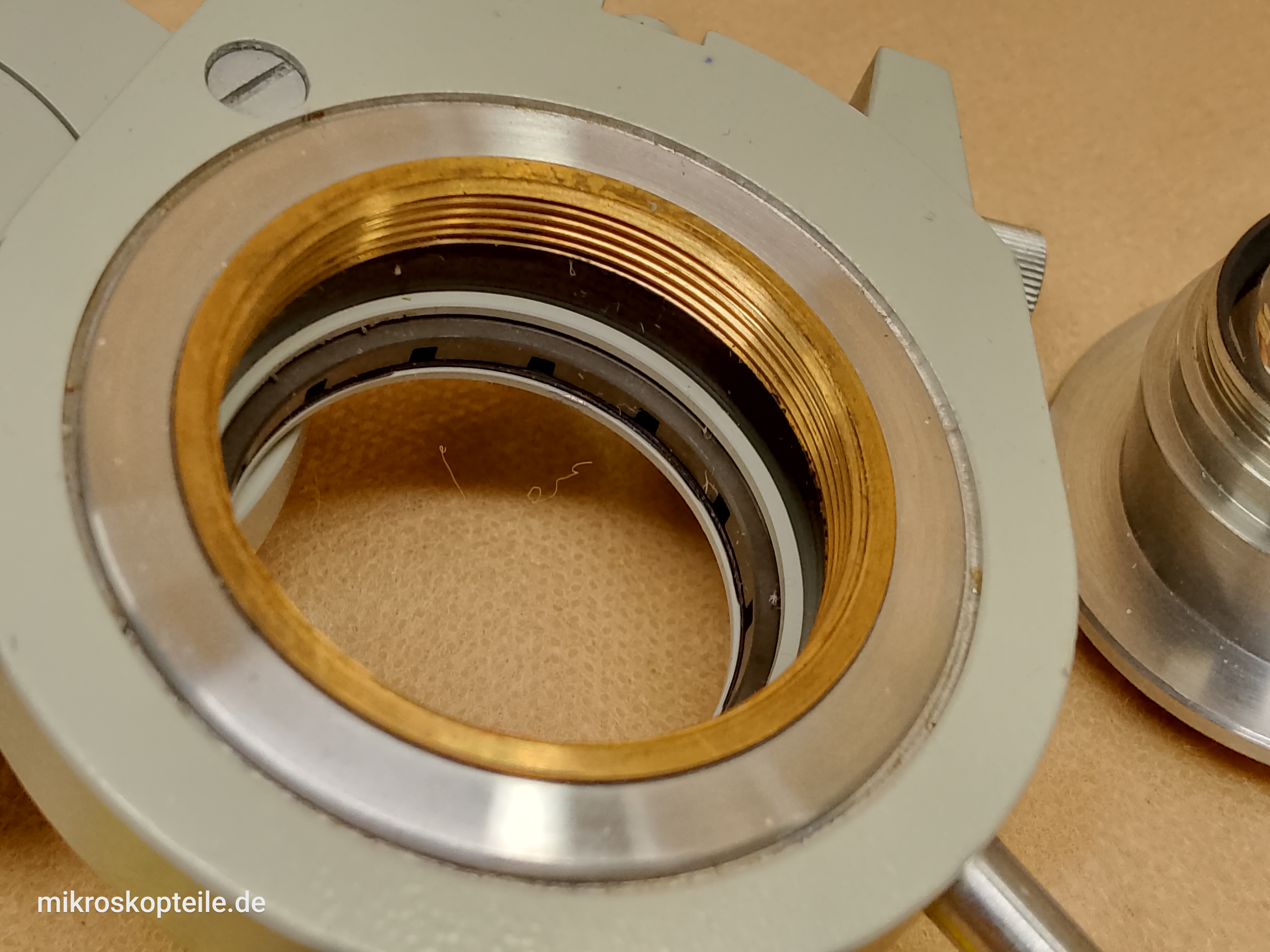

Średnica montażowa: część optyczna (kondensor bez przysłony) ma średnicę montażową 39,5 mm i można ją odkręcić od uchwytu kondensora
Tryby pracy: kondensor może pracować zarówno jako kondensor suchy jak i olejowy

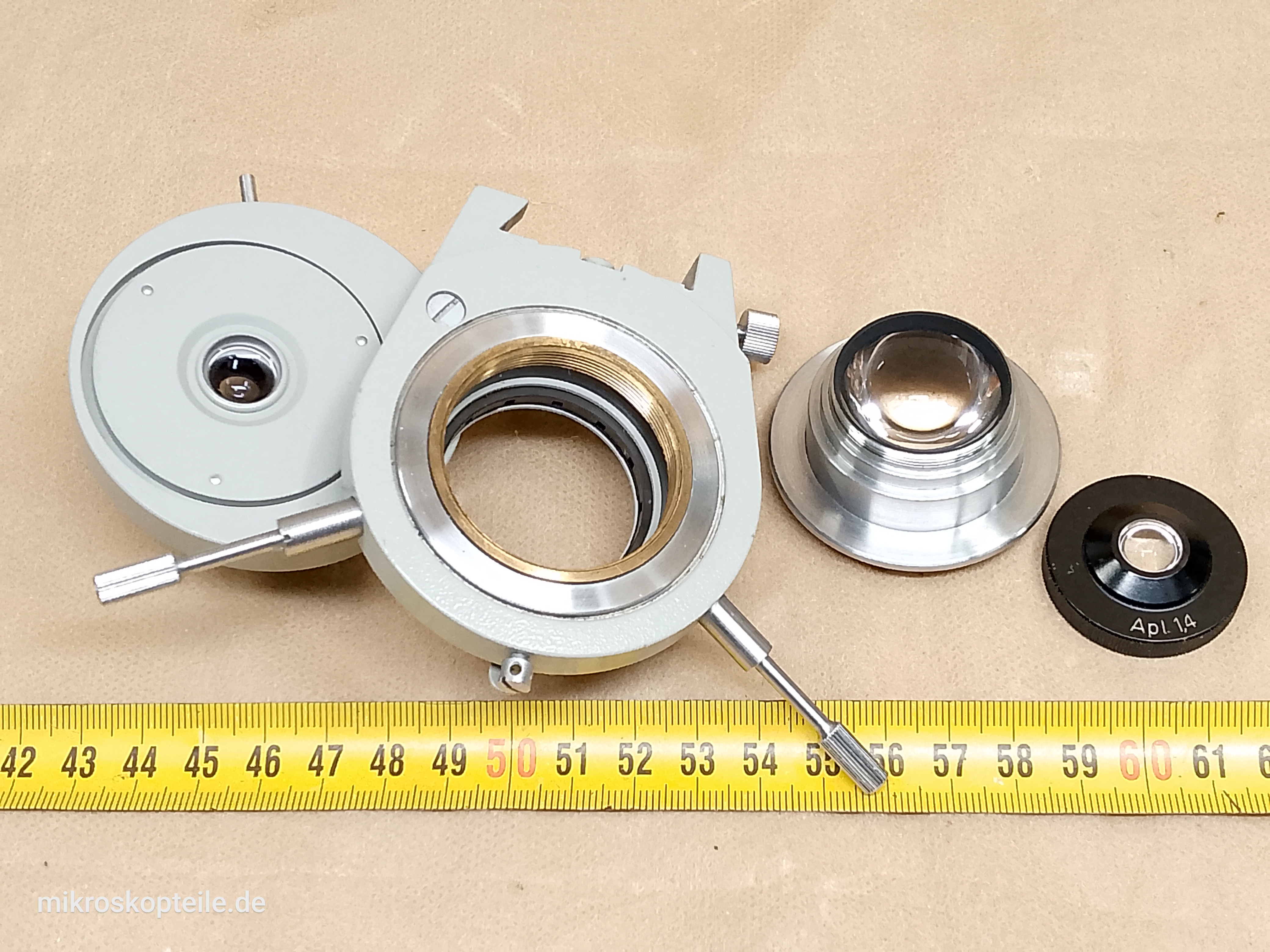

Cała część składa się z następujących elementów:
- górna soczewka Apl 1,4
- odkręcalny kondensor (mo / ms)

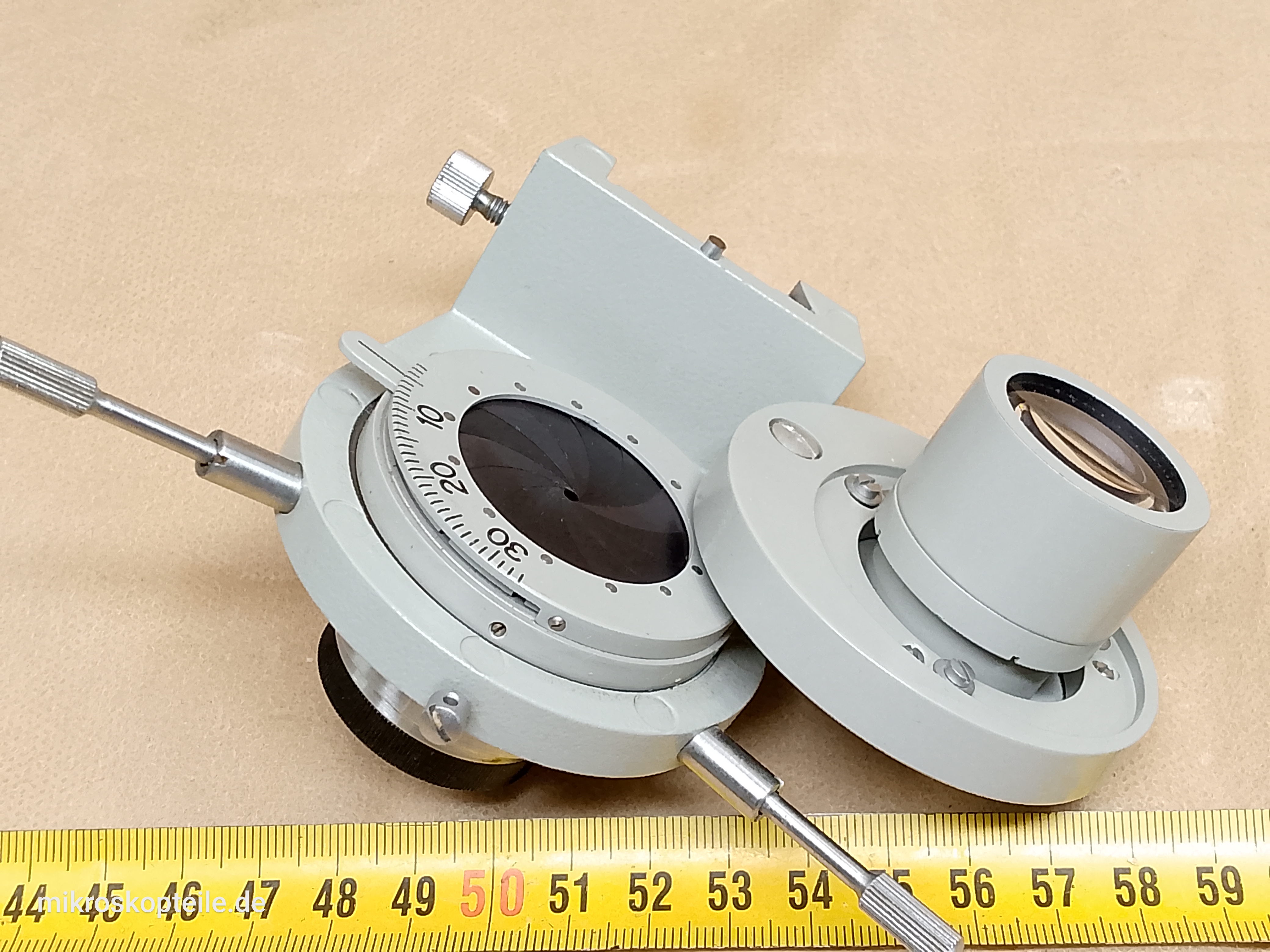

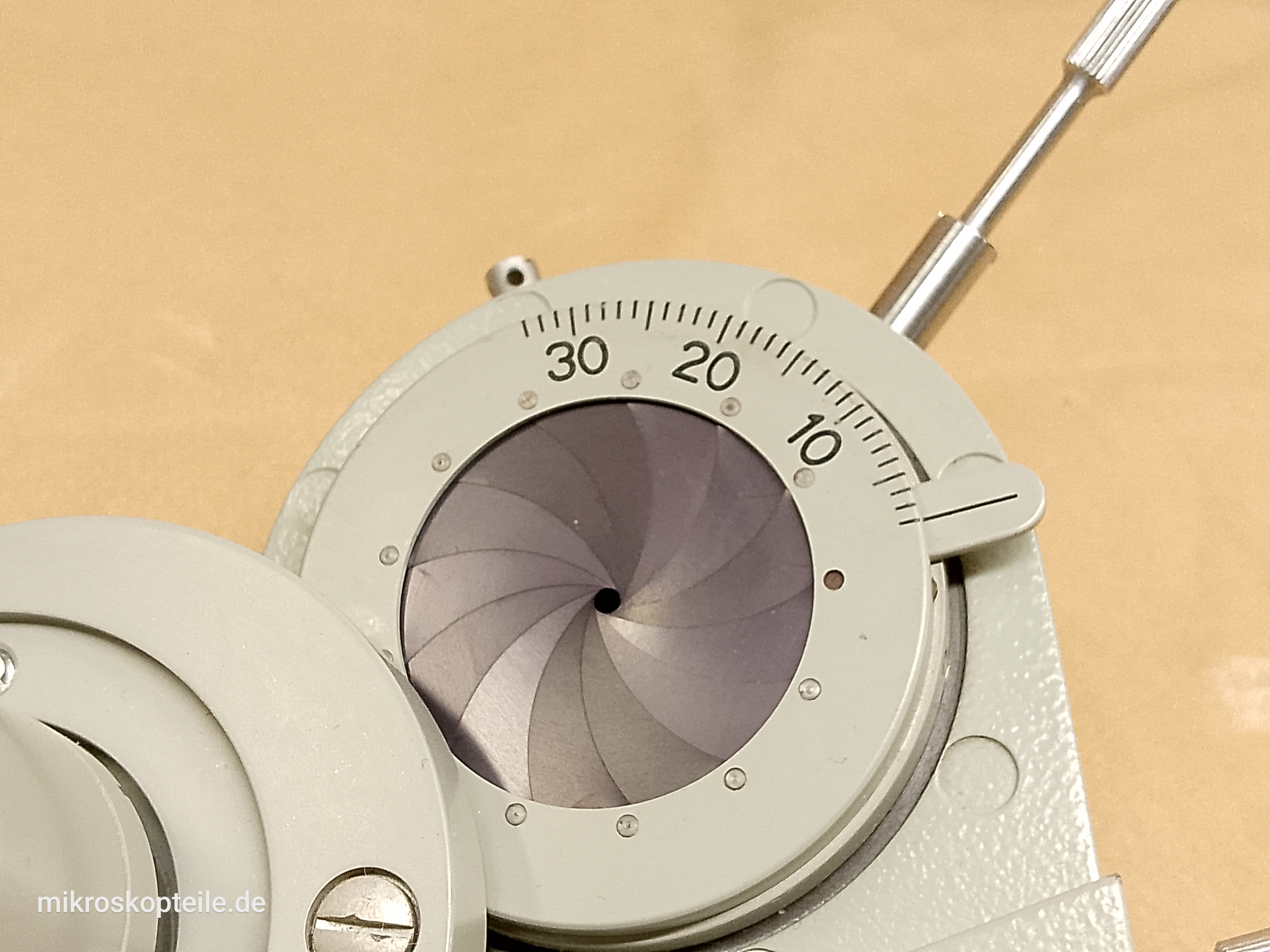

- przysłona irysowa przykręcona do uchwytu kondensora
- uchwyt kondensora model mfl 2

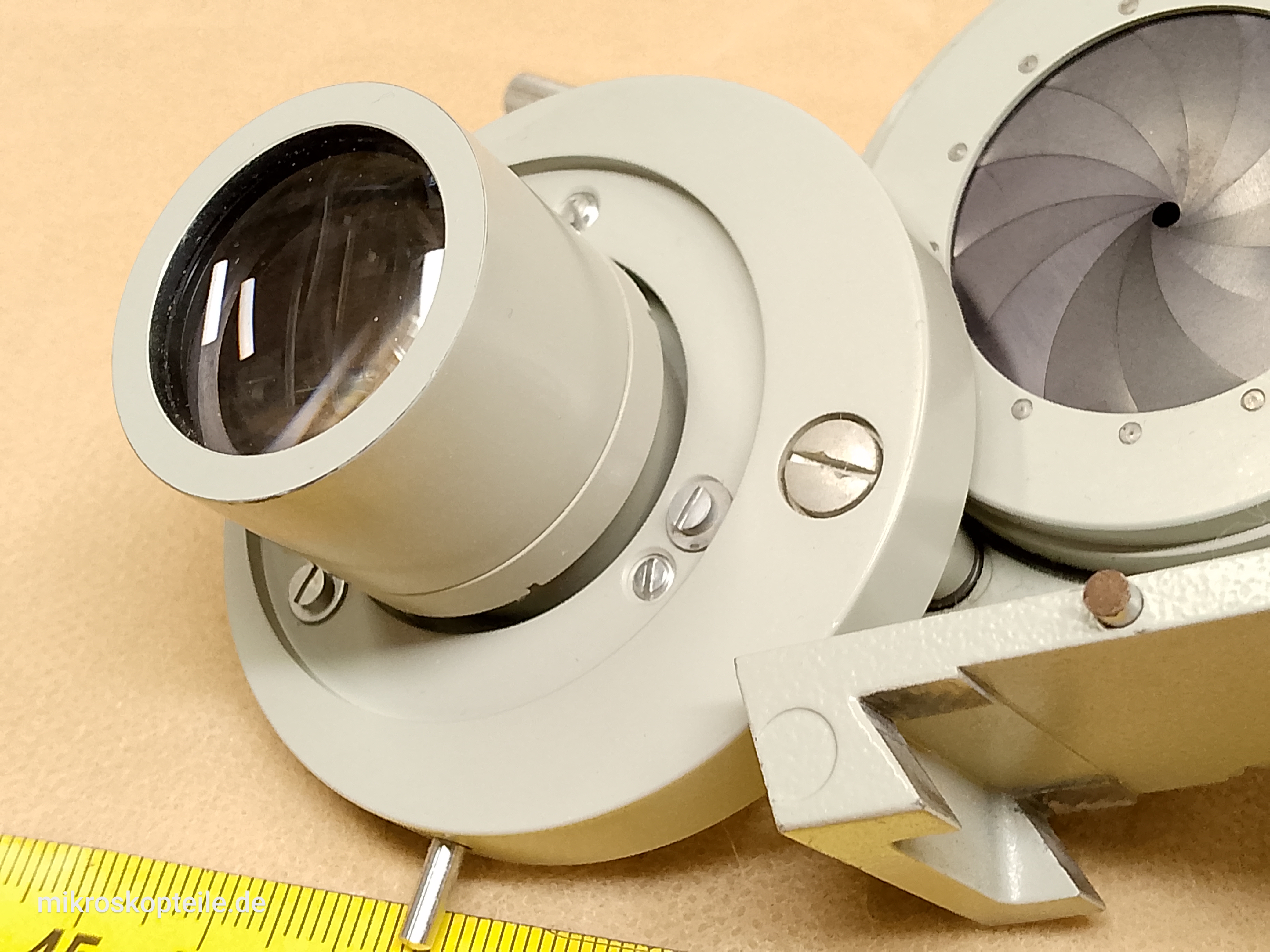

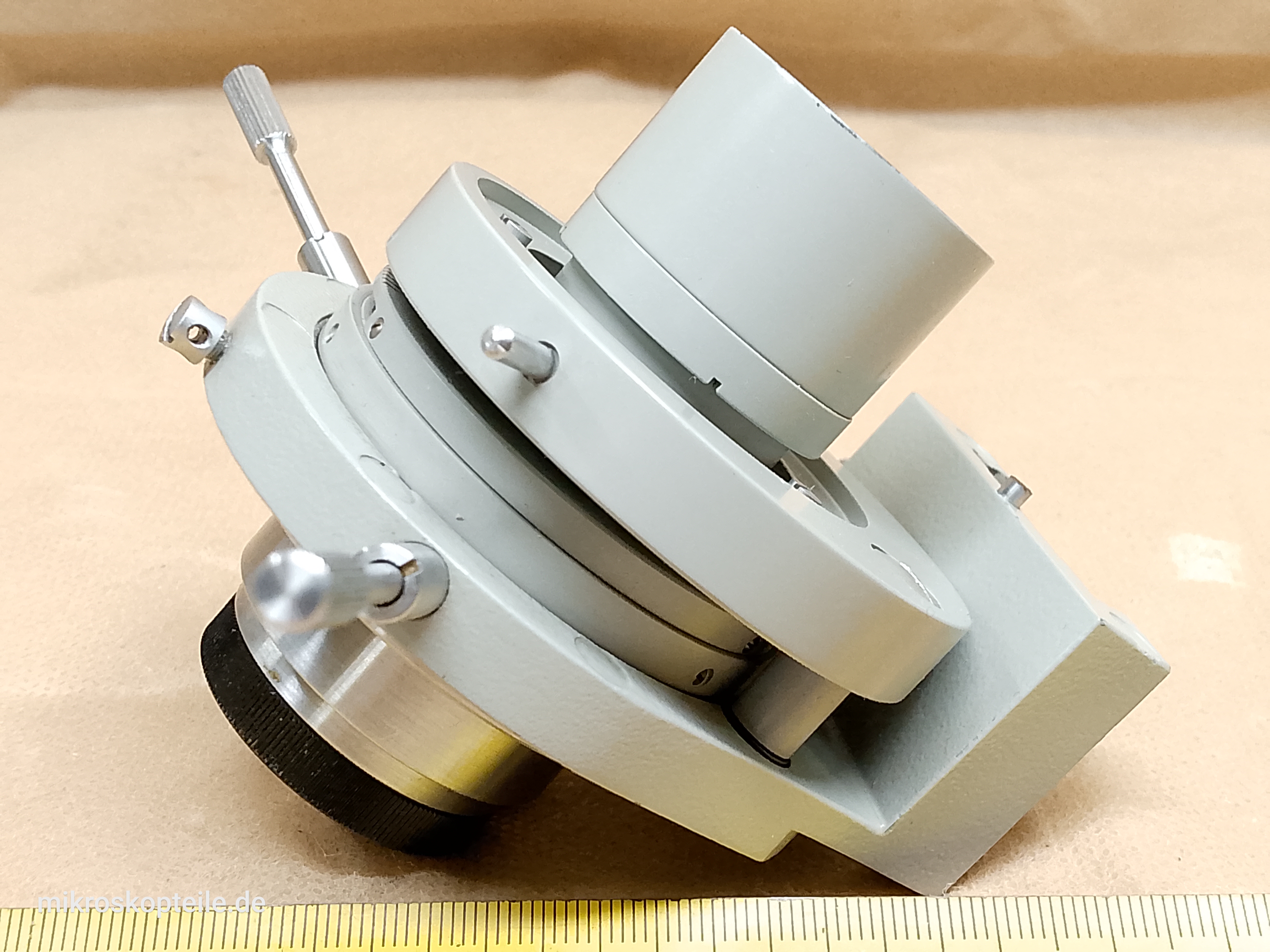

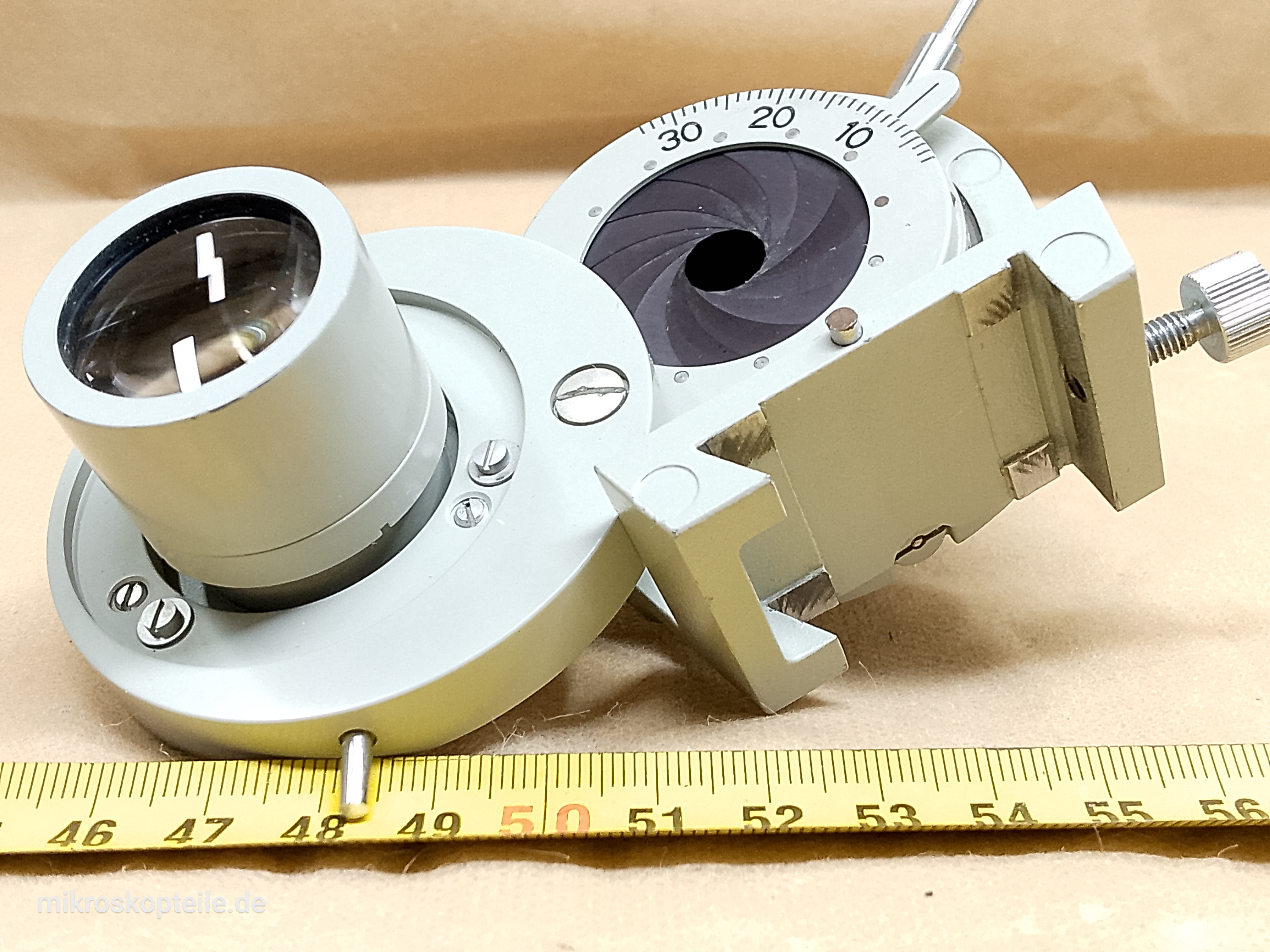

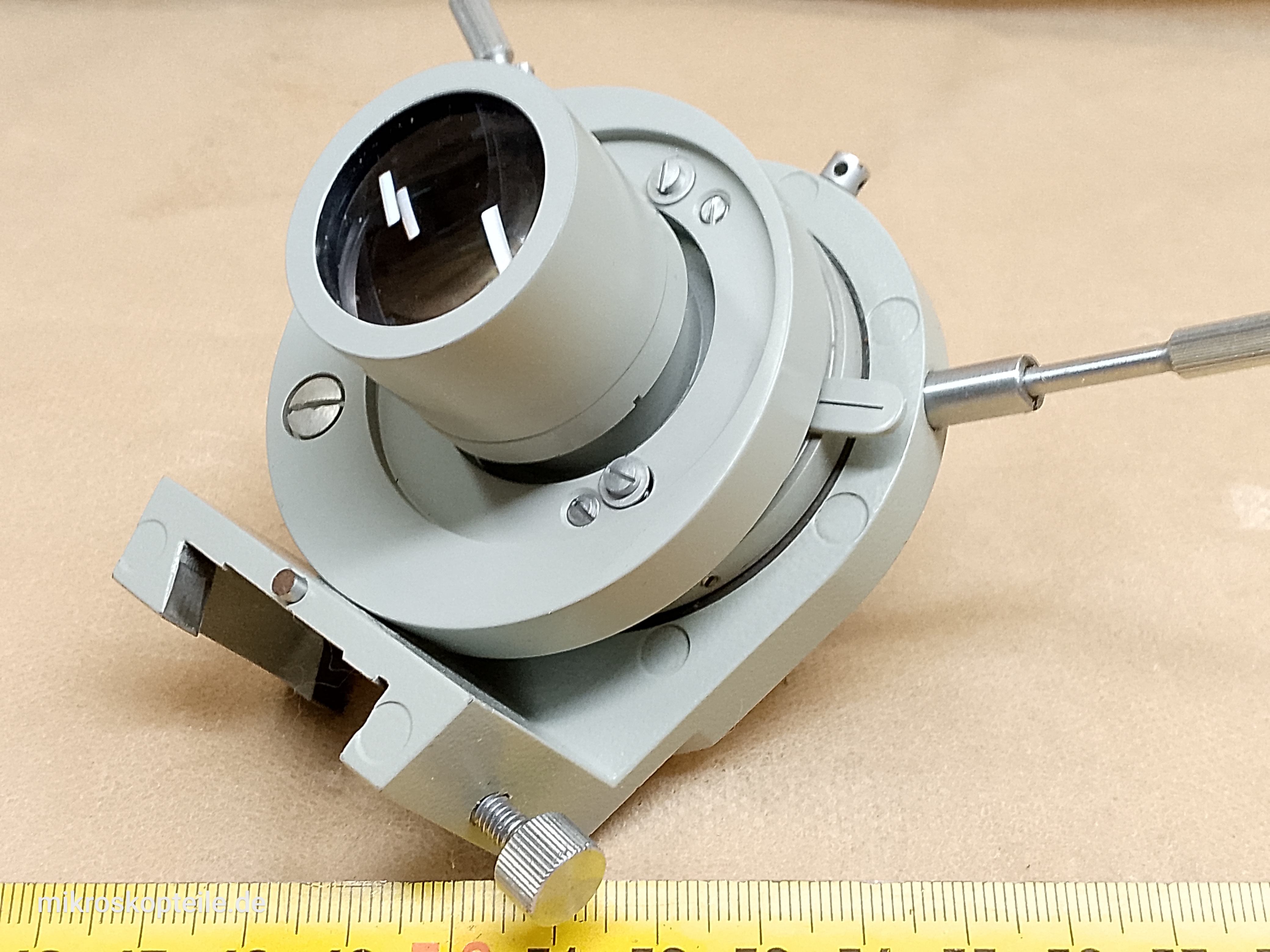

- odchylana soczewka szerokiego pola
- dwie śruby centrujące

Ten kondensor stosuje się głównie w mikroskopach fluorescencyjnych Carl Zeiss Jena Fluoval / Fluoval-2. Jest on optymalny dla pracy z obiektywami apochromatycznymi o podwyższonej aperturze numerycznej N.A. Właśnie z tego powodu użytkownicy chętnie montują go do mikroskopów Carl Zeiss Jena Ergaval oraz Carl Zeiss Jena Amplival wyposażonych w obiektywy apochromatyczne (Carl Zeiss Jena Apochromat).

Warte ponownego wspomnienia jest to, że ten kondensor można używać w dwóch trybach:
- bez olejku immersyjnego na górnej soczewce kondensora. Pracuje on wówczas jako "suchy kondensor" i jego apertura numeryczna N.A. wynosi wówczas N.A. 0,9.
- z olejkiem immersyjnym na górnej soczewce kondensora (czyli pod szkiełkiem przedmiotowym). Pracuje on wówczas jako "kondensor olejowy" i jego apertura numeryczna N.A. wynosi wówczas N.A. 1,4 co pozwala uzyskać bardzo jasny obraz - jest to ważne przy mikroskopii fluorescencyjnej lub przy używaniu obiektywów immersyjnych o wysokim N.A.

W trakcie produkcji kondensor ten występował w kilku wersjach:
- z czarną górną soczewką, kropką w nazwie modelu (Apl. 1,4) i modułem szerokiego pola zbudowanego z jednej soczewki
- z czarną górną soczewką, bez kropki w nazwie modelu (Apl 1,4) i z jednym modułem szerokiego pola zbudowanego z kilku soczewek (w tym jedna o bardzo małej średnicy)
- z szarą górną soczewką opisaną jako Apl 1,4mo2 i z jednym modułem szerokiego pola zbudowanego z kilku soczewek (w tym jedna o bardzo małej średnicy)
- z szarą górną soczewką opisaną jako Apl 1,4mo2 i z modułem szerokiego pola w postaci dwóch niezależnie odchylanych soczewek, każda na własnym uchwycie

Nie znalazłem nigdzie informacji, czy powyżej wymienione wersje różnią się czymkolwiek w działaniu. Z doświadczenia wiem, że są stosowane wymiennie - ale nie wiem, czy da się zauważyć różnice w funkcjonowaniu.

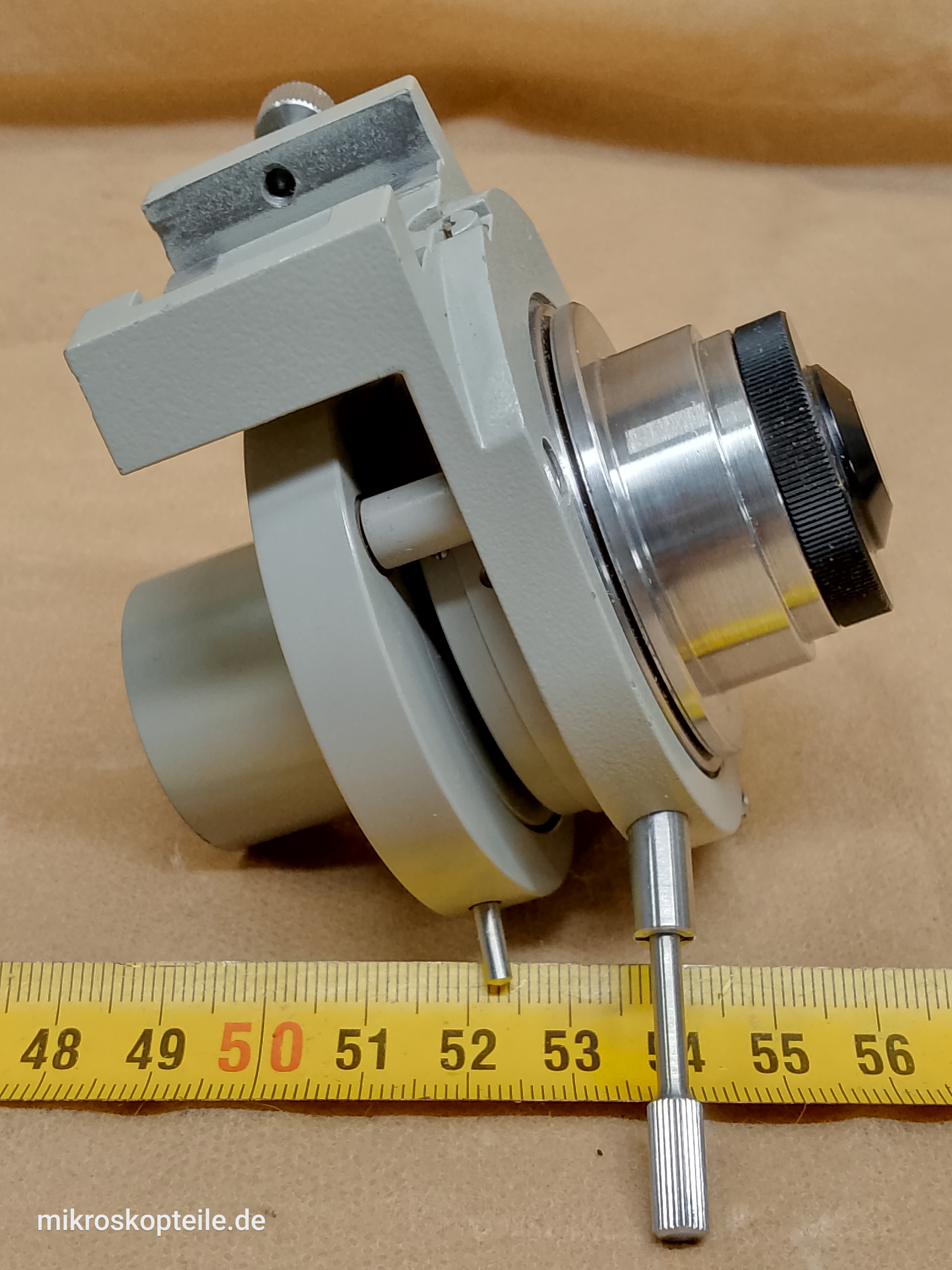

Mechanicznie kondensor ten montuje się na szynach typu "jaskółczy ogon", które znajdują się pod stolikiem mikroskopowym. W mikroskopach Carl Zeiss Jena Ergaval jest to osobny blok montażu kondensora, natomiast w Carl Zeiss Jena Fluoval / Amplival ten jaskółczy ogon znajduje się na bloku uchwytu stolika mikroskopowego.

Producent opisuje ten kondensor w następujący sposób: "Kondensor hoher Lichtstärke mit Vorschaltsystem zur Ausleuchtung großer Felder bei Abbildung der Leuchtfeldblende. [...] Der Kondensor des FLUOVAL 2 kann als Trocken- und Immersionskondensor höchster Apertur zur Erzielung höchstmöglicher Anregungsintensität eingesetzt werden. Er ist mit einem einschaltbaren Großfeldsystem ausgerüstet, das die großen Felder schwacher Objektive bei scharfer Abbildung der Leuchtfeldblende in der Objektebene ausleuchtet."

Do czego jest ta część potrzebna?

• jeśli posiadasz używany mikroskop bez kondensora
• jeśli posiadasz mikroskop z klasycznym kondensorem Abbego o aperturze numerycznej N.A. 1,2
• jeśli posiadasz już kondensor, ale jest on uszkodzony albo bardzo złej jakości
• jeśli chcesz przerobić ten uchwyt i zamontować do niego kondensor ciemnego pola
• jeśli potrzebujesz elementów z tego kondensora do własnych projektów DIY

Do jakiej kategorii należy ta część?

Kondensory [ link ] [Inne Kondensory]

Kto jest producentem tej części?

• Carl Zeiss Jena - VEB Carl Zeiss Jena DDR (former East Germany) [ link ] [Inne Carl Zeiss Jena]
• ausJena
• aus Jena

Z jakiego mikroskopu pochodzi ta część?

Mikroskop Carl Zeiss Jena Fluoval-2 [ link ] [Inne z Fluoval-2]

Z jakimi mikroskopami lub elementami jest kompatybilna ta część?

• Carl Zeiss Jena Fluoval-2
• Carl Zeiss Jena Fluoval
• Carl Zeiss Jena Amplival
• Carl Zeiss Jena Ergaval
• Carl Zeiss Jena Docuval
• Carl Zeiss Jena Abbe 1.2
• Carl Zeiss Jena Vertival
• Carl Zeiss Jena Epival
• Carl Zeiss Jena Nf
• Carl Zeiss Jena NfPk
• Carl Zeiss Jena NU
• Carl Zeiss Jena NU-2
