Opis tej części:
Tubus okularowy o średnicy gniazda 23,2 mm do głowicy mikroskopowej firmy Carl Zeiss (Oberkochen, West Germany).
To jest tubus bez pierścienia regulacji dioptrii. Tubus z regulacją znajduje się tutaj: https://www.serwismikroskopowy.pl/part/91070.
Tubus ten pasuje do głowic dwuokularowych:
- Zeiss 473016 (inny zapis: 47 30 16-9901)
- Zeiss 473012 (inny zapis: 47 30 12-9901)
- Zeiss 473011 (inny zapis: 47 30 11-9901)
- Zeiss 473013 (inny zapis: 47 30 13-9901)
i zapewne do innych, gdyż Zeiss często stosował te same elementy w kilku modelach głowic, również trino/foto.
Przed zamontowaniem tego tubusu we własnej głowicy należy przede wszystkim:
- sprawdzić kształt podstawy tubusu. Przykładowo, istnieje też polaryzacyjny wariant głowicy Zeiss 47 30 12-9902, w którym podstawa montażu tubusu okularowego ma inny kształt (zobaczysz go tutaj: https://www.serwismikroskopowy.pl/part/00536)
- sprawdzić, na ile śrub mocuje się go do głowicy

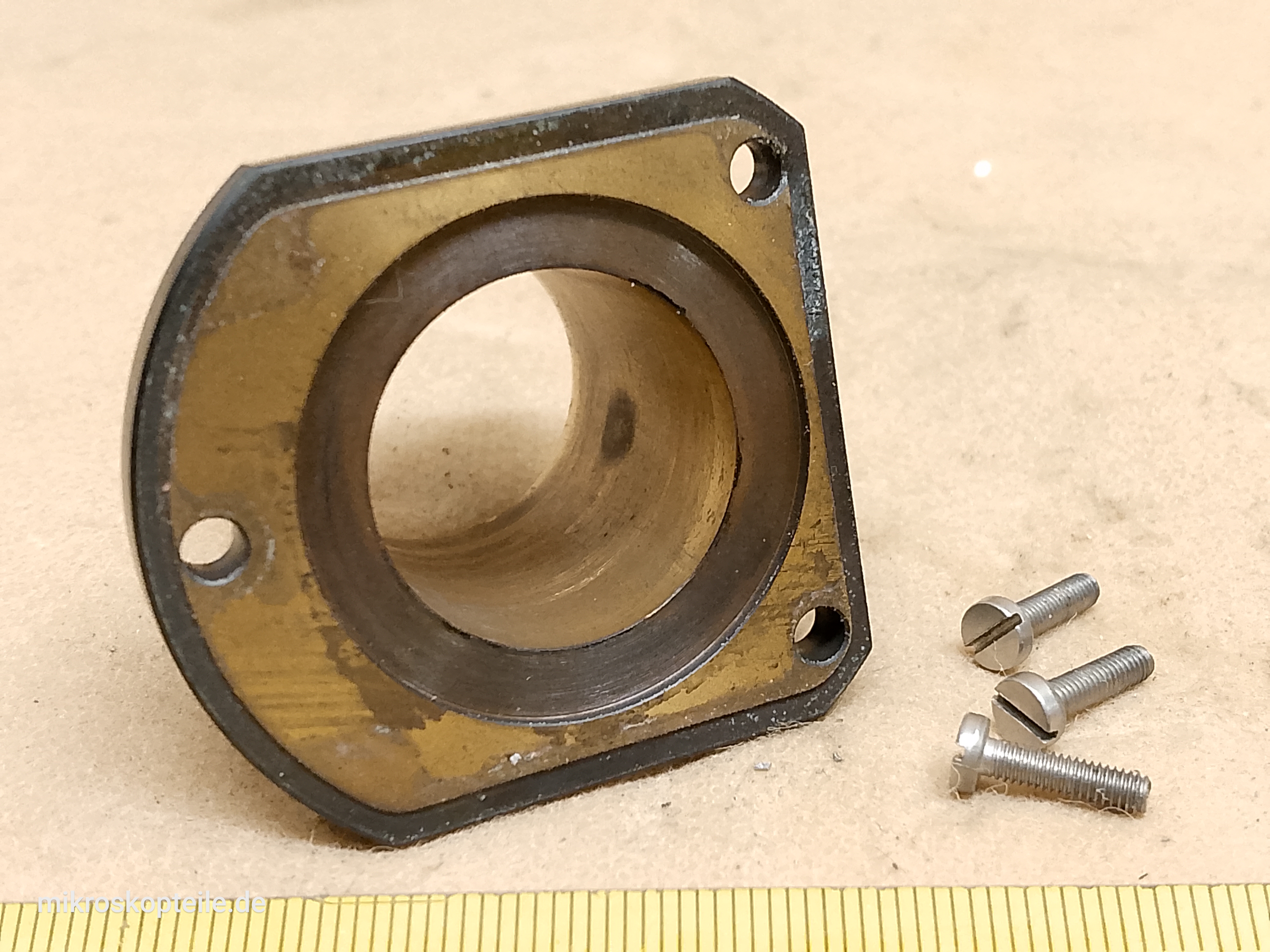

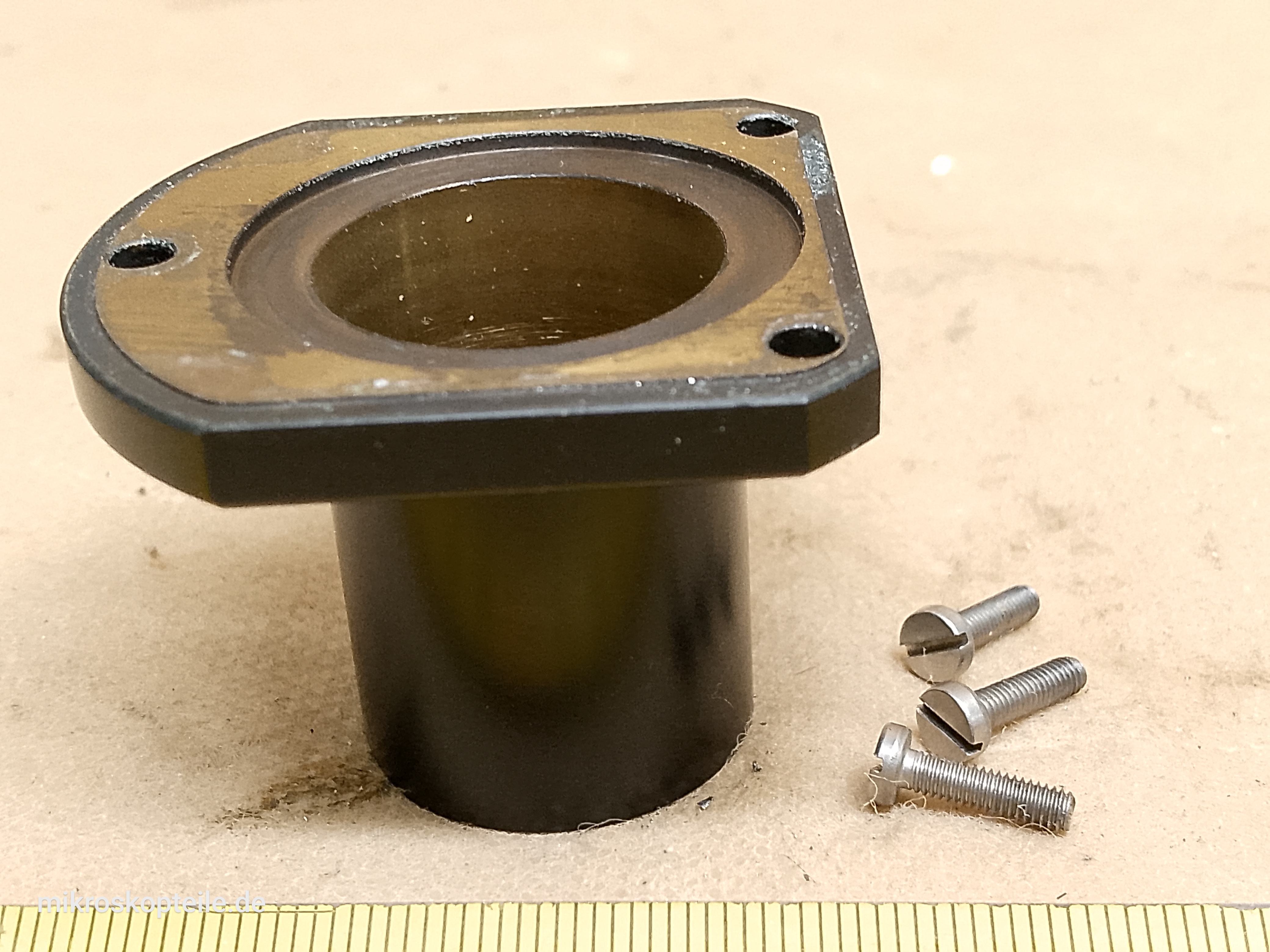

- sprawdzić wszystkie wymiary (na zdjęciach jest widoczna podziałka milimetrowa)
- i oczywiście sprawdzić, czy średnica montażowa okularów wynosi 23,2 mm
To jest element serwisowy do głowicy mikroskopowej - nie do konkretnego modelu mikroskopu. Taką głowicę można zamontować do wielu modeli mikroskopów Zeiss (a nawet do mikroskopów innych producentów), więc nie da się podać listy mikroskopów, do których pasuje ten tubus - bo pasuje on do głowicy, a głowicę użytkownik montuje tam, gdzie chce.
Na ostatnim zdjęciu jest za pomocą strzałki pokazane, gdzie w głowicy znajduje się ten element, aby móc go bezbłędnie zidentyfikować.
Do czego jest ta część potrzebna?
- bardzo często ten tubus jest wgnieciony i nie można do niego włożyć okularu
