Opis tej części:

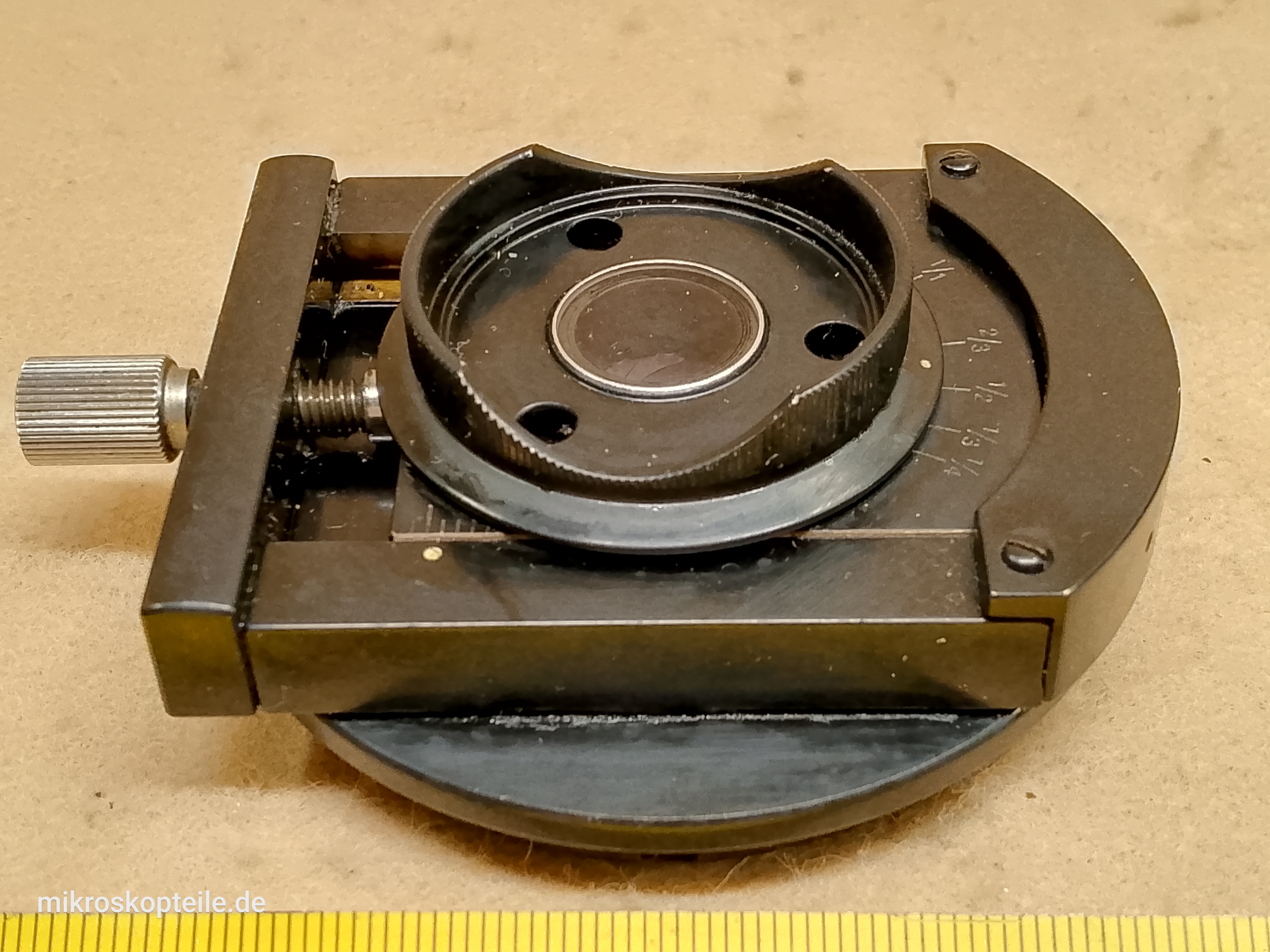

Moduł przysłony irysowej dla mikroskopów Carl Zeiss Jena Nf, NU / NU-2.
W mikroskopach:
- Carl Zeiss Jena Nf
- Carl Zeiss Jena NU oraz NU-2
moduł ten spełnia rolę przysłony aperturowej. Przysłona polowa jest wbudowana w tor oświetlenia w podstawie mikroskopu.
Jednocześnie jest to miejsce (uchwyt) na umieszczenie okrągłych filtrów o średnicy 32 mm. Na dostępnym w galerii wideo filmie pokazany jest między innymi jak montować filtr w tym uchwycie.
Przesuwna przysłona irysowa zamontowana pod kondensorem mikroskopowym umożliwia ustawienie oświetlenia ukośnego (ang. oblique illumination) i uzyskanie plastycznego 3D obrazu zwiększającego kontrast obiektów bezbarwnych (np. pojedyncze niebarwione komórki), co daje efekt podobny do kontrastu interferencyjnego DIC.
W stosunku do tego elementu na rynku używa się różnych nazw, m.in.:
- przysłona irysowa z oświetleniem ukośnym
- przesuwa przysłona irysowa
- przysłona mimośrodowa
- przysłona irysowa z przesunięciem bocznym
- przysłona dekoncentryczna
- przysłona aperturowa przesuwna w bok
- przysłona ukośna
- moduł oświetlenia ukośnego
- diafragma do oświetlenia ukośnego
- kondensor do obserwacji podobnej do DIC
- układ Schieflicht
- przysłona do efektu pseudo-DIC
Uwaga - ta przysłona NIE PASUJE do mikroskopu Carl Zeiss Jena Lumipan - mimo, że na pierwszy rzut oka wygląda bardzo podobnie.
Ponieważ jest to element wyciągalny - w bardzo dużej części mikroskopów dostępnych na rynku wtórnym go brakuje. W trakcie dziesięcioleci, w których te mikroskopy były użytkowane bardzo często przysłona ta ulegała zgubieniu.
Dodatkowo bardzo często ulega on uszkodzeniu i wówczas zachodzi konieczność jego wymiany. Najczęstsze awarie to:
- podrapaniu lub stłuczeniu ulega szkiełko, które ochrania przysłonę
- listki przysłony często się wyginają lub łamią
- śruba służąca do decentrowania przysłony często łamie się lub wygina
- gubi się lub uszkadza sprężyna odpowiedzialna za powrót przysłony po jej zdecentrowaniu.
Wymiana uszkodzonego elementu na ten moduł przysłony, który tutaj pokazuję rozwiązuje te problemy.
Do czego jest ta część potrzebna?
- jeśli w Twoim mikroskopie Carl Zeiss Jena brakuje tego elementu
- jeśli posiadasz taką przysłonę irysową, ale jest ona uszkodzona i potrzebuje wymiany
