Opis tej części:
Złącze do montażu rewolweru obiektywowego (zawiera męski jaskółczy ogon) - element tubusu pośredniego mikroskopów Carl Zeiss Universal i Photomicroscope.
W mikroskopach klasy Zeiss Universal / Zeiss Photomicroscope, w tubusie pośrednim (https://www.serwismikroskopowy.pl/part/99571) znajduje się złącze montażowe, na które nasuwa się rewolwer. Ten uchwyt rewolweru jest identyczny zarówno w tubusach pośrednich bez zmieniacza powiększeń, jak i tych z Optovarem.
Właśnie ten element - uchwyt do zamocowania rewolweru w tubusie pośrednim - tutaj prezentuję.

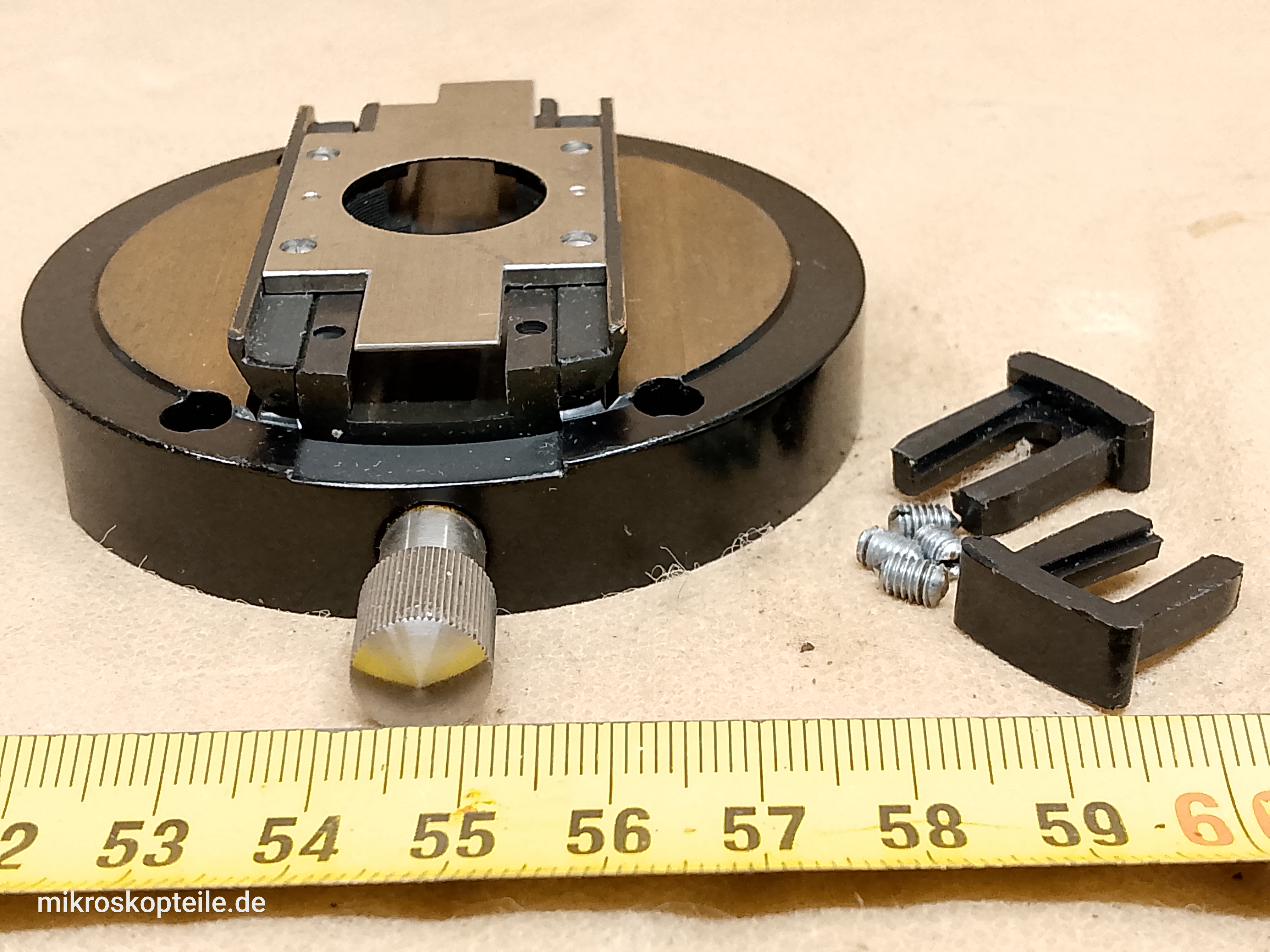

Ten uchwyt rewolweru zawiera:
- męski jaskółczy ogon do zamocowania rewolweru
- śrubę dociskającą rewolwer po jego założeniu
- pusty slot na opcjonalną wąską wsuwkę
- dwie zaślepki tego slotu
- pusty slot na szeroką wsuwkę z filtrem
Uchwyt ten pasuje do tubusów pośrednich używanych w następujących mikroskopach:
- Zeiss Universal
- Zeiss Photomicroscope I
- Zeiss Photomicroscope II
- Zeiss Photomicroscope III / III RS
- Zeiss Ultraphot
Jest to element serwisowy dla osób, które w swoim mikroskopie muszą wymienić tę część. To nie jest ani kompletny rewolwer, ani kompletny tubus pośredni.
Wymiana tego uchwytu rewolweru może być remedium między innymi na następujące problemy:
- jeśli rewolwer po zamocowaniu w tubusie kołysze się, wsuwa się zbyt łatwo i nie trzyma się stabilnie
- jeśli wygięła się, ułamała lub zagubiła się śruba dociskająca rewolwer
- jeśli uszkodził się slot wsuwek
Mikroskopy Carl Zeiss serii Photomicroscope z biegiem lat dorobiły się różnych nazw, którymi użytkownicy powszechnie je określają. Są to między innymi następujące nazwy:
- Zeiss Photomikroskop
- PM, np. Zeiss PM II czy Zeiss PM III
- Zeiss Phomi, np. Zeiss Phomi II
Dodatkowo należy wspomnieć, że mikroskopy Zeiss Photomicroscope były również sprzedawane pod marką Opton.
Zobacz ostatnie zdjęcia w galerii - na jednym widać kompletny tubus pośredni i za pomocą strzałki wskazane jest o który element chodzi i gdzie on się dokładnie znajduje. Na drugim są obok siebie dwa tubusy pośrednie - jeden z logo Zeiss i zintegrowanym zmieniaczem powiększeń, i drugi z logo marki Opton, który nie ma zmieniacza powiększeń. Porównanie to pokazuje, że w obu tych tubusach jest takie samo złącze do zamontowania rewolweru obiektywowego.
Dodatkowo w galerii video zobaczysz film, gdzie pokazuję, jak wyciąga i zakłada się zaślepki slotu na wąskie wsuwki oraz jak kręci się śruba dociskowa.
Do czego jest ta część potrzebna?
- jako część serwisowa jeśli masz mikroskop w którym ten element jest uszkodzony, niekompletny lub może nawet go brakuje
- jeśli potrzebujesz uchwytu rewolweru, żeby użyć go we własnym projekcie DIY
