Opis tej części:

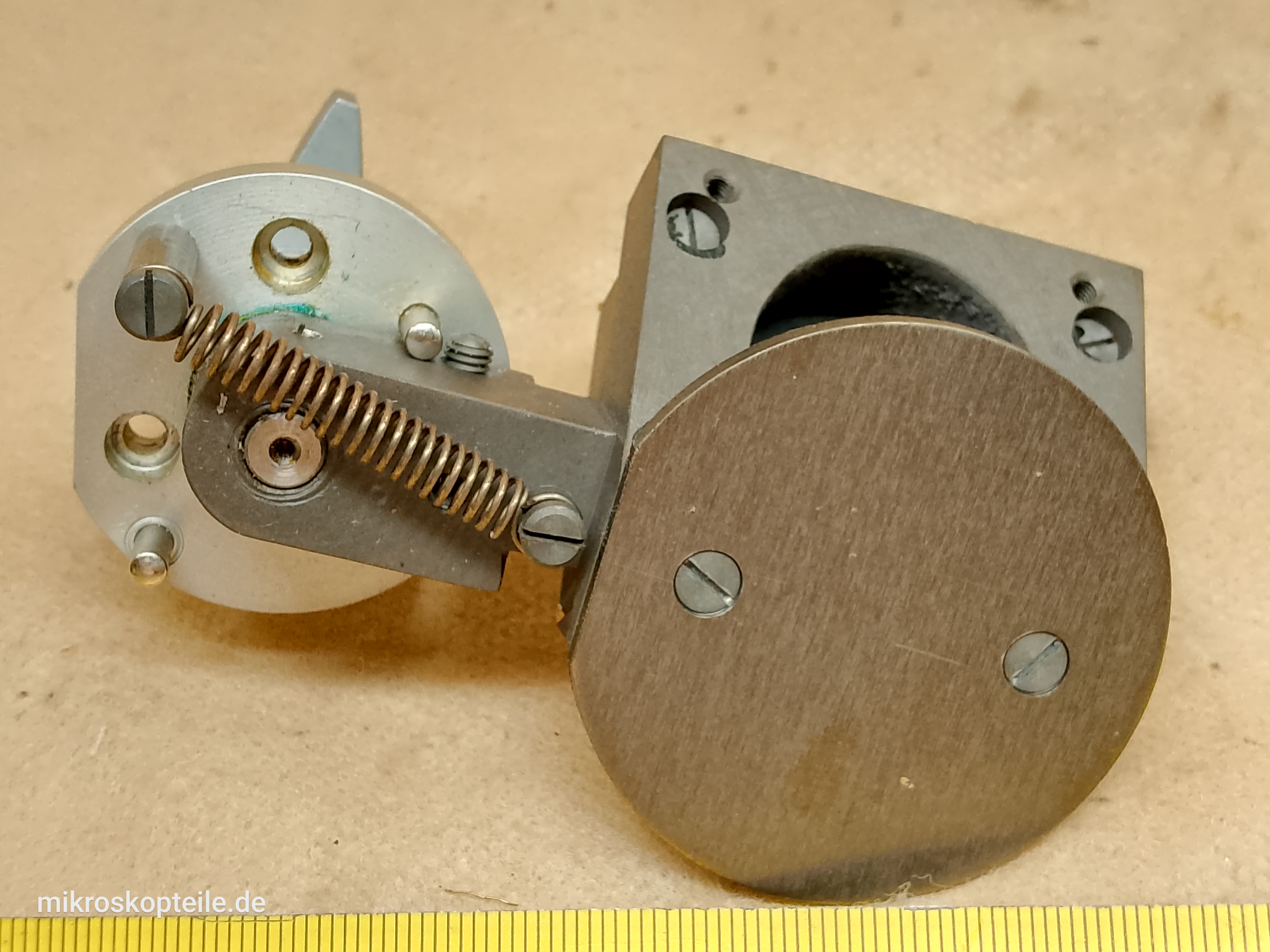

Lustro kątowe EPI do podstawy mikroskopu Reichert Austria Zetopan.
Mikroskop Reichert Zetopan posiada jedno źródło światła (oświetlacz podłączany z tyłu podstawy mikroskopu). To źródło światła jest wspólne tak dla światła przechodzącego (DIA), jak i dla światła odbitego (EPI). W podstawie znajdują się dwa lustra odbijające światło, sterowane gałkami umieszczonymi na górze obudowy podstawy mikroskopu. Przełączniki te są opisane jako "EPI" oraz "MIX". Przełącznik "EPI" wprowadza w tor optyczny lustro, które odbija 100% światła na ścieżkę oświetlenia odbitego (pionowo do góry poprzez specjalną soczewkę umieszczoną w podstawie). To właśnie ten moduł - przełącznik z lustrem EPI i mechanizmem ruchu lustrem - tutaj prezentuję.
Informacje z angielskojęzycznego katalogu producenta "Zetopan Research Microscope. Price List, Effective December 1, 1976":
- Jest to element z podstawy statywu mikroskopu. Statyw ten posiada numer katalogowy: 9 90 00 01
[BLOK]] typu !problems!
Część ta - lub jej poszczególne elementy - często ulega uszkodzeniom. Wymiana na prezentowaną tutaj część pozwala rozwiązać między innymi następujące problemy:
- jeśli na podstawie wykrzywiła się lub ułamała gałka "EPI" sterująca lustrem
- jeśli lustro odbijające światło pękło, ukruszyło się, jest podrapane na skutek nieprawidłowego czyszczenia lub powierzchnia odblaskowa uległa utlenieniu
- jeśli uszkodził się mechanizm ruchu: przekładnia, sprężynka lub trzpień
Na ostatnich zdjęciach w galerii za pomocą strzałki wskazane jest dokładnie o który element chodzi i gdzie on się w mikroskopie znajduje. Pozwoli to na jednoznaczną identyfikację tego elementu.
Dodatkowo, galeria video zawiera dwa filmy. Na jednym widać sposób działania i mechanikę ruchu tego lustra gdy jest zamontowane w podstawie mikroskopu Reichert Zetopan. Drugi film pokazuje tę część już wymontowaną, jej zbliżenia z różnych stron i ruchome elementy.
Do czego jest ta część potrzebna?
- jest to element serwisowy, do naprawy w formie wymiany całego elementu, jeśli w mikroskopie Reichert Austria Zetopan lustro odbijające światło ulegnie uszkodzeniu
