Opis tej części:
Gniazdo jaskółcze o wewnętrznej średnicy 42 mm, do zamontowania tubusu fotograficznego w głowicach trinokularowych mikroskopów Olympus.
To konkretne gniazdo zostało wymontowane z głowicy trino Olympus U-TR30.
Głowice foto-trino Olympus U-TR30 / U-TR30-2 najczęściej są używane w następujących mikroskopach:
- Olympus CX30 / CX31
- Olympus CX40 / CX41 / CX43
- Olympus BX40 / BX41 / BX43
- Olympus BX50 / BX51 / BX53
- Olympus BX60 / BX61
- Olympus MX40 / MX50
- i zapewne innych
Firma Olympus oferuje całą gamę tubusów o średnicy montażowej 42,1 mm, więc takie gniazda umieszczane są nie tylko na głowicy U-TR30.
Żeńskie złącze do montażu adapterów o średnicy jaskółczego ogona 42 mm (a dokładniej, wg specyfikacji producenta: 42,1 mm) spotyka się między innymi na następujących mikroskopowych głowicach i tubusach:
- Olympus U-TR30
- Olympus U-TR30-2
- Olympus U-TR30H
- Olympus U-TR30IR
- Olympus U-TR30NIR
- Olympus U-TTR-2
- Olympus U-ETR3
- Olympus U-ETR30
- Olympus U-ETR-4
- Olympus U-SWTR
- Olympus U-SWTR-2
- Olympus U-SWTR-3
- Olympus U-SWETR
- Olympus U-SWETTR-2
- Olympus U-SWETTR-5
- Olympus MX-SWETTR
- Olympus U-CTR30-2
- Olympus U-TRU
- Olympus U-TRUS
- Olympus U-MPH
- Olympus U-TLU
- Olympus SZX-TR30
- Olympus SZX2-TTR
- Olympus SZX2-TTRPT
- i zapewne innych
Ważne: obecnie (rok 2026) marka mikroskopów "Olympus" została zastąpiona przez "Evident". Mikroskopy Evident (np. Evident BX53) nadal zachowują poprzedni standard, więc gniazdo 42 mm występuje też w produktach sygnowanych tą marką.

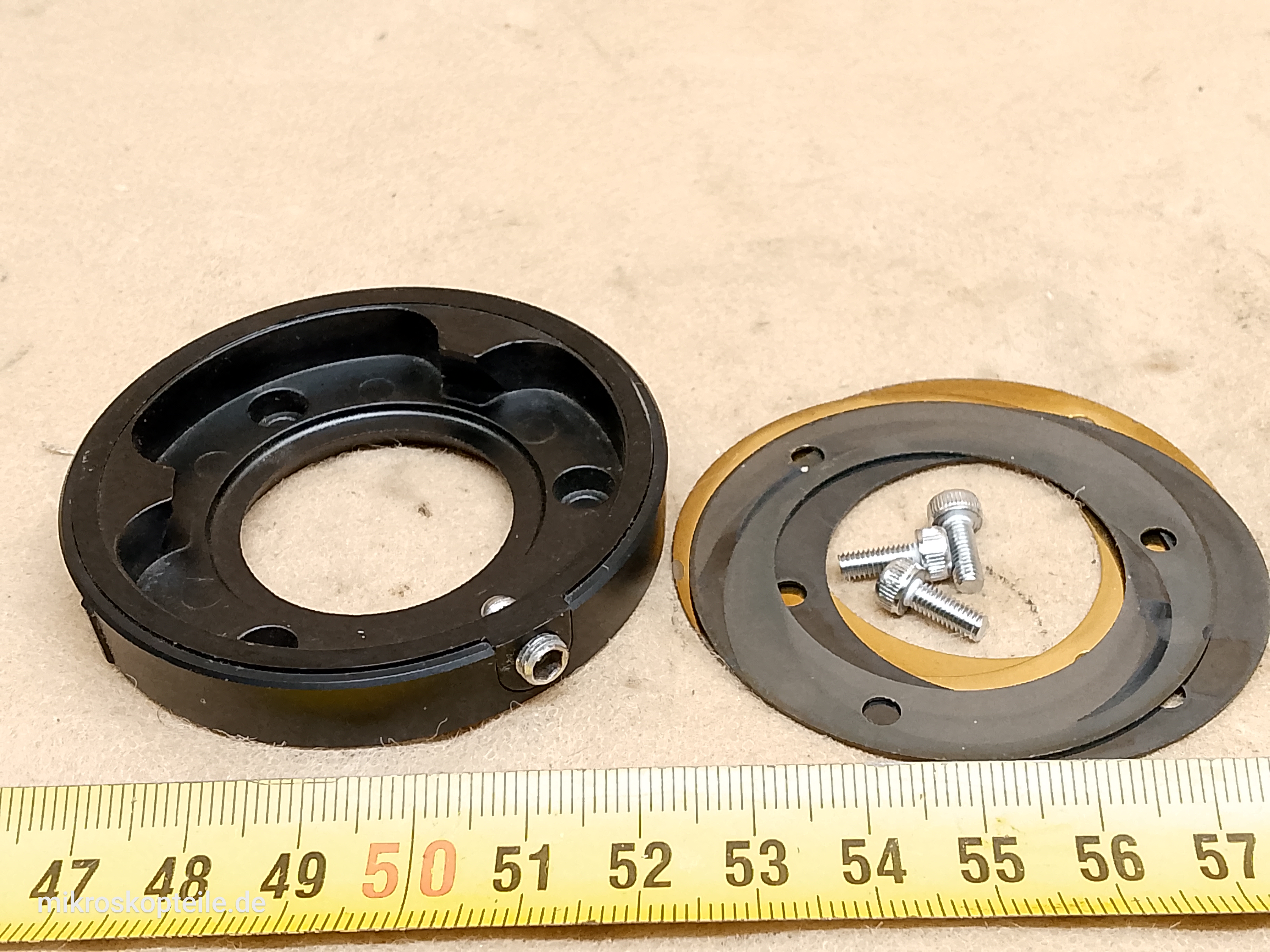

Ponieważ jest to kruchy odlew, złącze to może się pokruszyć, pęknąć lub połamać. Remedium na taki problem jest wtedy wymiana całej głowicy albo jedynie tej części - gdyż na szczęście to gniazdo jest osobnym elementem przykręcanym do głowicy trzema śrubami.
I to implikuje kolejną ważną sprawę: co prawda średnica gniazda jest standardowa, ale nie jestem w stanie zapewnić, że do każdej z tych głowic i tubusów pasuje gniazdo montowane akurat na trzy śruby, a nawet jeśli - to czy ich rozstaw jest w każdym z tych modeli taki sam. To już użytkownik powinien sprawdzić sam na podstawie zdjęć w galerii.
Skąd biorą się opisy mówiące o średnicy 51 mm?
Na stronie firmy "Martin Microscope" oraz w wielu innych opisach dostępnych online takie samo (sic!) złącze jest opisane jako o średnicy 51 mm. Jest to pomiar wewnętrznej średnicy pierścienia, który nie uwzględnia uchwytu skosu jaskółczego ogona. Czyli 51 mm u "Martin Microscope" odnosi się do tego samego złącza, w które wkłada się jaskółczy ogon o średnicy 42 mm.
Nie jest to element do jakiegoś konkretnego modelu mikroskopu. Jak wymieniłem wcześniej - takie gniazdo można spotkać w wielu głowicach i tubusach, a te - w dowolnym mikroskopie, w jakim umieści go użytkownik.
W sekcji "kompatybilność" podana jest przykładowa lista mikroskopów, do których pasuje głowica U-TR30, aczkolwiek nie jest to lista pełna.
Do czego jest ta część potrzebna?
- jako element serwisowy w formie wymiany całego elementu, gdy gniazdo Twojej głowicy jest w bardzo złym stanie lub np. pękło
- gdy potrzebujesz gniazdo do zamontowania tubusów Olympus o średnicy 42 mm, aby użyć je we własnym projekcie DIY
